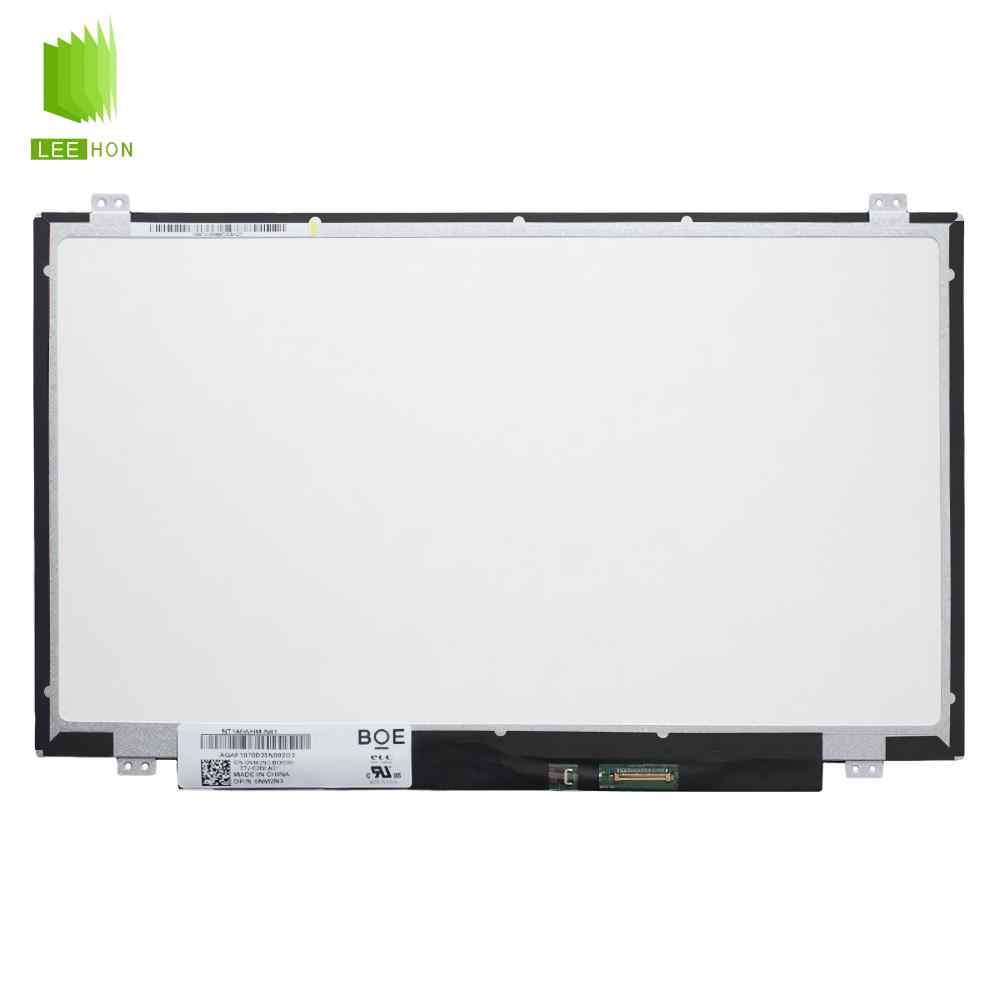

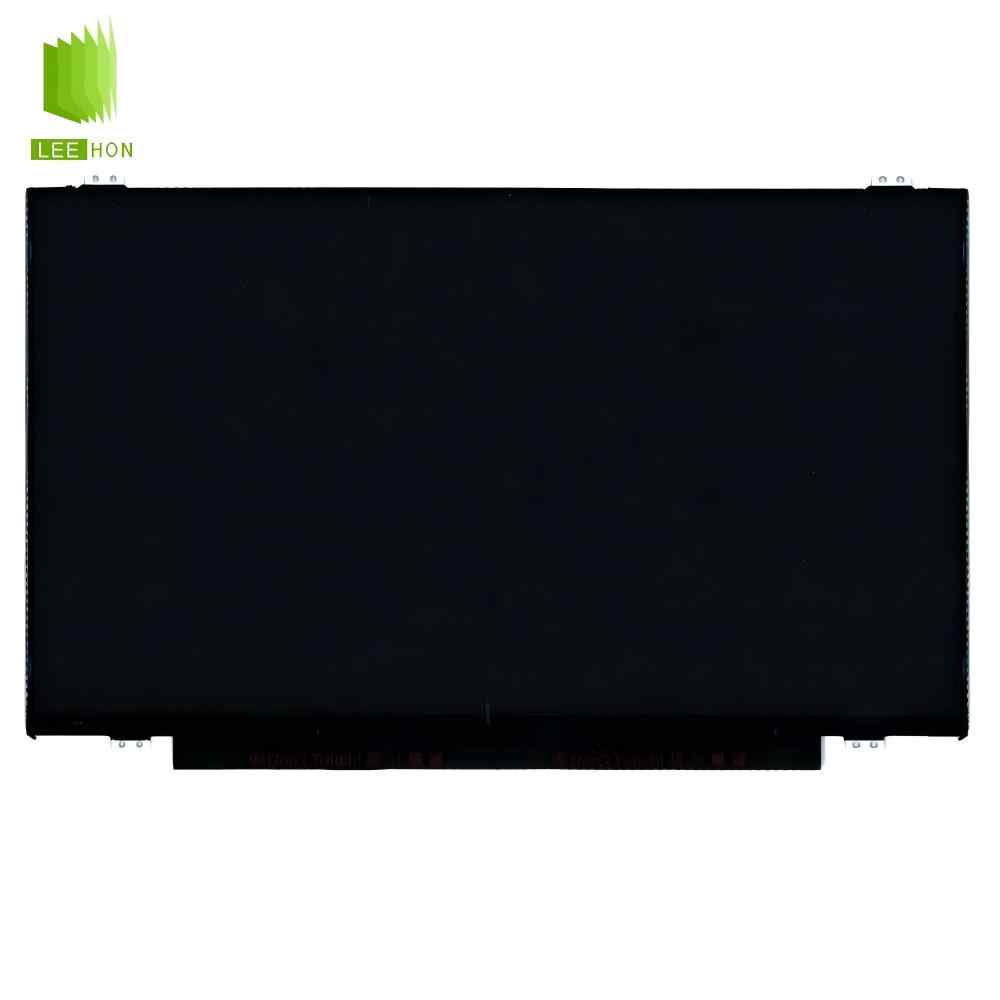

NT140WHM-N41是一块偏笔记本与轻薄设备维修替换用的京东方14.0英寸HD液晶屏，核心特点是1366×768分辨率、#eDP接口#、30pin、WLED背光、TN常白显示路线；它更适合笔记本维修、室内轻薄终端、普通设备显示屏替换，不适合当成高亮工业屏、广视角IPS屏或LVDS老工控屏直接替代。公开资料显示该型号为14.0英寸、1366×768、eDP1Lane、30pin。
| 14寸LCD京东方液晶模组NT140WHM-N41详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | NT140WHM-N41 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 笔记本电脑 | |
| 对角尺寸 | 14.0" | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光, 含LED驱动器, 端子倒装, 表面雾面 |
| 备注信息 | - | eDP1.2, Dell DP/N: 00C8WJ, 0NM2N3, 0JVYC6, 0VKCV8 |
| 像素特征 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.0755×0.2265 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2265×0.2265 (H×V) [112PPI] | |
| 结构尺寸 | 显示区域(mm) | 309.399(H) × 173.952(V) |
| 开口区域(mm) | - | |

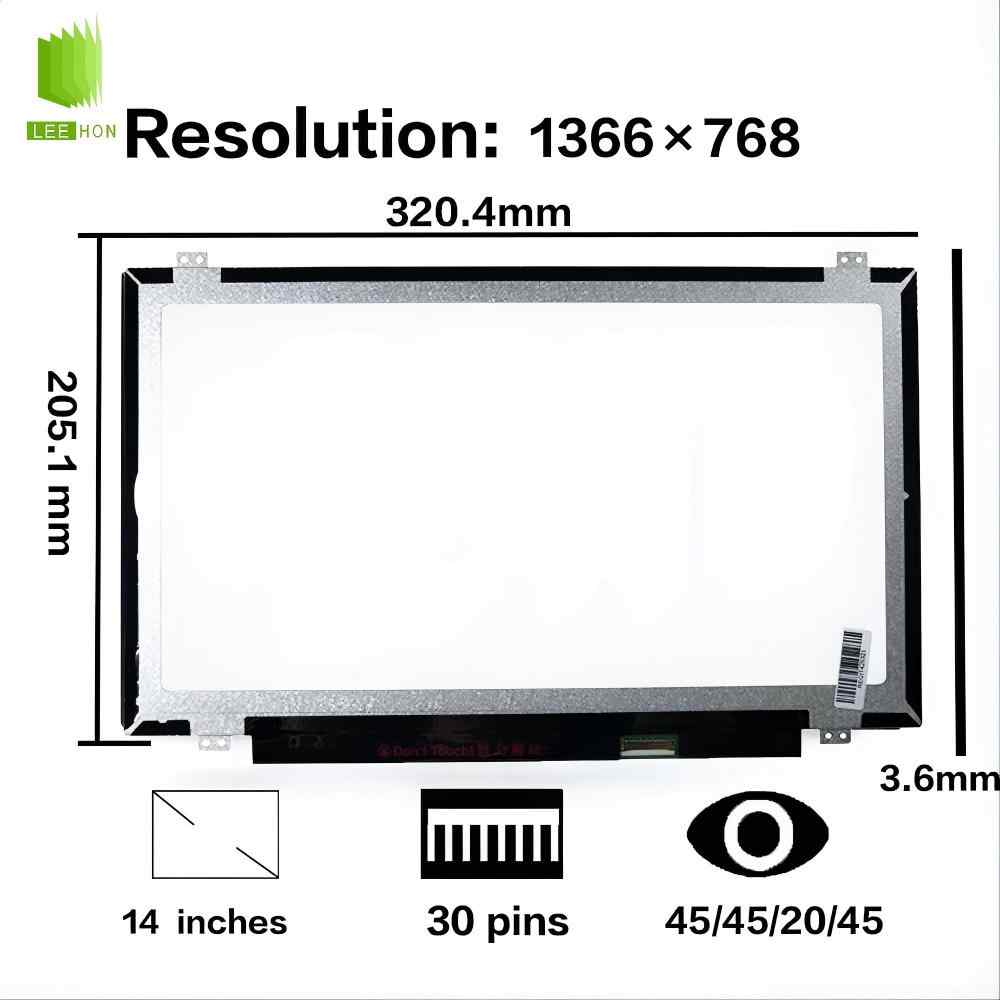

| 外观尺寸(mm) | 320.4(H) × 205.1(V) | |
| 外观厚度(mm) | 2.8/3.0 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Face mounting holes (8 pcs) on up, down slugs |
| 其它参数 | 重量 | 275g (Max.) |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 220 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 45/45/20/40 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 响应时间 | 12 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 1931色域 | NTSC比值 | 47% |
| sRGB覆盖率 | 66% | |
| AdobeRGB覆盖 | 50% | |
| DCI-P3覆盖率 | 49% | |
| Rec.2020覆盖率 | 35% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 2.9W (Max.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 185/275mA (Typ./Max.) | |
| 功耗 | 0.6/0.9W (Typ./Max.) | |
| 信号类型 | - | eDP (1 Lane), eDP1.2, RBR (1.62G/lane) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | EDP-30P1L-030J | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 3串 | |
| 位置 | 侧入式光源 | |
| 数量 | 9S3P | |
| 光源寿命 | 15K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 27.0V (Max.) |
| 电流供应 | 21.6mA (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 功耗 | 2.0W (Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 10KHz | |
NT140WHM-N41常见问题
Q1：客户说要NT140WHM-N41，第一步应该先确认什么？
A：先确认完整后缀版本。公开资料里能看到NT140WHM-N41 V8.0、V8.1、V8.2等不同版本，虽然都属于14寸HDeDP屏，但实际维修替换时仍要核对连接器位置、厚度、固定结构和屏线方向，不能只看主型号。
Q2：这块屏适合用在哪些设备上？
A：更适合笔记本电脑维修替换、轻薄型室内终端、普通显示设备、小型一体机、教育终端、办公类嵌入式显示。它是14.0英寸、1366×768，属于常规HD显示路线，不是高分工业屏。
Q3：客户想把它用到工控设备上，合不合适？
A：如果是室内普通显示、参数界面、基础操作页面，可以考虑；如果是强光环境、宽温设备、工业现场长期高亮运行、多角度观看，就不太合适。这个#京东方液晶屏#型号更偏笔记本电脑类HD屏，公开资料里也归在LaptopLCDPanel类别，不建议直接按高规格工业屏理解。
Q4：采购报价前，最该先问供应商哪几项？
A：直接问是否NT140WHM-N41完整版本、14.0英寸、1366×768、eDP30pin、是否1Lane、亮度、外形尺寸、连接器位置、是否原厂新屏、是否带安装耳、是否可提供规格书。这些比单问“有没有14寸屏”更有效。
Q5：为什么同样是14寸1366×768，替代时还是容易出问题？
A：最容易错在接口和屏线。NT140WHM-N41是eDP30pin路线，如果原机是LVDS，不能直接替；即便同样是eDP，也要核对1Lane/2Lane、30pin线序、连接器位置和背光控制，否则可能黑屏、背光不亮或无法识别。
Q6：如果客户想把HD屏升级成FHD屏，能不能直接换？
A：不能简单判断。NT140WHM-N41是1366×768HD屏，升级FHD要同时确认主板BIOS、eDP线材、lane数、屏幕厚度、固定结构和前框兼容性。很多设备虽然同为14寸，但HD和FHD屏线或主板支持能力不一定完全一致。
Q7：配驱动板和屏线时，工程上先卡哪一关？
A：先卡eDP30pin线序和驱动板分辨率支持。驱动板要支持1366×768eDP输出，屏线要核对eDPlane、AUX、HPD、供电脚、背光使能和PWM调光。不要只看“30pin能插上”，插座一致不代表线序一致。
Q8：杭州立煌科技能不能咨询NT140WHM-N41？
A：可以，立煌科技是京东方液晶屏代理，这个型号属于京东方14寸eDP屏方向，实际采购时可以让杭州立煌科技按NT140WHM-N41完整版本、eDP30pin、1366×768、驱动板、屏线、替代型号和库存周期去确认。
Q9：这个型号最容易被误判的地方是什么？
A：最容易把它当成“通用14寸工业屏”。实际上它更偏笔电类14寸HD屏，分辨率不高，亮度和温区也不应默认按工业高亮宽温处理。维修替换时看完整版本，新项目选型时则要提前评估显示精细度、视角、亮度和长期供货。
