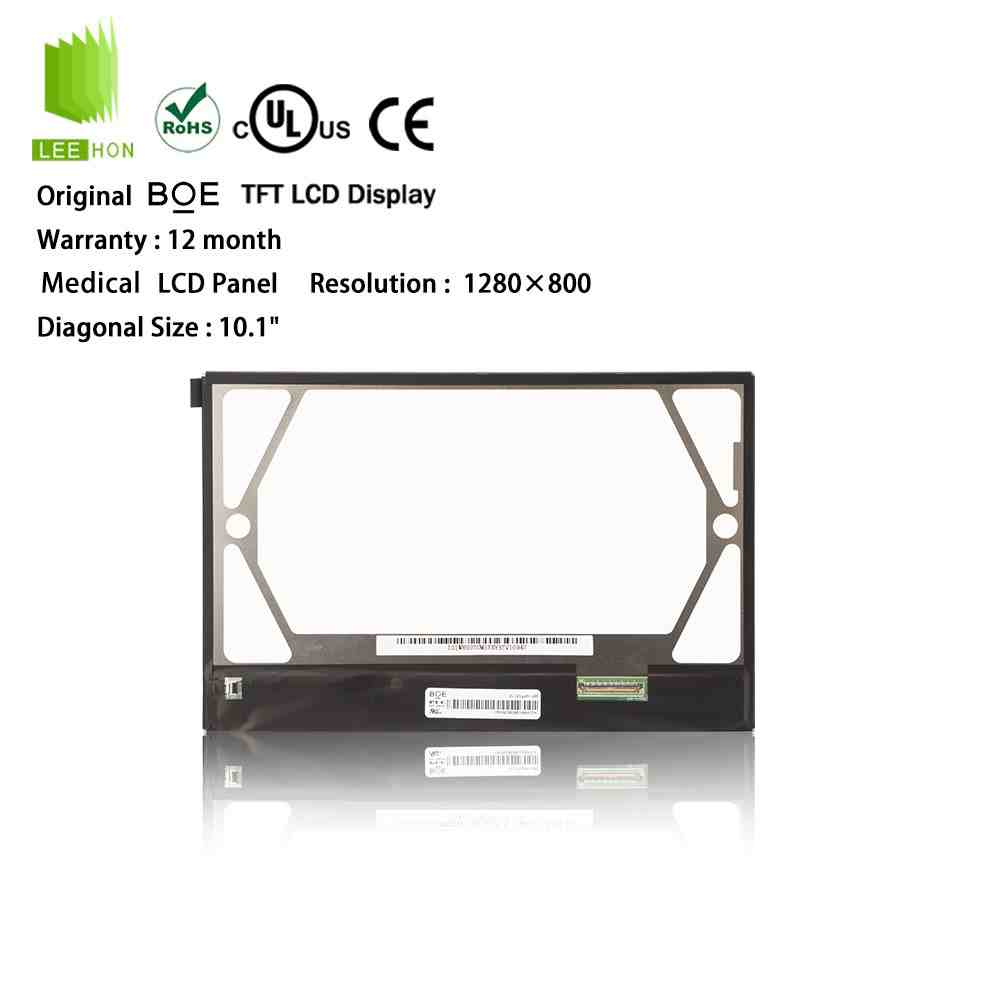

GV101WXM-N85是一块偏“10.1寸中高亮工控显示”的京东方BOE液晶模组，核心不是10.1寸本身，而是它采用1280×800WXGA分辨率、16:10显示比例、ADS/NormallyBlack显示模式、约430nit亮度、85/85/85/85视角、800:1对比度、WLED背光并带LEDDriver；它适合工控HMI、工业平板、设备操作屏、自助终端、仓储物流终端、检测设备等项目，但选型时要特别核对接口版本，因为资料中有LVDS1ch8-bit、40pin，也有渠道描述为LVDS/eDP双接口，项目落地要以实际规格书和来料版本为准。
| 京东方10.1寸LCD液晶模组GV101WXM-N85详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | GV101WXM-N85 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 平板电脑 | |
| 对角尺寸 | 10.1" | |
| 别名 | BOE0950 | |
| 典型特征 | 白光LED背光, 含LED驱动器, 端子倒装, 表面雾面 | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0565×0.1695 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |

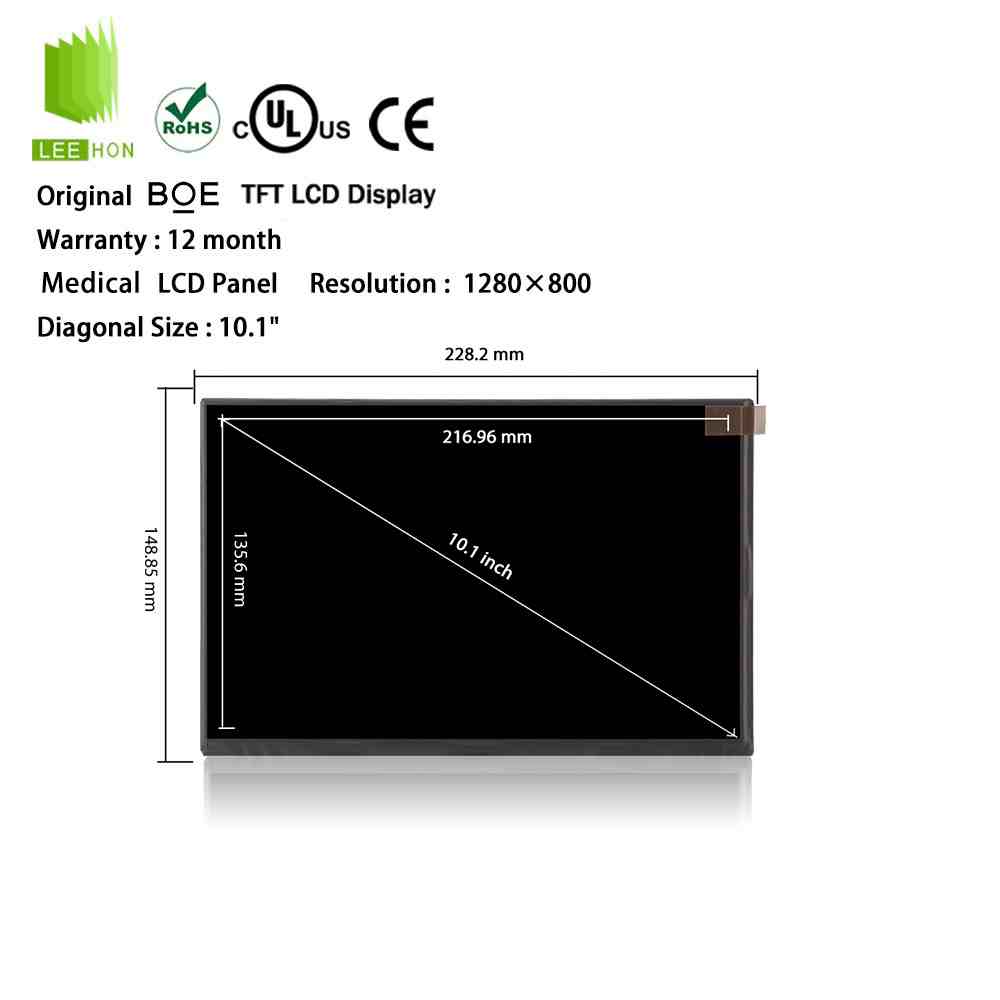

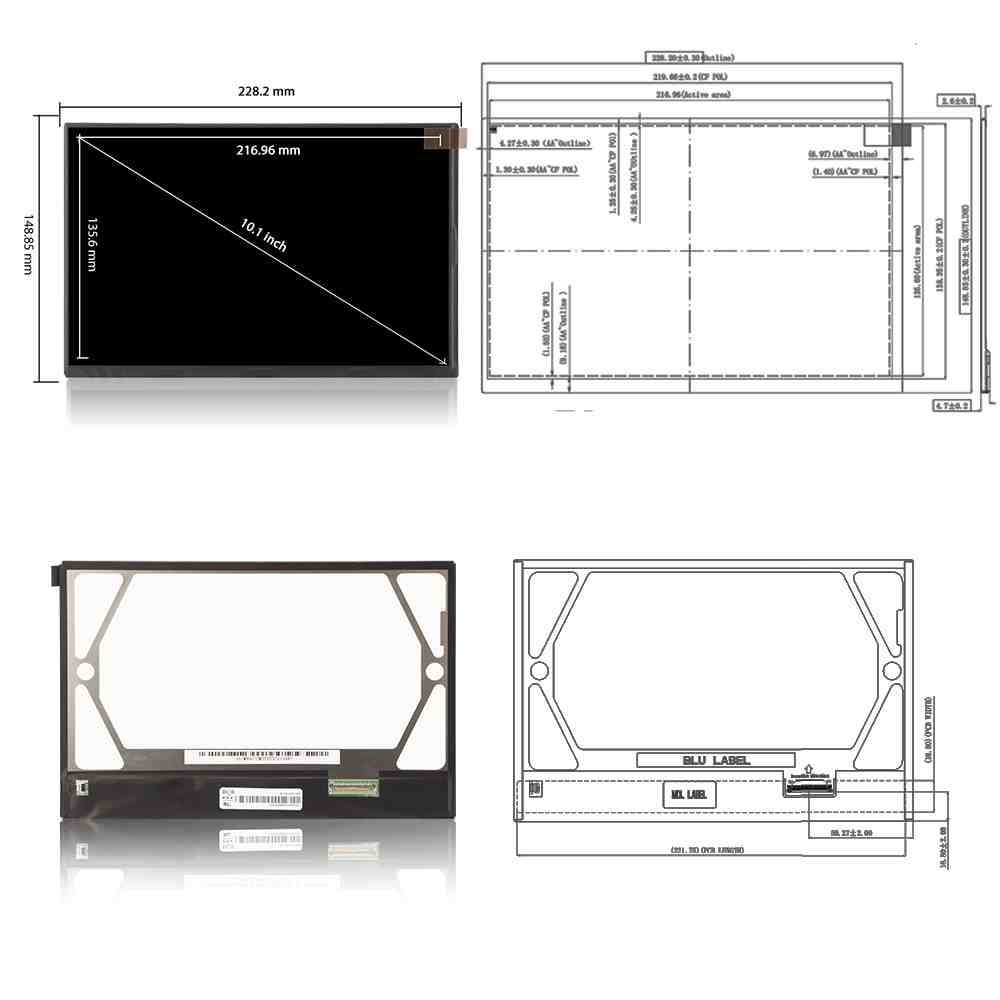

| 结构尺寸 | 显示区域(mm) | 216.96(H) × 135.6(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 228.2(H) × 148.85(V) | |
| 外观厚度(mm) | 2.6/4.9 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Without | - |
| 其它参数 | 重量 | 250g (Max.) |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情 | 显示亮度 | 430 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 30 (Typ.)(Tr+Td) ms | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 色彩性能 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(13 points) | |
| 1931色域 | NTSC比值 | 48% |
| sRGB覆盖率 | 68% | |
| Adobe RGB覆盖率 | 51% | |
| DCI-P3覆盖率 | 50% | |
| Rec.2020覆盖率 | 36% | |
| 低蓝光护眼 | - | - |
| 帧频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 功率总耗 | 4W (Max.) | - |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 272/303mA (Typ./Max.) | |
| 功率消耗 | 0.9/1W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit), eDP1.2, HBR1 (2.7G/lane) | - |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P40G | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源(底部) | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 34K (Typ.) Hours | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | - |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功率消耗 | 3W (Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
常见问题
Q1：客户要10.1寸工控液晶屏，GV101WXM-N85值不值得优先看？
A：值得看，尤其是客户需要10.1英寸、1280×800、室内中高亮、广视角、轻薄结构的设备屏。公开资料显示这块#京东方液晶屏#的显示区为216.96×135.6mm，外形约228.2×148.85×4.9mm，重量最大约250g，比较适合嵌入到工业平板、设备面板和小型工控终端里。
Q2：它更适合哪些设备，不太适合哪些场景？
A：更适合工控HMI、工业平板、自助终端、检测设备、仓储物流显示终端、生产设备控制面板、轻型车载显示系统这类10.1寸设备显示项目。不太适合直接用于强户外阳光直射、高分辨率图像处理终端、老款RGB/TTL主板维修替换，因为它的亮度是约430nit，接口也不是传统RGB并口路线。
Q3：采购沟通时，哪些参数比价格更应该先问？
A：先问完整型号GV101WXM-N85、分辨率1280×800、接口版本、pin数、3.3V供电、430nit亮度、显示区216.96×135.6mm、外形228.2×148.85×4.9mm、是否带LEDDriver、是否无触摸、是否可提供规格书。尤其是接口，一定要让供应商确认实际来料是LVDS1ch8-bit40pin，还是渠道所说的LVDS/eDP双接口版本。
Q4：为什么这块屏替代时最怕“同样10.1寸就能用”的想法？
A：因为10.1寸屏里有很多接口路线：LVDS、MIPI、eDP、RGB都可能出现。GV101WXM-N85公开参数能确认是1280×800、ADS常黑、WLEDwithLEDDriver，但接口资料存在渠道差异；如果替代屏接口、背光驱动、线序或触摸状态不同，原来的主板、驱动板、屏线和结构开窗都可能不能直接沿用。
Q5：配驱动板、屏线和触摸时，工程上最先卡哪一关？

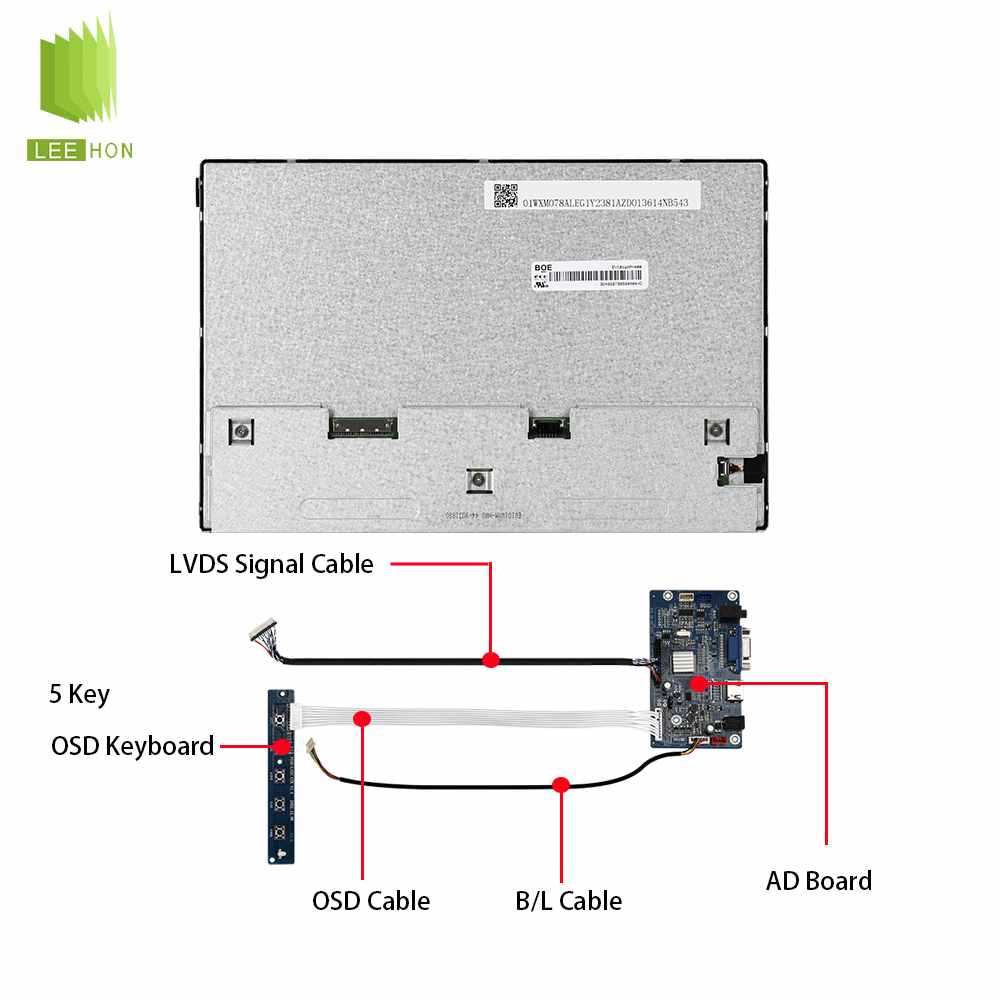

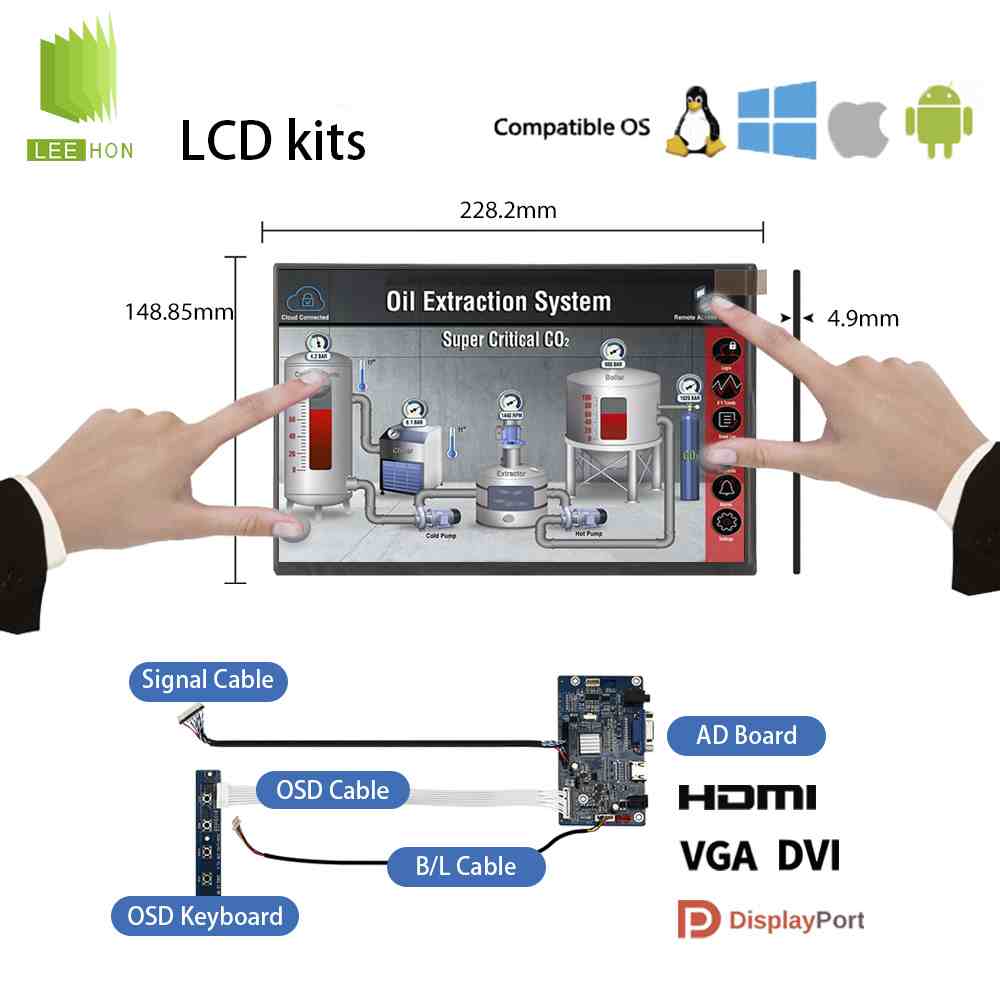

A：先卡接口和40pin线序。如果按LVDS版本使用，驱动板要支持1280×800、LVDS1ch8-bit，屏线要核对供电脚、LVDS差分线、背光使能和调光脚。触摸不要默认屏体自带，公开资料显示它是无触摸，项目要触摸时应按216.96×135.6mm显示区单独匹配电容触摸或电阻触摸。
Q6：GV101WXM-N85的亮度算高亮屏吗？
A：它更适合称为室内中高亮工业屏。公开资料显示典型亮度约430cd/m²，比普通250nit、300nit屏更适合设备现场，但还不能直接按800nit、1000nit级户外高亮屏理解。如果客户要求阳光下可读，还要考虑更高亮型号、盖板防眩、全贴合、遮光结构和散热。
Q7：杭州立煌科技能不能咨询GV101WXM-N85工控液晶屏？
A：可以作为咨询渠道。杭州立煌科技官网有GV101WXM-N85的型号页面，页面写到它是京东方10.1寸工业液晶屏，给出了1280×800、430cd/m²、LVDS1ch8-bit/eDP1.2、40pin、3.3V、-20~70℃等信息；实际采购时建议让他们确认库存、接口版本、驱动板、触摸、屏线和替代型号。
Q8：这个型号量产时最容易忽略什么？
A：最容易忽略接口版本一致性和背光寿命。公开资料显示它是WLED、WithLEDDriver，但背光寿命有页面写15Khours，也有供应页写34Khours；同时接口资料也存在LVDS与双接口表述差异。量产前建议以供应商提供的规格书为准，统一确认接口、背光寿命、触摸方案、线束定义和长期供货周期。
