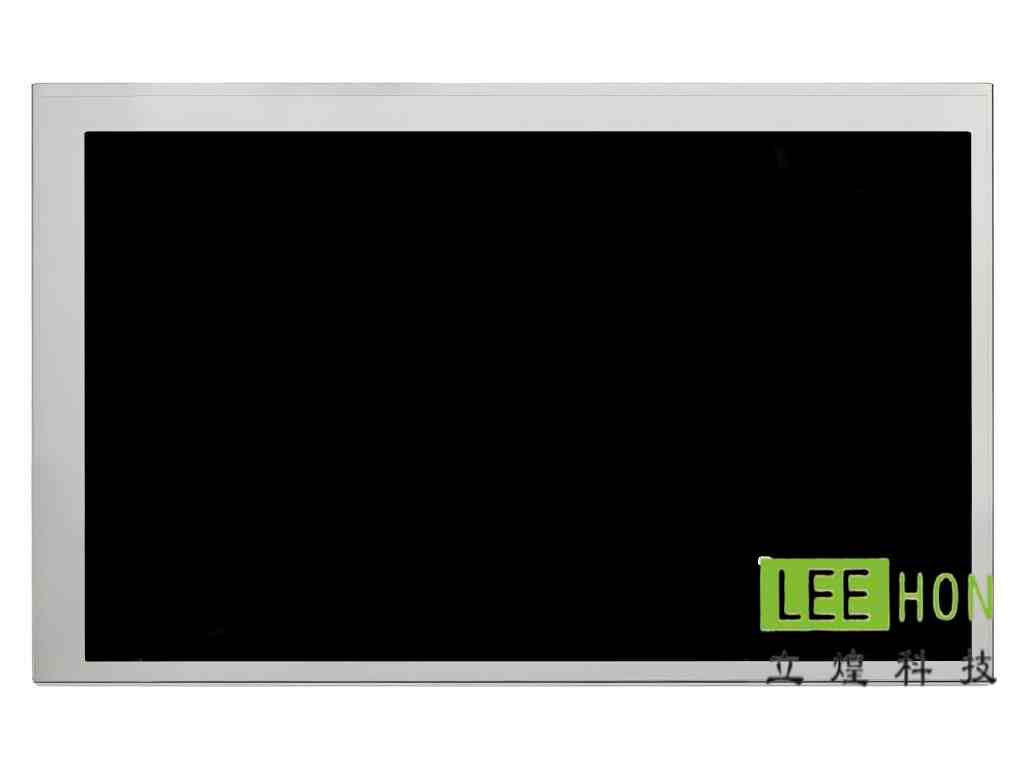

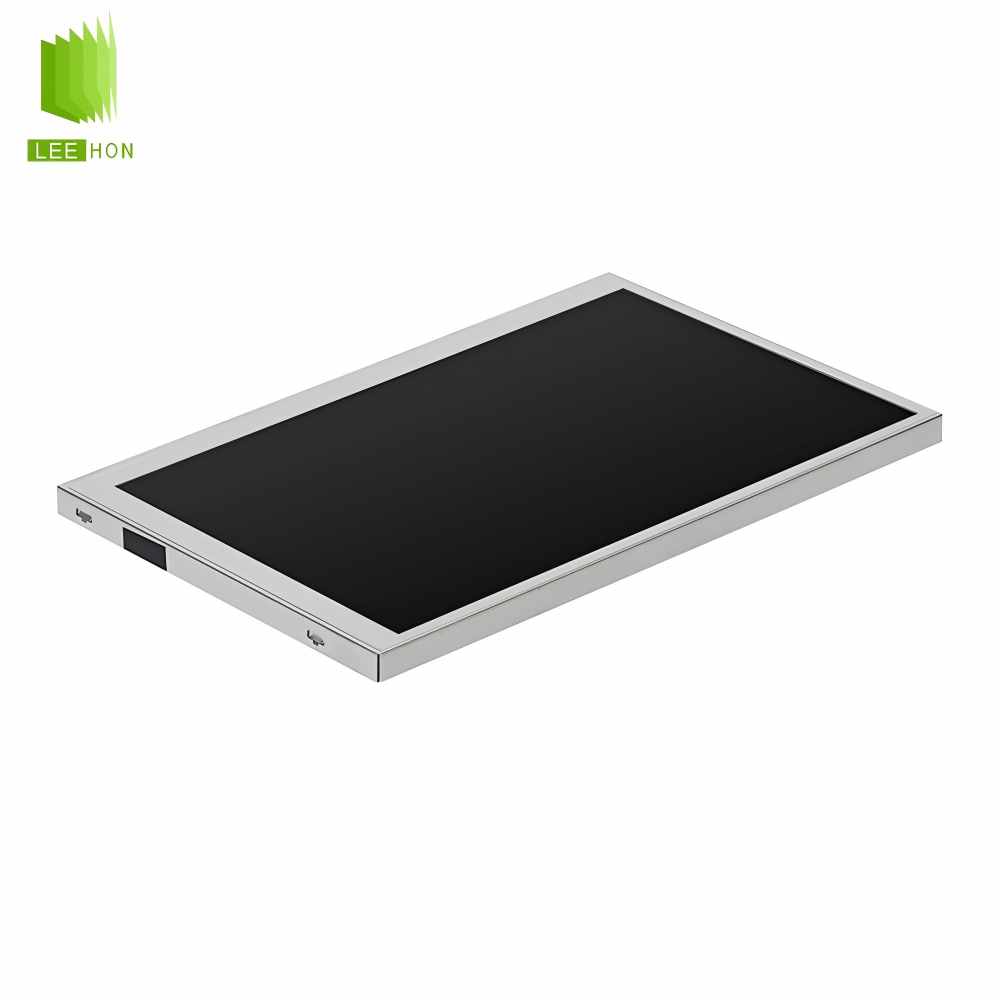

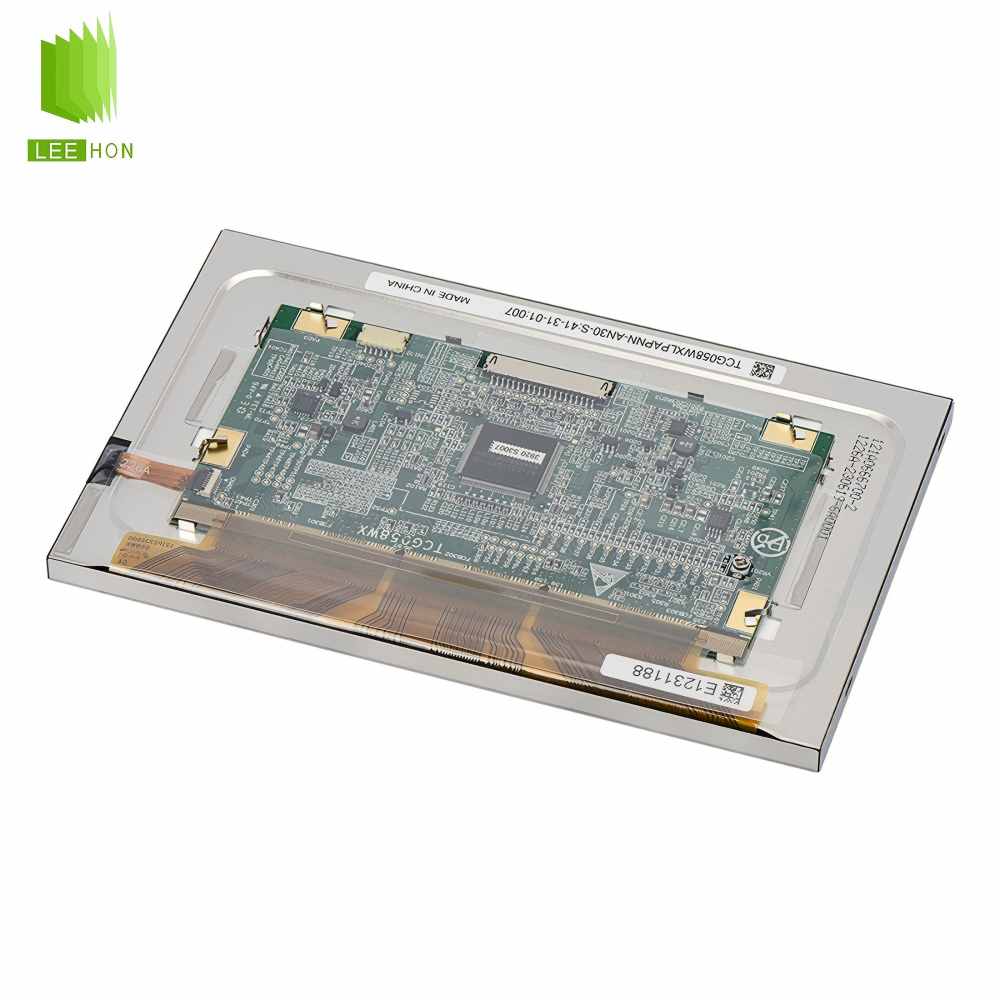

| 5.8寸京瓷LCD液晶屏TCG058WXLPAPNN-AN30-S 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG058WXLPAPNN-AN30-S | |
| 面板尺寸 | 5.8英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 像素数量 | 1280(RGB)×768, WXGA |
| 点间距 | 0.0330×0.0975 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.0990×0.0975 mm (H×V) [257PPI] | |

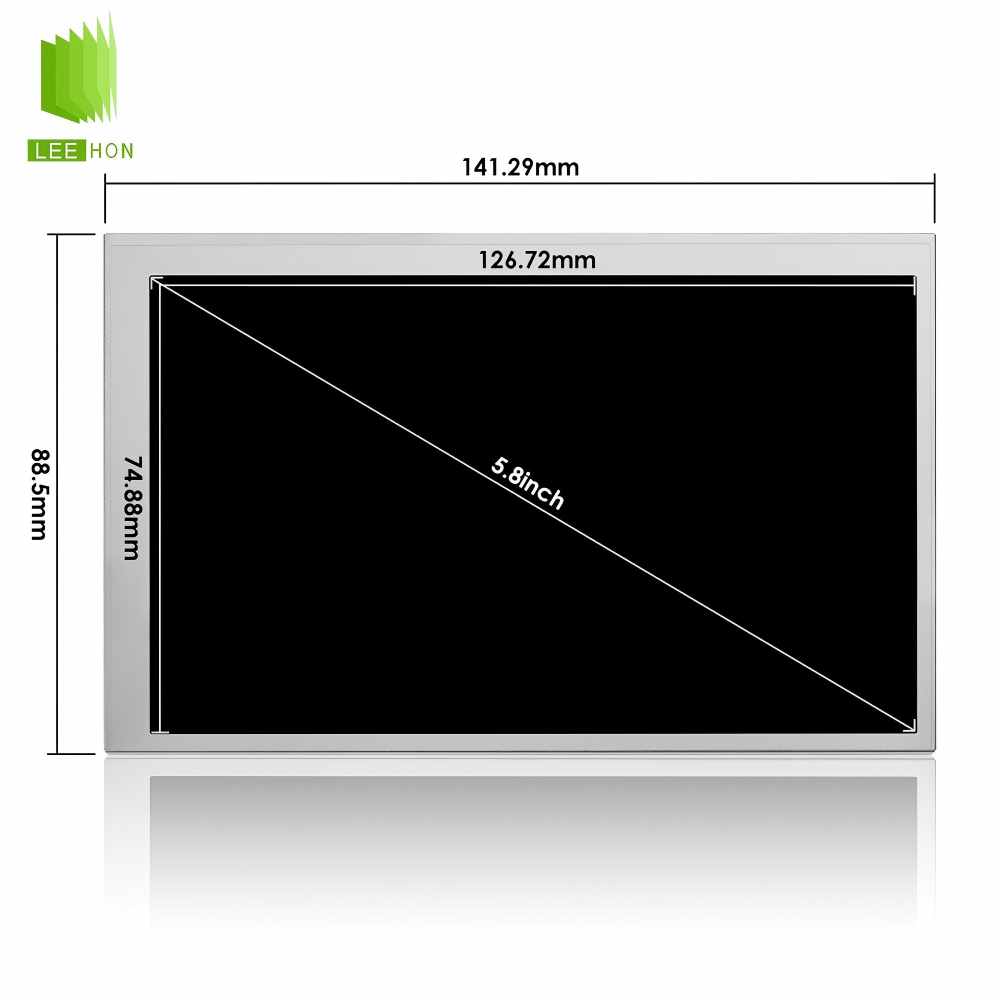

| 结构尺寸 | 显示区域 | 126.72×74.88 mm (H×V) |
| 可视区域 | 130.16×77.96 mm (H×V) | |
| 外观尺寸 | 141.29×88.5 mm (H×V) | |
| 外观厚度 | 7.49 (Typ.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 17:10 (H:V) | |
| 外观形状 | - | |
| 其它特征 | 重量 | 113g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 11/9 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.290; Wy:0.305 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 8405K | |
| 1931色域 | NTSC比值 | 0.42 |
| sRGB覆盖率 | 0.57 | |
| Adobe RGB覆盖率 | 0.44 | |
| DCI-P3覆盖率 | 0.43 | |
| Rec.2020覆盖率 | 0.31 | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±0.6V |
| 电流输入 | 135/180mA (Typ./Max.) | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 275/350mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | ||
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | DF19G-20P-1H(54) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：
这块屏更适合 工业 HMI、人机界面、医疗设备、车载终端、户外或高环境光下的嵌入式显示设备 。目前能稳定确认的是：它是 5.8 英寸、1280×768、800 cd/m²、高亮、AWV / Normally Black、LVDS、无触摸 ，这套参数明显偏工业高亮显示路线。
不太适合的场景主要有两类：一类是 主板没有 LVDS 输出 的方案；另一类是 默认要求触摸一体化 的项目，因为公开资料里都标的是 Without Touch / Touchscreen: None 。
Q2：选型时先核对哪 3–5 个关键参数？
A：
这块屏优先核对下面 5 项：
- 尺寸 ：5.8 英寸。
- 分辨率 ：1280×768。
- 接口 ：LVDS， 1 ch，6/8-bit，20 pins 。
- 逻辑电压 ： 3.3V 。
- 亮度 ： 800 cd/m² 。 这些是主板、驱动板和线束能不能直接匹配的第一层硬条件。
如果你项目还要核结构，公开资料还能确认到它的 有效显示区约 126.72 × 74.88 mm 。至于外形尺寸、厚度这类细项，公开网页里虽能看到，但我这次不写进主结论，避免把非原厂 PDF 的结构数据当成最终定版参数。
Q3：替代时最容易出错的点是什么？
A：
替代时最容易错的，不是“同样 5.8 寸”，而是 接口体系、位宽模式和触摸状态 。这块屏公开资料明确指向 LVDS（1 ch，6/8-bit，20 pins）、3.3V、无触摸 ；如果替代屏虽然同尺寸同分辨率，但接口不是这一套，或者 pin 定义、位宽模式不同，就很容易出现 点不亮、花屏、颜色异常 。
另一个高频错误是忽略背光侧差异。公开资料能确认这块屏是 WLED 背光 ，并且有来源写明 With LED Driver ；所以替代时，不能默认原来的背光控制和供电方式一定能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：

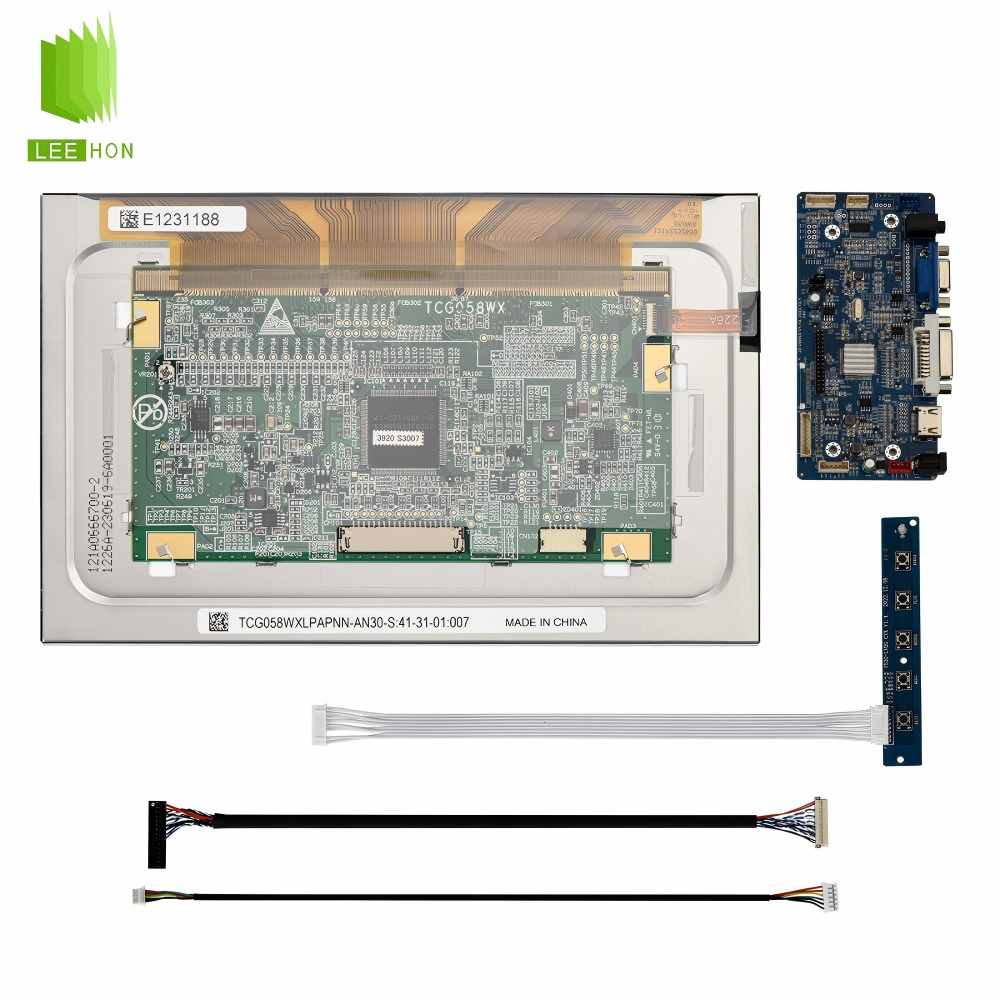

先说触摸：这块屏公开资料里标的是 Without Touch ，所以如果项目要做触控，要把 显示模组 和 触摸方案 分开核，不要把它当成一体触控屏。 再说驱动板：驱动板要确认能输出 1280×768 的单通道 LVDS ，并且支持这块屏的 6/8-bit 模式和 3.3V 逻辑供电 。如果你的板子是按 RGB、eDP 或别的接口去设计的，那就不是直接兼容方案。 线束这块要特别小心。公开资料能确认它是 20 pins LVDS ，因此不能只看“插得上”，还要核对 pin 定义、供电脚、背光控制脚、位宽模式脚 是否一致。针脚级别这次我不写死，原因就是我没有拿到 -S 版本公开原厂 PDF 去逐脚对。
Q5：这块屏还有哪些实际使用上的注意事项？
A：
这块屏目前能交叉确认的环境参数是： 工作温度 -20~70°C，存储温度 -30~80°C 。这说明它更偏工业温区应用，但整机设计时仍然要把 散热、密封、防凝露和电源稳定性 一起考虑。
另外，公开资料还显示这块屏具备 AWV / Normally Black、高亮 800 cd/m² 的特征，适合对可视角和高环境光可读性有要求的场景。做项目时，最好先把 主板接口、驱动板输出方式、线束定义 确认清楚，再谈替代和量产。
