TCG070WVLPEANN-AN30是Kyocera一块偏“高亮长寿命工业小屏”的京瓷7.0英寸WVGA液晶模组，核心不是7寸本身，而是它采用800×480分辨率、LVDS接口、3.3V供电、约700nit高亮、NormallyWhiteTN显示模式、内置LEDDriver、AG防眩表面和长寿命WLED背光；它适合工业电脑、设备控制面板、车载/工程设备终端、户内高亮或半户外显示项目，但不能按CMOS/RGB、MIPI、eDP屏去直接替代。京瓷官方页面显示该型号为7.0"800×480WVGA、700nits、LVDS、BuiltInLEDDriver，并提供配套线材OAI-80038AA-2008-A信息。

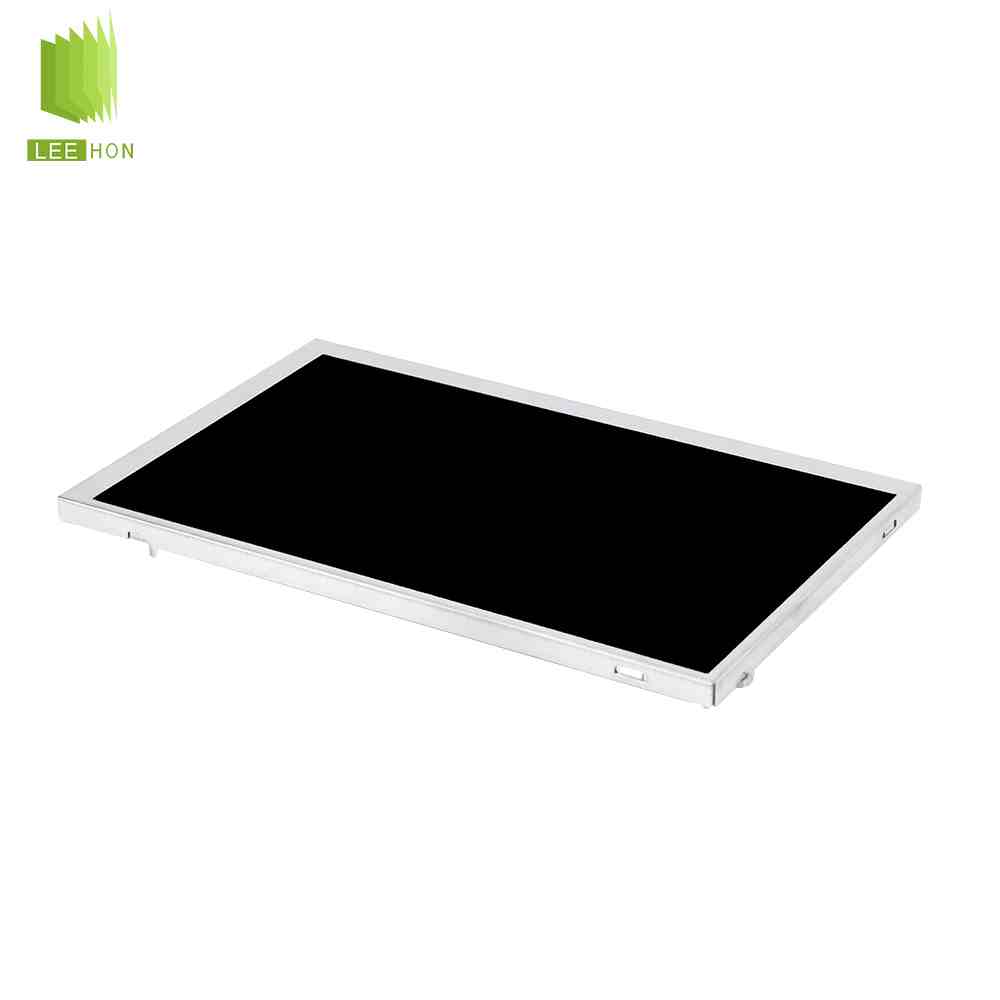

| 京瓷LCD液晶模组TCG070WVLPEANN-AN30详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG070WVLPEANN-AN30 | |
| 面板尺寸 | 7.0英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 高亮度, 白光LED背光, 寿命大于7万小时, 含LED驱动器, 180度翻转显示, 6/8位灰阶可选, 表面雾面 |
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA |
| 点间距 | 0.0635×0.1905 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
| 结构尺寸 | 显示区域 | 152.4×91.44 mm (H×V) |
| 可视区域 | 154.4×93.4 mm (H×V) | |

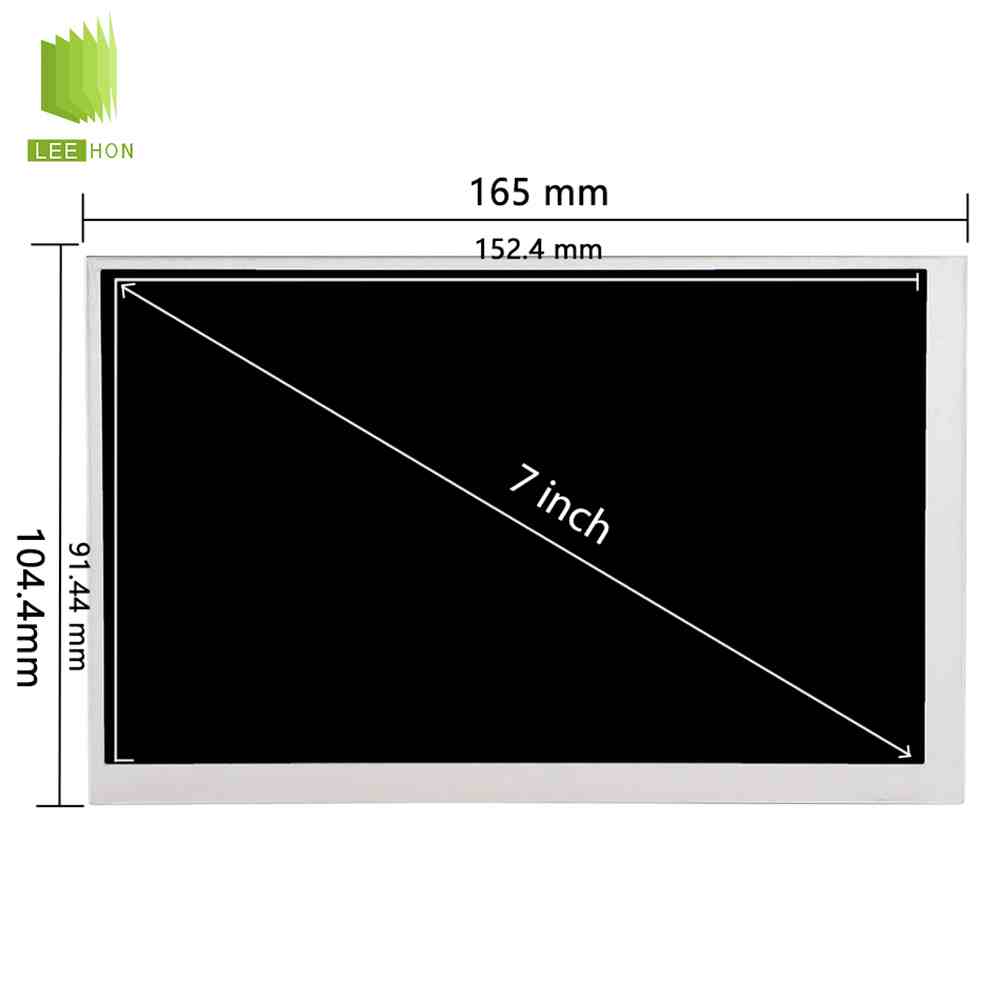

| 外观尺寸 | 165×104.4 mm (H×V) | |
| 外观厚度 | 8.6±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 15:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 210g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 700 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 12 o'clock | |
| 反应时间 | 5/25 (Typ.)(Tr/Td) ms | |
| 室外可视 | 是 | |
| 色彩性能 | 白色色度 | Wx:0.290; Wy:0.305 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 8405K | |
| 1931色域 | NTSC比值 | 49% |
| sRGB覆盖率 | 68% | |
| AdobeRGB覆盖率 | 51% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 36% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率消耗 | 3.48W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 70K (Typ.) 小时 | |
| 光源位置 | 侧入式光源 | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | |
| 电压输入 | 12.0±1.2V | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 200/260mA (Typ./Max.) | |
| 功耗 | 0.66W (Typ.) | |
| 接口类型 | 端子 | |
| 端子品牌 | 广濑电机 | |
| 端子型号 | MDF76GW-30S-1H | |
常见问题
Q1：这块屏最值得关注的卖点是什么？
A：重点看700nit高亮+LVDS接口+内置LEDDriver。它比普通350nit级别的7寸屏更适合明亮环境下的设备显示，京瓷官方也把它描述为HighBrightBacklight型号，并标注NormallyWhiteTN、700nits、LVDSInterface。
Q2：它和AN20、AN50这些同系列后缀有什么区别？
A：不要只看TCG070WVLPEANN主体型号，后缀很关键。京瓷2024显示器资料里列出AN20为350nit，AN30为700nit，二者同为800×480、LVDS、-20~70℃；京瓷官方页面还显示AN30是BuiltInLEDDriver，而AN50页面则强调高亮LVDS，但页面描述没有同样写“BuiltInLEDDriver”。所以替代时一定要连AN30后缀一起确认。
Q3：客户设备主板是RGB/CMOS输出，这块屏能不能直接接？
A：不能直接接。TCG070WVLPEANN-AN30是LVDS接口，不是CMOS/RGB并口；如果客户主板只有RGB/CMOS输出，就需要重新配LVDS驱动板或转换方案。Mouser页面也把该系列描述为3.3V输入供电、带LED背光和TCON的TCG彩色TFT模组，AN30商品页归在京瓷TCG系列。
Q4：采购第一次问供应商，哪些参数最该先卡住？
A：直接问：#京瓷液晶屏#TCG070WVLPEANN-AN30完整型号、7.0英寸、800×480、LVDS、30pin、3.3V、700nit、1000:1、外形165×104.4×8.6mm、工作温度-20~70℃、是否内置LEDDriver、是否配OAI-80038AA-2008-A线材。这些信息能快速判断主板、结构、亮度、屏线和背光方案能不能对上。
Q5：为什么同样是京瓷7寸WVGA，替代时还会翻车？
A：最容易翻在接口、亮度、背光驱动和线材。京瓷7寸里既有LVDS型号，也有CMOS型号；同样800×480，有350nit、560nit、700nit、1000nit等不同亮度路线。AN30明确是700nit、LVDS、BuiltInLEDDriver，如果替代成AN20、AN50或其他7寸屏，必须重新核对pin、背光、线材和结构尺寸。

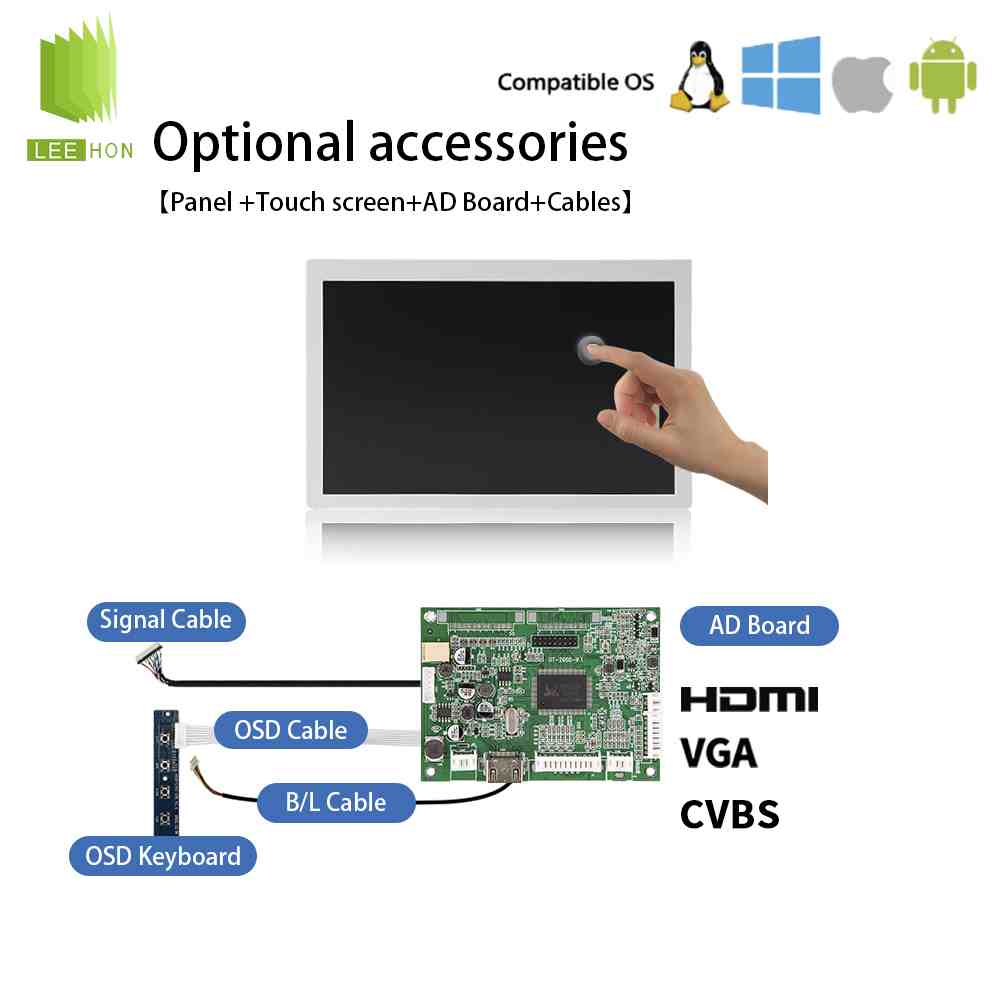

Q6：配驱动板、触摸和线束时，工程上先看哪一项？
A：先看LVDS输出和30pin线序。驱动板要支持800×480LVDS；线束要核对LVDS差分线、3.3V供电、背光控制和连接器方向。触摸不要默认屏体自带，公开资料没有把AN30定义为触摸一体屏；如果项目要触摸，应按显示区、外形尺寸、前框开窗和FPC出线方向单独匹配。
Q7：杭州立煌科技能不能咨询TCG070WVLPEANN-AN30？
A：可以，作为代理商渠道。这个型号属于京瓷7寸工业液晶屏方向，实际采购时建议让杭州立煌科技按TCG070WVLPEANN-AN30、700nit、LVDS、30pin、内置LEDDriver、线材OAI-80038AA-2008-A、驱动板、触摸和替代型号逐项确认，避免把AN20、AN50或CMOS版本混用。
Q8：这个型号量产时最容易忽略什么？
A：第一，
700nit高亮对背光散热、电源余量和亮度策略要求更高；
第二，资料中可见长寿命背光100,000hours的产品系列信息，但项目仍要按实际工作温度和亮度策略评估寿命；
第三，它是TNNormallyWhite，视角虽然能满足常规工业应用，但主视角方向、前盖反光、安装角度和固定画面显示都要提前验证。
