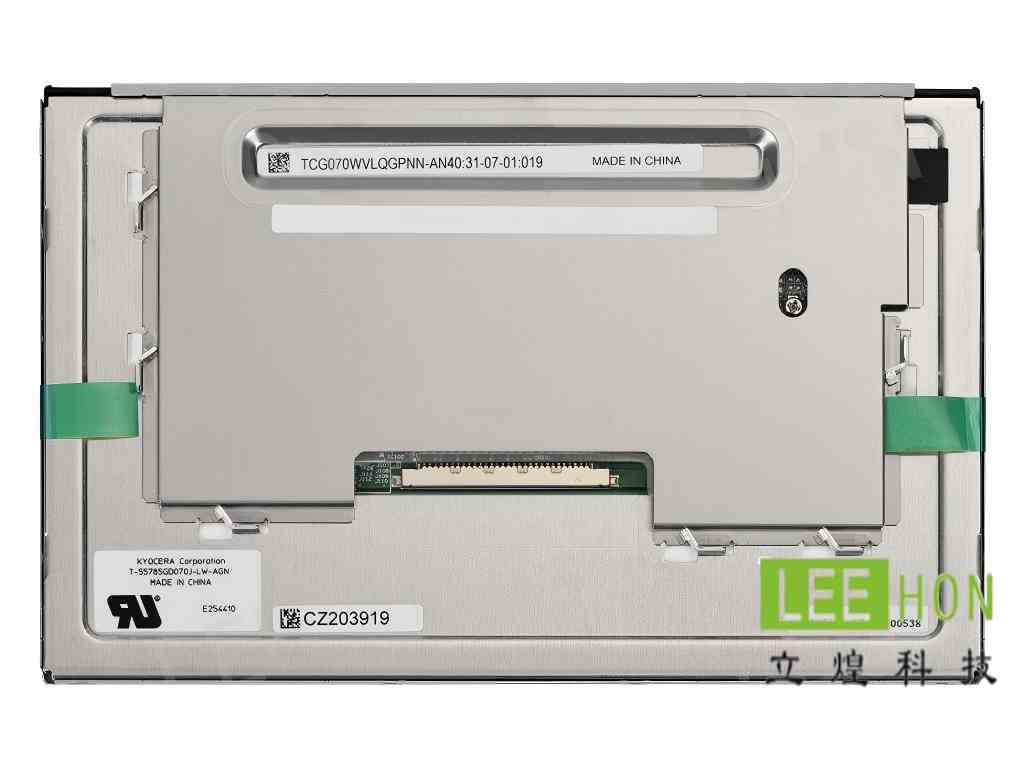

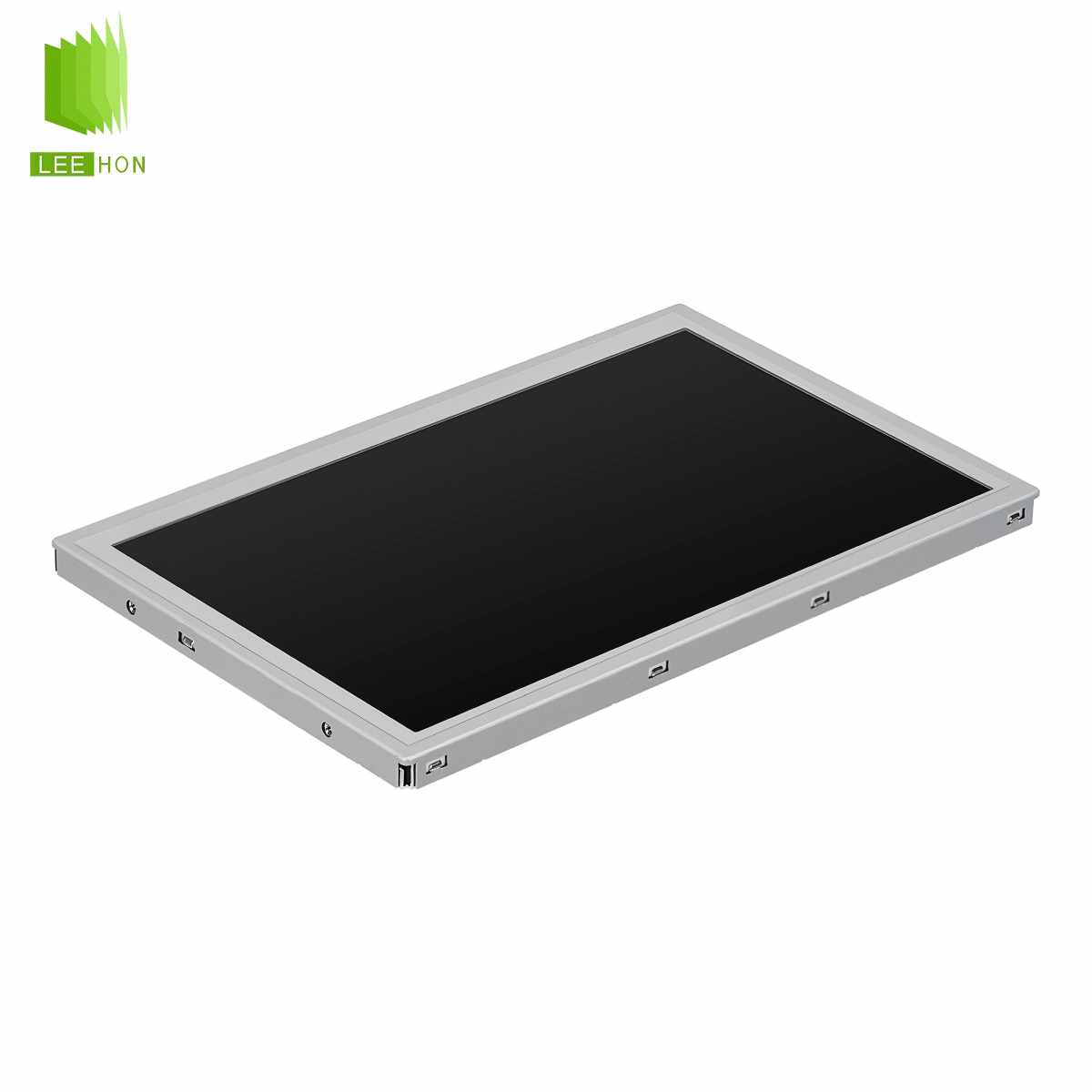

| 京瓷液晶模组TCG070WVLQGPNN-AN40 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG070WVLQGPNN-AN40 | |
| 面板尺寸 | 7.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | T-55785GD070J-LW-AGN | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | for Europe market |
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA |
| 点间距 | 0.0635×0.1905 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
| 结构尺寸 | 显示区域 | 152.4×91.44 mm (H×V) |
| 可视区域 | 154.4×93.4 mm (H×V) | |
| 外观尺寸 | 169.8×109.7 mm (H×V) | |
| 外观厚度 | 9.7±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 15:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 230g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.325 |
| 显示颜色 | 262K/16.2M (6-bit / 8-bit) | |
| 色温 | 6685K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率消耗 | - | 5.22W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 70K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 380/550mA (Typ./Max.) | |
| 功耗 | 4.56W (Typ.) | |
| 信号系统 | LVDS | 1 ch, 6/8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 200/260mA (Typ./Max.) | |
| 功耗 | 0.66W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | MDF76GW-30S-1H(55) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：从规格看，它更适合工业HMI、仪器仪表、工程设备终端、车载/户外可视要求较高的嵌入式显示设备。原因是它是7英寸WVGA，亮度典型值做到1000cd/m²，可视角指标为上下左右85°，而且工作温度覆盖-30~80℃，明显偏工业高亮宽温路线。
不太适合的场景主要有两类：一类是主板没有LVDS输出、却想直接替换上去的方案；另一类是安全关键领域，因为规格书对“失效可能导致人身伤害、生命损失或巨大损失”的应用有明确风险提示，并点名了medical、aerospace、communicationsinfrastructure、atomicenergycontrol等领域。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏优先核对下面5项：
1）尺寸和分辨率：7.0英寸、800×480；
2）接口类型：LVDS；
3）供电体系：LCD逻辑电源3.3V，背光输入12V；
4）结构尺寸：169.8×109.7×9.7mm；
5）显示区尺寸：152.4×91.44mm。
这5项先对上，才能继续谈驱动板、结构和替代。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样7寸、同样800×480”，而是LVDS模式和位宽。这块屏规格书明确给了BITSEL和SELLVDS两个模式相关信号，支持6-bit/8-bit不同输入模式和不同datamapping；如果替代屏或原驱动板在位宽、mapping、HS/VS/DE对应关系上不一致，就很容易出现点不亮、花屏、颜色错位。
另一个高频错误是忽略背光侧。这块屏不是“只给LED灯条”的纯裸背光方案，规格书写明它带ConstantcurrentcircuitforLEDBacklight，背光输入是12V，并且PWM调光频率范围是200Hz到10kHz。如果替代型号的背光驱动架构不同，原来的背光方案通常不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？

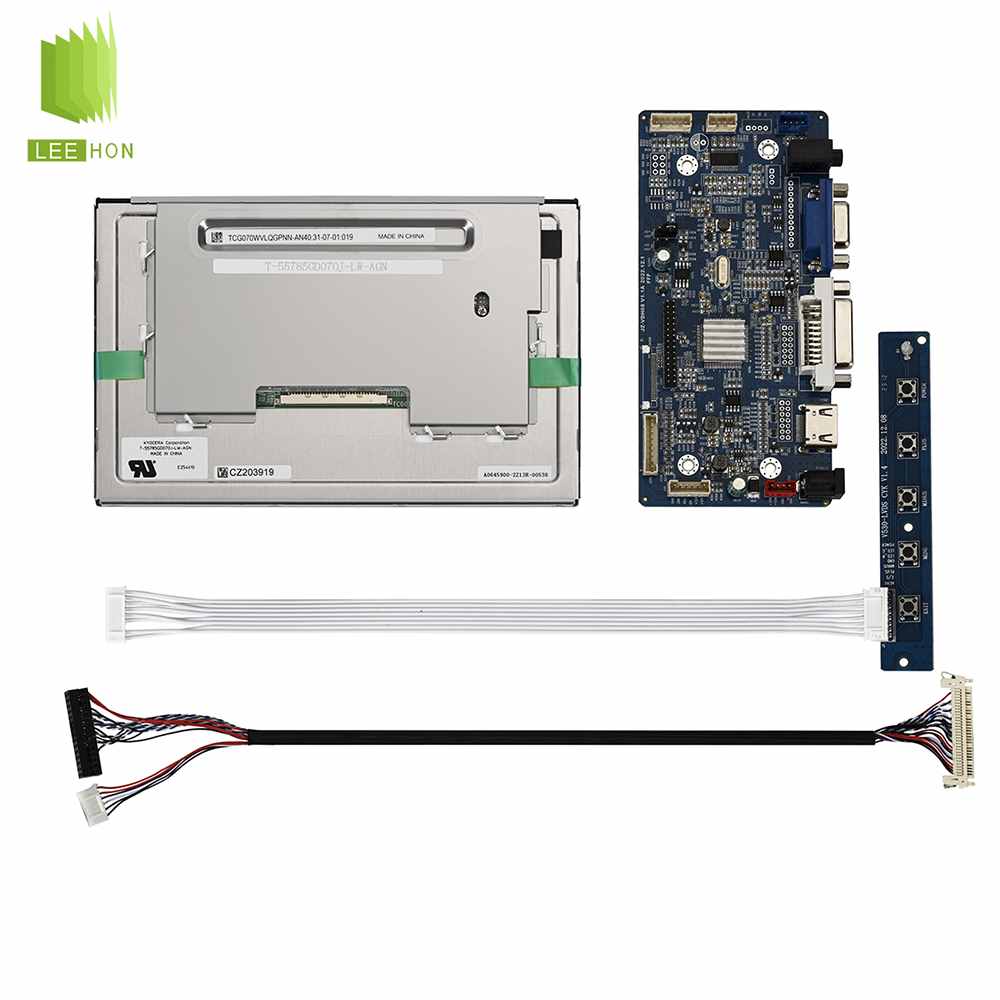

A：先说驱动板：要确认驱动板能输出800×480的LVDS信号，并且和这块屏的6-bit/8-bit模式对应得上；如果板子只支持别的接口，或者默认mapping不同，联调时最容易黑屏或乱屏。
再说线束：这块屏的液晶连接器和对插连接器在规格书里写得很明确，分别是MDF76GW-30S-1H(55)和MDF76-30P-1C。因此线束不能只看“能不能插上”，还要核对LVDS四组差分、3.3V、12V背光、BLEN、BLBRT、SC扫描方向脚是否一一对应。
如果项目还要配触摸，更稳妥的做法是把触摸当成单独方案处理：先按这块屏已确认的显示区152.4×91.44mm和外形169.8×109.7×9.7mm去核对盖板开窗、贴合区和前框空间，不要默认别的7寸触摸盖板可以直接通用。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏的电源和时序要求要特别注意。规格书给了VDD上电条件，并明确要求在信号输入后，背光电源要至少再等200ms才稳定开启；另外背光PWM的tON、tOFF都要≥50μs，频率过低还可能带来flicker和画质劣化。
另外，这块屏的背光寿命典型值是70,000小时，但规格书也明确提醒：温度越高，LED寿命会下降。所以做整机时，不能只看“能点亮”，还要把散热、前框遮光、背光供电余量、长期高温运行一起考虑。
