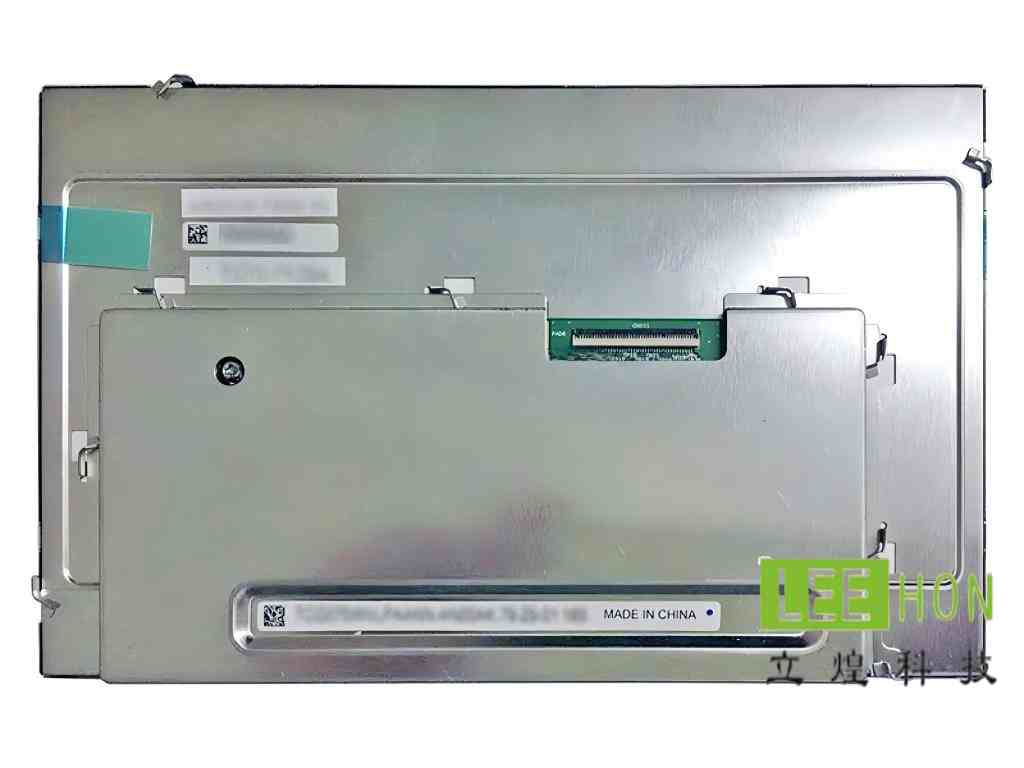

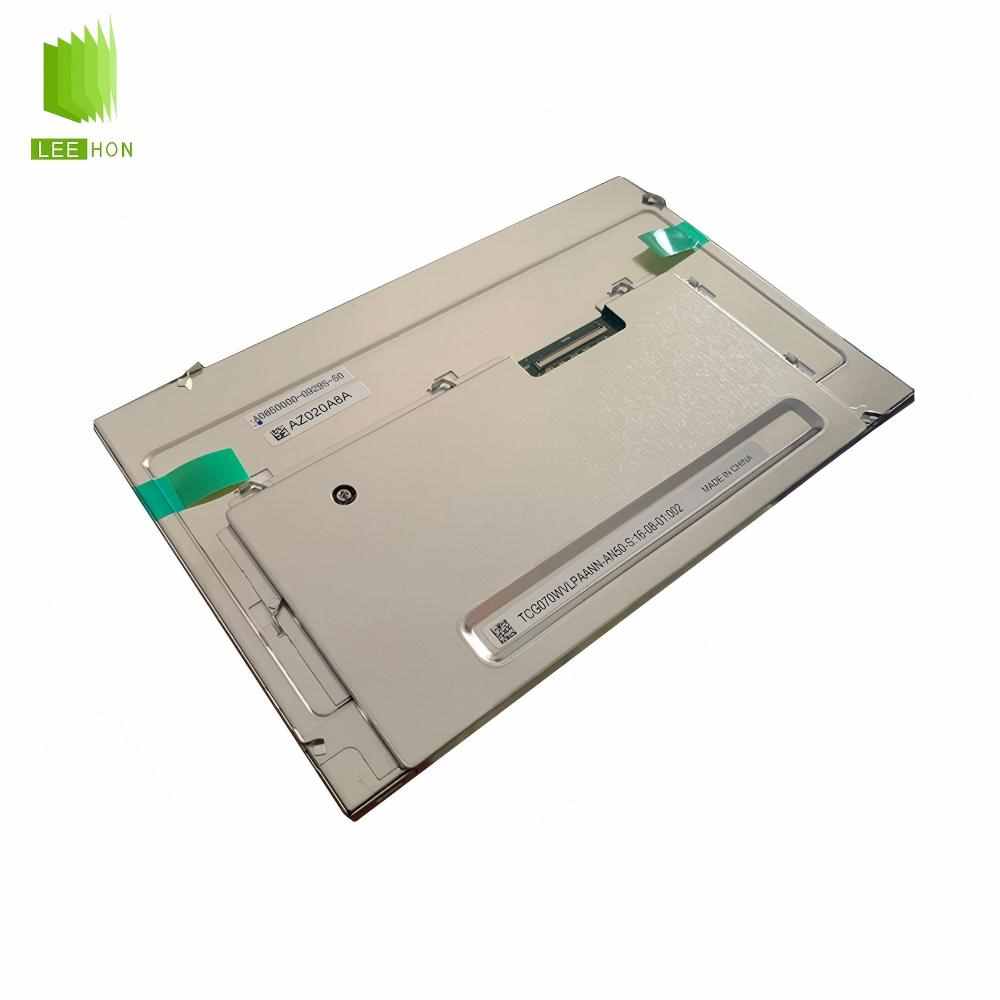

| 京瓷液晶模组TCG070WVLPAANN-AN50-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京瓷 |
| 型号 | TCG070WVLPAANN-AN50-S | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 7.0" | |
| 型号别名 | - | |
| 备注信息 | for China Market | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，180度翻转显示，表面雾面 for China Market |
| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |

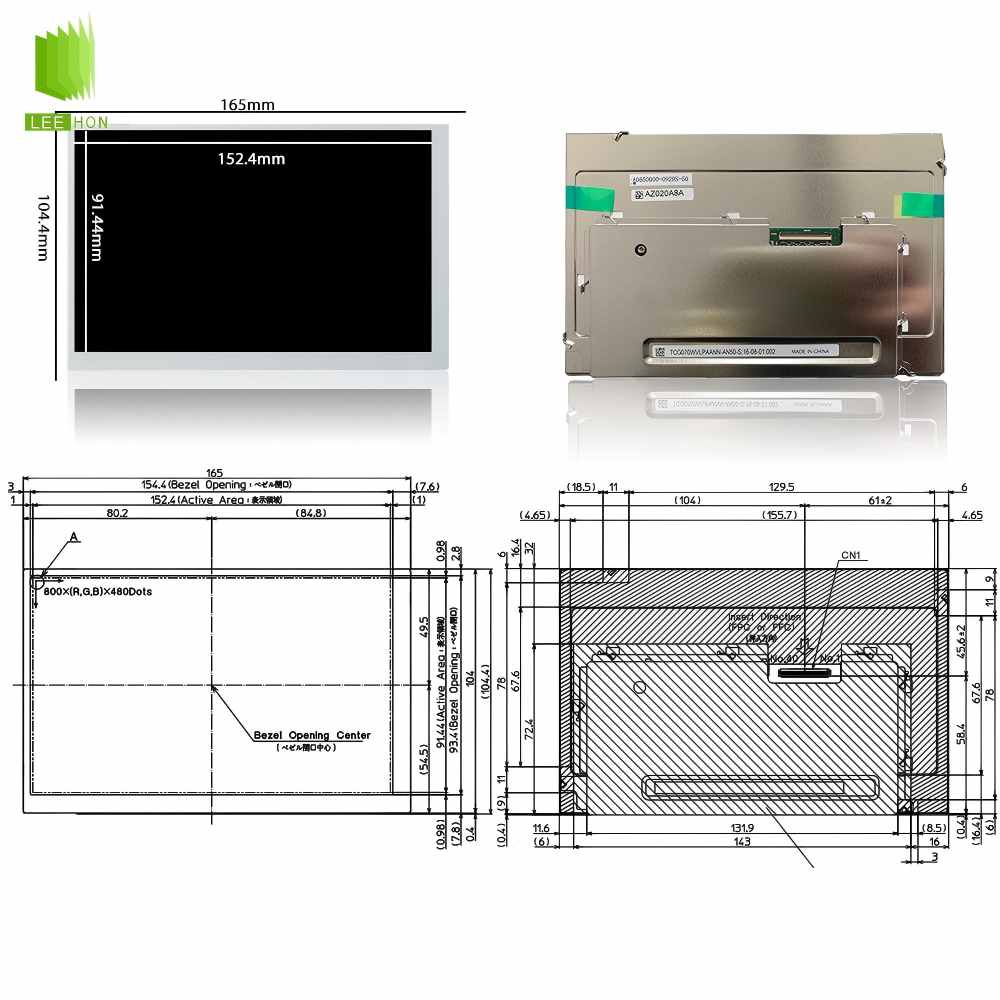

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | 154.4(H) × 93.4(V) | |
| 外观尺寸(mm) | 165(H) × 104.4(V) | |
| 外观厚度(mm) | 8.2/8.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 195g (Typ.) |
| 表面处理 | 雾面 | |
| 光学基础信息 | 显示亮度 | 900 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 12 o'clock | |
| 响应时间(ms) | 5/25 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.290; Wy:0.305 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 8405K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 翻转扫描 | - | 翻转 (180°) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 180/235mA (Typ./Max.) | |
| 功率消耗 | 0.594W (Typ.) | |
| 信号类型 | - | Parallel RGB (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9681S-40A-GF | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 2 strings | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | 2串 | |
| 光源位置 | 侧入式光源 | |
| 灯管电气 | 电压供应 | 18.0/21.2V (Typ./Max.) |
| 电流供应 | 60mA (Typ.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 无 |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工业HMI、人机界面、工控终端、车载/设备显示、需要高亮可视性的嵌入式设备。原因很直接：它是7英寸WVGA（800×480），而且亮度能确认到900cd/m²，比普通室内屏更偏工业高亮路线。
不太适合的场景主要有两类：一类是主板没有匹配显示接口输出的方案；另一类是默认要求屏体自带触摸的项目，因为目前交叉资料都指向它是无触摸。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对下面5项：
1）尺寸：7.0英寸；
2）分辨率：800×480；
3）亮度：900cd/m²；
4）显示区：152.4×91.44mm；
5）外形尺寸：约165×104.4×8.5mm。
这几项是结构、显示效果和整机空间是否匹配的第一层硬条件。
如果你项目还要继续往驱动板和线束上落，当前能确认它属于WLED背光、无触摸，但接口逐脚定义和连接器料号我这次不写死，因为没有拿到-S版本公开原厂PDF做最终校对。
Q3：替代时最容易出错的点是什么？
A：替代时最容易错的，不是“同样7寸”，而是亮度等级、结构尺寸、触摸状态和接口体系。这块屏能确认到的是900nit高亮、800×480、无触摸；如果替代屏虽然尺寸接近，但亮度掉到普通等级、结构厚度不一样，或者接口体系不同，项目联调时就很容易出现看得见但效果不对、装得进但压框不合适、能插上但点不亮这些问题。
另外，交叉资料还显示它是TNNormallyWhite路线，不是广视角IPS/AWV路线，所以替代时如果显示路线变化太大，现场观感也会明显变。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸，这块屏目前能确认的是无触摸，所以如果项目需要触控，要把液晶模组和触摸方案分开核对，不要把它当成一体触控屏。
再说驱动板和线束：这块屏的公开资料能确认到它属于WLED背光、并且有第三方数据库写到WithoutDriver，所以做板卡和线束时，重点要先确认背光驱动方式能不能对上；至于接口逐脚定义、pin数和连接器型号，我这次不写死，原因就是没有拿到-S版本公开原厂PDF去逐脚核。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前能确认的环境参数是工作温度-20~70℃、存储温度-30~80℃，并且背光寿命可见到50kHours的资料描述。这说明它更偏工业温区应用，但整机项目里仍然要把散热、密封、防凝露和背光寿命管理一起考虑。
