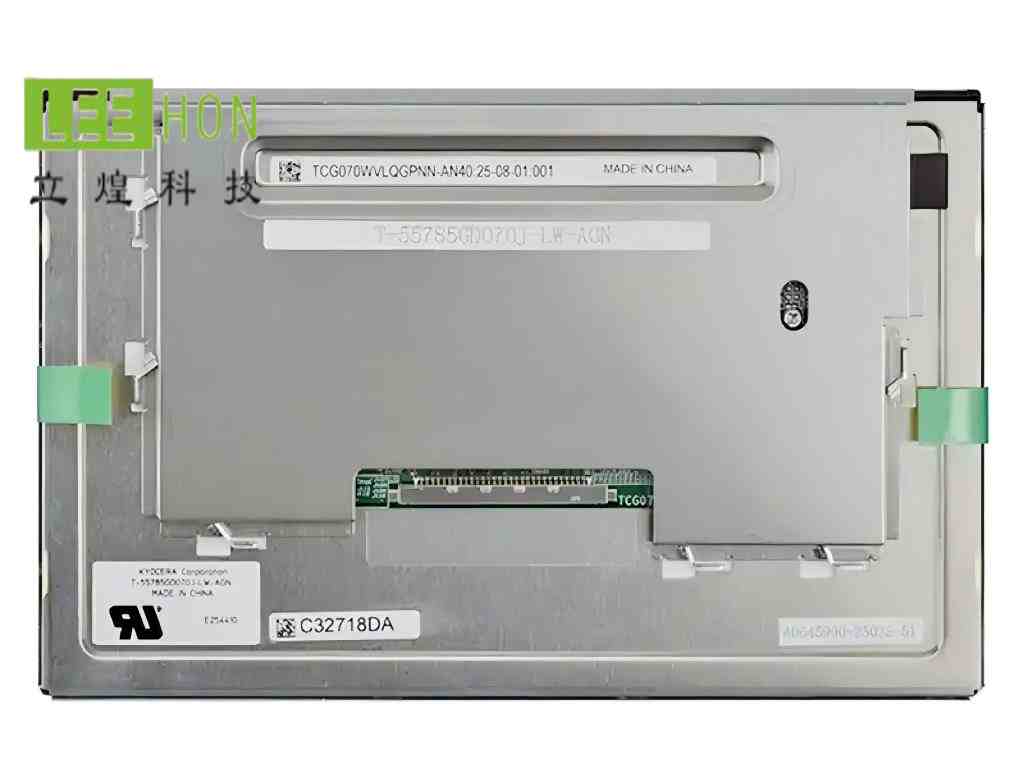

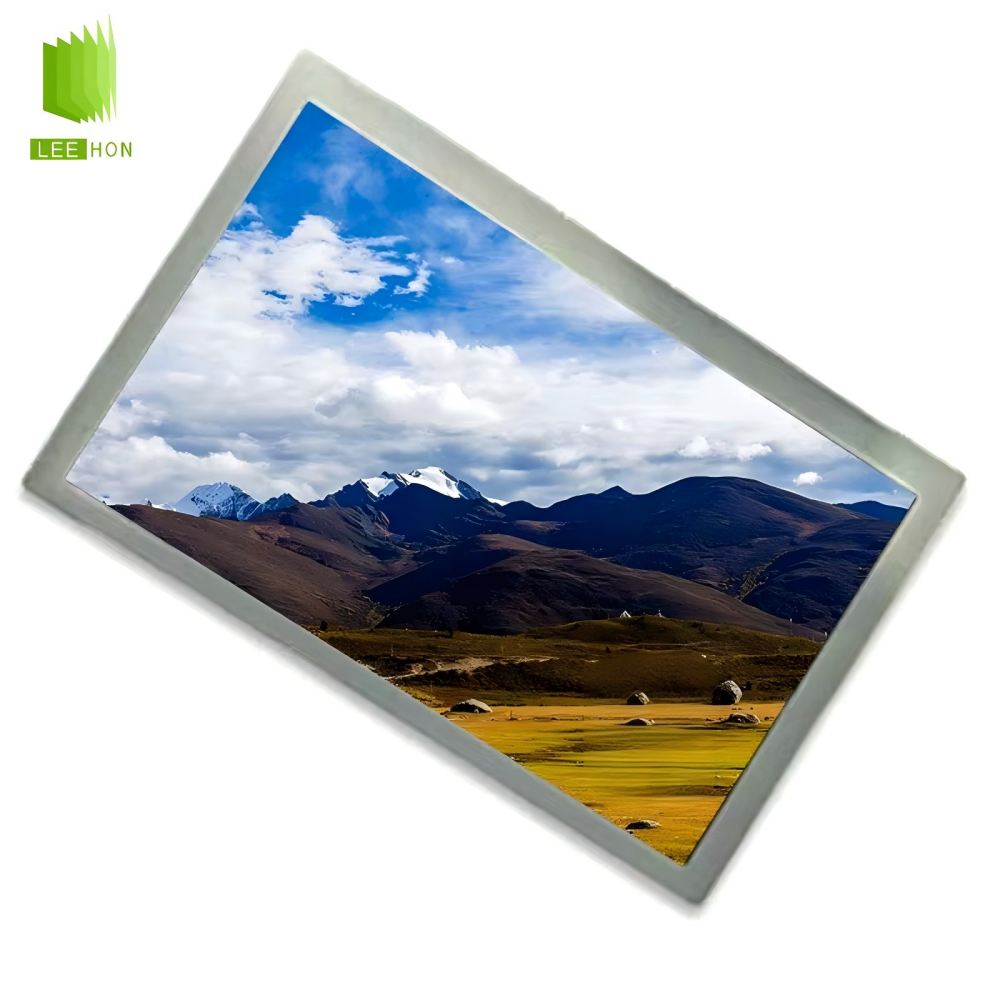

| 京瓷LCD工业液晶屏TCG070WVLQGPNN-AN41 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 京瓷 |
| 型号名称 | TCG070WVLQGPNN-AN41 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | T-55785GD070J-LW-AHN | |
| 最大额定 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业、户外高亮、车载显示 |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 屏幕尺寸 | 屏幕尺寸 | 7.0吋 |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0635×0.1905 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 152.4×91.44 mm |
| 可视尺寸(W×H) | 154.4×93.4 mm | |
| 外观尺寸(W×H) | 169.8×109.7 mm | |
| 外观厚度 | 9.7±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 15:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 230g | |
| 表面处理 | 雾面 | |
| 光学特征 | 亮度(cd/m²) | 1000 (Typ.) |
| 光学模式 | AWV，常黑显示，透射式 | |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 色彩性能 | 色温 | 6685K |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白场色度 | Wx:0.310; Wy:0.325 | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 功率总耗 | 功率总耗 | 5.22W (Typ.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 信号电气 | 电流输入 | 200/260mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.66W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | 广濑电机 |
| 型号 | MDF76GW-30S-1H(55) | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 70K (Typ.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 含LED驱动 | |
| 驱动电气 | 电流输入 | 380/550mA (Typ./Max.) |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 4.56W (Typ.) | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？A：
这块屏更适合工业HMI、人机界面、医疗设备、农业设备、户外或强光下可视要求较高的嵌入式终端。
原因很明确：它是8.4英寸SVGA（800×600），亮度达到1200cd/m²，并且是-30~80℃的宽温工业屏。
不太适合的场景主要有两类：
一类是主板没有LVDS输出的方案；
另一类是需要触摸一体化、默认就要带触控的项目，因为官方资料明确写的是Touchscreen:None。
Q2：选型时先核对哪3–5个关键参数？
A：
这块屏优先核对下面5项：
1.尺寸：8.4英寸。
2.分辨率：800×600。
3.接口：LVDS。
4.亮度：1200cd/m²。
5.结构尺寸：199.5×149×11.5mm。
如果项目环境比较苛刻，再补核工作/存储温度-30~80℃。这些都是官方页面能直接确认的硬参数。
Q3：替代时最容易出错的点是什么？
A：
替代时最容易错的，不是“8.4寸”本身，而是接口、亮度等级、温区和结构尺寸。
这块屏官方定位就是SVGA+LVDS+1200nit+-30~80℃的工业高亮方案，如果替代屏虽然同尺寸同分辨率，但接口不是LVDS，或者亮度、温区、外形厚度不一致，项目落地时就很容易出问题。
还有一个很实用的点：京瓷官网已经明确把它标成T-55786GD084J-LW-AHN的替代型号。
也就是说，如果你原来在看这个老型号，现在切到TCG084SVLAECNN-AN40才是更稳妥的官方替代路径。
Q4：配触摸、驱动板、线束时要注意什么？
A：
先说触摸：这块屏官方资料明确是无触摸，所以如果项目要做触控，应该把显示模组和触摸方案分开核对，不要默认它是带触摸的一体屏。
再说驱动板：驱动板要确认能输出800×600的LVDS信号，并且整机要围绕这块屏的高亮和宽温特性去配电与散热，不能只看“8.4寸能亮就行”。
线束这块，京瓷官网给了一个很关键的信息：这块屏对应的I/F+B/LCable型号是OAI-80038AA-2008-A。
如果你是新项目或替换老项目，线束核对最好优先参照这个官方配套信息，而不是只凭接口外观去判断。
Q5：这块屏还有哪些实际使用上的注意事项？
A：
这块屏是AWV-NormallyBlack，不是普通窄视角TN路线；官方页面给出的水平和垂直可视角都是-85/85，更适合多角度查看的工业设备。
另外，它的亮度是1200cd/m²，这意味着它很适合高亮应用，但整机设计时也更应该重视背光供电、热管理、前框遮光和整体功耗余量。
这部分官方页面没有展开到更细的电气参数，所以项目上最好还是以原厂规格书或代理商工程资料做最终对接
