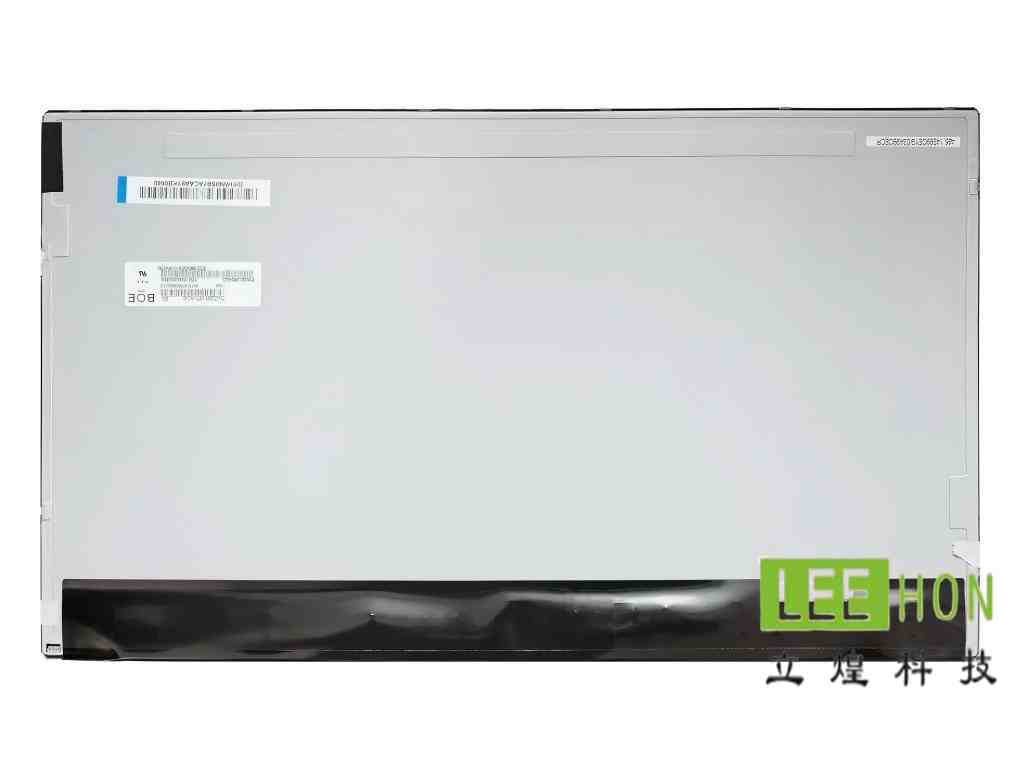

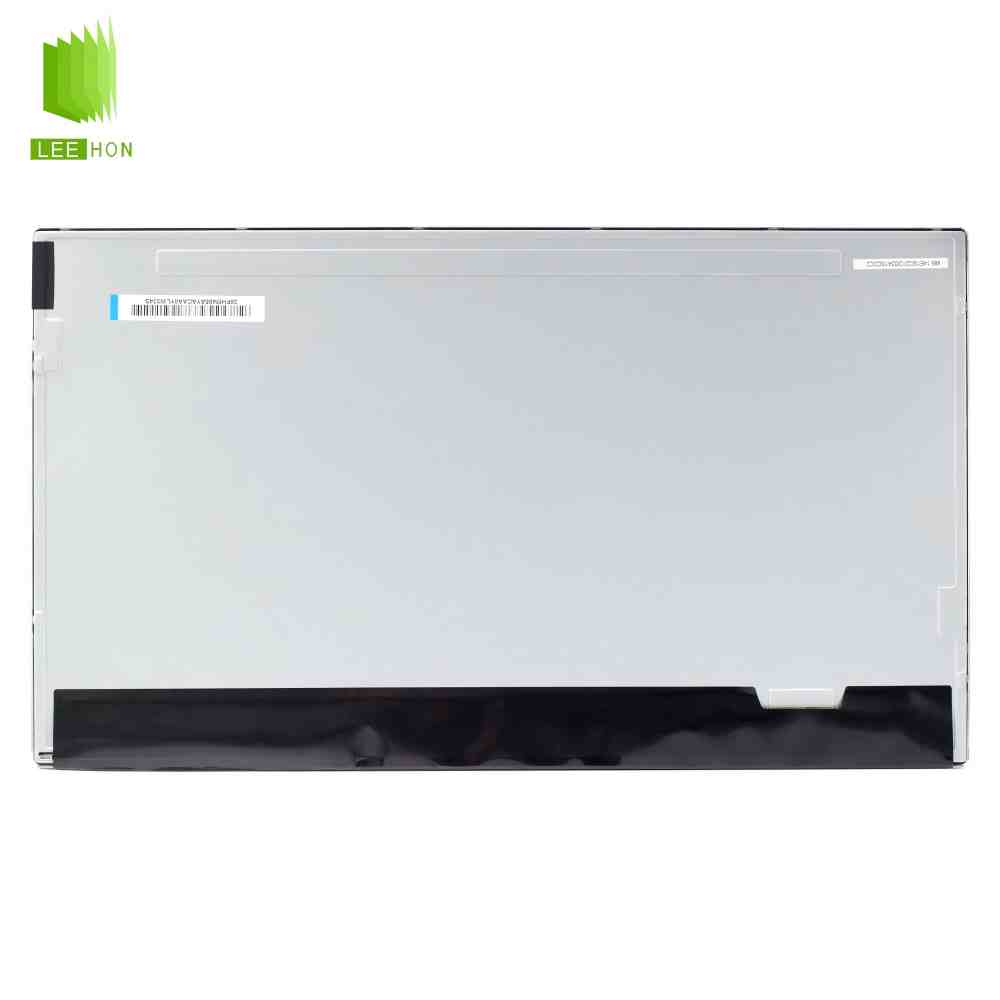

| 京东方LCD工业液晶屏MV238FHM-N10 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | MV238FHM-N10 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 电脑显示器 |
| 典型特征 | - | 白光LED背光，端子倒装，表面雾面 TCO 7.0 , ES 8.0 compliant, Reverse type, LBL optional |
| 备注信息 | - | TCO 7.0 , ES 8.0 compliant, Reverse type, LBL optional |
| 面板尺寸 | 面板尺寸 | 23.8英寸 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.2745×0.2745 [92PPI] | |
| 点间距 (mm) | 0.0915×0.2745 | |

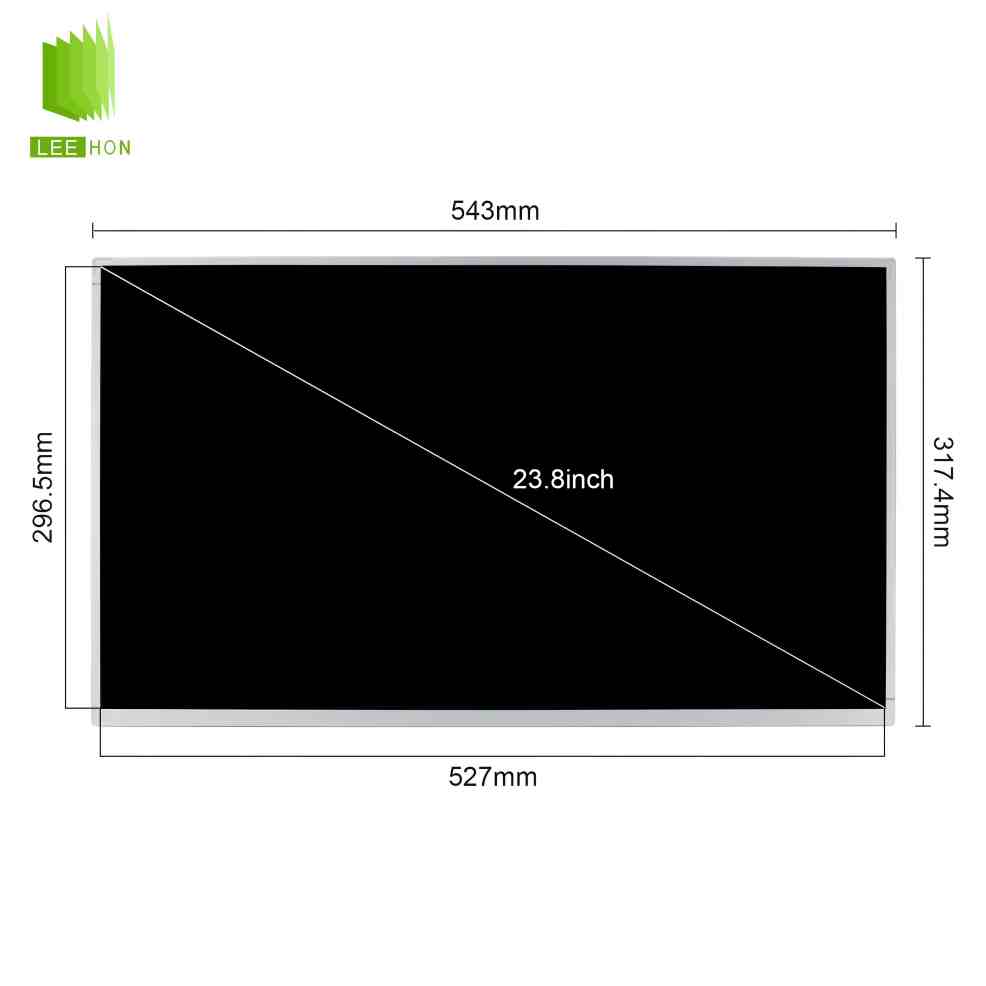

| 结构尺寸 | 显示区域 (mm) | 527.04(H) × 296.46(V) |
| 可视区域 (mm) | 530.2(H) × 299.6(V) | |
| 外观尺寸 (mm) | 543(H) × 317.4(V) | |
| 外观厚度 (mm) | 8.2/11.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形, 有边框 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 2.32Kgs (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征-基本信息 | 面板亮度 | 250 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 14 (Typ.)(G to G) | |
| 视角方向 | 全视角 | |
| 工作模式 | HADS，常黑显示，透射式 | |
| 光学特征-对比度 | 对比度 | 1000 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.33 (Max.)(9 points) |
| 翻转扫描 | - | No |
| 工作频率 | - | 75Hz |
| 功率消耗 | - | 13.35/14.68W (Typ./Max.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 数量 | 17S3P | |
| 形状 | 3串 | |
| 寿命(小时) | 30K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 51/52.7V (Typ./Max.) |
| 电流供应 | 65/70mA (Typ./Max.) | |
| 功率消耗 | 9.95/10.28W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3708K-S06N-00L | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CNAACC | |
| 驱动电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.68/0.88A (Typ./Max.)(60Hz) | |
| 功率消耗 | 3.4/4.4W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30R-C23 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
常见问题
MV238FHM-N10是BOE生产的23.8英寸a-SiTFT-LCD模组，采用FHD（1920×1080）分辨率、ADS（广视角，IPS类）面板、250cd/m²亮度、1000:1对比度，配备30pinLVDS接口和WLED背光（无内置驱动板），适合标准工业与商用显示应用。
Q1：这块屏适合什么设备？
这块屏适合台式电脑显示器、一体机（AIO）、工业控制显示终端、过程控制器、监控显示系统以及需要广视角和标准分辨率的固定式商用或办公显示设备。
Q2：不适合什么场景？
这块屏不适合需要高亮度（强环境光下清晰显示）的户外或强光照射应用、极低功耗的便携式或电池供电设备、要求超宽温范围（超出0~50℃）的严苛工业现场、以及对成本极为敏感但需要更高亮度或更高对比度的大批量消费类高端显示产品。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（23.8英寸、1920×1080FHD）
接口类型（LVDS2ch8-bit，30pin）
亮度（250cd/m²）与对比度（1000:1）
工作温度范围（0~50℃）
背光配置（WLED，无内置LEDDriver）以及整体机械尺寸（约543×317.4×11.4mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（30pinLVDS的具体顺序与极性）、分辨率时序兼容性（FHD1920×1080与WUXGA1920×1200的差异）、机械外形尺寸与安装孔位置、背光驱动需求（本款无内置Driver与带Driver面板的差异），以及ADS广视角面板与TN面板在视角、色彩和响应时间上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或色彩偏差。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持23.8英寸FHD（1920×1080）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性；配驱动板时必须选择支持1920×1080@60Hz、LVDS2ch8-bit30pin输出，并能提供稳定背光恒流驱动的工业级驱动板；线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号的详细规格书对比、与其他类似面板（例如G240HW01V1或MV238FHM其他版本）的差异分析，可以联系立煌科技
