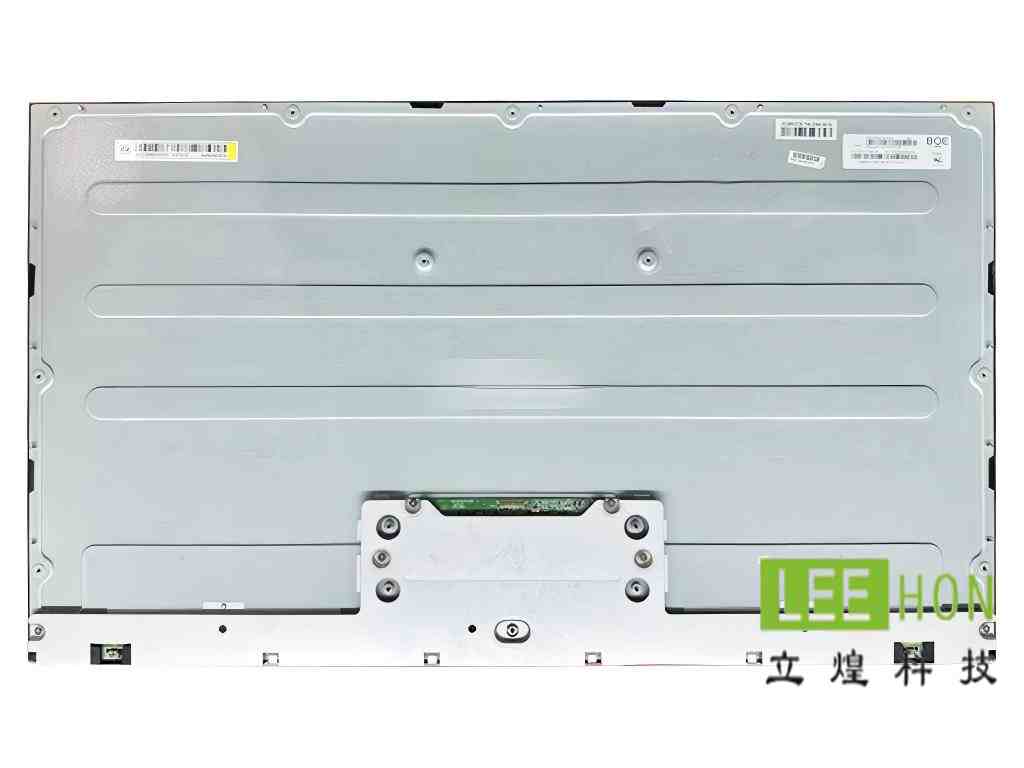

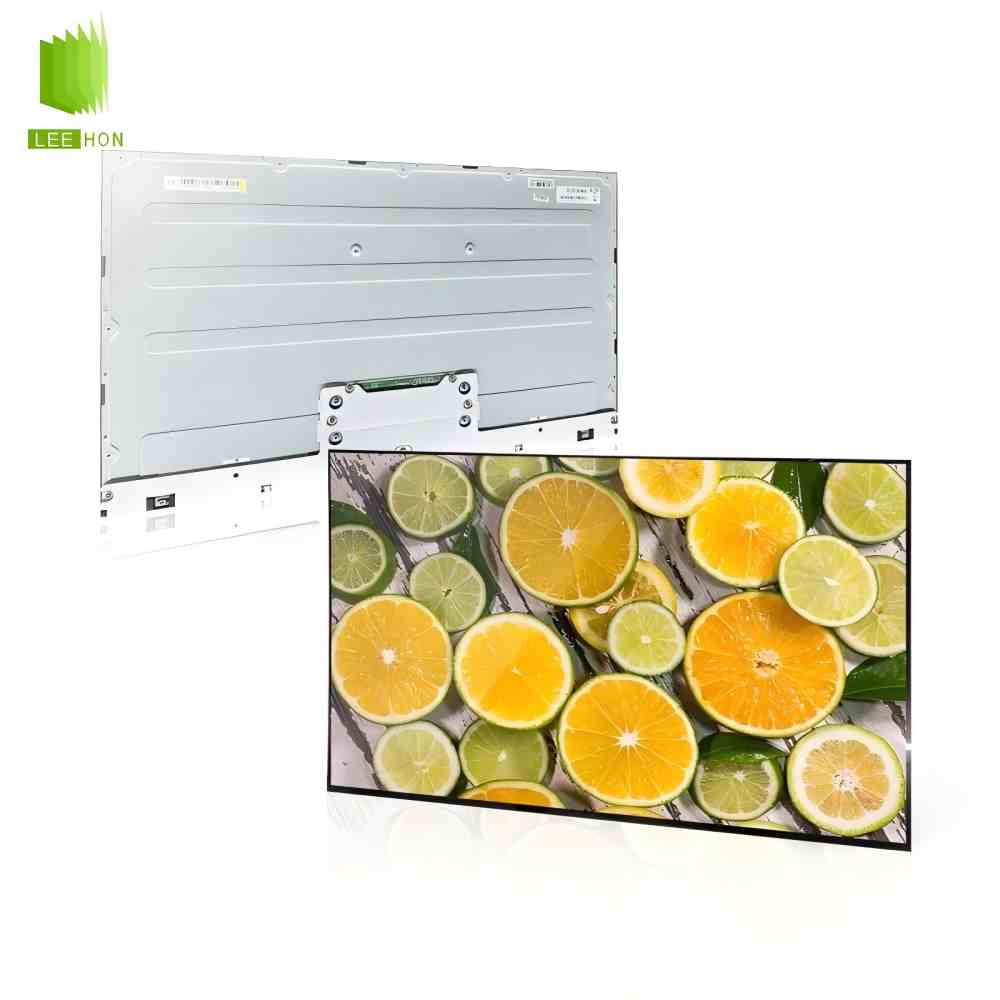

| 京东方31.5寸LCD液晶模组MV315QUM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京东方 |
| 型号名称 | MV315QUM-N10 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 31.5寸 | |
| 适用于 | 电脑显示器 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.2G (11.76 m/s²) | |
| 典型特征 | - | DCI-P3，sRGB，3边无边框，白光LED背光，端子倒装，10位灰阶，表面雾面 3-side borderless, ES8.0/TCO8.0/CEL1/CEC compliant, sRGB |
| 备注信息 | - | 3-side borderless, ES8.0/TCO8.0/CEL1/CEC compliant, sRGB |
| 像素特征 | 分辨率 | 3840(RGB)×2160, UHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.06053×0.18159 mm | |
| 像素间距(W×H) | 0.18159×0.18159 mm [139PPI] | |
| 物理尺寸 | 显示尺寸 | 697.306(W)×392.234(H) mm |
| 外观尺寸 | 709.4(W)×412(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 9.5/15.2 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形, 3边无边框 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Rear mounting holes |
| 其它细节 | 重量 | 4.55Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.91 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.82 | |
| DCI-P3覆盖率 | 0.9 | |
| Rec.2020覆盖率 | 0.67 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 35.72/46.57W (Typ./Max.) |
| 信号电气 | 输入电流 | 0.8/1.7A (Typ./Max.) |
| 输入电压 | 10.0V (Typ.) | |
| 功率消耗 | 8/17W (Typ./Max.) | |
| 信号接口 | eDP (4 Lanes), HBR2 (5.4G/lane) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P4L-060A | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | 11S4P×2CN | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | - | |
| 灯管形状 | 4串×2端子 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 33/35.2V (Typ./Max.) |
| 输入电流 | 105/110mA (Typ./Max.) | |
| 功率消耗 | 27.72/29.57W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 2 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 灯管驱动 | - | 无 |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合32英寸4K室内显示器、工业显示终端、信息发布屏、自助设备显示端、商显一体机这类项目。因为目前能确认它是32英寸UHD、eDP接口、350nit亮度，整体更偏常规室内4K显示路线。它不太适合主板没有eDP输出的方案，也不太适合强户外直射阳光或需要高亮半户外显示的场景。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：32.0英寸、3840×2160；
2）接口类型：eDP；
3）接口针脚：30pin；
4）显示区尺寸：约697.3×392.2mm；
5）外形尺寸：约709.4×412×15.2mm。
这几项先对上，主板、结构和线束才有机会直接兼容。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样32寸、同样4K”，而是接口体系和结构尺寸。这块屏目前能确认是eDP30pin，如果替代屏虽然尺寸和分辨率一样，但接口换成LVDS或别的路线，就很容易出现点不亮、链路不兼容、驱动板不能直接通用的问题。另一个高频错误是忽略外形厚度和边框结构，32英寸面板只要外形尺寸差一点，前框、固定孔位和压框空间就可能全都要改。
Q4：配驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出3840×2160的eDP信号，而不是只支持LVDS或低分辨率eDP。再说线束：因为目前能确认它是30pineDP，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和背光控制相关定义是否一致。
做项目时，eDP线束长度、屏蔽和做工也要重视，不然样机阶段就容易出现黑屏、闪屏或不稳定。
Q5：如果项目还要配触摸，有什么要注意的？
A：这块屏目前公开资料能确认的是屏本体不带标准触摸信息，所以更稳妥的做法是把液晶模组和触摸方案分开核对。实际项目里，先按它已确认的显示区约697.3×392.2mm和外形尺寸去核触摸盖板、贴合区和前框开窗，会比只看“32寸能不能配”更靠谱。
