| 京东方液晶模组EV116FHM-N10 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | EV116FHM-N10 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 11.6寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0445×0.1335 mm | |
| 像素间距(W×H) | 0.1335×0.1335 mm [190PPI] | |

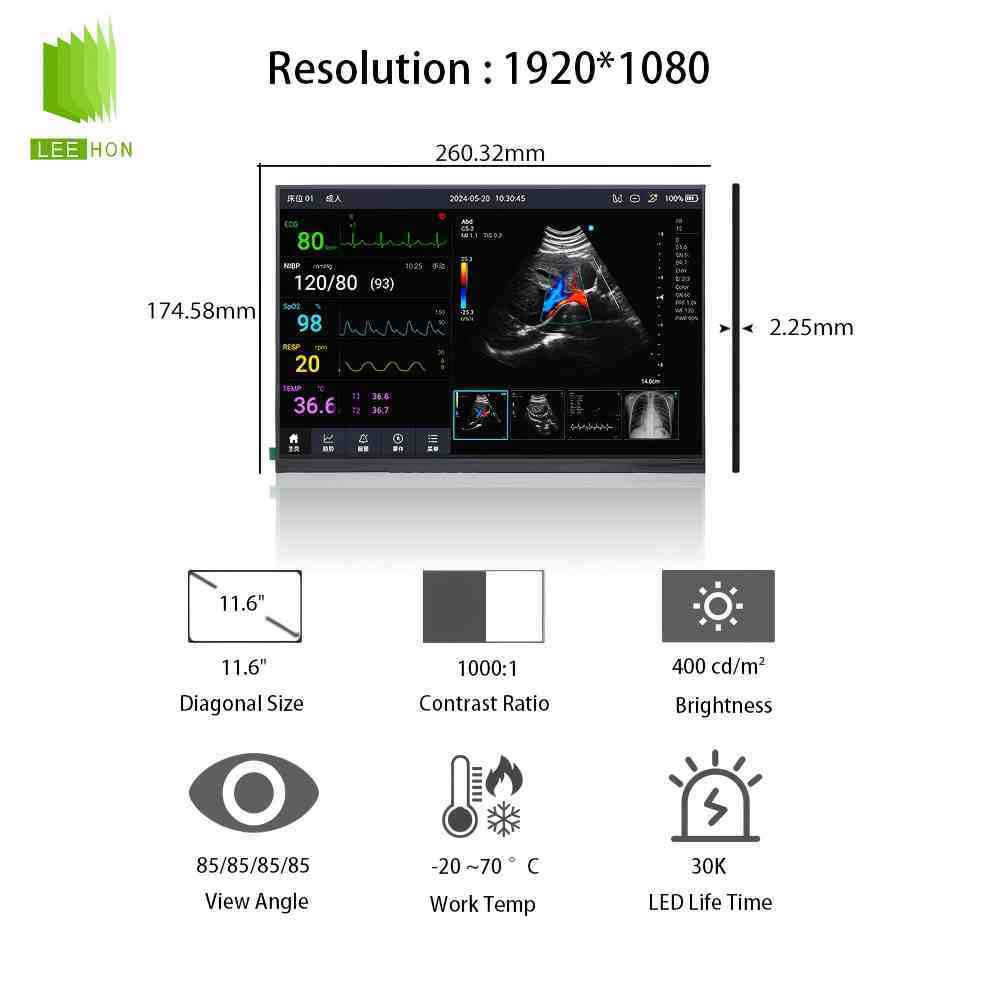

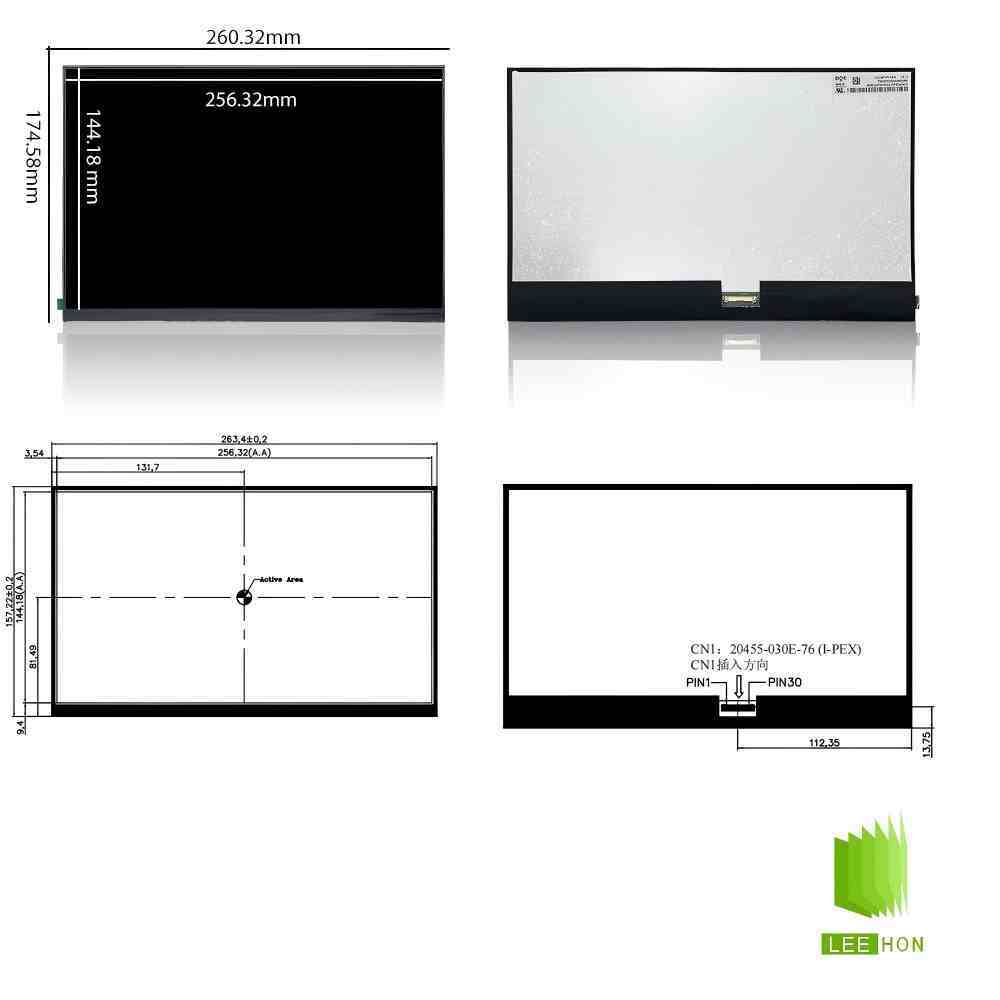

| 结构尺寸 | 显示尺寸 | 256.32(W)×144.18(H) mm |
| 外观尺寸 | 260.32(W)×174.58(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 2.25/4.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 安装方式 | Without | - |
| 其它详情 | 重量 | TBD |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | - |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 色彩性能 | 色度 | - |
| 颜色数量 | 16.7M (8-bit) | |
| 刷新频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | - | |
| 信号接口 | eDP (2 Lanes) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 宇宙 |
| 型号 | IS050-L30B-C10 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 8S5P | |
| 灯管电气 | 输入电流 | 100mA (Typ.) |
| 输入电压 | 12±1.0V | |
| 背光驱动 | 含LED驱动 | - |
| 驱动电气 | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) |
EV116FHM-N10液晶屏常见问题
Q1：EV116FHM-N10 是什么品牌、尺寸、分辨率与面板类型？
A：京东方（BOE） 原厂工业级液晶模组，11.6 英寸 16:9 宽屏，分辨率1920×1080（FHD）、190PPI；采用ADS 广视角（类 IPS） 面板，a-Si TFT-LCD，表面雾面防眩光（Haze25%）+3H 硬化防刮，无触摸、常黑透射式。
Q2：这款屏亮度、背光、寿命与功耗参数如何？
A：典型亮度400 cd/m²（400 尼特），对比度1000:1（Typ.）；侧入式 WLED 白光背光，内置 LED 驱动，背光寿命≥30000 小时；屏体供电3.3V（Typ.），整机典型功耗约 6.8W，低功耗适配嵌入式 / 便携设备。
Q3：EV116FHM-N10 的信号接口、引脚与驱动兼容性？
A：信号接口为eDP 1.2（2 Lane 双通道）、30Pin 端子（1.25mm 间距），8-bit 灰阶、16.7M 色；仅兼容 eDP 主控 / 驱动板，不兼容 LVDS 接口，替换 / 改装时必须确认主板输出为 eDP 信号。
Q4：它的宽温、可视角度、抗震等工业特性如何？
A：工作温度 - 20℃~+70℃、存储 - 30℃~+85℃，满足宽温工业 / 车载环境；全视角85/85/85/85°（Typ., CR≥10），无明显偏色；响应时间 30ms（Tr+Td）；抗震等级1.5G（14.7m/s²），抗电磁干扰优于消费级屏。
Q5：EV116FHM-N10 主要应用在哪些设备场景？
A：主打宽温工业、车载、便携高清显示，典型应用：工业手持终端 / 工控平板、车载中控 / 副驾屏、医疗便携检测设备、户外嵌入式终端、机床 / 设备操作小屏、自助终端、轻薄工业一体机等严苛工况场景。
