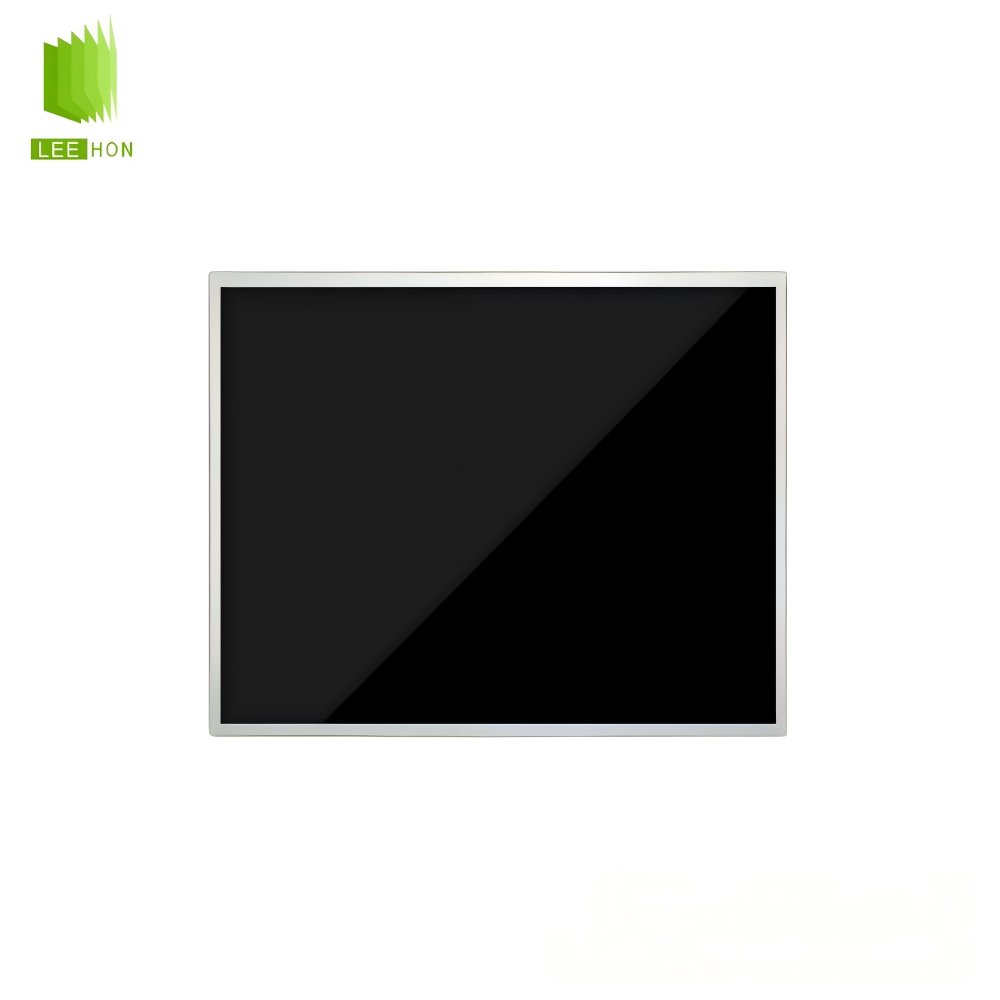

| 京东方代理:液晶屏AV035LQM-N10-28P0参数特征表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 面板品牌 | 京东方液晶屏 |
| 面板型号 | AV035LQM-N10-28P0 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 95 °C | |
| 耐振动性 | 10.0G (98 m/s²) | |
| 面板应用 | - | 工业、户外高亮、手持设备、车载显示 |
| 典型特征 | - | sRGB, 宽温, 高亮度, 白光LED背光, 表面雾面 |
| 结构概况 | 面板尺寸 | 3.5英寸 |
| 重量 | 60.0g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，反射率 6.0% (Max.) | |
| 像素特征 | 像素数量 | 320(RGB)×240, QVGA |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.073×0.219 | |
| 像素间距 (mm) | 0.219×0.219 [115PPI] | |
| 结构尺寸 | 显示区域 (mm) | 70.08(H) × 52.56(V) |
| 可视区域 (mm) | - | |
| 外观尺寸 (mm) | 84.4(H) × 70(V) | |
| 外观厚度 (mm) | 8.1/23.1 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装方式 | - | Rear mounting poles (2-Φ2.6) |
| 光学基本信息 | 面板亮度 | 750 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 | 30 (Max.)(Tr+Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 对比度 | - | 100 : 1 (Min.) (透射) |
| 显示颜色 | 色温 | 6835K |
| 显示颜色 | 262K (6-bit) | |
| 白色色度 | X:0.307; Y:0.327 | |
| 1931色域 | NTSC比值 | 71% |
| sRGB覆盖率 | 98% | |
| Adobe RGB覆盖率 | 74% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 53% | |
| 低蓝光护眼 | - | - |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 驱动IC | - | COG 已邦定 HX8238-A02BPD400 |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 1S6P | |
| 形状 | 6串 | |
| 寿命(小时) | 20K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 2.55/2.8/3.2V (Min./Typ./Max.) |
| 电流供应 | 36mA (Typ.) | |
| 功率消耗 | 0.61W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 背光驱动 | 无 | |
| 接口类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 10/15mA (Typ./Max.) | |
| 功率消耗 | - | |
| 信号逻辑电压 | - | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 信号系统 | Parallel RGB (1 ch, 6-bit) + SPI | |
| 接口类型 | FPC | |
| FPC详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 42 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
AV035LQM-N10-28P0常见问题
AV035LQM-N10-28P0是一块偏车载/工业小尺寸显示的3.5英寸QVGA屏，核心特点是320×240分辨率、TTL接口、约750nit高亮、WLED背光、262K色，并且公开资料给到-30~85℃宽温信息；它更适合做小型仪表、车载辅助显示、手持终端、设备状态屏这类界面不复杂但要求可视性和环境适应性的项目，选型时最怕把它当成普通3.5寸低亮屏或LVDS/eDP屏去替。
Q1：这个型号更像车载屏，还是普通设备小屏？
A：它更偏车载/工业设备小屏。公开汽车显示列表里把AV035LQM-N10-28P0列为3.5英寸、320×240、TTL、750nit、-30~85℃，这套参数比普通低亮小屏更适合车载辅助显示、小型仪表、工控状态屏、手持检测设备。
Q2：哪些项目不建议直接拿它上？
A：不建议直接用于主板只有LVDS、eDP、MIPI输出的方案，因为公开资料确认它是TTL接口；也不太适合需要复杂高清UI的设备，因为它是320×240QVGA，更适合菜单、状态、数值、告警等基础界面。
Q3：第一次问供应商，不要问散了，先问哪几项？
A：先把3.5英寸、320×240、TTL接口、750nit亮度、WLED背光、262K色、-30~85℃温区这几项确认清楚。结构上公开汽车显示列表还能看到外形尺寸为84.4×70mm，这对前框开窗和安装空间很关键。
Q4：同样是3.5寸小屏，替代时为什么容易出问题？
A：因为3.5寸只是外观尺寸，真正决定能不能替的是接口、分辨率、亮度、背光和结构尺寸。AV035LQM-N10-28P0公开资料指向TTL+320×240+750nit+WLED；如果替代屏换成LVDS/MIPI，或者亮度只有普通300nit左右，原来的主板、屏线和现场可视效果都可能不匹配。
Q5：配驱动板和线束时，工程上先卡哪一关？
A：先卡TTL输出和线序定义。驱动板要能输出320×240的TTL信号，线束要核对TTL数据线、同步/时钟线、电源脚和背光脚位；不要只看“能插上”。触摸部分公开资料没有稳定确认它是固定触摸一体版本，所以项目要触摸时，建议按外加触摸方案单独匹配。
Q6：这块屏实际使用时最容易忽略什么？
A：容易忽略它的高亮和宽温属性。750nit小屏在封闭设备里要比低亮屏更重视背光供电、散热和亮度策略；-30~85℃适合更严苛环境，但整机仍要做好防凝露、接地、线束固定和抗震。换句话说，它不是只要点亮就行，量产时还要看长期稳定性。
