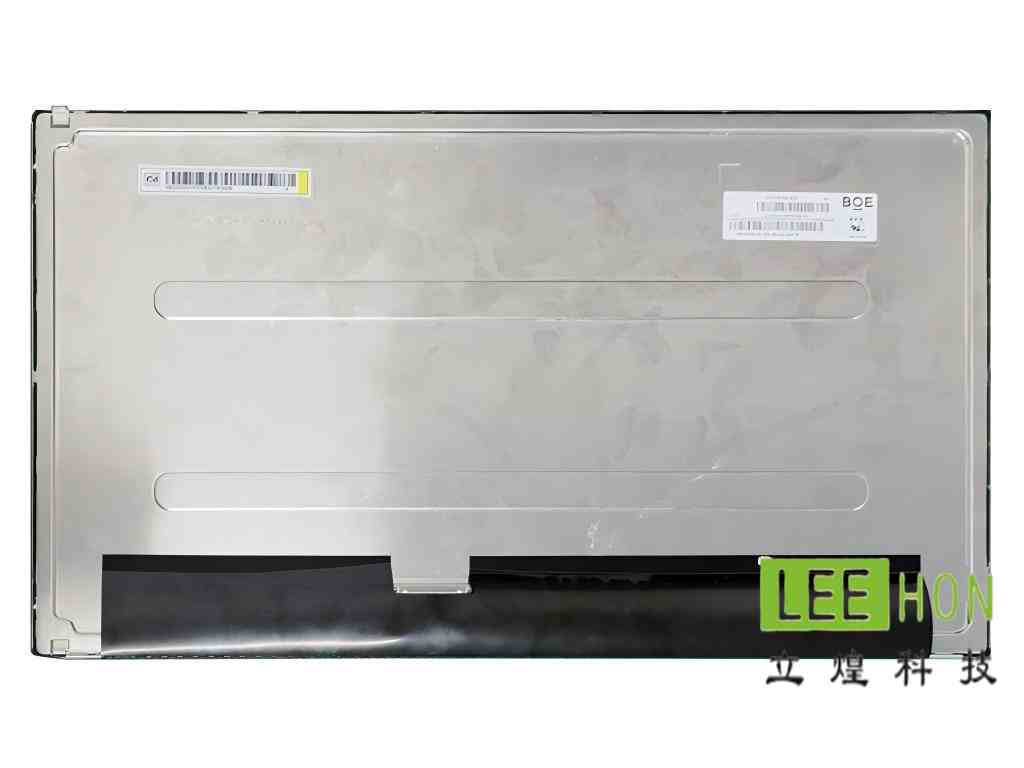

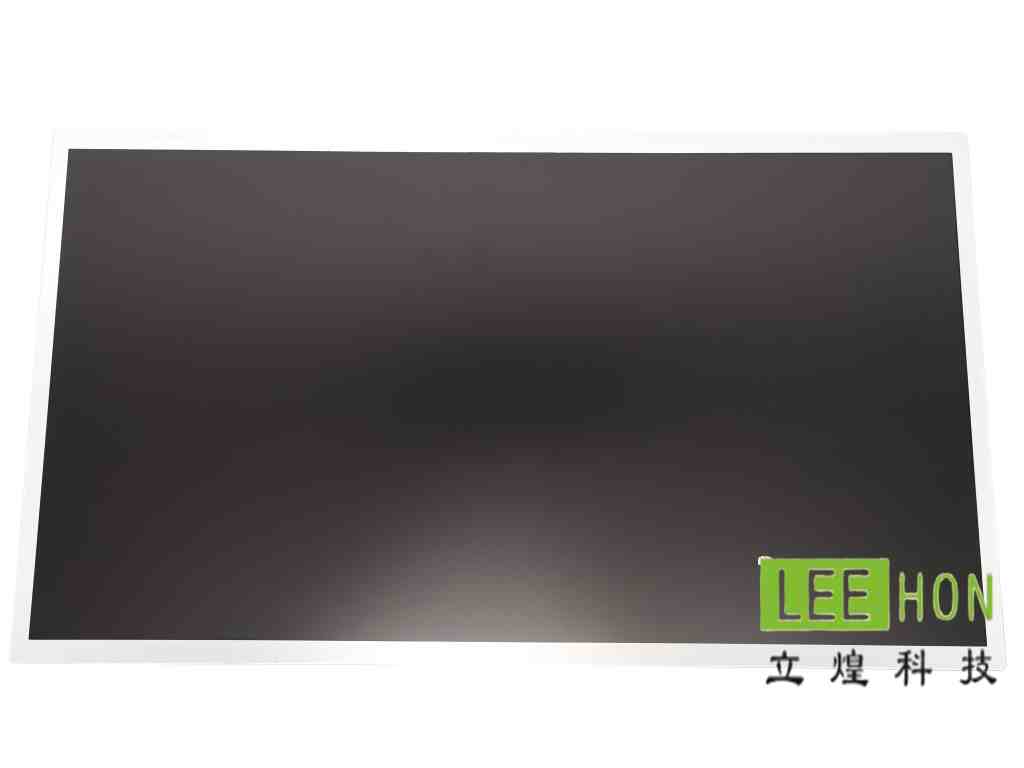

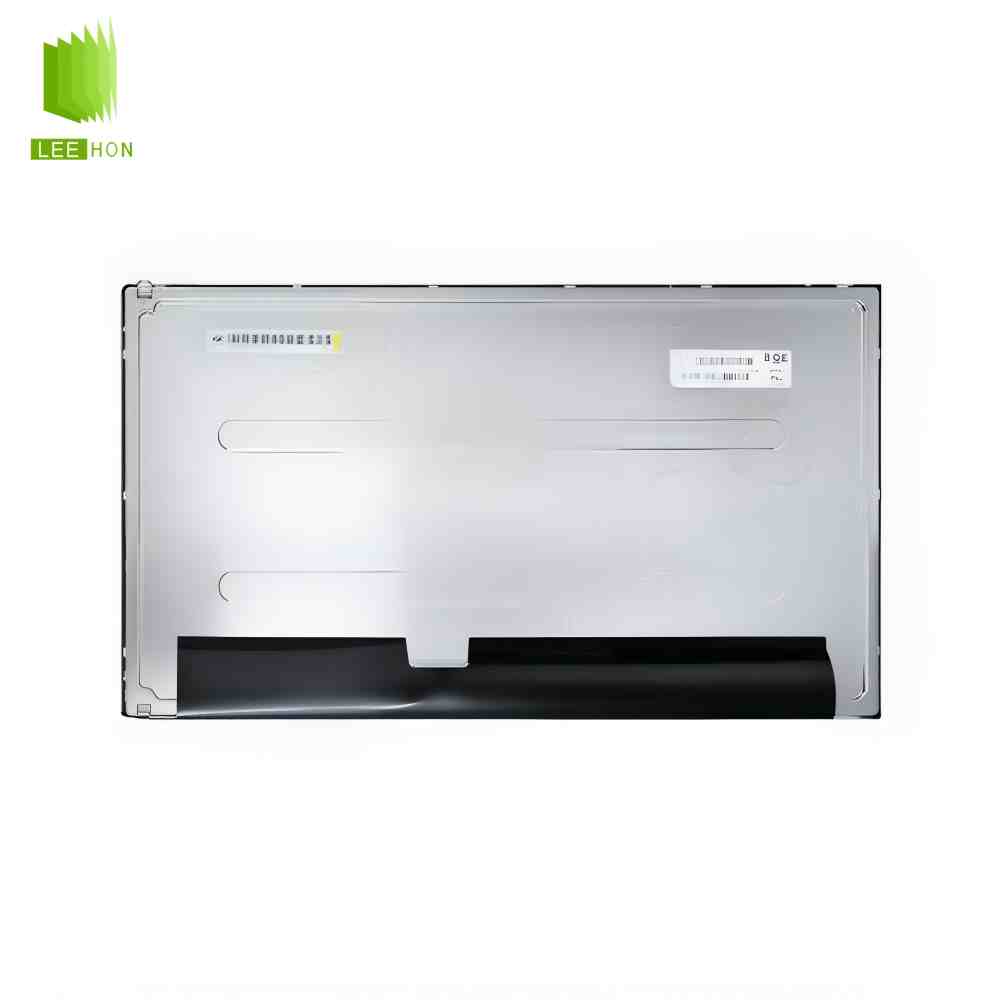

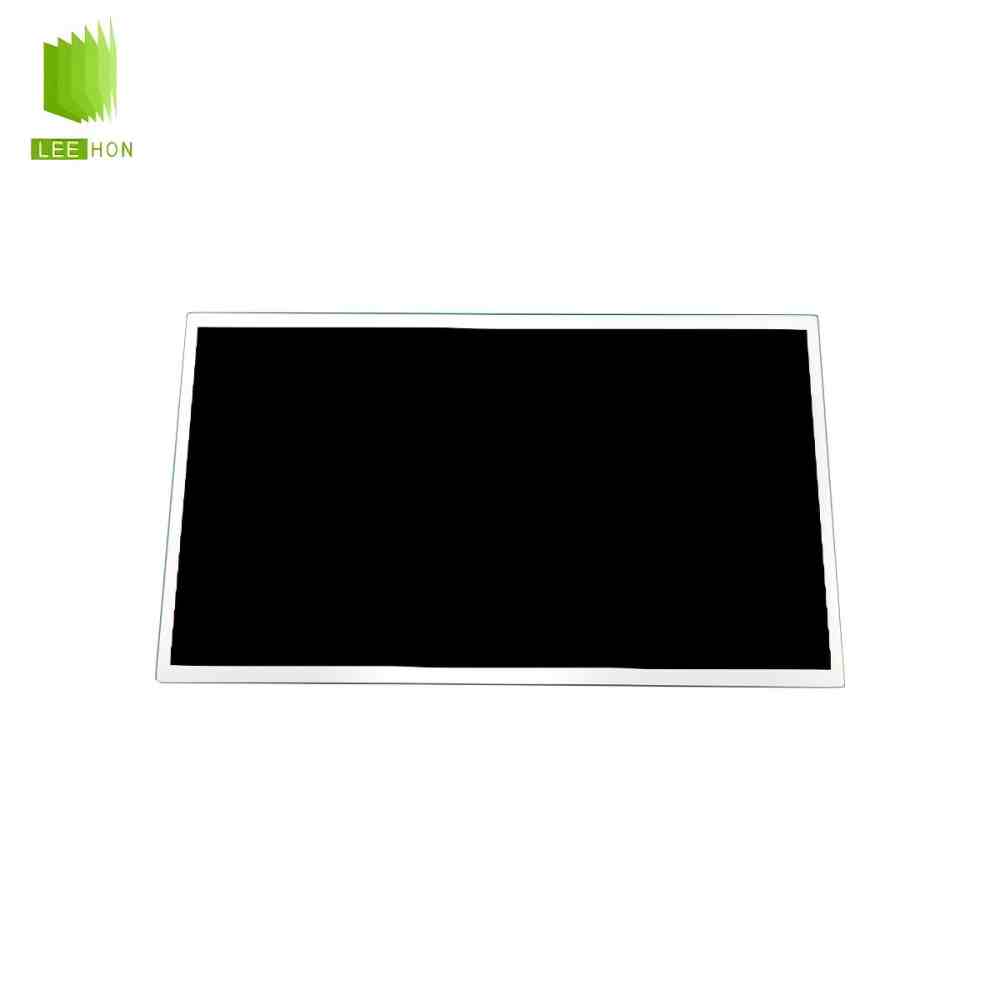

| 京东方21.5寸LCD工业液晶模组DV215FHM-R10 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | DV215FHM-R10 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 21.5" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~~ 70 °C |
| 工作温度 | -20 ~~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.0G (9.8 m/s²) | |
| 典型特征 | - | 超高亮度，白光LED背光，寿命大于5万小时，表面雾面 Reverse type |
| 备注信息 | Reverse type | - |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0831×0.241 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2493×0.241 (H×V) [102PPI] | |
| 结构尺寸 | 显示区域(mm) | 478.656(H) × 260.28(V) |
| 开口区域(mm) | 481.1(H) × 262.7(V) | |
| 外观尺寸(mm) | 499(H) × 286.2(V) | |
| 外观厚度(mm) | 10.7/15.2 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 17:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 其它参数 | 重量 | 2.00Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 显示亮度 | 1500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 14 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33 (Typ.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | 60Hz | |
| 翻转扫描 | No | |
| 功率总耗 | 36/40.1W (Typ./Max.) | |
| 信号电气 | 电压供应 | 5.5V (Typ.) |
| 电流供应 | 1.0/2.0A (Typ./Max.) | |
| 功耗 | 5/7W (Typ./Max.) | |
| 信号类型 | LVDS | (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源(顶部和底部) | |
| 数量 | 17S4P | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 51±3.4V |
| 电流供应 | 76mA (Typ.) | |
| 功耗 | 31/33.1W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI1406M1VL0-NH | |
| 数量 | 2 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 背光驱动 | 无 | |
常见问题
这是一款21.5英寸、1920×1080、1500亮度、LVDS30pin、广视角、宽温型的高亮工业液晶屏，属于强环境光下可读性很强的FHD工控屏，更适合半户外和高环境光设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、交通设备、车载/特种设备、半户外自助终端、户外高亮显示设备。公开资料显示它是21.5寸、1920×1080、约1500cd/m²、89/89/89/89广视角、-20~85℃，而且应用方向明确偏工业、交通、户外高亮，所以它不是普通室内显示屏路线。
Q2：不适合什么场景？
它不太适合只追求低成本普通室内显示的项目，因为这块屏本身就是高亮工业方案，规格明显高于基础需求。它也不适合只支持eDP的主板平台，因为公开资料较一致地指向它采用LVDS（2ch,8-bit）30pin，不是eDP。再一个，如果整机电源、背光驱动能力和散热空间比较紧张，也不太适合直接上这类高亮屏，因为它的背光和热设计要求会比普通250nit、300nit屏更高。前两点来自公开资料，后一点是高亮项目的工程判断。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。DV215FHM-R10是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和信号体系。公开资料明确它采用LVDSInterfacewith2Port4Pair，供应链页面普遍对应到30pin/LVDS（2ch,8-bit）。这一步最关键，因为很多人会先看尺寸和亮度，最后才发现主板接口根本不匹配。
然后看亮度、视角和显示模式。这块屏常见参数是1500nit、1000:1、89/89/89/89、ADS/NormallyBlack、6bit+FRC，说明它不只是高亮，侧看一致性也比TN屏更好。
最后看显示区和外形尺寸。公开资料里常见有效显示区约478.656×260.28mm，外形尺寸约499×286.2×10.7mm，有些供应链页面会写到15.2mm厚度，所以量产前最好以当批规格书或实物为准。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是1500nit，和普通250nit、300nit、500nit的21.5寸屏不是同一档，现场观感会差很多。
第二点，是只看“都是LVDS30pin”，不继续核对双通道、线序、供电脚和背光控制脚。公开资料能确认它是LVDS2ch8-bit/30pin，但工业项目里白屏、花屏、色阶异常，常常都出在线束和位宽没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它不带背光驱动。公开资料明确写到这块屏是WLED，50KHours，WithoutDriver，所以替代时不能只看LCD逻辑接口，还要单独确认背光供电和调光方式。
第四点，是忽略温度范围口径差异。BOE官方页面写-20~85℃，但部分供应链页面写成-20~60℃。做工业项目时，最好按BOE官方口径加上当批规格书双重确认，不要只凭单一供应商网页下判断。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏公开资料里的有效显示区约478.656×260.28mm，外形约499×286.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是30pin双通道LVDS，而且背光不带Driver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→高亮约1500nit→广视角→显示区478.656×260.28附近→外形499×286.2附近→背光无Driver→宽温型。
这样筛会比只按“21.5寸FHD屏”找更稳，因为DV215FHM-R10的关键点不只是尺寸和分辨率，还包括1500nit、30pin双通道LVDS、广视角、无背光驱动和工业宽温属性这几个组合特征。
