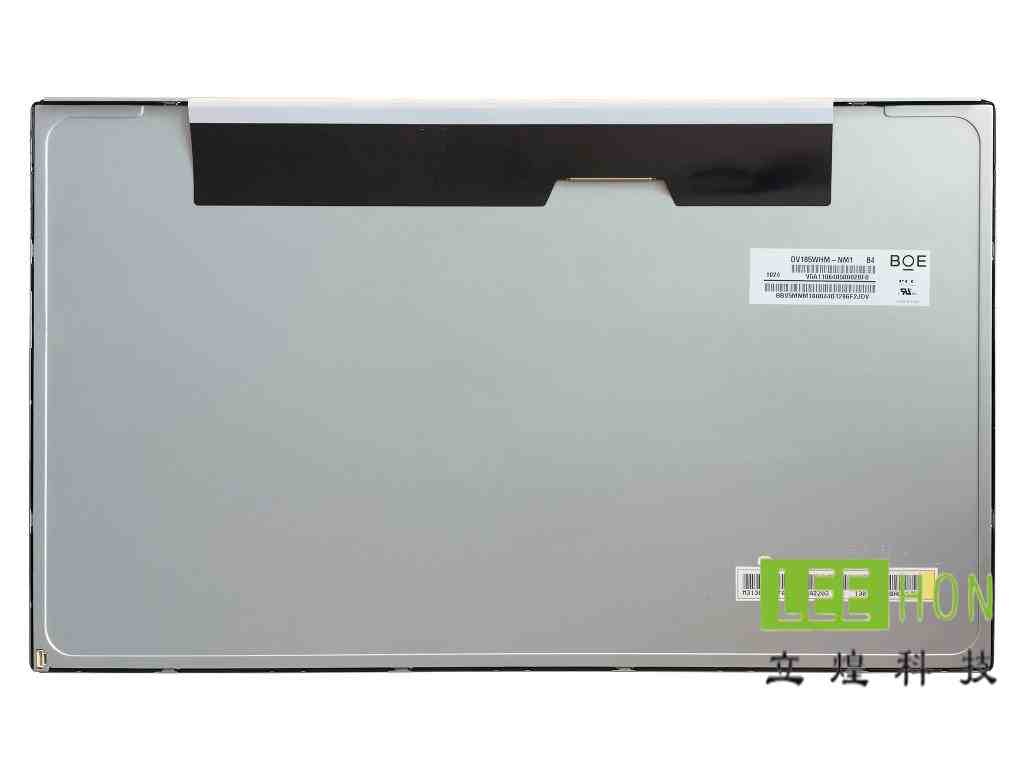

| 京东方18.5寸LCD工业液晶模组DV185WHM-NM1 应用详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | DV185WHM-NM1 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业 | |
| 对角尺寸 | 18.5" | |
| 应用环境 | 存储温度 | -20 ~~ 60 °C |
| 工作温度 | 0 ~~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，白光LED背光，端子正装，表面雾面 ES 6.0 compliant |
| 备注信息 | ES 6.0 compliant | - |
| 京东方液晶模组DV185WHM-NM1 结构详情表 | ||
| 类别 | 参数 | 详情 |
| 像素特征 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.100×0.300 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.300×0.300 (H×V) [84PPI] | |

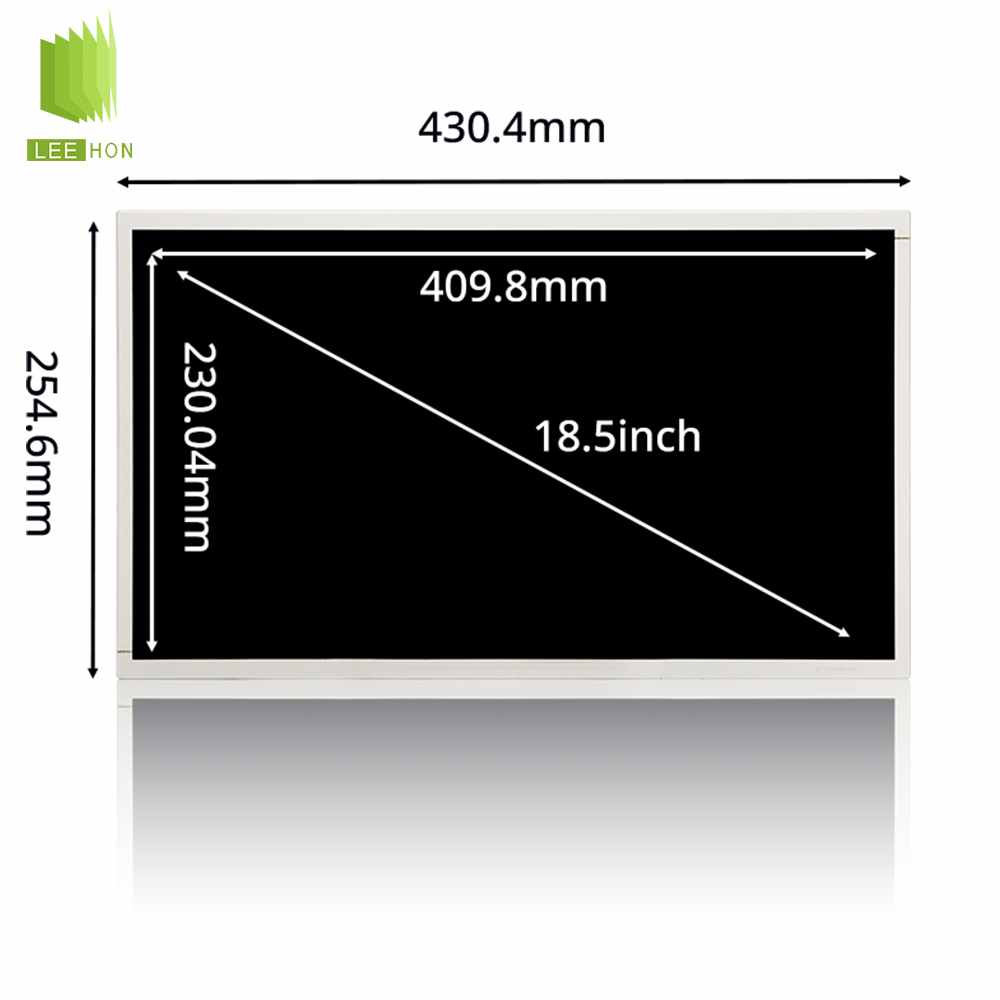

| 结构尺寸 | 显示区域(mm) | 409.8(H) × 230.4(V) |
| 开口区域(mm) | 413.4(H) × 234.0(V) | |
| 外观尺寸(mm) | 430.4(H) × 254.6(V) | |
| 外观厚度(mm) | 7.7/11.4 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Without | - |
| 其它参数 | 重量 | 1.30Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 京东方液晶模组DV185WHM-NM1 光学详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 14 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 京东方液晶模组DV185WHM-NM1 电子详情表 | ||
| 类别 | 参数 | 详情 |
| 帧频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 功率总耗 | 8.62/10.33W (Typ./Max.) | - |
| 京东方液晶模组DV185WHM-NM1 信号详情表 | ||
| 类别 | 参数 | 详情 |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.5/0.72A (Typ./Max.) | |
| 功耗 | 2.5/3.6W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | - |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P1C8B-170A | |
| 京东方液晶模组DV185WHM-NM1 光源详情表 | ||
| 类别 | 参数 | 详情 |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源(右边) | |
| 数量 | 6S4P | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 17.4/18.0/19.8V (Min./Typ./Max.) |
| 电流供应 | 100mA (Typ.) | |
| 功耗 | 7.2/7.92W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3708K-Q06N-00R | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 背光驱动 | 无 | - |
常见问题
这是一款18.5英寸、1366×768、250亮度、LVDS30pin、广视角的工业液晶屏，属于更偏室内型大尺寸工控显示方案，优势在于结构成熟、视角好、配套相对常见。
Q1：这块屏适合什么设备？
更适合工业设备操作界面、医疗辅助显示、检测仪器、自助终端、室内信息显示设备、工控一体机这类以室内使用为主、需要大尺寸显示但不追求高亮户外可视性的项目。它本身是18.5寸、1366×768、16:9，并且采用ADS/广视角方案，侧看和多人查看时会比传统窄视角屏更友好。
Q2：不适合什么场景？
它不太适合强光、半户外、阳光直射的场景，因为这块屏典型亮度约250cd/m²，属于常规室内亮度，不是高亮工业屏路线。
它也不适合需要全高清1920×1080的项目，因为它的分辨率是1366×768。如果主板平台只支持eDP，它同样不适合，因为公开资料显示它采用的是LVDS（1ch8-bit）30pins。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。DV185WHM-NM1是18.5寸、1366×768、16:9，不能只看“18.5寸”，因为这个尺寸里也有1920×1080的方案。
再核对接口、针数和供电。这块屏公开参数显示为LVDS30pin，5.0V，这会直接影响驱动板和线束是否能沿用。
然后看亮度和视角。它亮度约250nit，视角约89/89/89/89，适合室内大视角显示，但不属于高亮户外屏。
最后看显示区和外形尺寸。它的显示区约409.8×230.4mm，外形约430.4×254.6×10.9~11.4mm，这几个尺寸会直接影响前框开窗和安装空间。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看18.5寸，不看分辨率。这块屏是1366×768，但同尺寸里很常见的还有1920×1080，尺寸一样不代表能直接替。
第二点，是只看“都是LVDS”，不继续核对30pin线序和5V供电。30pin不代表通用，脚位没对上就容易白屏、花屏、背光异常。
第三点，是忽略亮度差。DV185WHM-NM1只有250nit，如果原机是500nit、1000nit或更高亮方案，纸面尺寸和接口对上了，现场效果也会差很多。
第四点，是忽略它的背光不带Driver。公开资料写的是WLED6s4p，30KHours，WithoutDriver，这意味着替代时背光供电和调光方式必须单独确认。

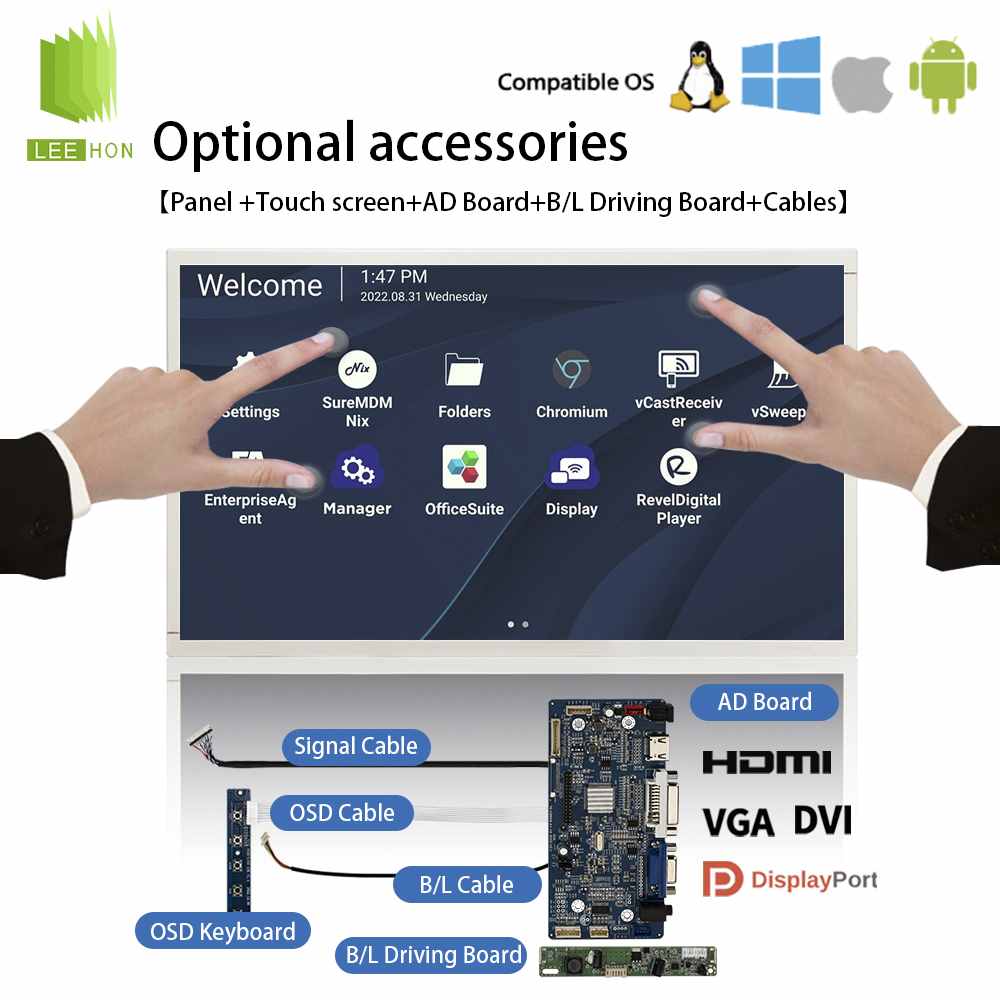

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、盖板开窗、边框遮蔽、FPC出口方向。这块屏的有效显示区是409.8×230.4mm，不是只看18.5寸就能直接配总成。
配驱动板时，要确认驱动板原生支持1366×768、LVDS30pin、5V，并继续核对背光控制，因为这块屏背光不带Driver，不能只看逻辑接口。
配线束时，要重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。很多替代问题并不是屏坏，而是线束按“同针数通用”处理了。前面这些接口和背光特征都有公开参数支持，后面的风险点是工业项目里很常见的实际坑。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
18.5寸→1366×768→16:9→LVDS30pin→5V→广视角→亮度约250nit→显示区409.8×230.4附近→外形430.4×254.6附近→背光无Driver。
这样筛会比只按“18.5寸LVDS屏”更稳，因为DV185WHM-NM1的关键点不只是大尺寸，还包括WXGA分辨率、30pinLVDS、5V供电和无背光驱动这几个组合特征。
