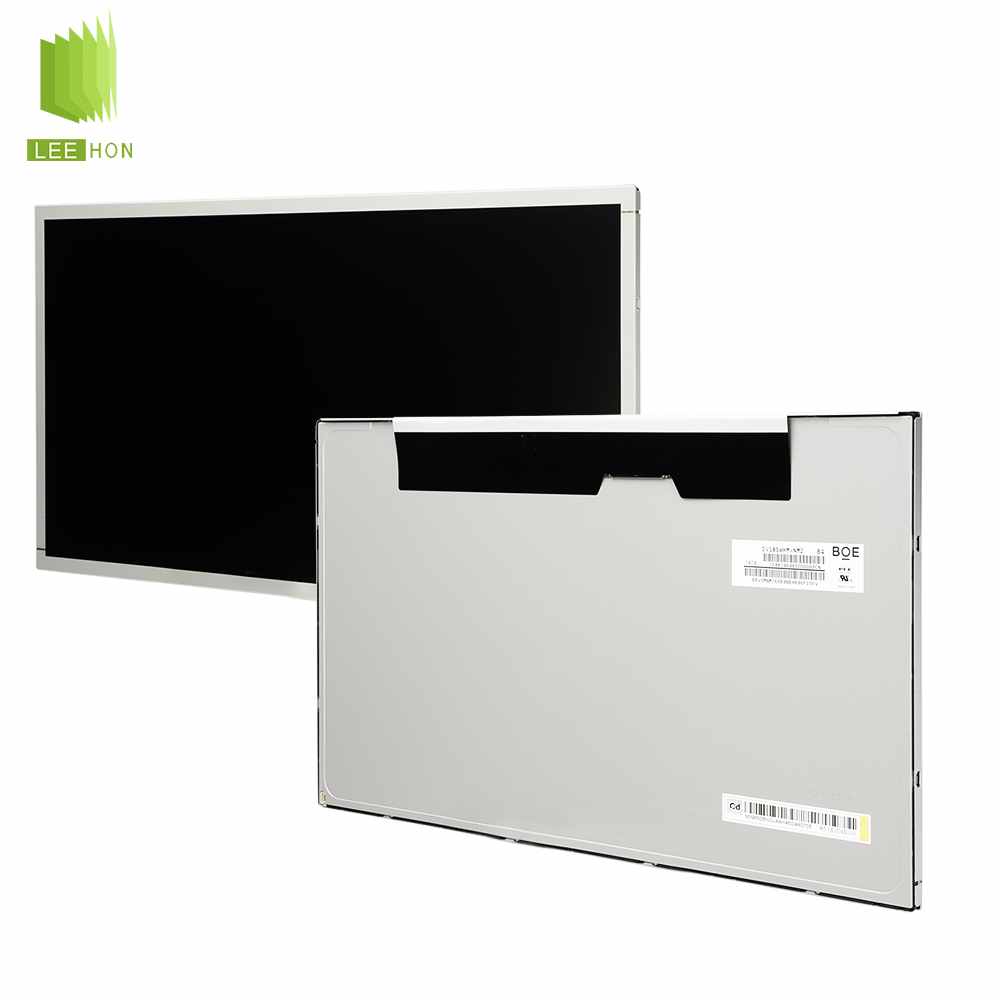

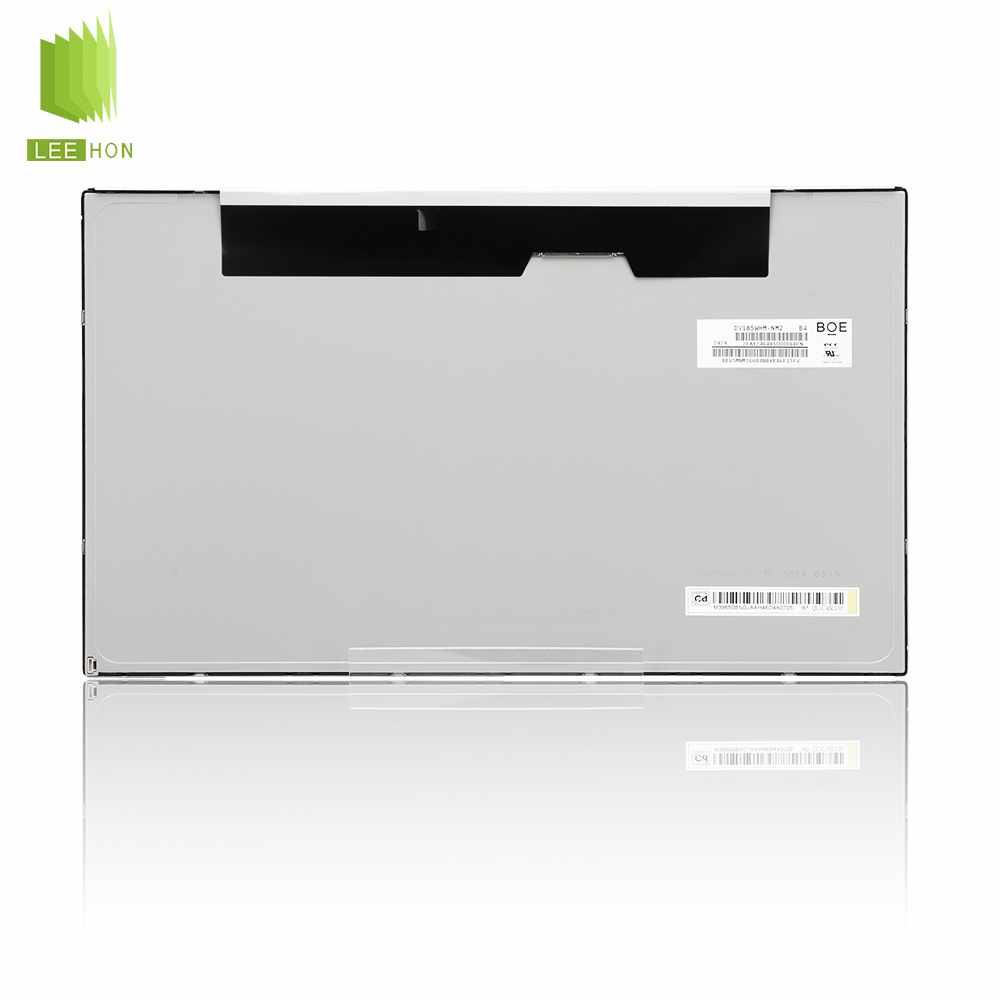

| 京东方18.5寸LCD工业液晶模组DV185WHM-NM2 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | DV185WHM-NM2 | |
| 面板尺寸 | 18.5英寸 | |
| 面板应用 | 工业、数字标牌 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 品牌 | 京东方 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，白光LED背光，寿命大于5万小时，端子正装，表面雾面 |
| 像素特征 | 像素数量 | 1366(RGB)×768, WXGA |
| 点间距 | 0.100×0.300 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.300×0.300 mm (H×V) [84PPI] | |
| 结构尺寸 | 显示区域 | 409.8×230.4 mm (H×V) |
| 可视区域 | 413.4×234.0 mm (H×V) | |
| 外观尺寸 | 430.4×254.6 mm (H×V) | |
| 外观厚度 | 7.7/11.4 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 1.30Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 11.1/12.8W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 6S4P | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 阵列 | |
| 位置 | 侧入式光源(右边) | |
| 灯管电气 | 电压输入 | 17.4/18.0/19.8V (Min./Typ./Max.) |
| 电流输入 | 120mA (Typ.) | |
| 功耗 | 8.6/9.2W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3708K-Q06N-00R | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | 信号类型 | LVDS (1 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.5/0.72A (Typ./Max.) | |
| 功耗 | 2.5/3.6W (Typ./Max.) | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 端子详情 | 脚间距 | 1.0 mm |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P1C8B-170A | |
常见问题
这是一款18.5英寸、1366×768、500亮度、LVDS30pin、广视角的工业液晶屏，属于比NM1更亮一档的室内/半工业显示方案，适合对可视性有要求但又不需要FHD的项目。
Q1：这块屏适合什么设备？
更适合工控一体机、医疗辅助显示、检测设备、自助终端、室内信息显示设备、设备操作主界面这类以室内使用为主，但希望亮度比普通商显更高一点的场景。
它的公开参数是18.5寸、1366×768、500cd/m²、ADS广视角，因此在多人查看、侧看和普通高环境光室内使用时会比低亮方案更稳。
Q2：不适合什么场景？
它不太适合强日照直射的半户外/户外场景，因为虽然它比NM1亮，但500nit仍不属于真正高亮户外级；这类场景通常会继续看1000nit甚至更高的方案。
它也不适合需要全高清1920×1080的项目，因为它的分辨率是1366×768。另外，如果主板平台只支持eDP，这块屏也不适合，因为它是LVDS30pin。
Q3：选型时先核对哪几个关键参数？

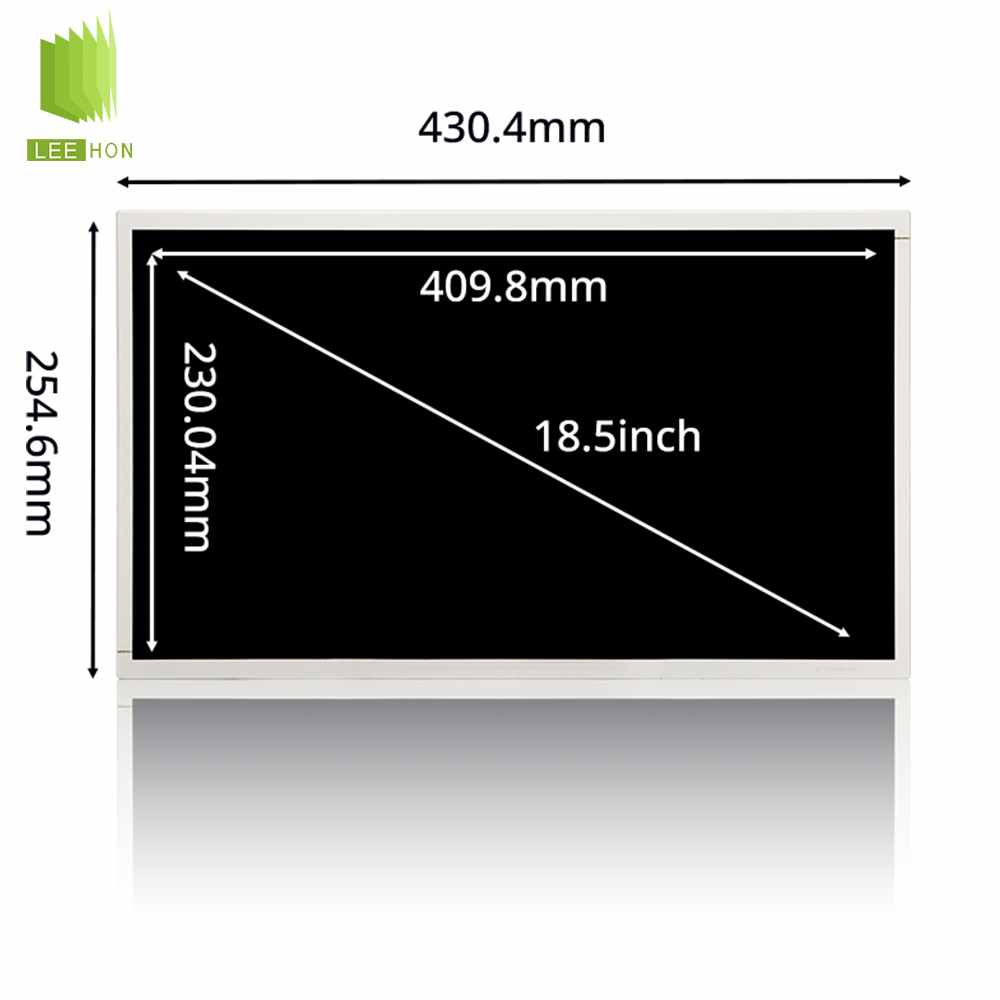

先核对分辨率和尺寸。DV185WHM-NM2是18.5寸、1366×768、16:9，不能只看“18.5寸”，因为同尺寸里也常见1920×1080的FHD屏。再核对接口、针数和供电体系，公开资料显示它是LVDS（1ch，8-bit）30pins。然后看亮度、视角和显示模式，它约500nit、89/89/89/89广视角、ADS/NormallyBlack。最后看显示区和外形尺寸，它的显示区约409.8×230.4mm，外形约430.4×254.6×11.4mm，这些都会直接影响结构安装和前框开窗。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把DV185WHM-NM2和DV185WHM-NM1当成完全一样。两者同为18.5寸、1366×768、LVDS30pin，但NM2亮度约500nit，而NM1常见公开参数约250nit，现场观感会差一截。
第二点，是只看“都是30pinLVDS”，不继续核对具体线序、供电脚和背光脚。第三点，是忽略它的背光不带Driver，公开资料写的是WLED6s4p,50KHours,WithoutDriver，这意味着背光供电和调光方案要单独确认。
Q5：配触摸、驱动板、线束时要注意什么？

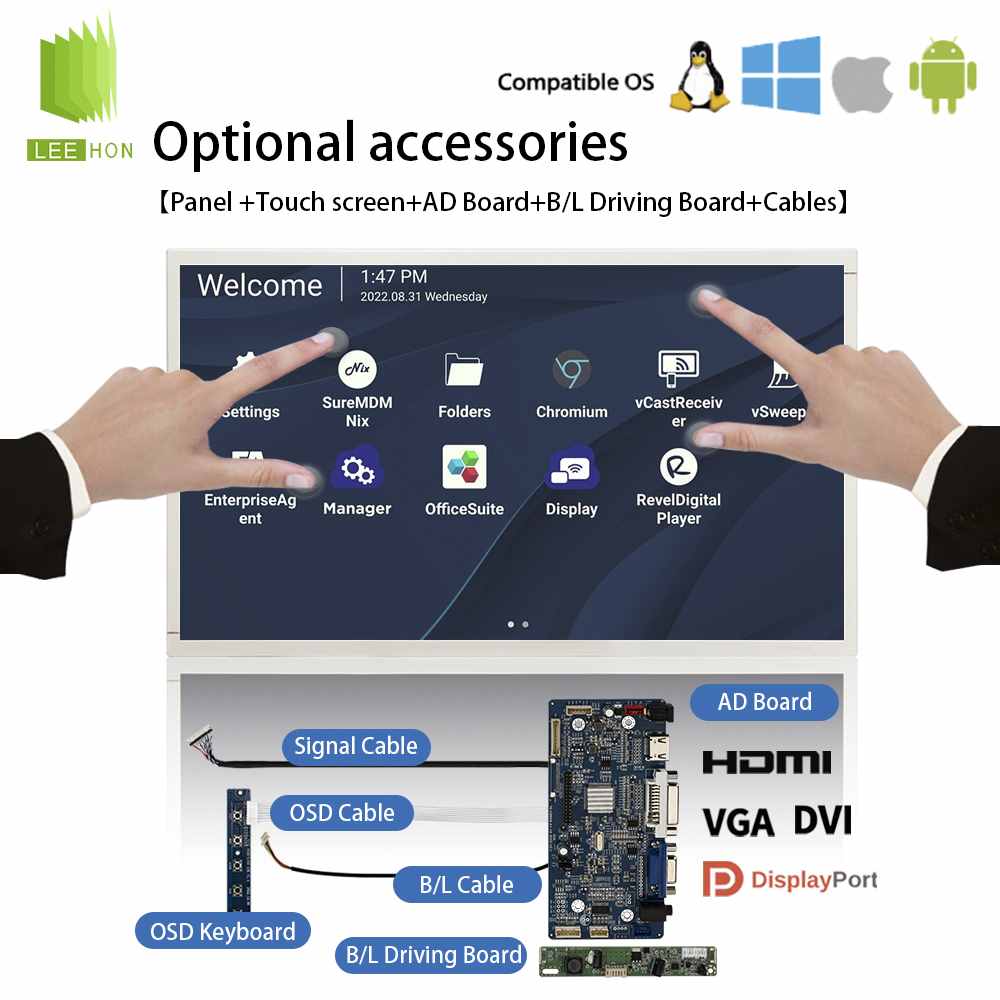

配触摸时，先核对显示区、外形区、前框开窗、边框遮蔽、FPC出口方向。这块屏的显示区是409.8×230.4mm，不能只按“18.5寸通用”去配总成。
配驱动板时，要确认驱动板原生支持1366×768、LVDS30pin，同时继续核对背光控制逻辑，因为这块屏背光不带Driver。
配线束时，重点看30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向，不要默认“30pin都一样”。前面这些是公开规格，后面这些风险点是工业项目里非常常见的实际坑。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
18.5寸→1366×768→16:9→LVDS30pin→广视角→亮度约500nit→显示区409.8×230.4附近→外形430.4×254.6×11.4附近→背光无Driver。
这样筛会比只按“18.5寸LVDS屏”更稳，因为DV185WHM-NM2的关键点不只是尺寸，还包括500nit亮度、ADS广视角和无背光驱动这几个组合特征。
