| 京东方18.5寸LCD液晶模组DV185FHM-R00 特征信息表 | ||
| 特征类别 | 具体项目 | 参数值 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | DV185FHM-R00 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | 户外高亮、数字标牌 |
| 典型特征 | - | 风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 LC Tni105℃ |
| 备注信息 | LC Tni105℃ | - |
| 屏幕尺寸 | 屏幕尺寸 | 18.5吋 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RG垂直条状 | |
| 点间距(W×H) | 0.071×0.213 mm | |
| 像素间距(W×H) | 0.213×0.213 mm [119PPI] | |

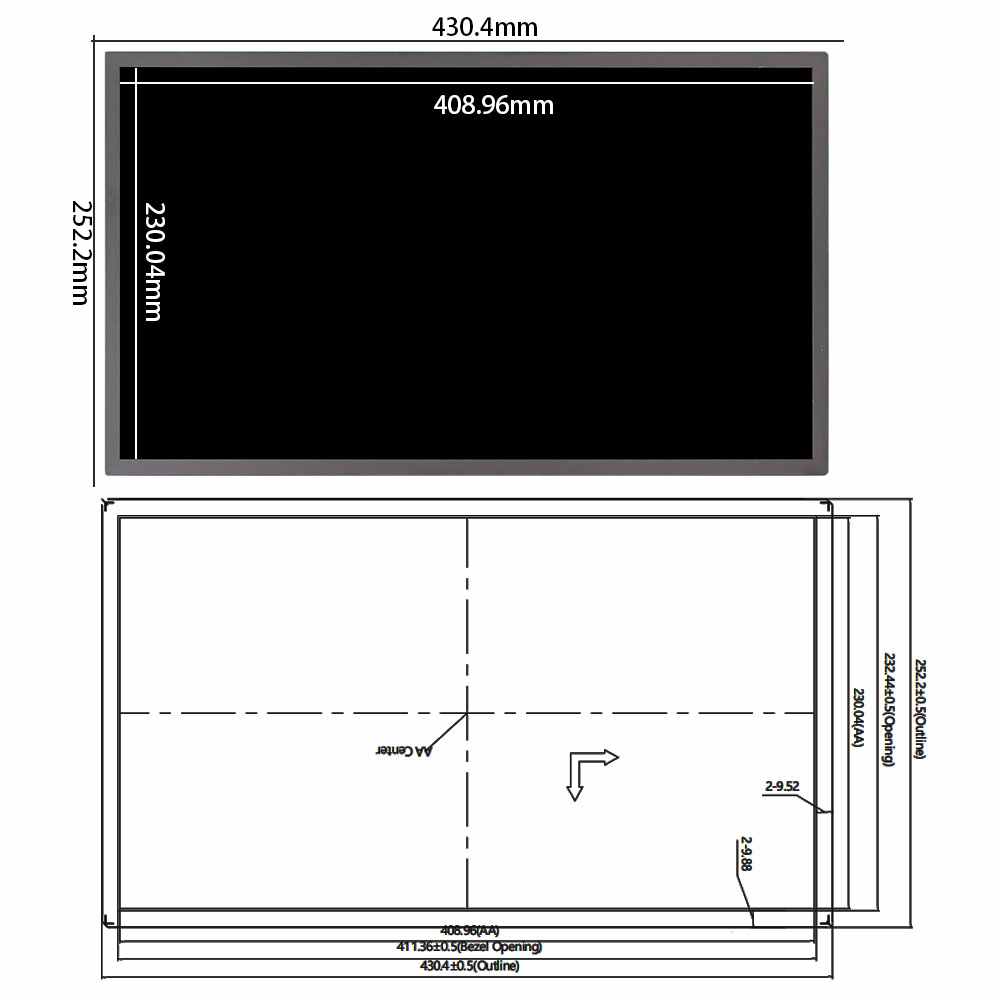

| 结构尺寸 | 显示尺寸(W×H) | 408.96×230.04 mm |
| 可视尺寸(W×H) | - | |
| 外观尺寸(W×H) | 430.4×252.2 mm | |
| 外观厚度 | 12.4/18 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观样式 | - | |

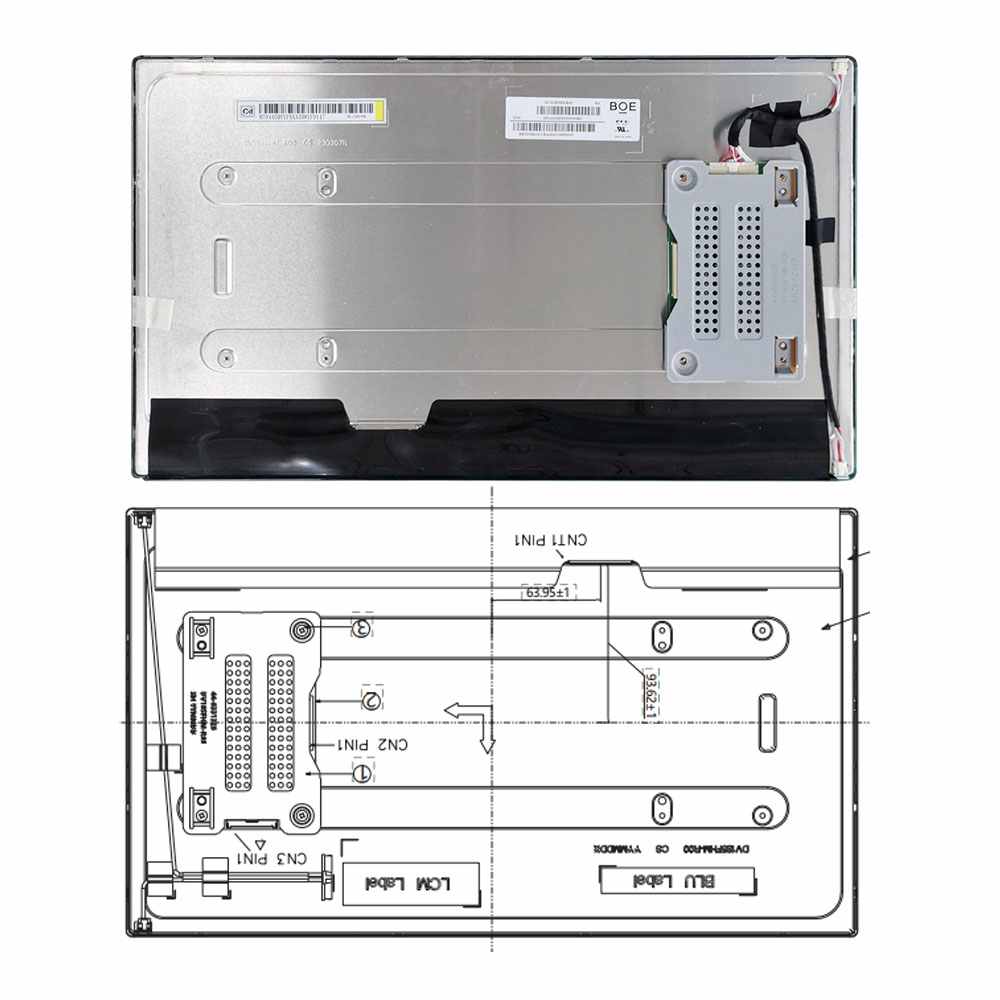

| 安装方式 | 安装方式 | Side mounting holes (2-M3) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 1.12±0.20Kgs | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学特征-基本信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 光学模式 | HADS，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征-基本信息 | 响应速度 | 14 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 1931色域 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.33 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 功率总耗 | 功率总耗 | 2.40W (Typ.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电流输入 | 480/930mA (Typ./Max.) |
| 电压输入 | 5.0V (Typ.) | |
| 功耗 | 2.4/4.65W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部和底部) | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HR0-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | 1.98/2.04A (Typ./Max.) |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 23.74/24.56W (Typ./Max.) | |
常见问题

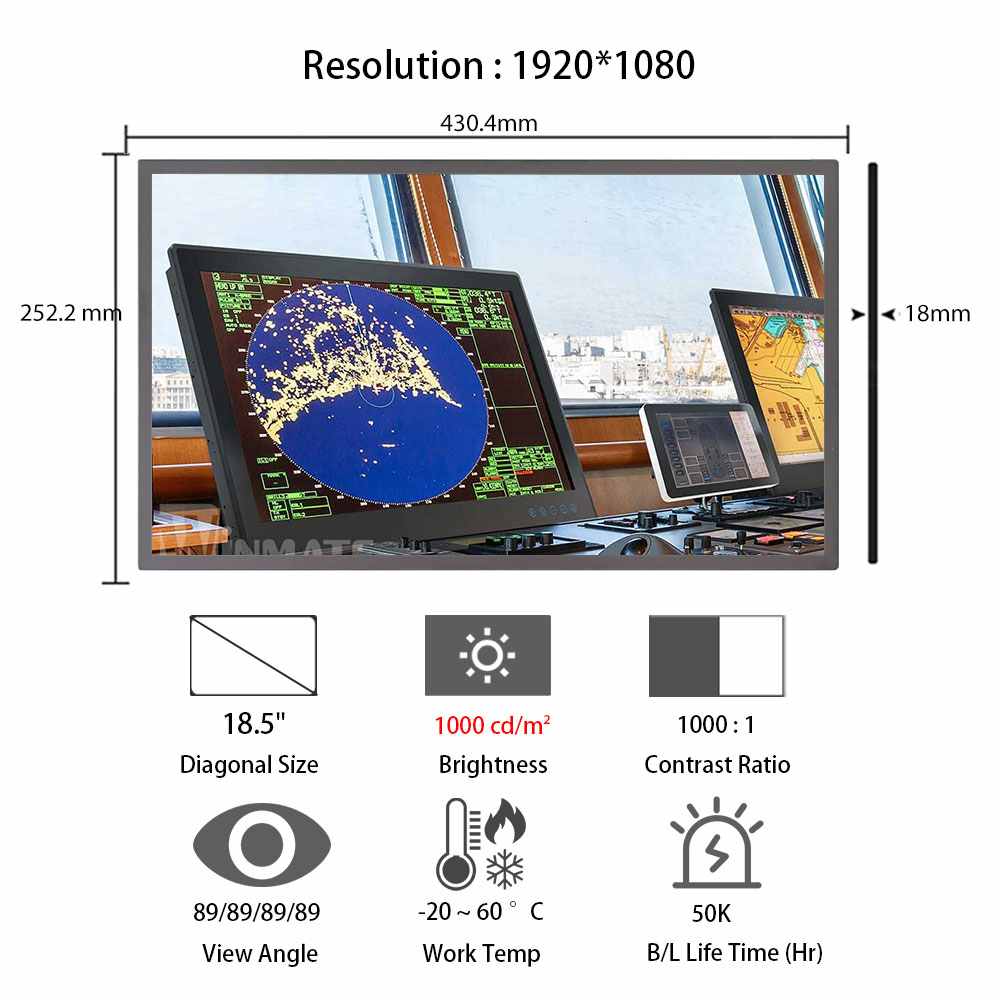

这是一款18.5英寸、1920×1080、1000亮度、LVDS30pin、广视角的高亮工业液晶屏，特点是FHD全高清+高亮可视性强，更适合工控和半户外显示终端。
Q1：这块屏适合什么设备？
更适合工业设备主界面、医疗终端、检测仪器、自助设备、轨交/车载显示、半户外信息终端、工程设备显示这类既要更大尺寸，又要更高亮度和更清晰画面的设备。它本身是18.5寸FHD1920×1080，亮度约1000cd/m²，而且是广视角方案，所以比普通室内屏更适合环境光较强、多人查看、侧看较多的场景。
Q2：不适合什么场景？
它不太适合只做普通室内、预算很敏感、只要基础显示的项目，因为这块屏本身是高亮工业路线，规格明显高于普通室内屏。它也不适合主板只有eDP输出的平台，因为公开资料显示它走的是LVDS接口，30pins，不是eDP。
Q3：选型时先核对哪和供电体系。
这块屏的规格书明确写到使用LVDSRxinterface，公开型号页也标到30pins，所以驱动板、线束、转接板都要按LVDS30pin思路来配。
然后看亮度、视角和显示模式。它亮度约1000nit，对比度约1000:1，视角约89/89/89/89，属于广视角工业高亮屏。
最后看机械尺寸和显示区。规格书显示它的有效显示区约409.8×230.4mm，外形尺寸约430.4×254.6×11.5mm。18.5寸这种规格，结构空间、前框开窗、安装孔位要比小尺寸屏更优先核对。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看18.5寸FHD，不看接口类型。这个尺寸里既有LVDS方案，也有eDP方案，尺寸和分辨率一样，不代表驱动思路一样。DV185FHM-R00公开资料明确是LVDS。
第二点，是只看“都是30pin”，不继续看针脚定义和线序。30pin不代表能通用，供电脚、差分对、背光控制脚没核清楚，就很容易白屏、花屏、背光异常。这一条里的“会出问题”是工业项目常见经验判断，30pin/LVDS则有公开资料支持。
第三点，是忽略亮度差。这块屏是1000nit高亮屏，如果原机或替代机型是普通250nit、350nit、500nit方案，纸面分辨率一样，现场观感也会差很多。
第四点，是忽略工作温度范围。公开资料显示它的工作温度约-20~60℃，储存温度约-30~70℃。如果设备要跑更严苛的高低温环境，这一项必须提前核。

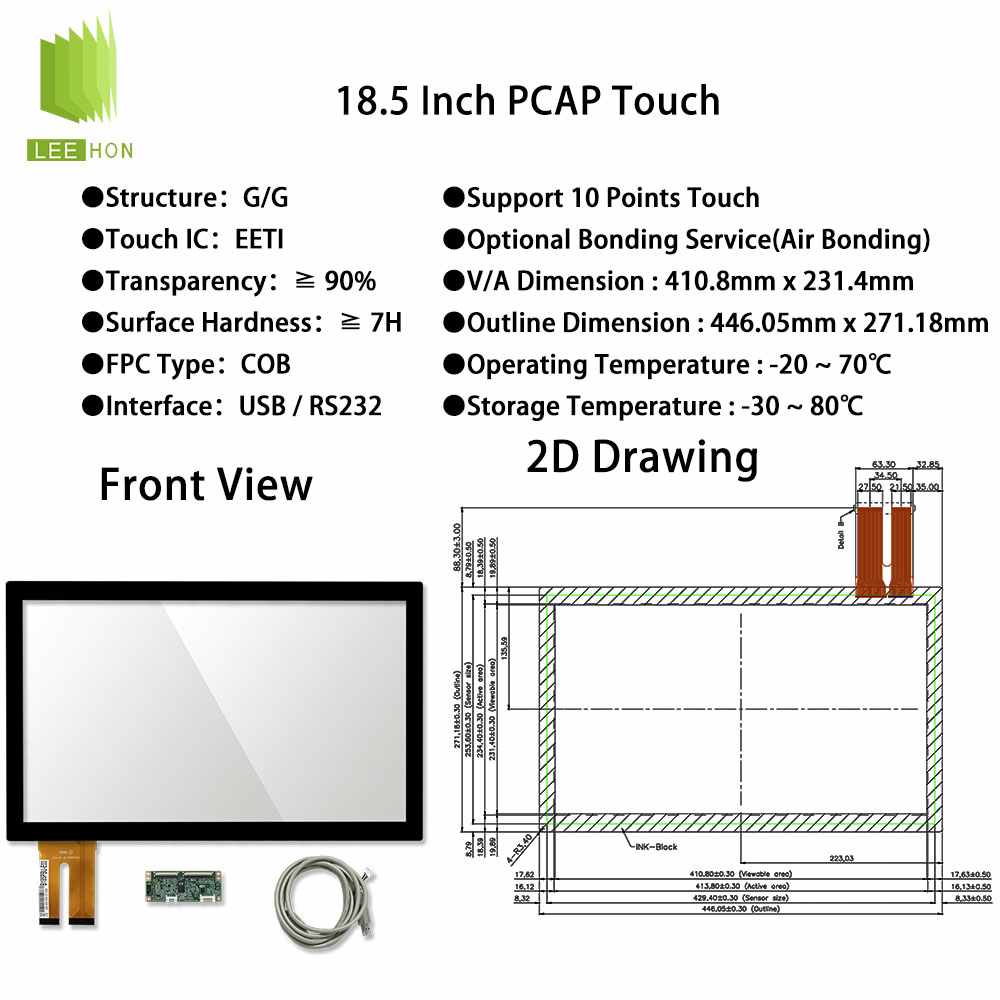

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，先看显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏的显示区和外形尺寸都已经比较大，很多项目不是屏不兼容，而是触摸总成和前框结构配不上。显示区和模组尺寸以规格书为准。
配驱动板时，最重要的是确认驱动板是否原生支持1920×1080、LVDS、30pin，并继续核对背光控制和调光逻辑。因为规格书明确写了LVDSinterface，所以不能按eDP屏的方式配板。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“30pin都一样”，这类高亮工业屏在线束上最容易踩坑。这里“易踩坑”是经验总结，30pin/LVDS则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
18.5寸→1920×1080→LVDS30pin→广视角→亮度约1000nit→显示区409.8×230.4附近→外形430.4×254.6×11.5附近→工作温度-20~60℃附近。
这样筛会比只按“18.5寸FHD”找更稳，因为DV185FHM-R00的关键点不只是尺寸和分辨率，而是高亮+LVDS30pin+工业应用属性的组合。
