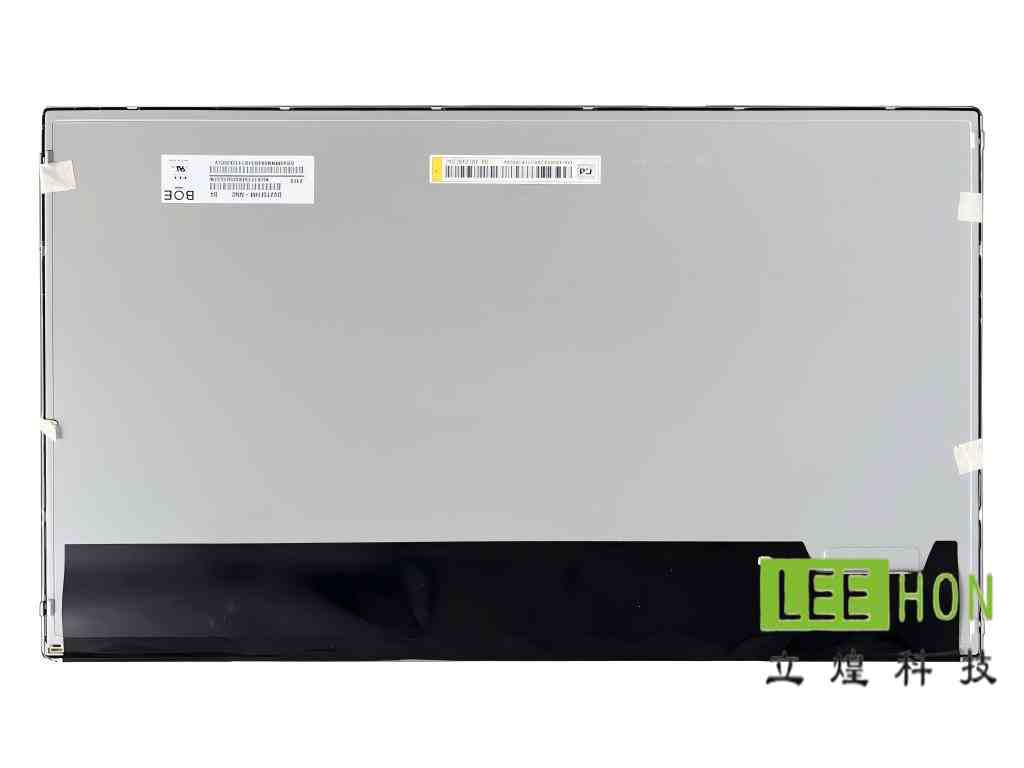

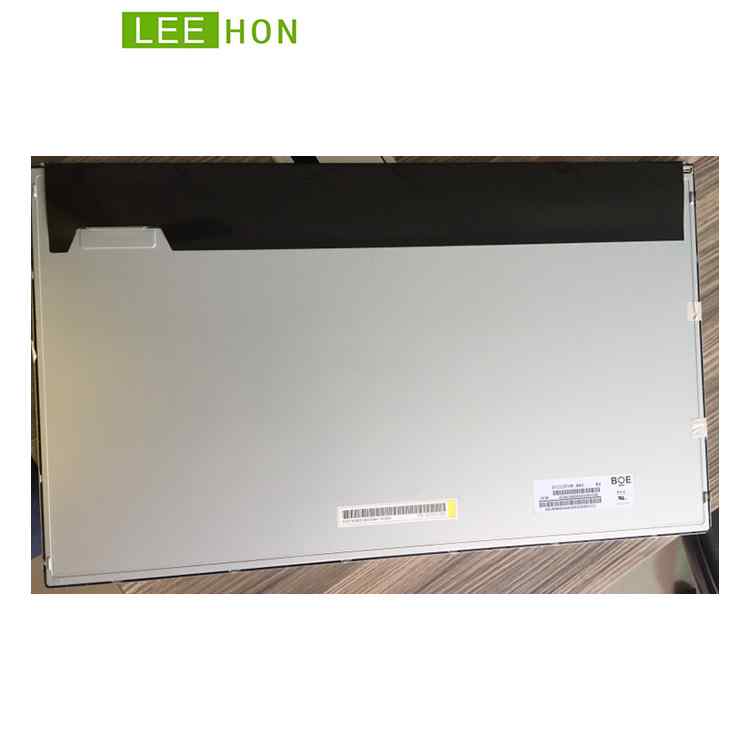

| 京东方21.5寸LCD工业液晶模组DV215FHM-NN0 详情表 | |||
| 类别 | 项目 | 详情 | |
| 基本信息 | 面板品牌 | 京东方 | |
| 面板型号 | DV215FHM-NN0 | ||
| 面板尺寸 | 21.5英寸 | ||
| 面板应用 | 工业、数字标牌 | ||
| 面板类型 | a-Si TFT-LCD , 液晶模组 | ||
| 型号别名 | - | ||
| 工作环境 | 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | ||
| RoHS状态 | - | ||
| 耐振动性 | - | ||
| 典型特征 | - | 白光LED背光，端子倒装，表面雾面 Energy Star 7.0 Compliance | |
| 备注信息 | - | Energy Star 7.0 Compliance | |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD | |
| 点间距 | 0.08265×0.24795 mm (H×V) | ||
| 像素布局 | RGB垂直条状 | ||
| 像素间距 | 0.24795×0.24795 mm (H×V) [102PPI] | ||

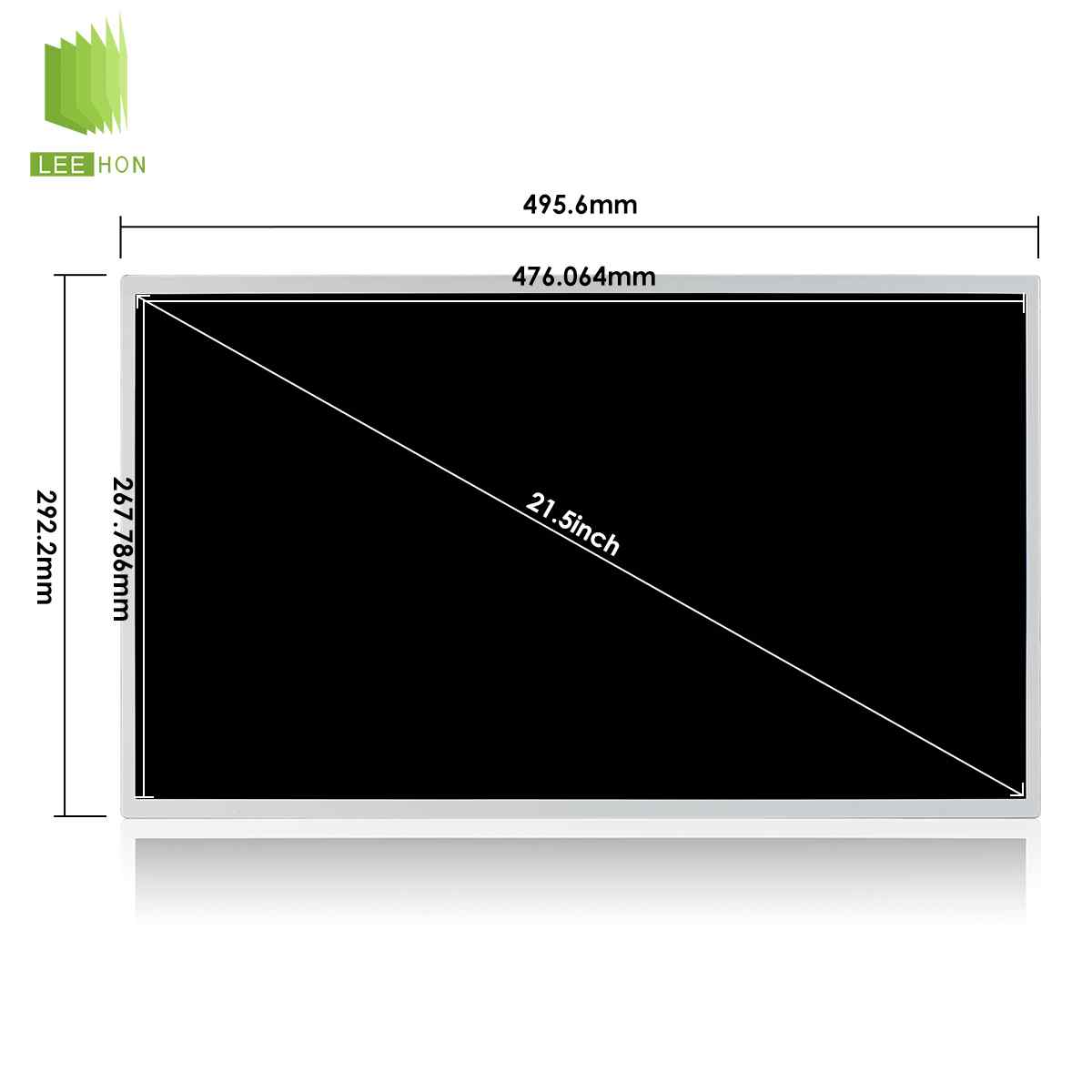

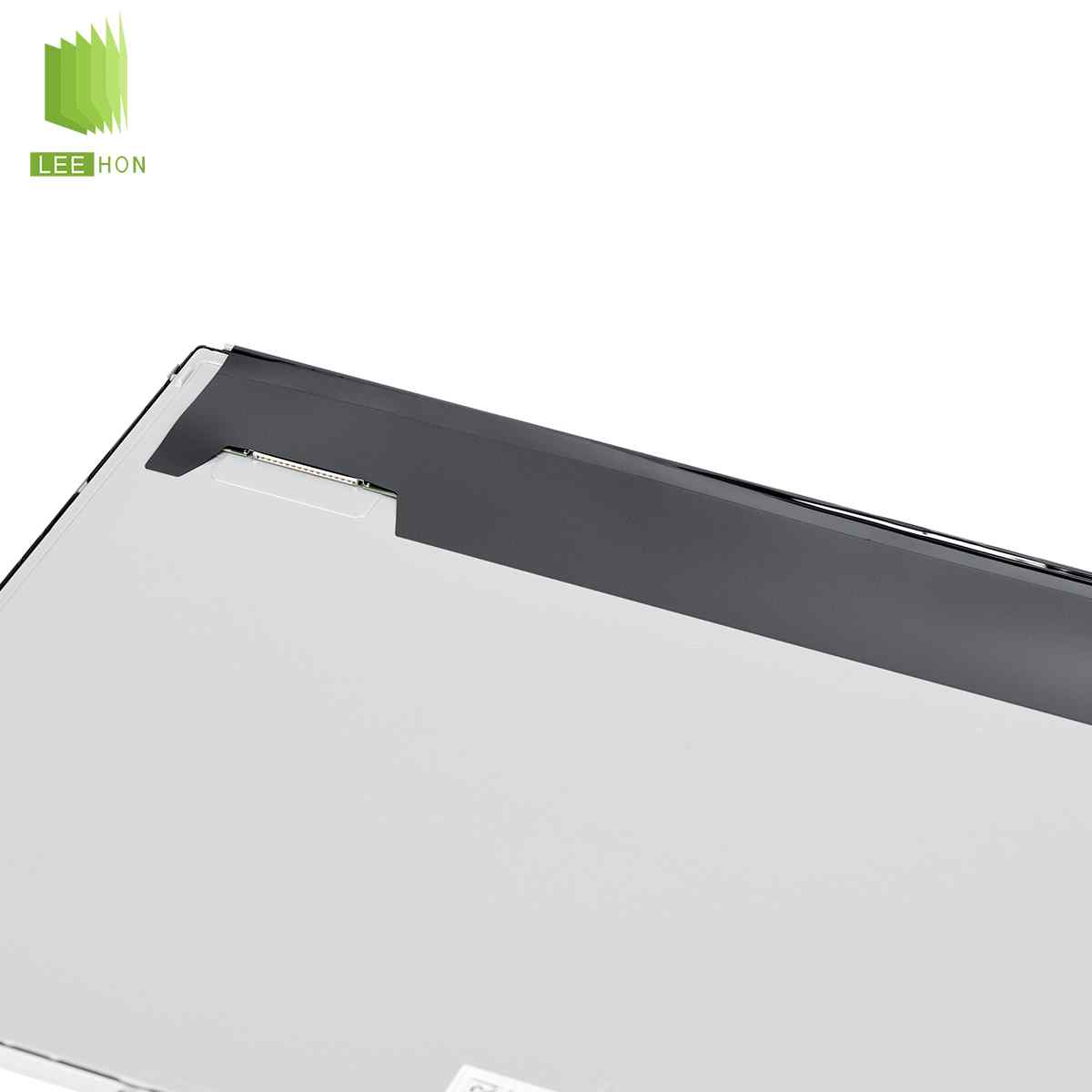

| 结构尺寸 | 显示区域 | 476.064×267.786 mm (H×V) | |
| 可视区域 | 479.8×271.2 mm (H×V) | ||
| 外观尺寸 | 495.6×292.2 mm (H×V) | ||
| 外观厚度 | 8.2/11.2 (Typ./Max.) mm | ||
| 外观特征 | 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | ||
| 宽高比 | 16:9 (H:V) | ||
| 外观样式 | - | ||
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel | |
| 其它特征 | 重量 | 1.97Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | ||
| 光学详情-基本信息 | 面板亮度 | 500 cd/m² (Typ.) | |
| 对比度 | 1000:1 (Typ.) (透射) | ||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | ||
| 光学模式 | ADS，常黑显示，透射式 | ||
| 视角方向 | 全视角 | ||
| 反应时间 | 14 (Typ.)(G to G) ms | ||
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 | |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | ||
| 色温 | 6485K | ||
| 亮度变动 | 1.33 (Max.)(9 points) | ||
| 1931色域 | NTSC比值 | 0.73 | |
| sRGB覆盖率 | 0.92 | ||
| Adobe RGB覆盖率 | 0.71 | ||
| DCI-P3覆盖率 | 0.76 | ||
| Rec.2020覆盖率 | 0.54 | ||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 工作频率 | - | 60Hz | |
| 翻转扫描 | - | No | |
| 功率消耗 | - | 20.9/25.6W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED | |
| 灯管形状 | 3串 | ||
| 灯管寿命 | 30K (Min.) 小时 | ||
| 是否可换 | - | ||
| 数量 | 24S3P | ||
| 位置 | 侧入式光源(底部) | ||
| 灯管电气 | 电压输入 | 72/76.8V (Typ./Max.) | |
| 电流输入 | 85mA (Typ.) | ||
| 功耗 | 18.4/19.6W (Typ./Max.) | ||
| 接口特征 | 类型 | 端子 | |
| 位置 | - | ||
| 灯管驱动 | 无 | ||
| 接口详情 | 品牌 | 恩得利 | |
| 型号 | 3707K-Q06N-08X | ||
| 脚间距 | 1.0 mm | ||
| 脚数 | 6 pins | ||
| 数量 | 1 pcs | ||
| 接口定义 | BLE-6PINS-CCAACC | ||
| 信号系统 | - | LVDS (2 ch, 8-bit) | |
| 信号逻辑电压 | - | ||
| 信号电气 | 电压输入 | 5.0V (Typ.) | |
| 电流输入 | 0.5/1.2A (Typ./Max.) | ||
| 功耗 | 2.5/6.0W (Typ./Max.) | ||
| 接口特征 | 类型 | 端子 | |
| 位置 | - | ||
| - | - | ||
| 端子详情 | 品牌 | 宇宙 | |
| 型号 | IS100-L30R-C23 | ||
| 脚间距 | 1.0 mm | ||
| 脚数 | 30 pins | ||
| 数量 | 1 pcs | ||
| 接口定义 | LVDS-30P2C8B-160M | ||
常见问题
这是一款21.5英寸、1920×1080、500亮度、LVDS30pin、广视角的工业液晶屏，属于比较典型的FHD全高清高亮工控屏，更适合室内高环境光和一般工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、室内信息显示设备、数字标牌这类需要21.5寸+FHD全高清+广视角的项目。公开资料显示它是21.5寸、1920×1080、约500cd/m²、89/89/89/89视角，而且资料页把它归到工业、医疗、数字标牌相关应用方向，所以更偏室内工业显示和长期稳定运行场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏公开亮度常见是500nit，还不是1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS（2ch,8-bit）30pin，5V。另外，公开资料常见工作温度约为0~50℃，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。DV215FHM-NN0是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用LVDS（2ch,8-bit）30pin，5.0V；做驱动板和线束时，要围绕30pin双通道LVDS+5V去确认。然后看亮度、视角和显示模式，常见参数是500nit、1000:1、89/89/89/89、IPS/ADS类广视角。最后看显示区和外形尺寸，公开资料常见有效显示区约476.064×267.786mm，外形约495.6×292.2×10.7mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏常见是500nit，和普通250nit、300nit的21.5寸屏不是同一档，现场观感会差不少。
第二点，是只看“都是LVDS30pin”，不继续核对双通道、5V、具体线序和背光控制脚。公开资料能确认它是30pin2ch-LVDS、5V，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。
第三点，是忽略它不带背光驱动。多份公开资料都提到它是WLED，30KHours，WithoutDriver，所以替代时不能只看LCD逻辑接口，背光供电和调光逻辑也要一起确认。
第四点，是忽略温度范围。公开资料常见口径是0~50℃工作、-20~60℃存储，如果原机是更严苛环境机型，这一点必须提前核。

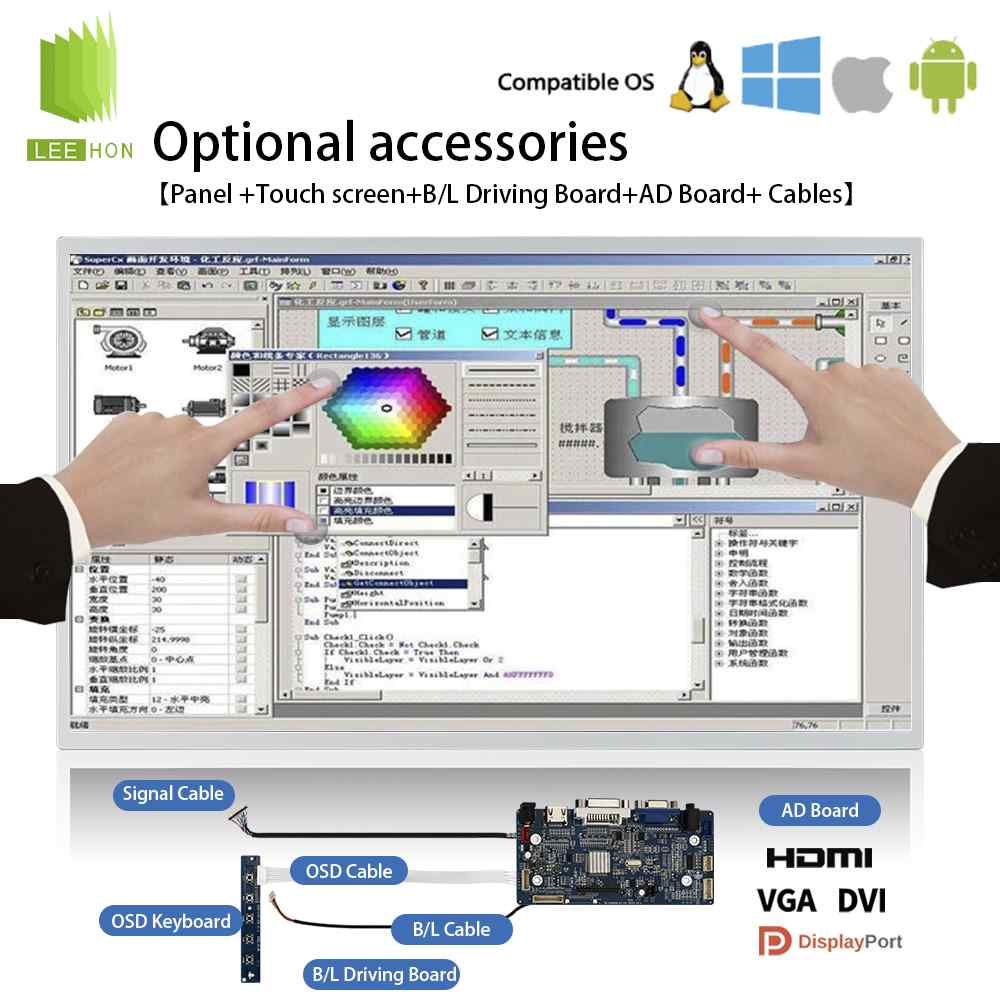

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏公开资料里的有效显示区约476.064×267.786mm，外形约495.6×292.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS、5V，再继续确认背光控制逻辑。因为这块屏公开资料明确是30pin双通道LVDS，而且背光不带Driver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→5V→广视角→亮度约500nit→显示区476.064×267.786附近→外形495.6×292.2×10.7附近→背光无Driver。
这样筛会比只按“21.5寸FHD屏”找更稳，因为DV215FHM-NN0的关键点不只是尺寸和分辨率，还包括500nit、30pin双通道LVDS、5V、广视角和无背光驱动这几个组合特征。
