G150XAB03.0是友达液晶屏AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3。和普通裸屏不同，这个型号资料中标注为 oTP display，也就是带投射电容触摸方案的显示模组，更适合工业HMI、工控一体机、检测设备、医疗辅助终端、自动化控制面板、嵌入式工业设备等需要触摸操作的项目。规格书显示，该型号为15 Inch Color TFT-LCD，Model Name为G150XAB03.0。

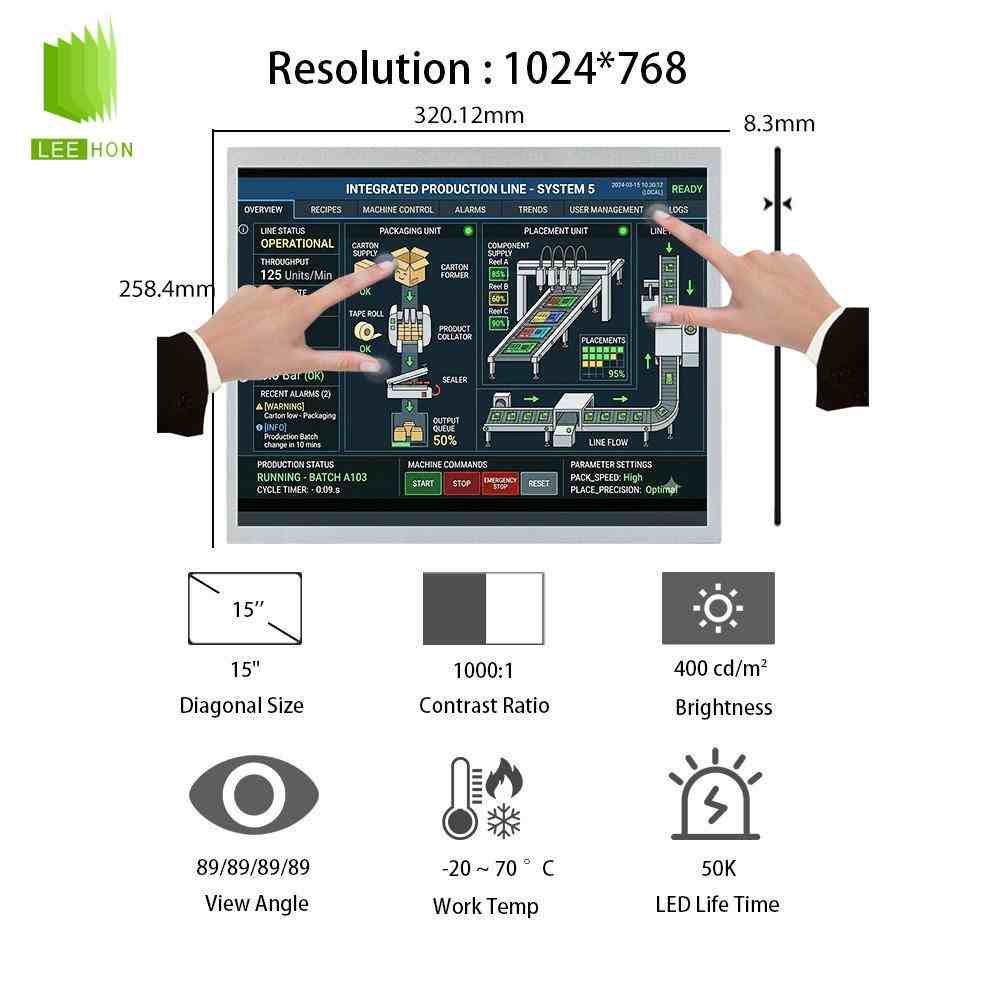

这款屏的核心特点是：15寸XGA分辨率、AHVA宽视角、400cd/㎡典型亮度、eDP接口、3.3V屏体供电、12V背光输入、10点电容触摸和USB触摸接口。它不是传统LVDS 20Pin屏，替换老款15寸工控屏时要特别确认主板是否支持eDP，不能只凭“15寸1024×768”直接替换。
| 15寸LCD友达液晶屏幕总成G150XAB03.0信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G150XAB03.0 | |
| 屏幕类型 | a-Si TFT-LCD, 屏幕总成 | |
| 屏幕尺寸 | 15.0吋 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |

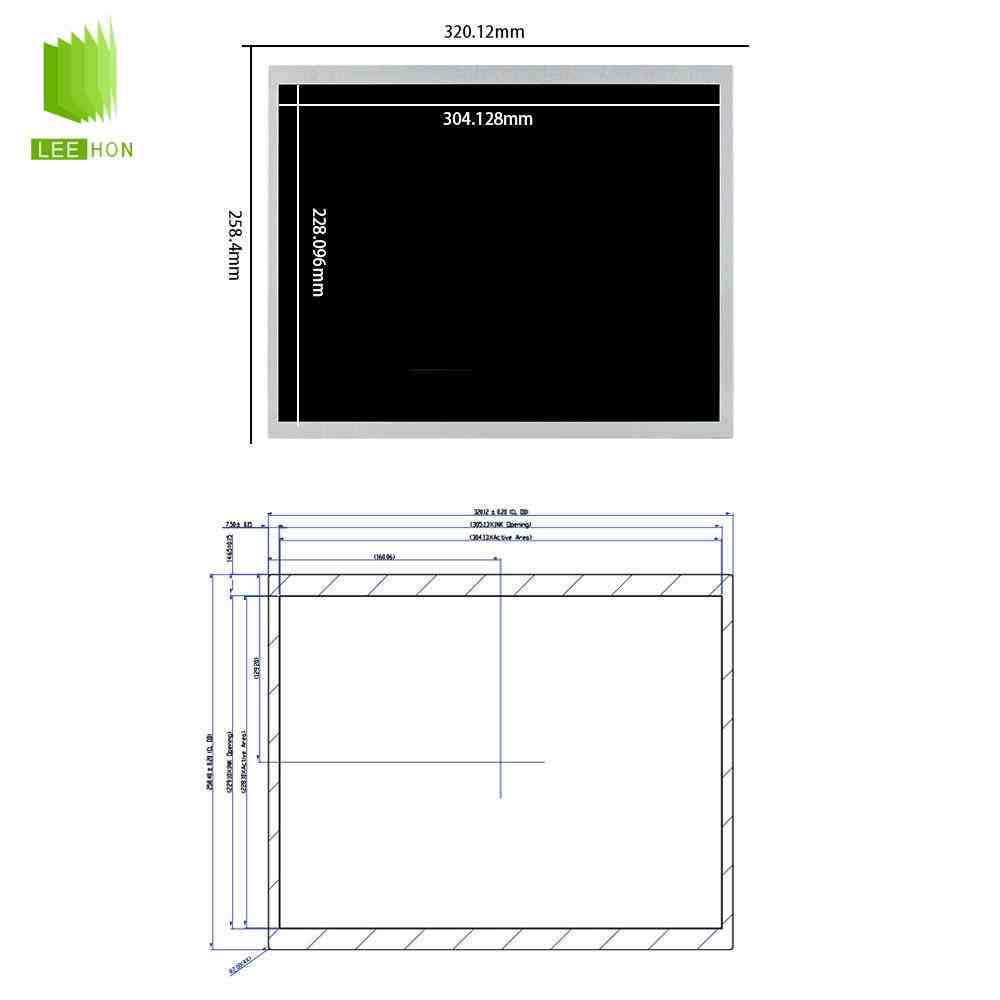

| 显示尺寸 | 304.128(W)×228.096(H) mm | |

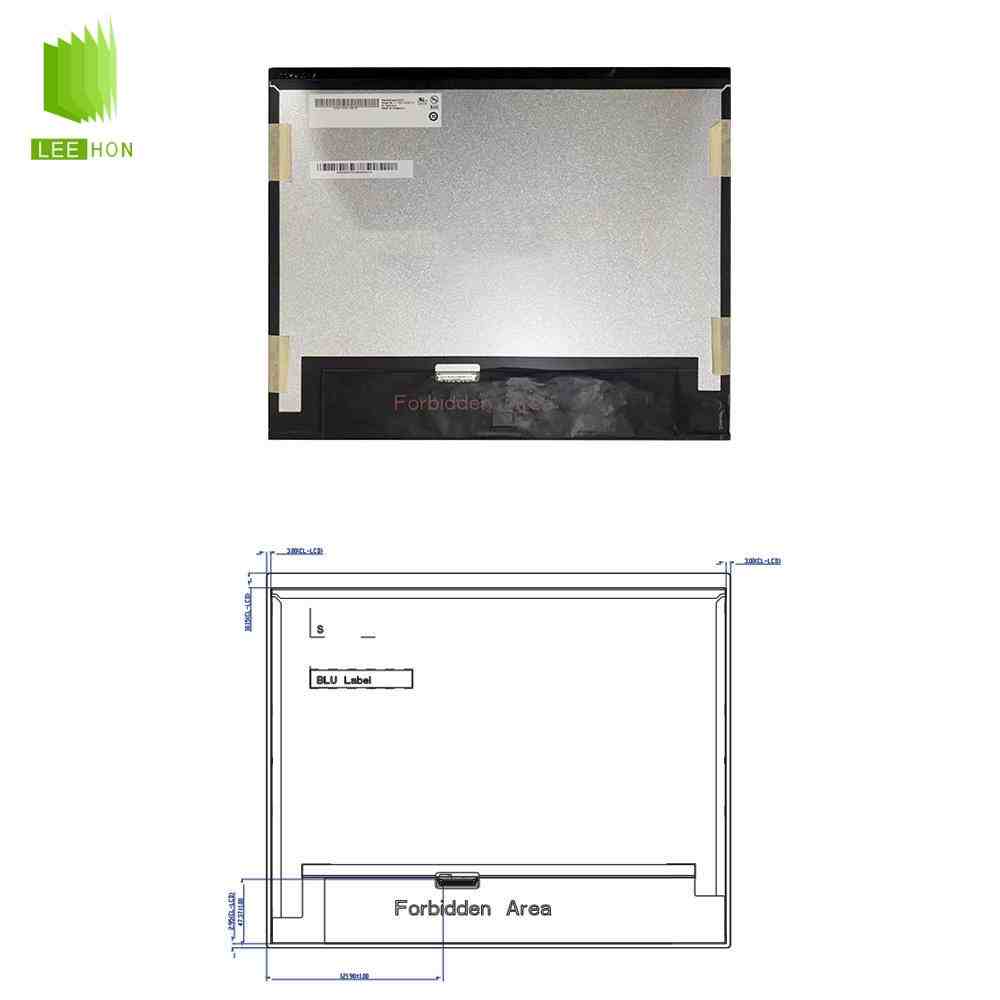

| 外观尺寸 | 320.12(W)×258.4(H) mm | |
| 外观厚度 | 8.3 (Max.) mm | |
| 宽高比(W:H) | 4:03 | |
| 重量 | 980g (Max.) | |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | eDP (1 Lane) | |
| 接口类型 | 端子 | |
| 脚数 | 40 pins | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 光源寿命 | 50K (Min.) 小时 | |
| 输入电压 | 12.0±1.2V | |
| 亮度调节 | PWM占空比 5~100% | |
G150XAB03.0工业液晶屏关键问答
Q1：G150XAB03.0主要适合哪些设备？
G150XAB03.0适合工业HMI、工控一体机、检测仪器、医疗辅助设备、自动化控制面板、机柜操作终端、嵌入式工业电脑和需要触摸操作的15寸4:3设备。它保留1024×768分辨率，对传统工控软件界面比较友好。
Q2：G150XAB03.0的核心参数有哪些？
G150XAB03.0常见核心参数包括：15.0英寸、1024×768分辨率、0.297×0.297mm像素间距、AHVA Normally Black显示模式、400cd/㎡典型亮度、1000:1典型对比度、89/89/89/89典型可视角、16.2M色、eDP接口、3.3V典型输入电压、最大重量约980g，外形尺寸约320.12×258.4×8.3mm。
Q3：G150XAB03.0和普通15寸LVDS屏有什么区别？
G150XAB03.0最大的区别是接口和触摸集成方式。很多老款15寸XGA工控屏采用LVDS接口，而G150XAB03.0采用eDP接口，规格书中电气接口标注为eDP。 如果原设备主板只有LVDS输出，就不能直接替换，需要评估eDP驱动板或转接方案。
Q4：G150XAB03.0是宽视角屏吗？
是的。G150XAB03.0采用AHVA、Normally Black显示模式，典型可视角为89/89/89/89，属于宽视角类工业液晶屏。相比普通TN屏，它更适合多人查看、设备斜装、站立操作和工业现场侧视观察。
Q5：G150XAB03.0亮度适合户外吗？
G150XAB03.0典型亮度为400cd/㎡，最低亮度规格为320cd/㎡。这个亮度适合室内工业现场、设备机台、控制柜和普通半室内环境，但不建议直接作为阳光直射户外高亮屏使用。若用于强光环境，应同步评估AG/AR盖板、遮光结构、整机安装角度和更高亮度型号。
Q6：G150XAB03.0触摸屏是外配还是集成？
G150XAB03.0规格书中标注为oTP display，并列出了Touch Characteristics，触摸类型为投射电容触摸，带Cover Lens，触摸控制器为EETI 3189，接口为USB 2.0 full speed，支持10点触摸。 这说明它不是普通无触摸裸屏，采购时要确认是否为完整触摸模组版本。
Q7：G150XAB03.0供电和背光需要注意什么？
G150XAB03.0屏体逻辑供电为3.3V，规格书中VDD范围为3.0V至3.6V。背光部分典型输入为12V，输入电压范围为10.8V至13.2V，典型背光功耗约5.91W，并支持PWM调光，调光频率范围为200Hz至10kHz。 点屏时要把屏体供电、背光供电、背光开关和PWM调光分开确认。
Q8：G150XAB03.0和G150XAN、G150XTN系列能互换吗？
不能直接判断。G150XAB03.0是带触摸方案、eDP接口的15寸XGA模组，而G150XAN系列多偏宽视角裸屏，G150XTN系列很多型号为TN显示方案，并且常见接口可能是LVDS或eDP。替换时必须核对完整型号、接口类型、线序、供电、背光、触摸接口、外形尺寸和结构开孔。
Q9：采购G150XAB03.0前要确认哪些信息？
采购前建议确认原屏完整型号、背面标签、eDP线序、3.3V屏体供电、12V背光输入、触摸控制器接口、USB触摸线、盖板尺寸、安装结构、整机主板接口和实际使用环境。如果是维修替换，还要确认原设备是否本来就使用G150XAB03.0触摸模组，避免把普通15寸裸屏误认为可直接替换。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
