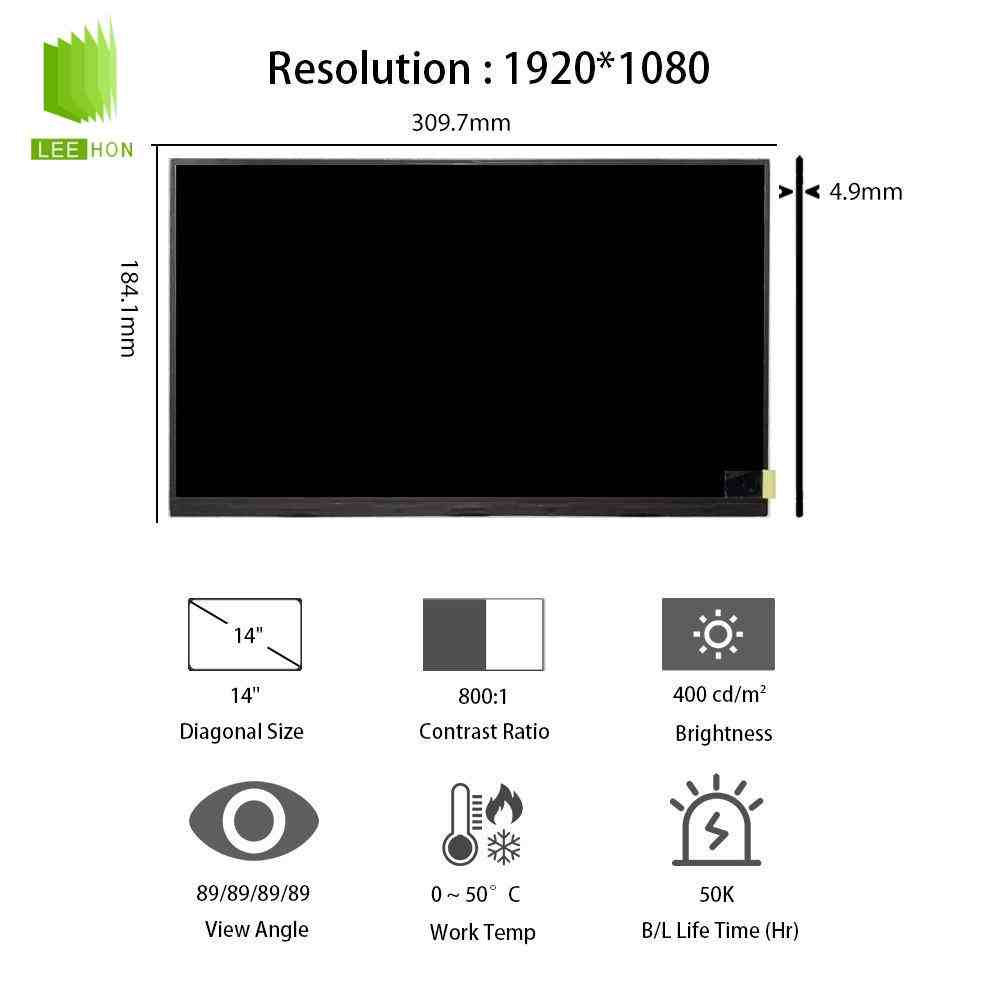

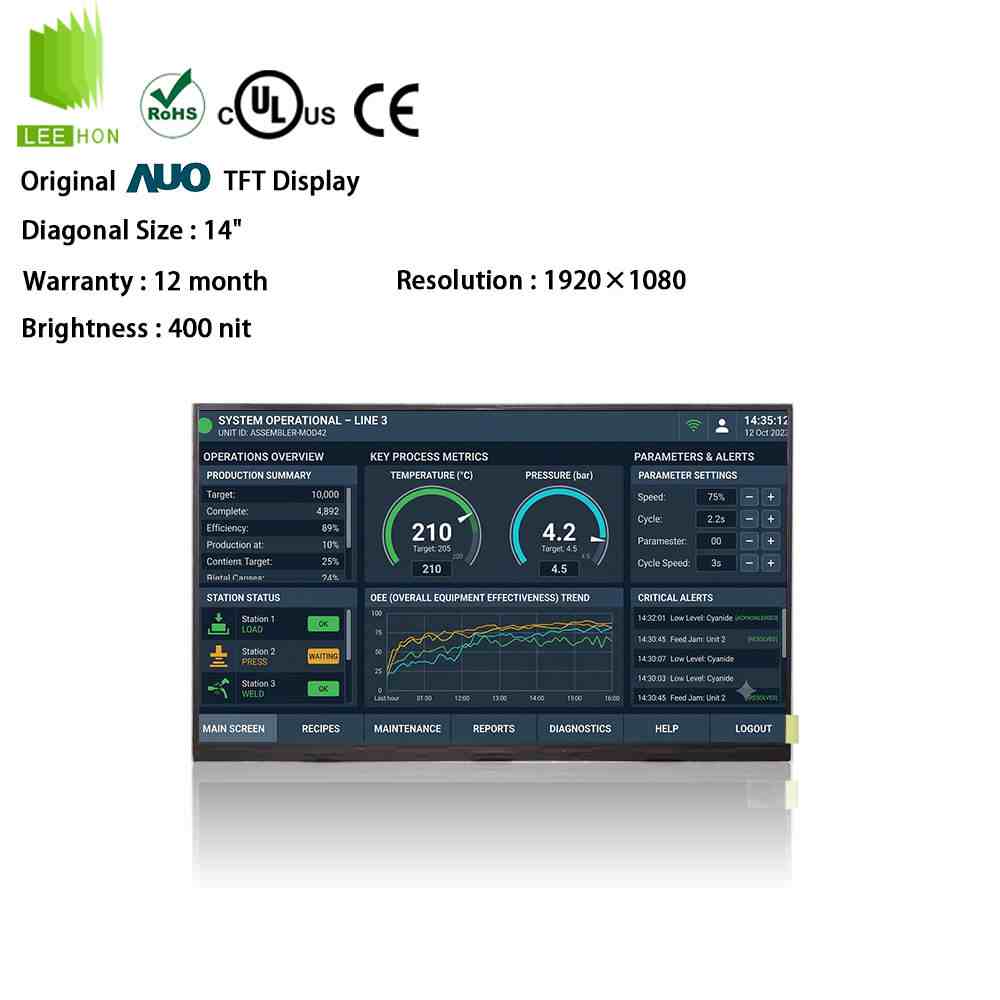

G140HAN01.1是友达AUO的一款14.0英寸工控液晶屏，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，适合工控平板、便携式检测设备、工业电脑、医疗辅助终端、仪器仪表、嵌入式显示设备等项目。规格书显示，该屏为G140HAN01.1，采用eDP接口，支持1920×1080显示，屏体典型供电为3.3V，外形尺寸约319mm×190.76mm×7.8mm，最大重量约580g。
这款屏和很多传统LVDS工控屏不同，它的核心选型点是14寸FHD、2 lane eDP、30Pin接口、3.3V供电、12V背光输入、400cd/㎡亮度和触摸外配方案。如果主板不是eDP输出，或者原机是LVDS屏，就不能只按“14寸1920×1080”直接替换。
| 14寸LCD友达液晶屏模组G140HAN01.1规格详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G140HAN01.1 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业显示 | |
| 对角尺寸 | 14.0" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | eDP1.2 |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.054×0.161 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.161×0.161 (H×V) [157PPI] | |

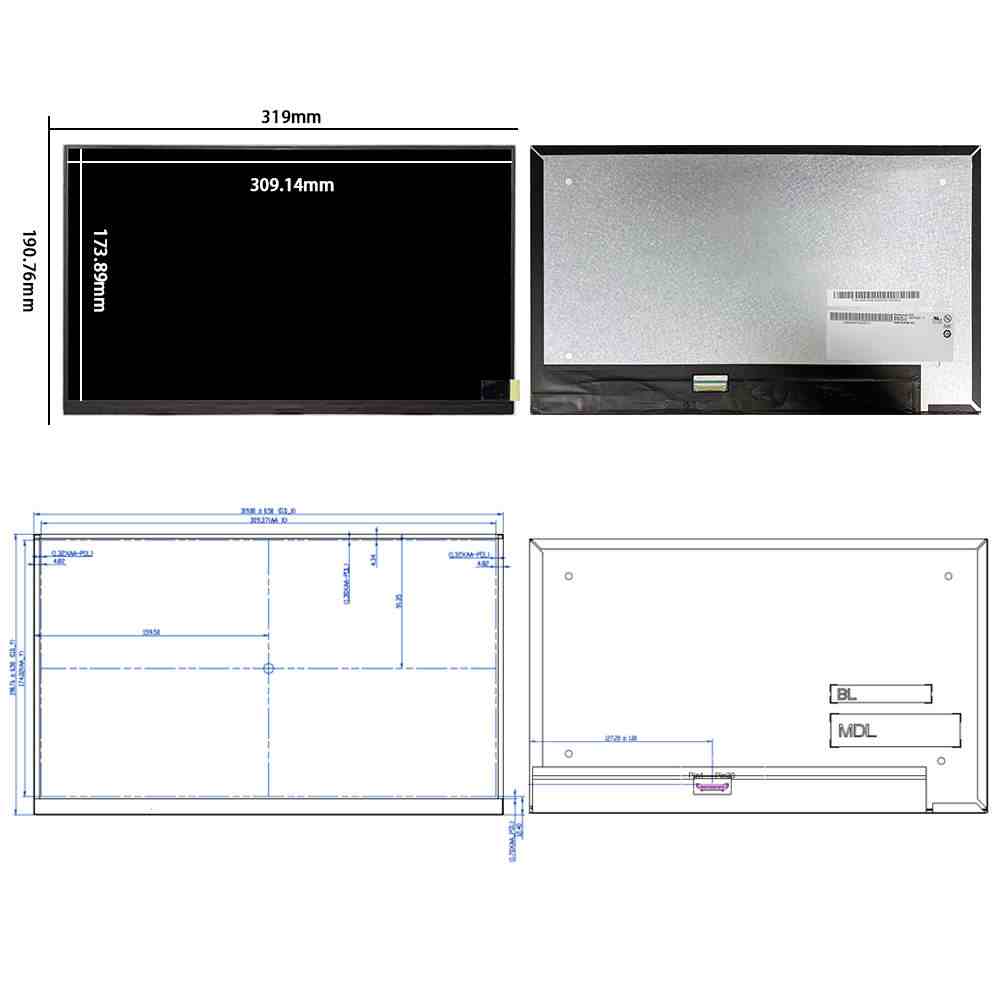

| 结构尺寸 | 显示区域(mm) | 309.14(H) × 173.89(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 319(H) × 190.76(V) | |
| 外观厚度(mm) | 4.9/8.3 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 580g (Max.) |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 15/10 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 71% |
| sRGB覆盖率 | 96% | |
| AdobeRGB覆盖 | 74% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 53% | |
| 低蓝光护眼 | - | - |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 7.2W (Max.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 367mA (Max.) | |
| 功耗 | 1.1W (Max.) | |
| 信号类型 | - | eDP (2 Lanes), eDP1.2 |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-12 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | EDP-30P2L-020A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 6.5/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | 462mA (Typ.) | |
| 功耗 | 5.54/6.1W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Typ. 1KHz ~ Max. 20KHz | |
14寸FHD更适合便携式工控设备
G140HAN01.1的主动显示区域为309.37mm×174.02mm，分辨率达到1920×1080，像素间距为0.161mm×0.161mm。相比10.1寸屏，它能显示更多参数、曲线和图形界面；相比21.5寸或27寸屏，它又更适合便携设备、台式仪器和紧凑型工控终端。
这类尺寸常见于便携检测仪、工业平板、医疗辅助设备、车载或船载小型控制终端、数据采集设备和设备维护终端。如果项目需要在较小结构空间内显示高清UI，G140HAN01.1比低分辨率14寸屏更有界面优势。
400cd/㎡亮度适合室内和半室内，不建议直接当户外高亮屏
G140HAN01.1规格书中的白场亮度典型值为400cd/㎡，最低值为320cd/㎡，典型对比度为800:1，可视角为89/89/89/89，色域为72%。这个参数适合室内工控、设备机台、实验室仪器和普通半室内终端。
但400cd/㎡并不是强户外高亮等级。如果设备要放在阳光直射、户外自助终端、强反光车间或车载强光位置，还要结合盖板透过率、防眩处理、减反玻璃、安装角度和样品实测来判断。不要简单把它定义成户外高亮屏。
eDP 2 Lane是这块屏的关键，不是LVDS屏
G140HAN01.1规格书明确写到电气接口为2 lane eDP 1.2，信号连接器为30Pin，连接器型号涉及IPEX 20455-030E-12，适配端为IPEX 20453-030T-11或兼容型号。接口脚位中包含Lane0、Lane1、AUX通道、HPD、LCD_VCC、背光使能、PWM调光和背光电源脚位。
这意味着它不能按普通LVDS 30Pin屏来接。eDP屏需要主板或驱动板支持eDP输出、AUX通信、HPD识别和正确的上电时序。如果原设备是LVDS接口，即使尺寸和分辨率接近，也不能直接换成G140HAN01.1。
背光输入和PWM调光要一起核对
G140HAN01.1并不是只接eDP信号就能完整工作。规格书中背光部分显示，LED背光功耗典型值约5.54W、最大约6.1W，LED寿命标注为50000小时；背光输入VLED范围为6.5V至21.0V，典型按12V使用，同时需要LED Enable和PWM调光信号。
调试时要重点看驱动板是否提供稳定的背光输入、BL_EN使能和PWM调光。规格书给出的PWM频率范围为200Hz至20kHz，占空比范围为5%至100%。如果背光控制脚没有接好，常见问题是屏有画面但无背光、亮度不可调、闪烁或休眠唤醒异常。
工作温度不是宽温车载等级
G140HAN01.1的工作温度范围为0℃至50℃，存储温度范围为-20℃至60℃。这说明它更适合常规工业、医疗辅助、仪器仪表和室内设备，不属于-20℃、-30℃起步的宽温车载屏。
如果项目环境存在低温启动、高温暴晒、密闭箱体散热差、长时间满亮度运行等情况，建议提前做温升测试、老化测试和低温点亮测试。尤其是便携设备或车载终端，不能只看“工业屏”三个字就默认适合所有环境。
和相近14寸屏不能模糊替换
14寸FHD液晶屏有很多相近型号，有的采用eDP，有的是LVDS；有的亮度为300cd/㎡，有的是400cd/㎡或更高；有的默认带触摸，有的只是裸屏。G140HAN01.1本身是14寸FHD、eDP 2 Lane、30Pin方案，替换时要按完整型号和实物标签确认。
维修项目中，建议先提供原屏标签、接口照片、屏线照片、主板接口照片和整机型号。新项目开发时，则要同时确认主板eDP输出能力、屏线长度、结构厚度、背光控制、触摸盖板和供货周期。
触摸屏需要按整机方案另配
G140HAN01.1本体主要是LCD显示模组，不应默认带触摸屏。如果项目做工控平板、便携检测仪或医疗辅助终端，通常需要外配电容触摸屏和盖板玻璃。
触摸方案要提前确认可视区、盖板厚度、透过率、AG或AR处理、USB/I2C接口、触摸IC抗干扰能力和前壳压合方式。14寸屏常用于移动工控设备，结构轻薄，后期临时增加触摸盖板容易影响厚度、开孔、亮度和装配稳定性。
采购前先验证驱动板、屏线和背光控制
G140HAN01.1采购前，不建议只比较单片屏报价。更重要的是确认驱动板是否支持1920×1080、eDP 2 Lane、30Pin线序、3.3V屏体供电、12V背光输入、BL_EN和PWM调光。样品阶段应完成点屏测试、亮度调节、休眠唤醒、长时间点亮、温升和结构装机验证。
如果项目方需要屏体、eDP驱动板、30Pin屏线、背光控制、触摸盖板和替代型号一起评估，可以选择具备显示方案配套能力的供应商协助。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶产品都有销售，产品覆盖3.5寸至55寸，并提供工业液晶显示驱动方案。
对于G140HAN01.1这类eDP接口工控屏，供应商能否协助确认线序、驱动板、触摸盖板和替代型号，往往比单片屏报价更影响项目导入效率。
G140HAN01.1适合工控平板、便携式检测设备、工业电脑、医疗辅助终端、仪器仪表和嵌入式显示设备等14寸FHD显示项目。它的核心选型点是1920×1080分辨率、2 lane eDP 1.2接口、30Pin连接、3.3V屏体供电、400cd/㎡典型亮度、12V背光输入、PWM调光、0℃至50℃工作温度和触摸外配方案。
维修替换项目应优先核对原屏标签、eDP线序和背光控制；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔和可替代型号，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
