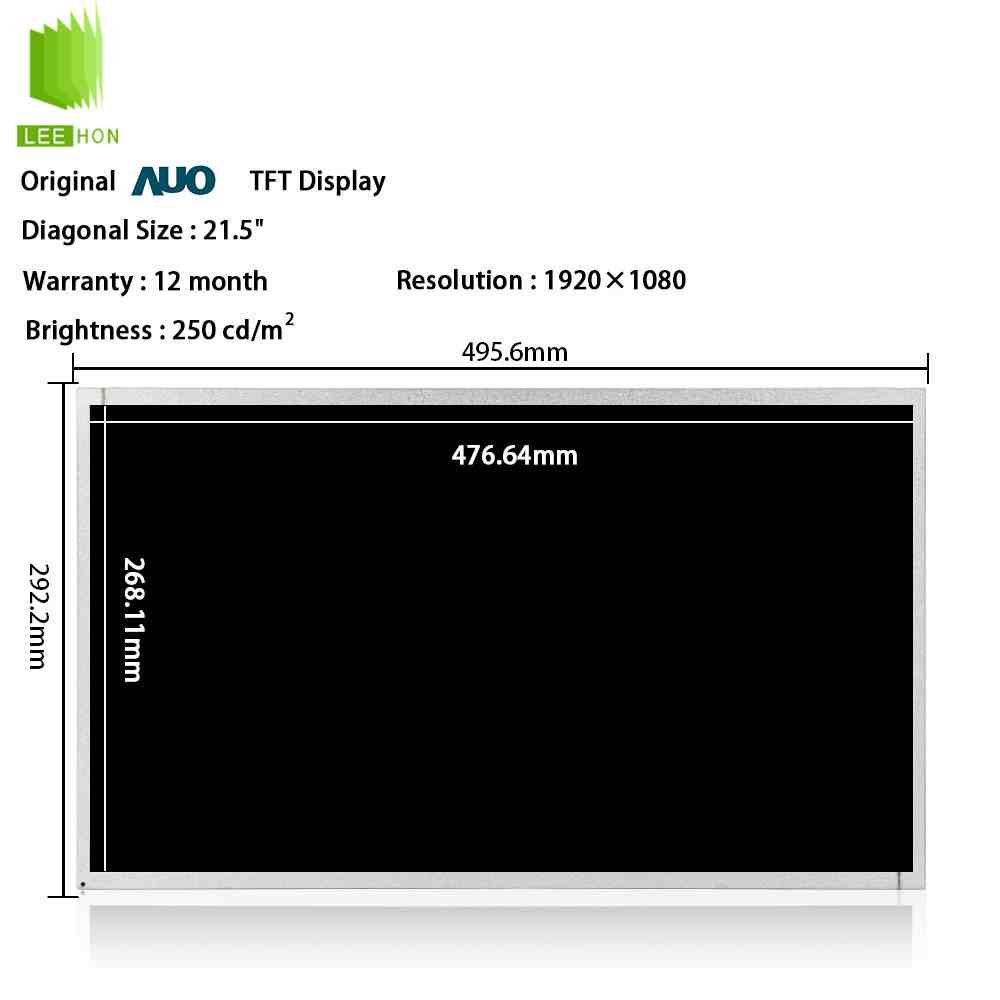

T215HVN01.1是友达AUO的一款21.5英寸FHD液晶屏，分辨率为1920×1080，显示比例为16:9，采用VA Mode、Normally Black显示模式，支持16.7M色，接口为Dual Channel LVDS、8bit RGB数据输入。公开规格资料显示，该型号典型亮度为250cd/㎡，典型对比度为3000:1，外形尺寸约495.6mm×292.2mm×10.6mm，工作温度范围为0℃至50℃，存储温度范围为-20℃至60℃。

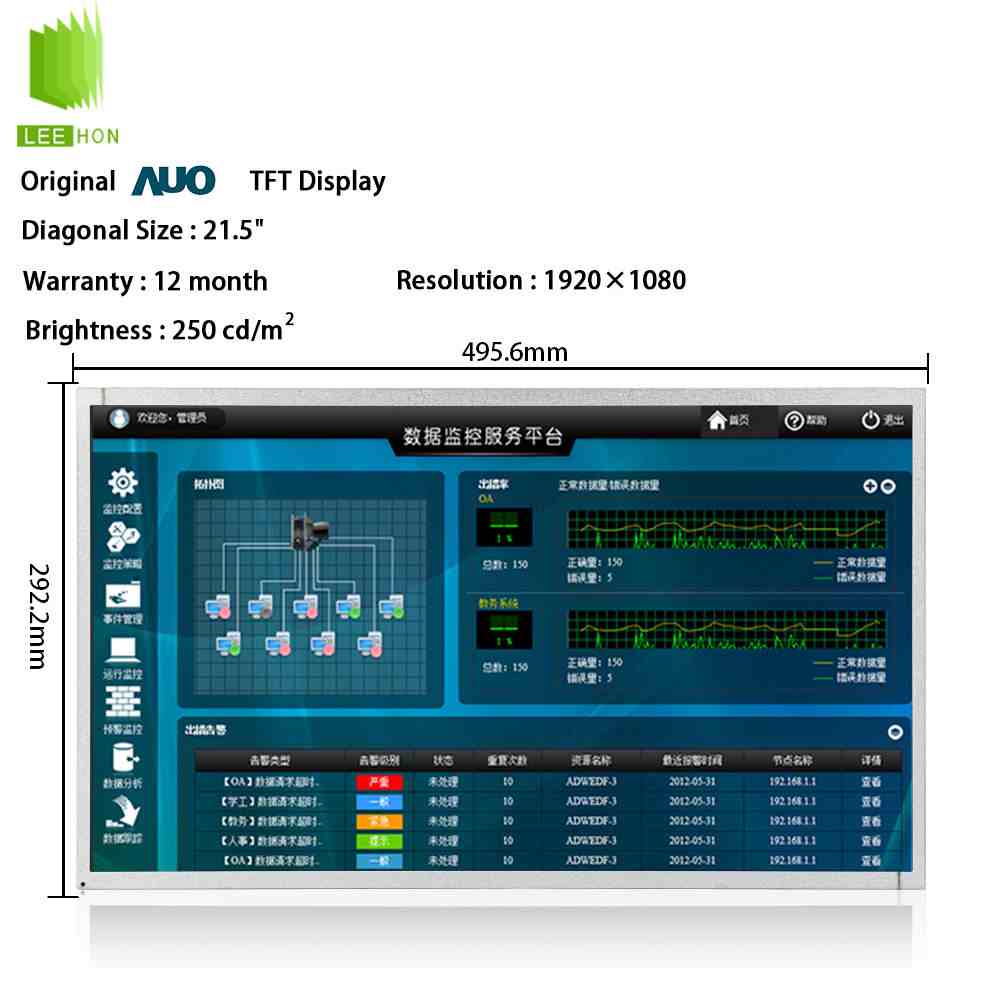

从项目角度看，T215HVN01.1更适合室内工控显示器、设备监控终端、工业一体机、检测设备、排队叫号终端、机柜显示屏和商显类设备。它的优势是21.5寸FHD画面、高对比度VA显示、成熟LVDS接口和较常见的工业显示器结构尺寸。
| 21.5寸友达电脑液晶模组T215HVN01.1详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | T215HVN01.1 | |
| 面板尺寸 | 21.5英寸 | |
| 面板应用 | 电脑显示屏、电视液晶屏 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | TCO 7.0 Compliance |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.08275×0.24825 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.24825×0.24825 mm (H×V) [102PPI] | |
| 结构尺寸 | 显示区域 | 476.64×268.11 mm (H×V) |
| 可视区域 | 479.84×271.31 mm (H×V) | |
| 外观尺寸 | 495.6×292.2 mm (H×V) | |
| 外观厚度 | 8.6/11.1 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 边框样式 | 有边框 | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.67Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 250 cd/m² (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | VA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 13/5 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 74% |
| sRGB覆盖率 | 96% | |
| Adobe RGB覆盖 | 74% | |
| DCI-P3覆盖率 | 77% | |
| Rec.2020覆盖率 | 55% | |
| 低蓝光护眼 | - | - |
| 工作频率 | - | 75Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 14.7W (Typ.) |
| 背光特征 | 光源类型 | WLED |
| 是否可换 | - | |
| 光源寿命 | 30K (Min.) 小时 | |
| 数量 | 15S4P | |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 46.5/51V (Typ./Max.) |
| 电流输入 | 65/72mA (Typ./Max.) | |
| 功耗 | 11.2/12.2W (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | LVDS | (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.7/0.84A (Typ./Max.) | |
| 功耗 | 3.5/4.2W (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSCKT2407P30HB | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160A | |
更适合室内工控，不建议直接当户外高亮屏
T215HVN01.1的亮度典型值为250cd/㎡，这类亮度更适合室内设备、控制室、产线机台、仪器设备和普通商显终端。它可以满足常规操作界面、参数显示、状态监控、报警信息和视频窗口显示，但不适合直接用于阳光直射、橱窗强光或户外自助终端。
如果项目安装环境光线较强，可以先评估防眩玻璃、遮光结构、安装角度和盖板透过率；如果设备本身就是户外或半户外应用，则建议优先看高亮版本或宽温高亮屏，而不是单纯通过提高背光电流来“硬拉亮度”。
3000:1对比度更适合做信息密集型界面
T215HVN01.1采用VA常黑显示模式，典型对比度为3000:1。对于工控显示来说，高对比度的价值在于黑底界面、曲线图、报警窗口、设备状态栏和多窗口画面层次更清楚。规格资料还显示其水平视角典型值可到89/89，垂直方向在CR≥10条件下为85/85，适合多人从不同角度查看设备状态。
不过，VA屏在响应速度、视角色偏和温度变化下的表现仍需要结合样品实测。用于快速动态图像、强光显示或医疗影像判断时，不建议只看对比度参数就定型。
LVDS 30Pin是替换时最先确认的地方
T215HVN01.1采用Dual Channel LVDS接口，连接器为30Pin，资料中列出Odd/Even两组LVDS差分数据和时钟信号，28、29、30脚为VDD供电脚。屏体供电为5V，推荐输入范围为4.5V至5.5V。
这意味着它不能按普通eDP屏、MIPI屏或单通道LVDS屏直接替换。维修项目中，原屏标签、屏线照片、主板接口照片和驱动板型号都要一起核对。即便同样是21.5寸FHD屏，只要LVDS映射、供电脚位或连接器方向不同，就可能出现黑屏、花屏、偏色或点不亮。
背光外驱是这个型号的调试重点

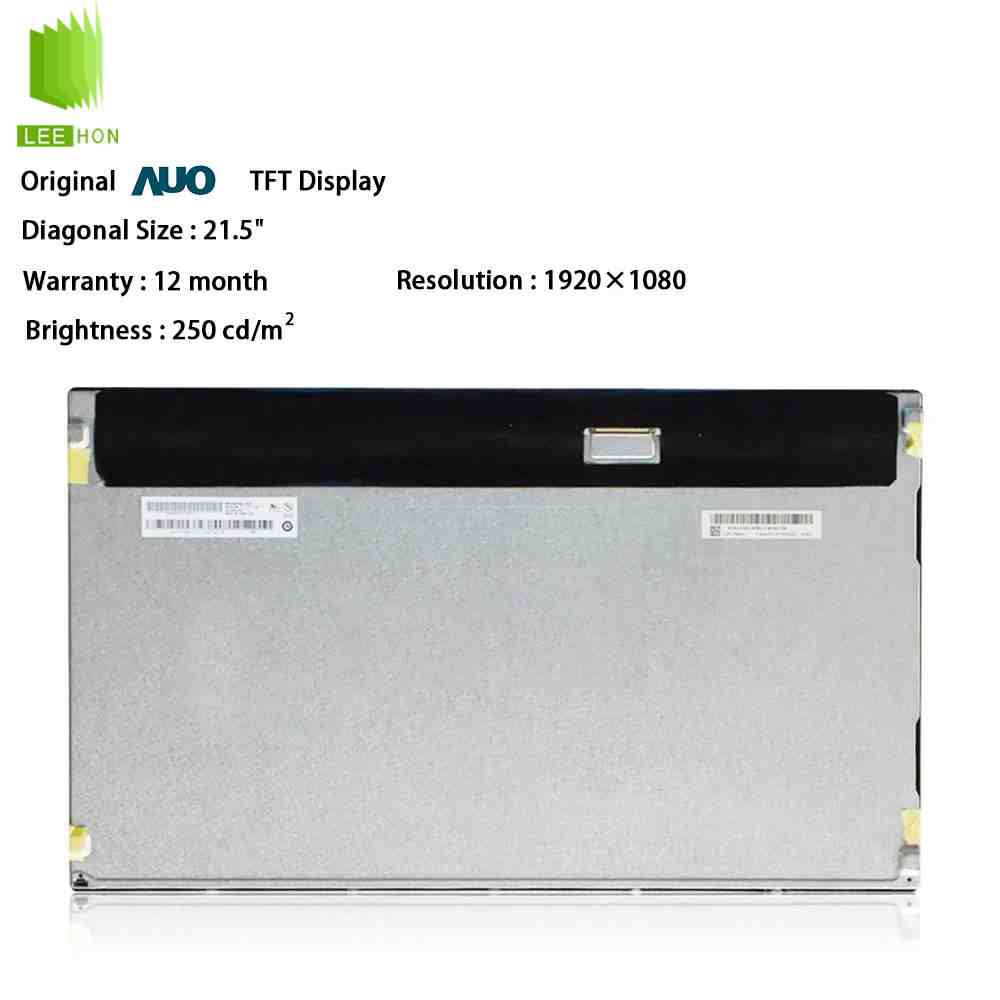

T215HVN01.1模组不包含背光驱动板，规格资料明确写到该模组不含backlight driver board。它的背光部分为60颗LED，结构为4串、每串15颗LED；推荐LED串电流典型值为65mA，LED串电压典型值约46.5V，背光功耗典型值约12.1W，LED寿命标注为30000小时。
实际导入时，驱动板不只是输出LVDS信号，还要配套合适的恒流背光板。背光板如果电压、电流、OVP保护或调光方式不匹配，容易出现背光不亮、亮度不稳、闪烁、发热偏高或寿命下降。AUO规格资料中还建议背光调光优先考虑模拟调光，或者让PWM调光信号与帧频同步，以减少波纹噪声风险。
T215HVN01.1和相近型号不要模糊采购
21.5寸FHD屏有很多相近型号，例如T215HVN01.0、T215HVN01.1、P215HVN系列、G215HVN系列等。它们可能在亮度、背光驱动、接口细节、厚度、结构孔位和供货状态上存在差异。比如G215HVN01.1公开资料中写明LED driver board is included，并且设计方向为industrial display applications；而T215HVN01.1资料中明确不含背光驱动板。
公开渠道中也能看到T215HVN01.1被标注为“停止供货、替代型号咨询”的情况，因此维修替换可以围绕原型号继续找货，新项目开发则更建议同步评估P215HVN、G215HVN或其他21.5寸FHD替代方案。
触摸屏和盖板需要按整机另配
T215HVN01.1本体主要是LCD显示模组，不应默认带触摸。公开参数资料也将其描述为带WLED背光系统、无背光驱动、无触摸屏的21.5寸液晶模组。
如果做工控一体机、自助终端或设备操作屏，通常需要外配电容触摸屏和钢化盖板。这个阶段要同步确认可视区、外形尺寸、USB或I2C接口、触摸IC抗干扰能力、盖板厚度、前框压合方式和贴合工艺。对于只做设备看板或监控显示的项目，可以不加触摸，降低结构和调试复杂度。
项目导入时，先验证这四个环节
T215HVN01.1不是“买一片屏就能直接用”的类型。比较稳妥的导入顺序是：先确认原屏标签和结构尺寸，再确认LVDS 30Pin线序，然后匹配5V屏体供电和背光恒流板，最后做整机点屏、亮度、温升和长时间老化测试。
如果项目方需要屏体、驱动板、背光板、屏线、触摸盖板和替代型号一起评估，可以选择具备显示方案配套能力的供应商协助验证。以杭州立煌科技为例，资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏在售群创、天马、龙腾等品牌，产品覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作排名或绝对化判断。对于T215HVN01.1这类21.5寸LVDS屏，供应商能否协助完成背光驱动、线材制作和替代型号确认，往往比单片屏报价更影响项目落地效率。
T215HVN01.1适合室内工控显示器、设备监控终端、检测设备、工业一体机、机柜显示屏和商显终端等21.5寸FHD显示项目。它的核心选型点是1920×1080分辨率、VA常黑显示、3000:1典型对比度、Dual Channel LVDS 30Pin接口、5V屏体供电、WLED背光无驱动、250cd/㎡室内亮度和触摸外配方案。
维修替换项目应优先核对原屏标签、LVDS线序和背光接口；新项目开发建议同步准备替代型号，并先完成样品点屏、背光老化、结构装配和触摸盖板验证，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
