GT080X0M-N12-1QP0是京东方推出的一款8英寸工业液晶屏，采用1024×768 XGA分辨率、4:3显示比例、40Pin单通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡，工作温度为-20℃至70℃，适合工业仪器、检测设备、医疗终端及小型工业控制设备。
| 8寸京东方液晶屏LCD模组GT080X0M-N12-1QP0信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 品牌 | 京东方 |
| 型号名称 | GT080X0M-N12-1QP0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 结构特征 | 屏幕尺寸 | 8.0英寸 |
| 重量 | - | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 分辨率 | 1024(RGB)×768, XGA | |
| 像素特征 | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.05275×0.15825 mm | |
| 像素间距(W×H) | 0.15825×0.15825 mm [160PPI] | |

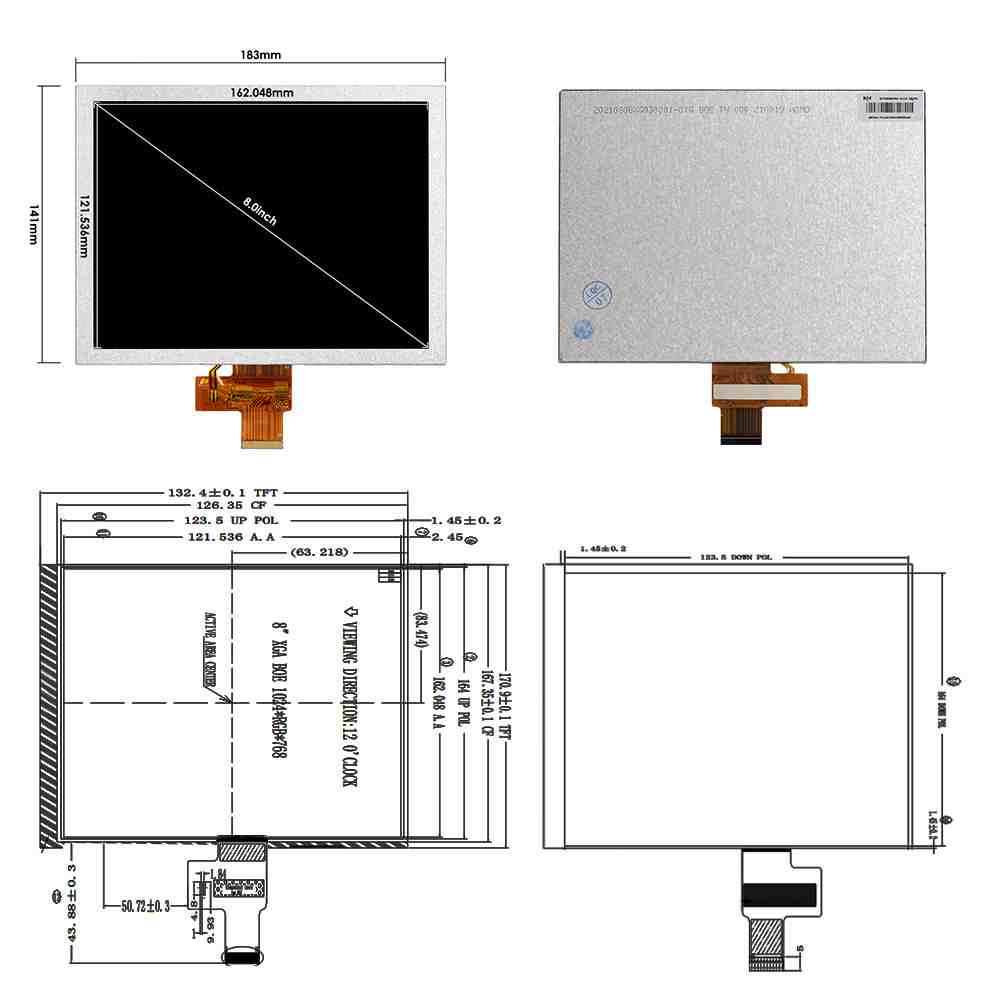

| 显示尺寸(W×H) | 162.048×121.536 mm | |
| 结构尺寸 | 可视尺寸(W×H) | 164.8×124.3 mm |
| 外观尺寸(W×H) | 183×141 mm | |
| 外观厚度 | 3.4±0.3 mm | |
| 宽高比 | 4:3 (W:H) | |
| 光学特征 | 亮度(cd/m²) | 400 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 左/右 | 75/75 (Typ.)(CR≥10) |
| 上/下 | 75/70 (Typ.)(CR≥10) | |
| 最佳视向 | 12 o'clock | |
| 色彩性能 | 色温 | 6402K |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 白场色度 | Wx:0.314; Wy:0.333 | |
| 电子特征 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 信号特征 | 电压输入 | 3.3/11.62/23/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) |
| 接口类型 | FPC | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 数量 | 3S11P | |
| 电流输入 | 200mA (Typ.) | |
| 电压输入 | 8.1/9.0/9.6V (Typ.)(Min./Typ./Max.) | |
GT080X0M-N12-1QP0常见QA
Q1：GT080X0M-N12-1QP0为什么采用1024×768分辨率？
#京东方液晶屏#GT080X0M-N12-1QP0在8英寸尺寸上采用1024×768分辨率，可以显示更多文字、曲线和设备参数，适合安装空间有限但显示内容较多的仪器仪表和工业终端。

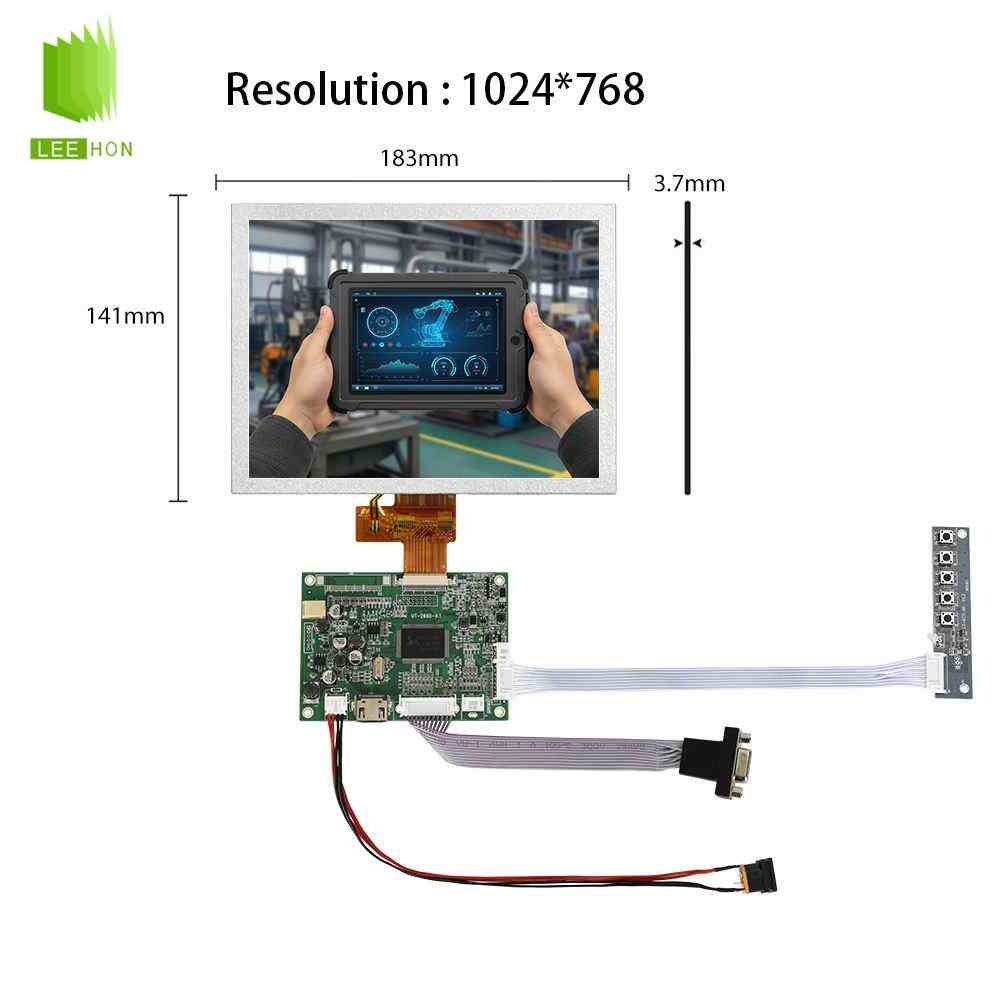

Q2：GT080X0M-N12-1QP0可以使用普通LVDS驱动板吗？
不能只根据LVDS接口判断。该型号采用40Pin单通道8bit LVDS接口，驱动板需要支持1024×768分辨率，并与屏幕的Pin定义、供电电压和时序参数匹配。
Q3：GT080X0M-N12-1QP0需要配置背光驱动板吗？
需要。该屏采用WLED背光，但没有集成LED背光驱动电路，装机时需要配置匹配的恒流背光方案。背光参数不合适，可能造成亮度不足、闪烁或无法点亮。
Q4：GT080X0M-N12-1QP0可以替换其他8英寸液晶屏吗？
不能只根据8英寸尺寸直接替换。选型时需要核对183×141mm外形尺寸、1024×768分辨率、40Pin LVDS线序、供电要求和背光驱动方式。该型号标准配置不带触摸屏，需要触控功能时应另外配置触摸组件。
