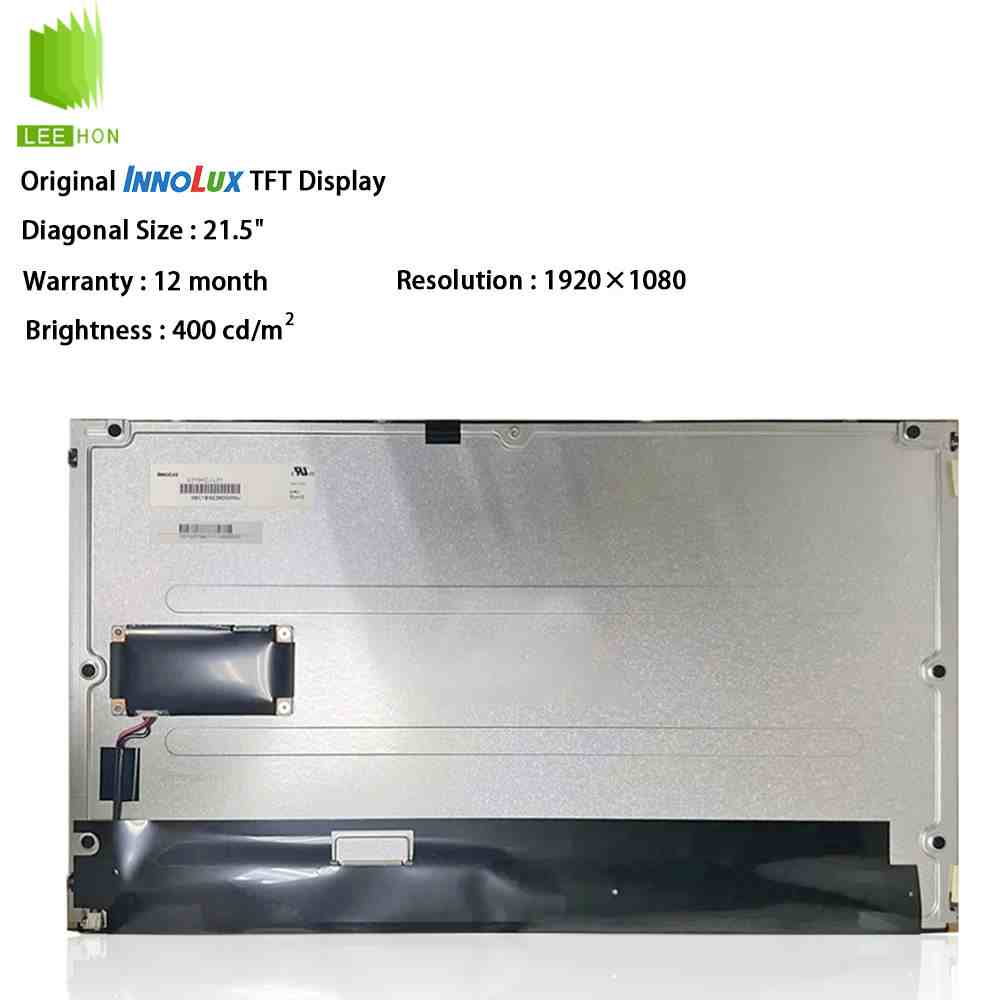

G215HCJ-L01是群创Innolux的一款21.5英寸工业液晶屏，分辨率为1920×1080，属于FHD规格，显示比例为16:9。它采用WLED背光、30Pin 2ch-LVDS接口，支持16.7M色显示，并且背光转换模块内置在模组中。对于工控显示器、设备监控终端、工业一体机、检测设备、机柜显示屏和室内商显终端来说，这类21.5寸FHD屏更适合作为主显示界面使用。
和一些21.5寸低亮办公屏不同，G215HCJ-L01的重点在于工业项目常用的LVDS接口、400cd/㎡亮度、AG雾面表面、5V屏体供电和12V背光输入。选型时不要只看“21.5寸、1920×1080”，还要把屏线、背光输入、结构厚度、触摸盖板和供货版本一起核对。
| 21.5寸LCD工业群创液晶屏模组G215HCJ-L01详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | G215HCJ-L01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 21.5寸 | |
| 适用于 | 工业显示 | |
| 最大额定 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.08265×0.24795 mm | |
| 像素间距(W×H) | 0.24795×0.24795 mm [102PPI] | |
| 物理尺寸 | 显示尺寸 | 476.064(W)×267.786(H) mm |
| 外观尺寸 | 497.6(W)×287(H) mm | |
| 可视尺寸 | 479.3(W)×270.9(H) mm | |
| 外观厚度 | 9.7/14.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 边框样式 | 有边框 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.94±0.08Kgs |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 8/7 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 94% | |
| AdobeRGB覆盖率 | 73% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 55% | |
| 低蓝光护眼 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 20.85W (Max.) |
| 信号电气 | 输入电流 | 550/640mA (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 3.5/4.05W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 禾昌 |
| 型号 | 187098-30091 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 光源数量 | - | |
| 光源位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 光源接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 光源接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24049HJ | |
| 脚距 | 1.25 mm | |
| 脚数 | 9 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 1.2±0.2A | |
| 功率消耗 | 14.4/16.8W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 20KHz | |

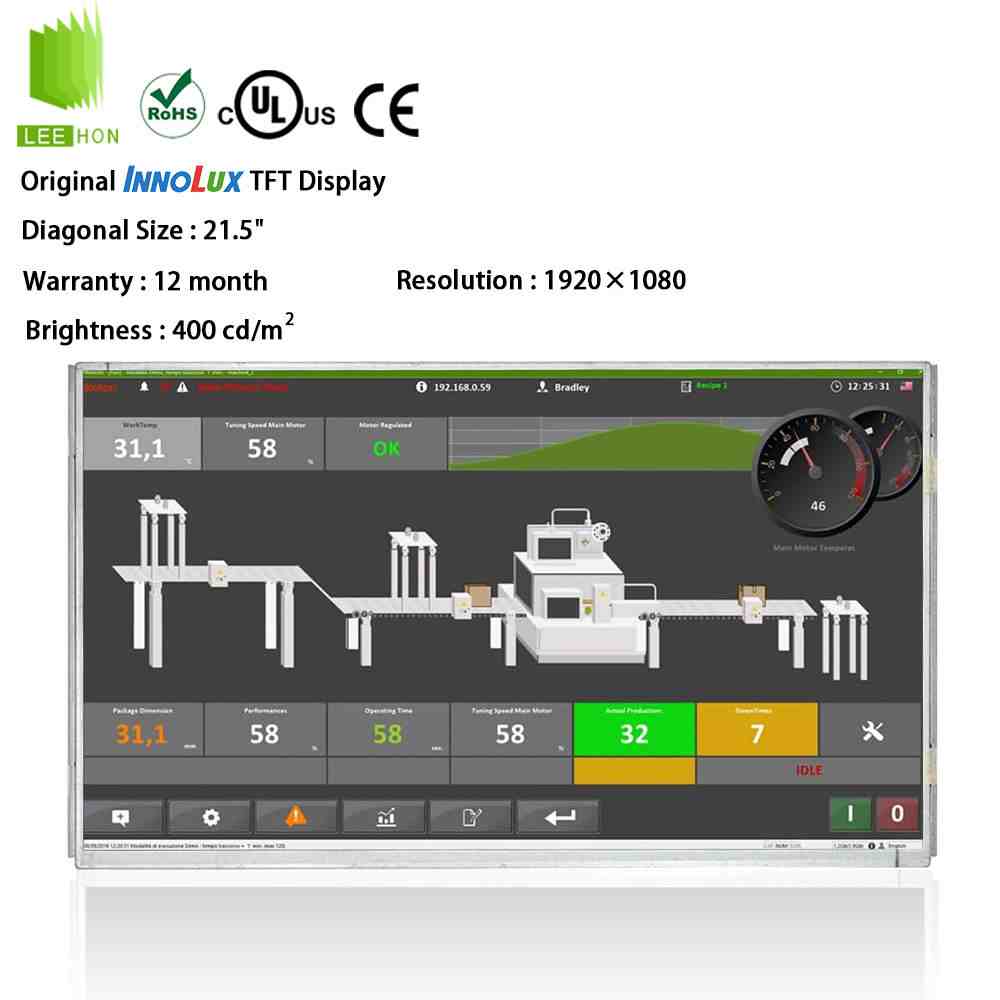

这块屏更适合室内工控主屏

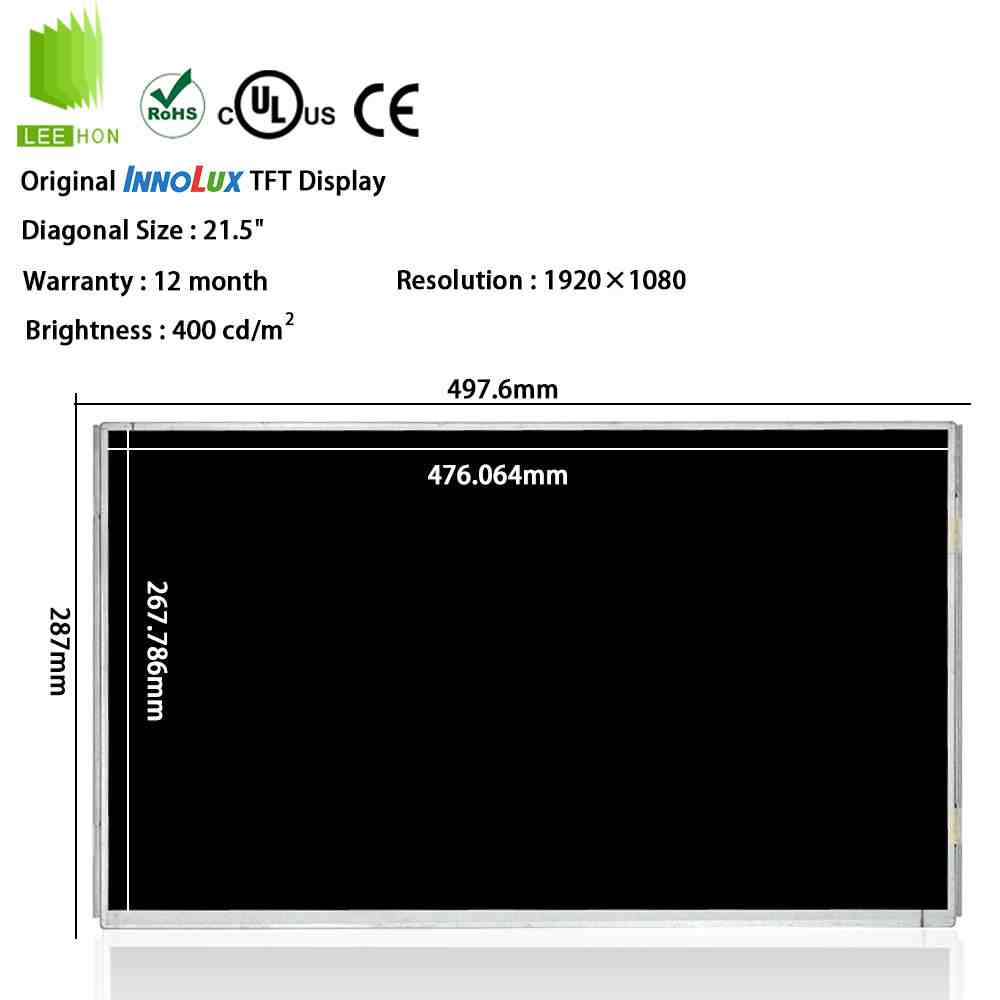

G215HCJ-L01的主动显示区域为476.064mm×267.786mm，典型外形尺寸为497.6mm×287mm×13.52mm，典型重量约1948g。这个尺寸适合做设备主屏，例如工业控制台、设备状态看板、检测仪器界面、自动化产线监控屏和工控一体机。
如果项目界面需要同时显示运行状态、报警列表、参数曲线、视频窗口和操作菜单，21.5寸FHD会比10.1寸、12.1寸或15寸屏更容易排版。它不适合做小型嵌入式副屏，更适合固定安装类设备。
400cd/㎡亮度够用，但不是户外高亮屏
G215HCJ-L01规格书中标注白场亮度为400cd/㎡，对比度典型值为1000:1，可视角典型值为178°水平、178°垂直，表面处理为AG type、3H hard coating、Haze 25，色域为72% NTSC。这个配置更适合室内车间、控制室、设备机台和半室内环境。
如果设备安装在强反光车间、橱窗、户外自助终端或阳光直射位置，400cd/㎡通常不建议直接当高亮屏使用。可以先评估遮光结构、防眩盖板、减反玻璃和安装角度；如果现场光照很强，应考虑更高亮度版本，而不是简单提高背光负载。
30Pin 2ch-LVDS是替换时的第一道门槛
G215HCJ-L01采用30Pin 2ch-LVDS接口，接口中包含Odd/Even两组LVDS差分信号和时钟，28、29、30脚为5.0V供电。规格书同时列出了可匹配的连接器和FFC/线缆连接器型号。
这意味着它不能按eDP屏、MIPI屏或单通道LVDS屏直接替换。维修项目里，原屏标签、主板接口照片、屏线照片和驱动板型号都要一起提供。即使同样是21.5寸FHD屏，只要LVDS映射或供电脚位不同，就可能出现黑屏、花屏、偏色、画面分割异常。
内置背光转换模块，不代表背光不用核对
G215HCJ-L01的一个特点是背光转换模块内置，这对项目集成会更友好，不需要像部分大尺寸屏那样单独匹配高压恒流背光板。规格书显示，该屏背光转换输入电压典型值为12V，输入电流典型值为1.2A，背光输入功耗典型值为14.4W、最大值为16.8W，LED寿命标注为50000小时。
但这不代表背光可以随便接。驱动板仍要提供稳定的12V背光输入、BLON使能和PWM调光信号。规格书还提示，PWM调光频率在不同范围下占空比限制不同，并建议调光频率低于1kHz以减少非线性现象。
和G215HCJ-LH1、G215HCJ-L02不要混用
G215HCJ-L01和G215HCJ-LH1、G215HCJ-L02看起来都属于G215HCJ系列，但不能只凭前缀判断能否互换。公开资料显示，G215HCJ-LH1是21.5寸FHD高亮版本，典型亮度可到1400cd/㎡，工作温度范围为-30℃至80℃，外形厚度也与L01不同。
所以，维修替换时应按完整型号采购。新项目开发如果需要高亮、宽温或更强户外可读性，可以把G215HCJ-LH1或其他高亮型号作为备选，但要重新核对结构厚度、背光功耗、驱动板能力和整机散热。
做工控一体机时，触摸和结构要另配
G215HCJ-L01本体主要是LCD显示模组，不应默认带触摸。公开供应资料也将其描述为WLED背光、含LED驱动、无触摸的工业液晶屏。
如果项目做成工控一体机、自助终端或设备操作屏，通常需要另配电容触摸屏和钢化盖板。这个阶段要同步确认盖板透过率、AG处理、USB或I2C触摸接口、触摸IC抗干扰能力、前框压合方式和贴合工艺。21.5寸屏面积较大，结构压迫、背板变形和前框应力都可能引起白斑、漏光或触摸异常。
采购前更应该先做点屏和结构验证
G215HCJ-L01适合工业项目，但不建议只按单片屏价格直接下单。比较稳妥的流程是：先确认实物标签和规格书版本，再核对30Pin LVDS线序、5V屏体供电、12V背光输入、PWM调光、结构厚度、触摸盖板，最后做样品点屏、亮度测试、温升测试和长时间老化。
如果项目方需要屏体、驱动板、屏线、触摸屏和替代型号一起评估，可以选择具备显示方案配套能力的供应商协助验证。以杭州立煌科技为例，其资料显示，公司自2008年创立，是友达、京瓷中国大陆区授权代理商，同时代理京东方液晶屏。群创液晶屏、天马、龙腾等品牌工业液晶产品有在销售，产品覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作绝对化判断。对于G215HCJ-L01这类21.5寸LVDS工业屏，供应商能否协助确认屏线、驱动板、触摸盖板和替代型号，比单片屏报价更影响项目落地效率。
G215HCJ-L01适合室内工控显示器、工业一体机、设备监控终端、检测设备、机柜显示屏和商显类终端。它的核心选型点是21.5寸FHD分辨率、30Pin 2ch-LVDS接口、5V屏体供电、400cd/㎡亮度、12V背光输入、内置背光转换模块、AG雾面表面和触摸外配方案。
维修替换项目应优先核对原屏标签、LVDS线序和背光接口；新项目开发建议先完成样品点屏、结构装配、触摸盖板和老化测试，再进入批量采购。
群创G215HCJ系列型号推荐
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G215HCJ-L01 | 群创 | 21.5" | 液晶模组 | 1920×1080 | 400 | 1000:1 | WLED | LVDS |
| G215HCJ-L02 | 群创 | 21.5" | 液晶模组 | 1920×1080 | 350 | 1000:1 | WLED | LVDS |
| G215HCJ-LE1 | 群创 | 21.5" | 液晶模组 | 1920×1080 | 350 | 1000:1 | WLED | LVDS |
| G215HCJ-LH1 | 群创 | 21.5" | 液晶模组 | 1920×1080 | 1400 | 1000:1 | WLED | LVDS |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
