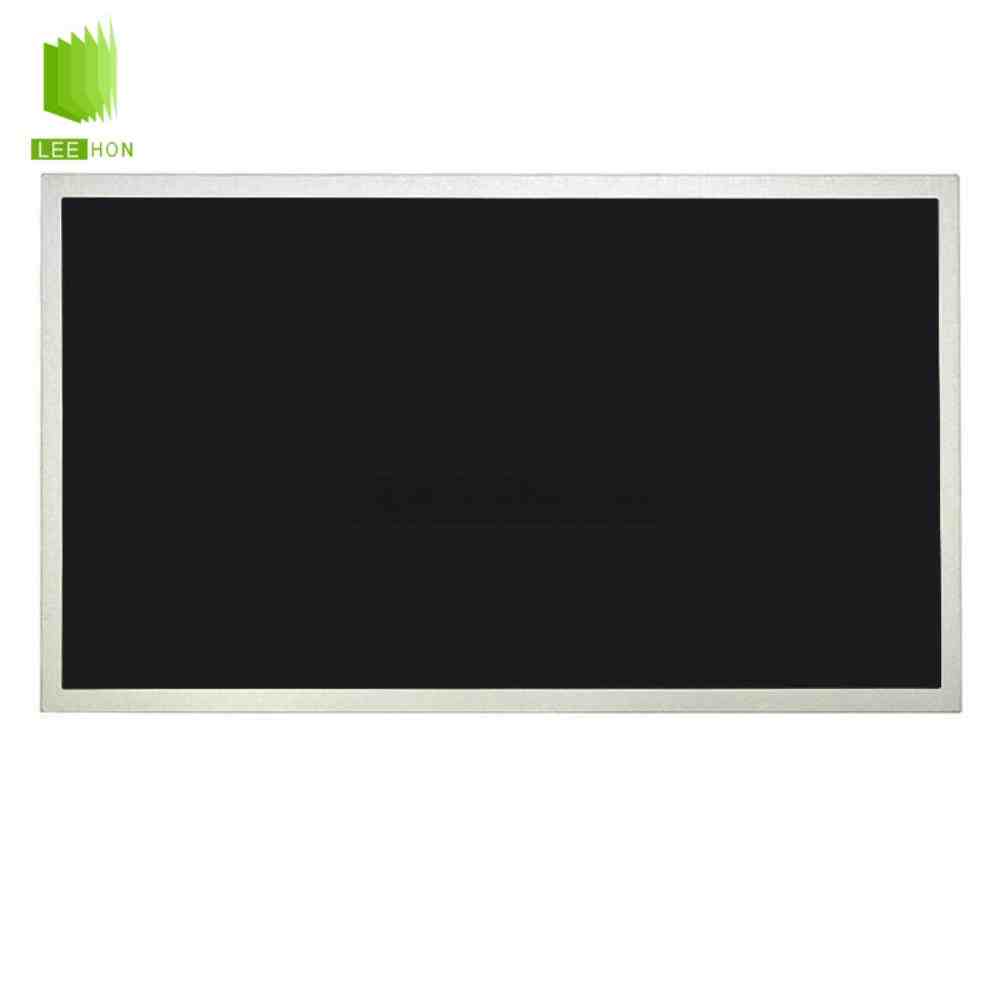

M156GWFA R0是龙腾光电（IVO）推出的一款15.6英寸高亮宽温液晶屏，采用1920×1080全高清分辨率、双通道LVDS接口和WLED背光。该屏典型亮度为1000cd/㎡，工作温度达到-30℃至85℃，支持广视角并具备一定抗振能力，适合工程车辆、车载终端、户外设备及工业控制显示系统。公开资料将车载显示列为其应用方向之一，但是否满足具体整车项目的车规认证要求，还需根据项目标准单独确认。
| 龙腾液晶屏模组M156GWFA R0信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 龙腾 |
| 型号名称 | M156GWFA R0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 15.6寸 | |
| 工作温度 | -30 ~ 85 °C | |
| 结构详情 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸 | 344.16(W)×193.59(H) mm | |
| 外观尺寸 | 363.8(W)×215.9(H) mm | |
| 重量 | 960g (Max.) | |
| 光学详情 | 亮度 | 1000 (Typ.) cd/m² |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | IPS，常黑显示，透射式 | |
| 颜色数量 | 16.7M (8-bit) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 27.8W (Max.) | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口脚数 | 30 pins | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 光源寿命 | 50K (Min.) 小时 | |
| 输入电压 | 12.0±1.2V | |
| 亮度调节 | PWM占空比 10~100% | |
M156GWFA R0常见FQA
Q1：M156GWFA R0适合车内强光环境吗？
比较适合。该屏典型亮度达到1000cd/㎡，并采用AG防眩光表面处理，相比普通300～500cd/㎡液晶屏，在驾驶室、工程车辆及光线较强的环境中具有更好的画面可读性。
Q2：M156GWFA R0采用什么接口？
该型号采用30Pin、双通道8bit LVDS接口，分辨率为1920×1080，液晶逻辑供电典型值为3.3V。配套主板需要支持FHD分辨率及对应LVDS线序，不能只根据30Pin接口直接接线。
Q3：M156GWFA R0适合车载高低温环境吗？
该屏工作温度和存储温度均为-30℃至85℃，并公开标注约2.9G的耐振动能力，因此比较适合温差和振动相对明显的工程车辆或车载显示设备。实际整机仍需考虑电源波动、EMC、散热和结构固定。
Q4：M156GWFA R0需要另外配置LED恒流板吗？
通常不需要。该型号采用WLED背光，并集成LED驱动器，背光寿命标称约50000小时。装机时仍需确认背光供电、使能和PWM调光方式是否与主板匹配。
