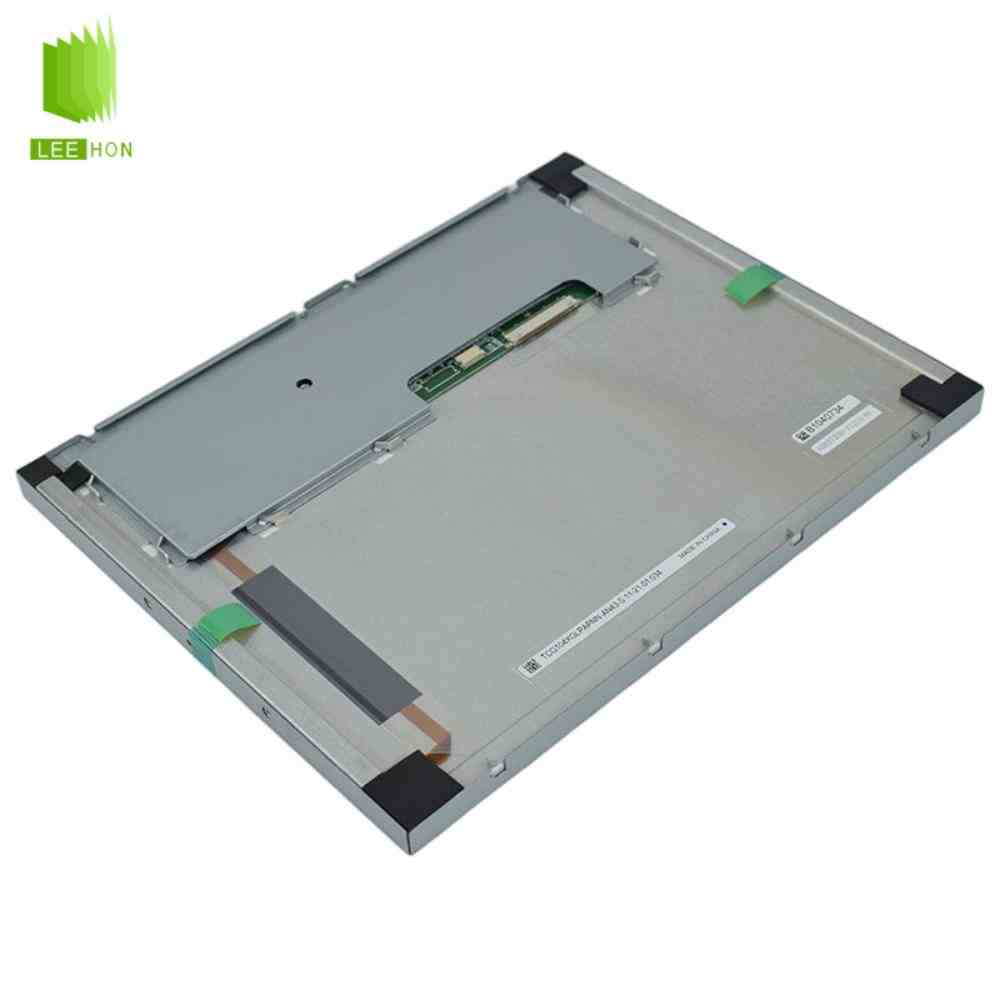

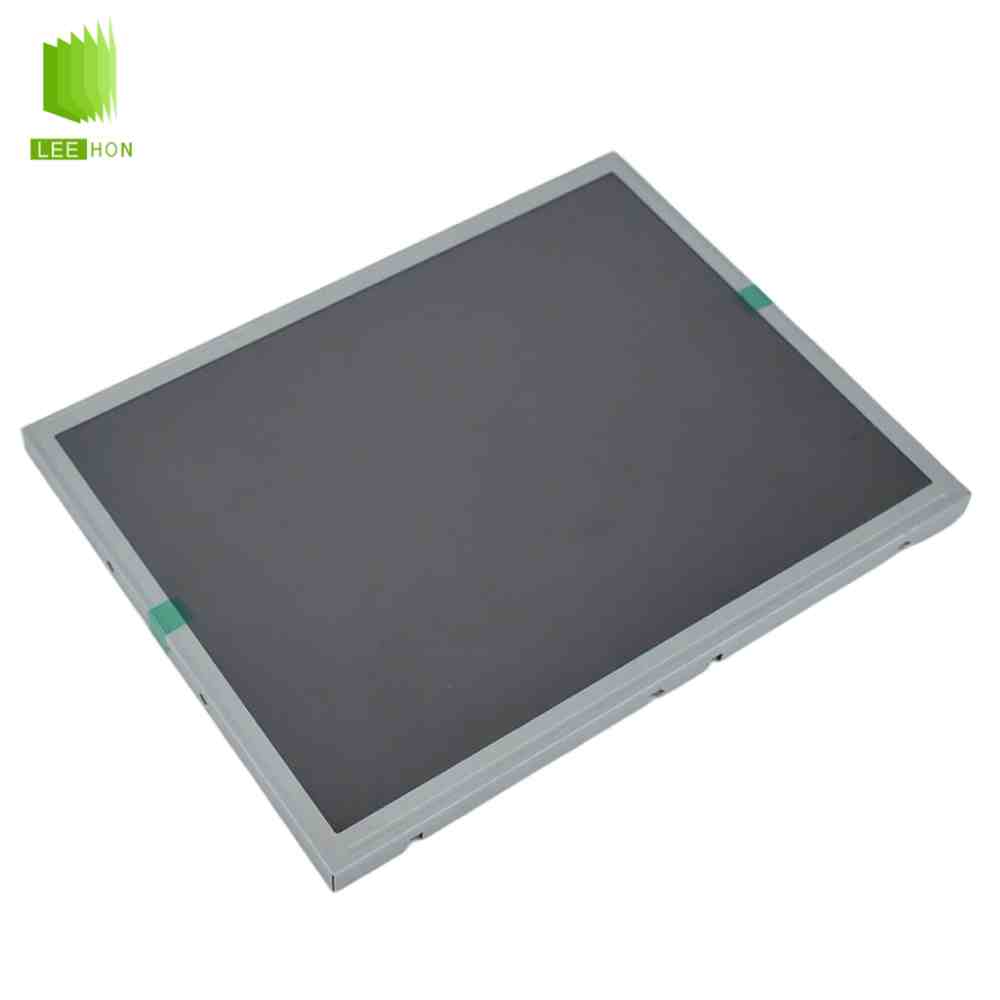

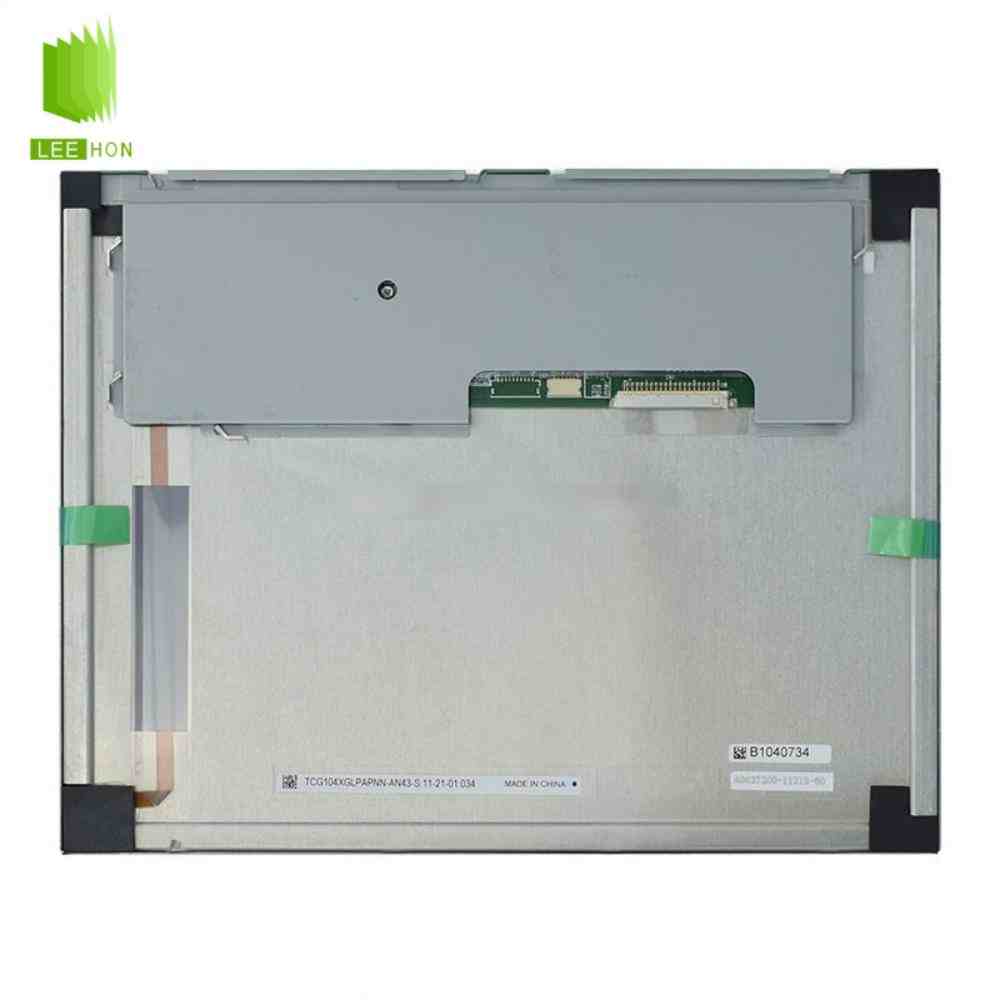

TCG104XGLPAPNN-AN43-S 是京瓷推出的一款 10.4 英寸工业级 TFT 液晶屏，采用 1024×768 XGA 分辨率、LVDS 接口和 LED 背光设计，典型亮度可达 1300cd/m²，对比度为 700:1，并具备上下左右各 85° 的宽视角。该屏支持 6bit/8bit 数据模式，逻辑供电为 3.3V，背光供电为 12V，工作温度范围为 -30～80℃，背光典型寿命约 70,000 小时，适合用于工业控制、自动化设备、仪器仪表及各类需要高亮、宽温显示的电子设备。
| 参数类别 | 参数项目 | 规格参数 | 说明 |
| 基本信息 | 品牌 | KYOCERA／京瓷 | 原厂规格型号 |
| 完整型号 | TCG104XGLPAPNN-AN43-S | 后缀应完整核对 | |
| 屏幕尺寸 | 10.4英寸 | 对角线约26.3cm | |
| 显示技术 | 透射式彩色点阵TFT LCD | Transmissive Color TFT | |
| 分辨率 | 1024×768 | XGA | |
| 像素排列 | 1024×（B、G、R）×768 | RGB子像素排列 | |
| 显示模式 | 常黑显示 | Normally Black | |
| 表面处理 | 防眩光 | Anti-Glare | |
| 环保标准 | RoHS | 规格书明确标注 | |
| 机械结构 | 外形尺寸 | 230.0 × 180.2 × 10.5mm | 宽×高×厚，不含局部凸出 |
| 有效显示区域 | 210.432 × 157.824mm | 宽×高 | |
| 点间距 | 0.0685 × 0.2055mm | 宽×高 | |
| 模组重量 | 487g | 典型结构重量 | |
| 安装孔 | 4个M3安装孔 | 最小深度3.9mm | |
| 最大锁付扭矩 | 0.35N·m | 外形图标注值 | |
| 显示接口 | 信号接口 | LVDS | 单路LVDS接口结构 |
| 信号接口针数 | 20Pin | 液晶信号独立接口 | |
| 屏端连接器 | I-PEX 20186-020E-11F | 20Pin | |
| 匹配连接器 | I-PEX 20197-020U-F／20197-T20U-F | 配套线端连接器 | |
| 数据位数 | 6bit／8bit可选 | MODE低电平为6bit，高电平为8bit | |
| 扫描方向控制 | SC脚控制 | GND为正常，高电平为反向 | |
| 推荐LVDS发送器 | THC63LVDM83R或兼容器件 | 规格书推荐 | |
| 液晶供电 | 逻辑供电电压 | 3.0～3.6V | 典型值3.3V |
| 逻辑工作电流 | 典型270mA，最大350mA | 规定测试条件下 | |
| 允许电源纹波 | 最大100mVp-p | VDD=3.3V | |
| LVDS差分输入电压 | 200～600mV | VID | |
| LVDS终端电阻 | 典型100Ω | 内部接收端 | |
| 背光系统 | 背光类型 | LED | 内置恒流驱动电路 |
| 背光供电电压 | 10.8～13.2V | 典型值12.0V | |
| 背光工作电流 | 典型870mA，最大1120mA | VIN=12V、25℃、PWM 100% | |
| 背光接口针数 | 6Pin | 背光独立接口 | |
| 背光连接器 | JST SM06B-SHLS-G-TF(LF)(SN) | 屏端连接器 | |
| 背光匹配连接器 | JST SHLP-6V-S-B | 线端连接器 | |
| 亮度调节 | PWM调光 | BLBRT端输入 | |
| 背光开关 | BLEN控制 | 高电平开启 | |
| PWM频率 | 200Hz～10kHz | 频率过低可能产生闪烁 | |
| PWM占空比 | 1%～100% | 实际最低值与PWM频率有关 | |
| 背光寿命 | 典型70,000小时 | 25℃、PWM 100%，估算值 | |
| 光学性能 | 亮度 | 最低910cd/m²，典型1300cd/m² | 25℃、PWM 100% |
| 对比度 | 最低490:1，典型700:1 | 正视角条件 | |
| 上视角 | 典型85° | CR≥10 | |
| 下视角 | 典型85° | CR≥10 | |
| 左视角 | 典型85° | CR≥10 | |
| 右视角 | 典型85° | CR≥10 | |
| 上升响应时间 | 典型18ms | 黑到白 | |
| 下降响应时间 | 典型12ms | 白到黑 | |
| 时序参数 | 像素时钟 | 52～71MHz | 典型65MHz |
| 水平总周期 | 1114～1400 Dot | 典型1344 Dot | |
| 水平有效显示 | 1024 Dot | 固定有效像素 | |
| 垂直总周期 | 778～845 Line | 典型806 Line | |
| 垂直有效显示 | 768 Line | 固定有效行数 | |
| 刷新率 | 50～70Hz | 典型60Hz | |
| 环境参数 | 环境工作温度 | -30～80℃ | 无凝露 |
| 面板表面工作温度 | -30～80℃ | 整个面板表面 | |
| 存储温度 | -30～80℃ | 建议常温、常湿存放 | |
| 湿度要求 | 10%RH起，无凝露 | 40℃及以下最高85%RH | |
| 可靠性 | 高温存放测试 | 80℃、240小时 | 规格书测试条件 |
| 低温存放测试 | -30℃、240小时 | 规格书测试条件 | |
| 高温高湿测试 | 40℃、90%RH、240小时 | 无凝露条件 | |
| 高温运行测试 | 80℃、500小时 | 可靠性参考测试 | |
| 温度循环测试 | -30℃／常温／80℃，10次循环 | 每阶段0.5小时 |
TCG104XGLPAPNN-AN43-S常见问题
QA 1：TCG104XGLPAPNN-AN43-S需要几路电源？
答：#京瓷液晶屏#需要两路独立电源。LVDS信号及液晶逻辑部分使用3.3V供电，允许范围为3.0～3.6V；LED背光恒流电路使用12V供电，允许范围为10.8～13.2V。不能将12V直接接入液晶逻辑接口，也不能仅提供3.3V后期待背光正常点亮。
QA 2：这款屏采用多少Pin接口，支持6bit还是8bit？
答：液晶信号部分采用20Pin I-PEX LVDS接口，背光部分另外采用6Pin JST接口。MODE脚接低电平时使用6bit数据模式，MODE脚接高电平3.3V时使用8bit数据模式。配置驱动板时，需要同时确认数据位数、LVDS映射方式和MODE脚状态，不能只根据“20Pin LVDS”判断兼容性。
QA 3：TCG104XGLPAPNN-AN43-S的亮度是多少？
答：该型号的典型亮度为1300cd/m²，最低亮度为910cd/m²，属于高亮工业液晶屏。该亮度是在25℃环境、PWM占空比100%、背光开启5分钟后测得的屏幕中心白色亮度。用于户外设备时，还应结合盖板透过率、光学贴合、反射率及散热情况进行整机测试。
QA 4：该型号能在低温和高温环境中使用吗？
答：可以。规格书规定环境工作温度和面板表面工作温度均为-30～80℃，存储温度也是-30～80℃。不过，规格书中的主要显示性能是在25℃条件下评价的，设备在低温启动、高温持续运行或快速温度变化环境中使用时，仍应进行整机可靠性验证。
QA 5：其他10.4英寸1024×768液晶屏可以直接替代这款屏吗？
答：不能仅凭尺寸和分辨率判断能否替代。替代TCG104XGLPAPNN-AN43-S时，至少需要核对以下内容：
- 外形尺寸及安装孔位置；
- 有效显示区域和结构厚度；
- 20Pin LVDS接口针脚定义；
- 3.3V逻辑供电和12V背光供电；
- 6bit或8bit数据模式；
- LVDS数据映射方式；
- 1024×768时序及65MHz典型时钟；
- 背光控制方式、PWM电平和连接器型号；
- 亮度、工作温度及视角要求。
以上项目存在一项不一致，都可能造成无法连接、白屏、花屏、颜色异常、图像反转或背光不工作的情况。
