TCG104SVLQJPNN-AN40工业液晶屏怎么样

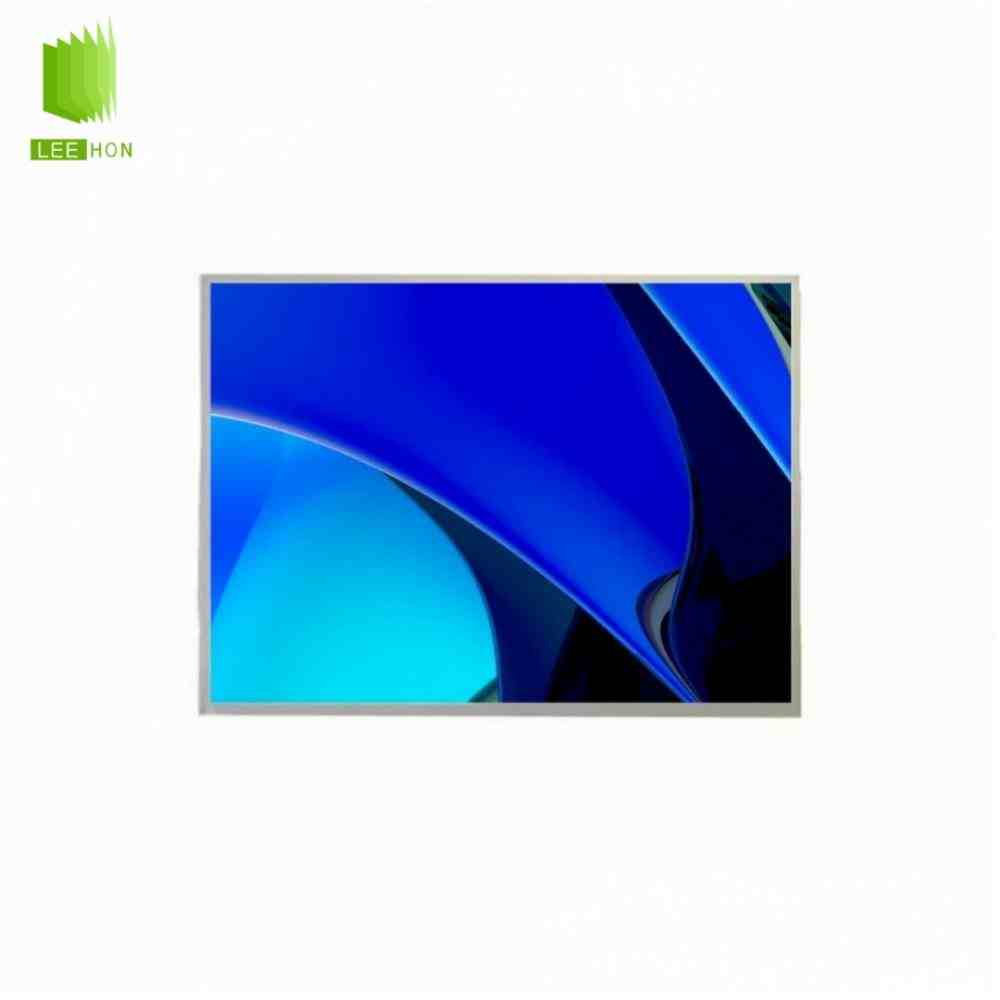

TCG104SVLQJPNN-AN40是京瓷推出的一款10.4英寸高亮工业TFT液晶屏，采用800×600 SVGA分辨率、AWV宽视角显示技术，典型亮度达到1200cd/㎡，对比度750:1。该型号采用30Pin LVDS接口，内置LED恒流背光驱动，并支持-30～80℃宽温工作，比较适合户外设备、工程机械、工业HMI及高环境光显示终端。
| 10.4寸LCD京瓷液晶屏TCG104SVLQJPNN-AN40信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京瓷 |
| 面板型号 | TCG104SVLQJPNN-AN40 | |
| 面板尺寸 | 10.4英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | T-55787GD104J-LW-AHN | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| 结构详情 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.088×0.264 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
| 显示区域 | 211.2×158.4 mm (H×V) | |
| 结构尺寸 | 可视区域 | 215.4×161.8 mm (H×V) |
| 外观尺寸 | 230×180.2 mm (H×V) | |
| 外观厚度 | 10.5 (Typ.) mm | |
| 宽高比 | 4:3 (H:V) | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 其它特征 | 重量 | 475g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 1200 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 反应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.320; Wy:0.345 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6043K | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| Adobe RGB覆盖 | 53% | |
| DCI-P3覆盖率 | 53% | |
| 显示性能 | 室外可视 | 是 |
| Rec.2020覆盖率 | 38% | |
| 电子详情 | 工作频率 | 60Hz |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 70K (Typ.) 小时 | |
| 数量 | 8S4P | |
| 光源形状 | ||
TCG104SVLQJPNN-AN40液晶屏相关问题
Q1：TCG104SVLQJPNN-AN40为什么适合强光环境？
该型号典型亮度达到1200cd/㎡，明显高于普通300～500cd/㎡工业屏，在明亮车间、户外机柜等高环境光场景下具有更好的可读性。
Q2：TCG104SVLQJPNN-AN40采用什么接口？
该屏采用30Pin LVDS接口，LCD逻辑供电典型值为3.3V。接口中同时包含PWM调光、背光开关及12V背光供电信号。
Q3：TCG104SVLQJPNN-AN40需要另外配置LED背光驱动吗？
一般不需要。该型号已经内置LED恒流背光驱动电路，背光典型输入为12V，并支持PWM方式进行亮度调节。
Q4：TCG104SVLQJPNN-AN40的视角和宽温性能怎么样？
该型号四方向可视角度均达到约85°，同时支持-30～80℃工作温度，更适合安装角度复杂、环境温差较大的工业设备。
Q5：TCG104SVLQJPNN-AN40适合长期连续运行吗？
比较适合。规格书标注其LED背光在规定测试条件下的预计寿命约为70,000小时。不过长期高温运行会加快LED背光衰减，因此整机仍需要做好散热设计。
