TCG062HVLQAVNN-GN20工业液晶屏怎么样

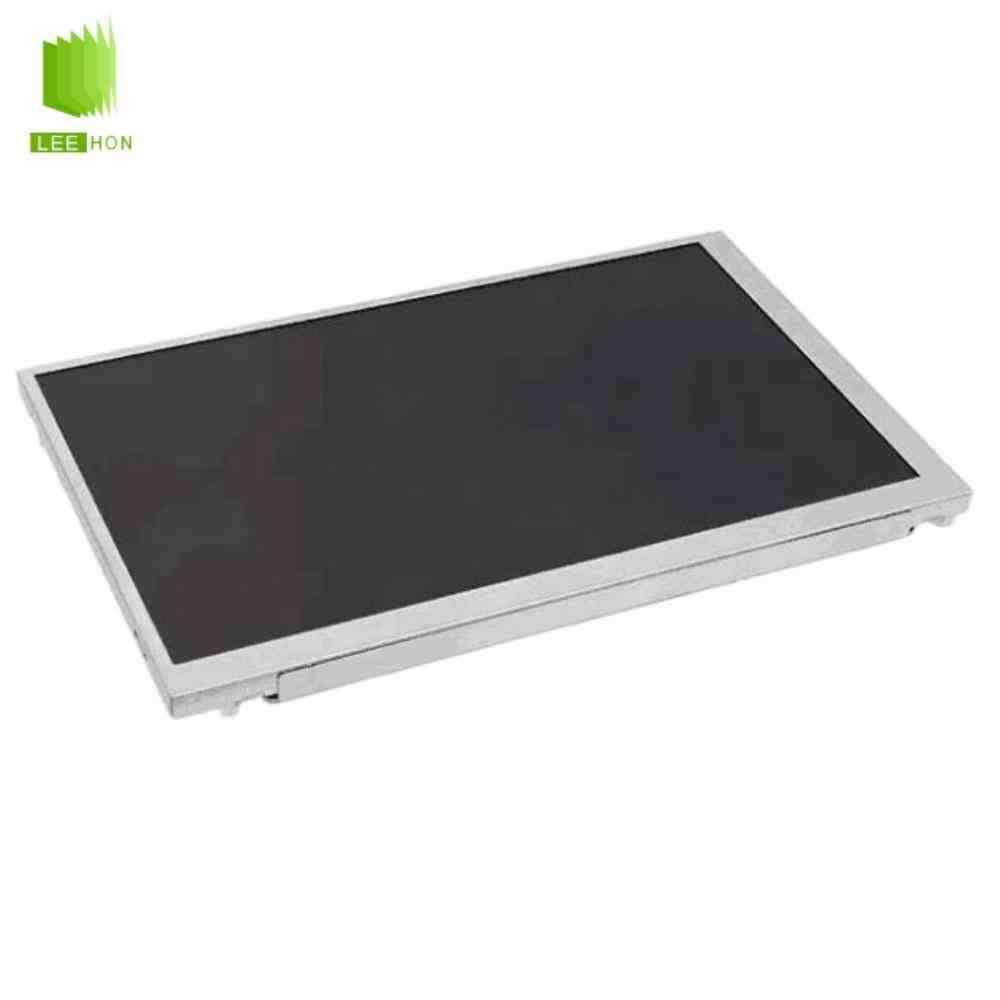

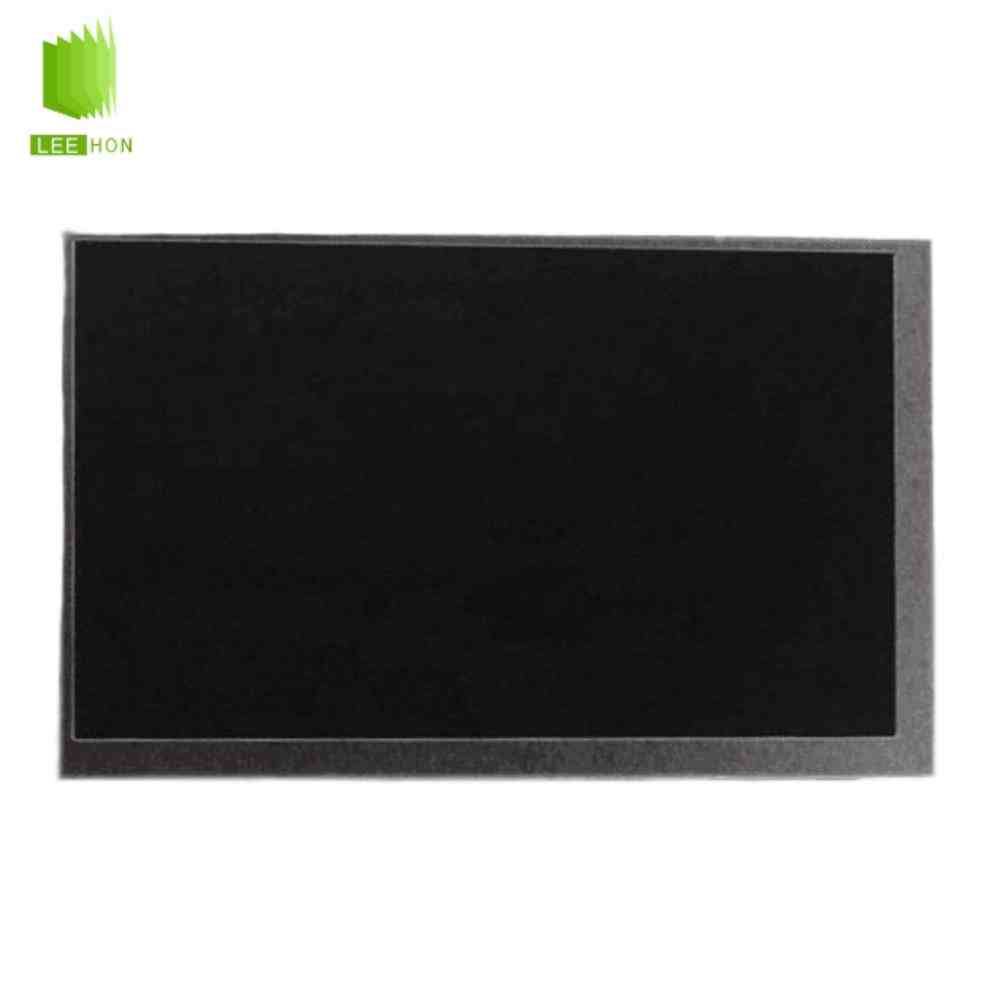

TCG062HVLQAVNN-GN20是京瓷推出的一款6.2英寸条形工业液晶屏，采用640×240分辨率和8:3超宽比例，典型亮度500cd/㎡、对比度500:1，并具备85°/85°/85°/85°宽视角。该型号采用LVDS接口、内置LED背光驱动，工作温度为-20～70℃，适合工业HMI、医疗设备及空间受限的条形显示终端。
| 6.2寸京瓷液晶屏TCG062HVLQAVNN-GN20信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | TCG062HVLQAVNN-GN20 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 6.2" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 640(RGB)×240, HVGA |
| 点间距(mm) | 0.077×0.231 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.231×0.231 (H×V) [109PPI] | |
| 显示区域(mm) | 147.84(H) × 55.44(V) | |
| 开口区域(mm) | 149.8(H) × 57.4(V) | |
| 外观尺寸(mm) | 173(H) × 70(V) | |
| 外观厚度(mm) | 4.2/7.2 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 8:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | 115g |
| 表面处理 | - | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.305; Wy:0.325 | |
| 支持颜色 | 262K (6-bit) | |
| 1931色域 | NTSC比值 | 50% |
| sRGB覆盖率 | 70% | |
| Adobe RGB覆盖率 | 52% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 37% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 80/105mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | MDF76GW-30S-1H | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 接口位置 | - | |
| 光源详情 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 40K (Typ.) Hours | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 含LED驱动 | - | |
| 驱动电气 | 电压供应 | 3.0/5.5V (Min./Max.) |
| 电流供应 | 220/450mA (Min./Max.) | |
TCG062HVLQAVNN-GN20液晶屏相关问题
Q1：TCG062HVLQAVNN-GN20为什么是640×240分辨率？
这款屏采用8:3条形显示比例，640×240更适合横向显示设备状态、控制菜单、参数和功能按键，尤其适用于安装高度受限的控制面板。
Q2：TCG062HVLQAVNN-GN20采用什么接口？
该型号采用30Pin单通道6-bit LVDS接口，逻辑供电典型值为3.3V。配套主板时需要确认640×240时序以及对应LVDS Pin定义。
Q3：TCG062HVLQAVNN-GN20需要另外配置LED背光驱动吗？
一般不需要。该型号已经集成LED恒流背光驱动电路，可以简化整机背光供电设计，这也是它与部分早期6.2寸条形屏的重要区别。
Q4：TCG062HVLQAVNN-GN20的视角怎么样？
该屏采用AWV宽视角技术，典型可视角度达到85°/85°/85°/85°，横装或竖装均有较好的观看效果，适合操作人员观看位置不固定的设备。
Q5：TCG062HVLDA-G20可以直接替换TCG062HVLQAVNN-GN20吗？
不建议直接互换。两者都是6.2寸640×240，但TCG062HVLDA-G20采用CMOS接口、300cd/㎡亮度，而GN20为LVDS接口、500cd/㎡，驱动方式存在明显差异。
