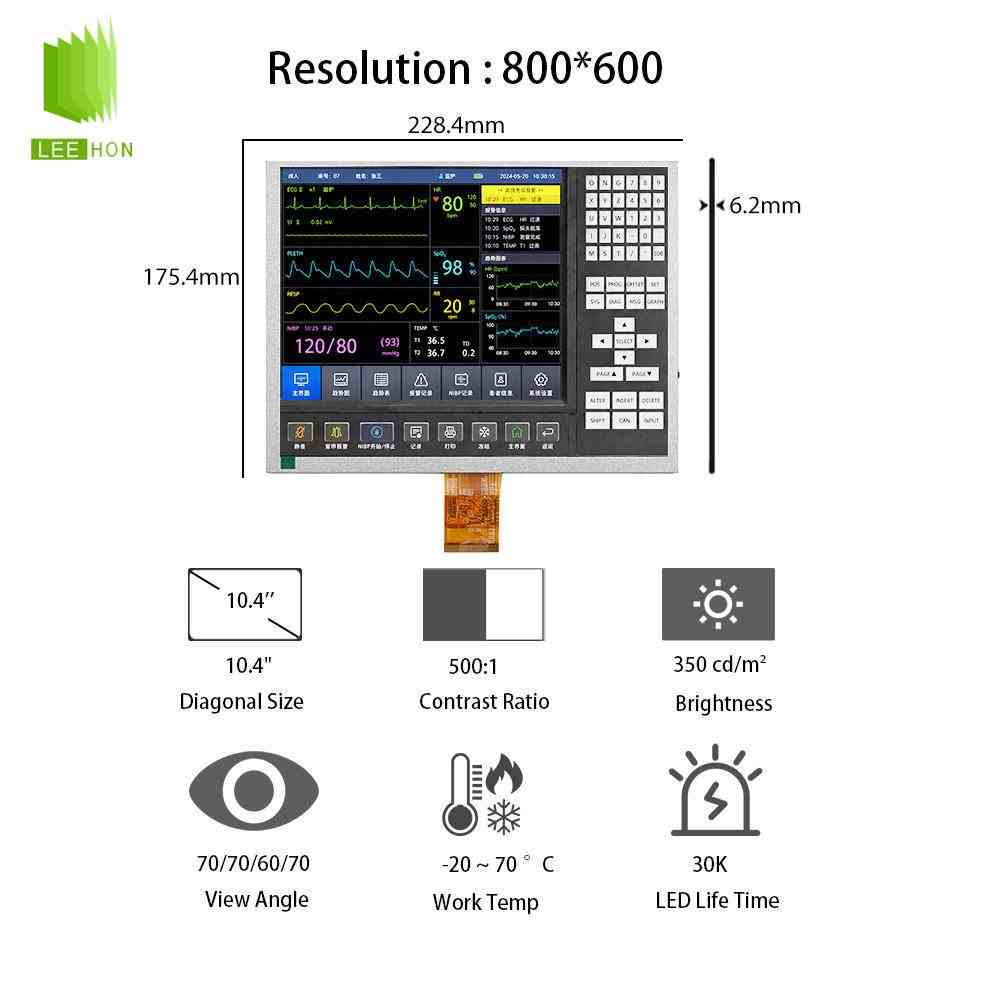

TM104SDHG30-71是天马Tianma的一款10.4英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、仪器仪表、老款工控终端和嵌入式显示设备替换项目。
这款屏的重点在于10.4寸4:3传统比例、800×600分辨率、RGB888 TTL接口、60Pin FPC结构、3.3V逻辑供电、AG防眩表面和WLED背光不带驱动。它不是LVDS屏，也不是eDP屏，替换时要重点确认原屏接口、FPC线序、背光恒流驱动、结构尺寸和触摸屏是否外配。
| 10.4寸LCD天马液晶屏模组TM104SDHG30-71信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 天马 |
| 型号 | TM104SDHG30-71 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.4" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情-像素特征 | 解析度 | 800(RGB)×600, SVGA |
| 点间距(mm) | 0.088×0.264 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |

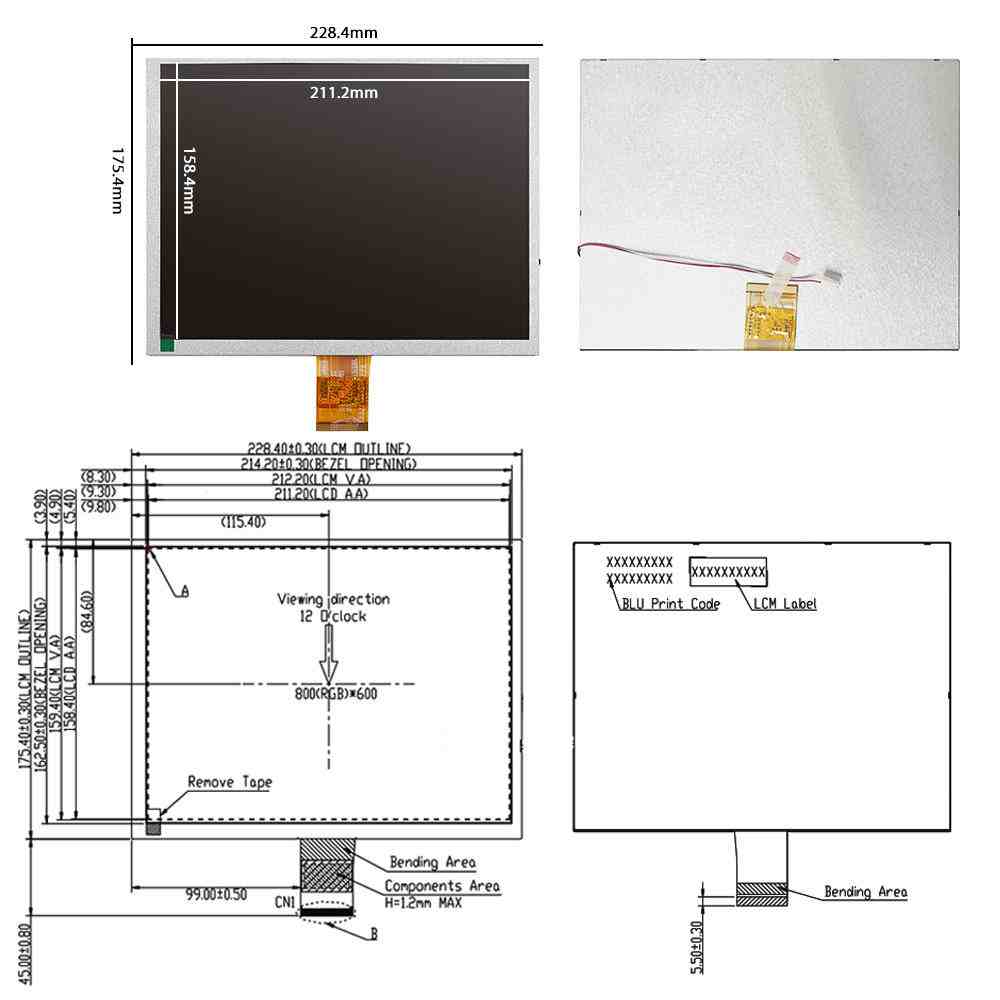

| 结构详情-结构尺寸 | 显示区域(mm) | 211.2(H) × 158.4(V) |
| 开口区域(mm) | 214.2(H) × 162.5(V) | |
| 外观尺寸(mm) | 228.4(H) × 175.4(V) | |
| 外观厚度(mm) | 6.2±0.3 | |
| 结构详情-外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 结构详情-安装方式 | 安装方式 | Without |
| 结构详情-其它参数 | 重量 | 360g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.302; Wy:0.319 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) | |
| 色温 | 7239K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 50% |
| sRGB覆盖率 | 70% | |
| AdobeRGB覆盖率 | 52% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 37% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 2.74W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号详情-信号电气 | 电压供应 | 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 电流供应 | 10.2/34.3/0.7/0.7mA (Typ.)(ICC/AIDD/IGH/IGL) | |
| 功率消耗 | 435mW (Typ.) | |
| 信号详情-信号类型 | 信号类型 | TTL (1 ch, 6/8-bit) |
| 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号详情-接口特征 | 接口类型 | FPC |
| 接口位置 | - | |
| 信号详情-接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 60 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情-光源特征 | 光源类型 | WLED |
| 数量 | 3S12P | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 光源位置 | 侧入式光源 | |
| 光源详情-灯管电气 | 电压供应 | 9.0/9.6/9.9V (Min./Typ./Max.) |
| 电流供应 | 240/360mA (Typ.) | |
| 功率消耗 | 2.304W (Typ.) | |
| 光源详情-接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源详情-接口详情 | 品牌 | 日压端子 |
| 型号 | BHSR-02VS-1 | |
| 脚距 | 3.5 mm | |
| 脚数 | 2 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-2PINS-AC | |
| 光源详情-光源驱动 | 光源驱动 | 无 |
TM104SDHG30-71工业液晶屏关键问答
Q1：TM104SDHG30-71适合哪些设备使用？
TM104SDHG30-71适合工业HMI、PLC控制终端、检测仪器、医疗辅助设备、仪器仪表、工业控制面板和10.4寸嵌入式显示终端。它的800×600分辨率更适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面，不适合高清视频或现代高分辨率多窗口界面。
Q2：TM104SDHG30-71的核心参数有哪些？
TM104SDHG30-71常见参数包括10.4英寸、800×600分辨率、4:3显示比例、350cd/㎡典型亮度、500:1典型对比度、TN常白显示模式、AG防眩表面、RGB888 TTL接口、60Pin FPC连接、WLED背光、无LED Driver，外形尺寸约228.40×175.40×6.20mm。
Q3：TM104SDHG30-71是什么接口？能替换LVDS屏吗？
#天马液晶屏#TM104SDHG30-71采用RGB888 TTL接口，通常为60Pin FPC结构，不是LVDS屏，也不是eDP屏。它不能直接替换LVDS接口液晶屏。即使同样是10.4寸800×600，只要接口类型、线序、供电方式或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光等问题。
Q4：TM104SDHG30-71背光驱动需要注意什么？
TM104SDHG30-71采用WLED背光，但本体不带LED Driver，需要整机或驱动板提供匹配的背光恒流驱动。替换时要确认LED背光电压、电流、背光接口和原机背光驱动板是否匹配，否则容易出现背光不亮、亮度不足、背光闪烁或背光寿命下降。
Q5：TM104SDHG30-71替换时最容易忽略什么？
TM104SDHG30-71替换时最容易忽略的是TTL接口线序和背光驱动。很多10.4寸800×600工业屏外观看起来接近，但可能是LVDS接口、TTL接口或不同FPC针脚定义。维修项目建议提供原屏标签、FPC照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案，不能只按“10.4寸SVGA屏”直接采购。
天马TM104SDHG系列液晶屏型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM104SDHG04 | 天马 | 10.4" | 液晶模组 | 800×600 | 500 | 500:1 | WLED | LVDS |
| TM104SDHG30-00 | 天马 | 10.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM104SDHG30-01 | 天马 | 10.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM104SDHG30-02 | 天马 | 10.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM104SDHG30-71 | 天马 | 10.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM104SDHG40 | 天马 | 10.4" | 液晶模组 | 800×600 | 400 | 500:1 | WLED | LVDS |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
