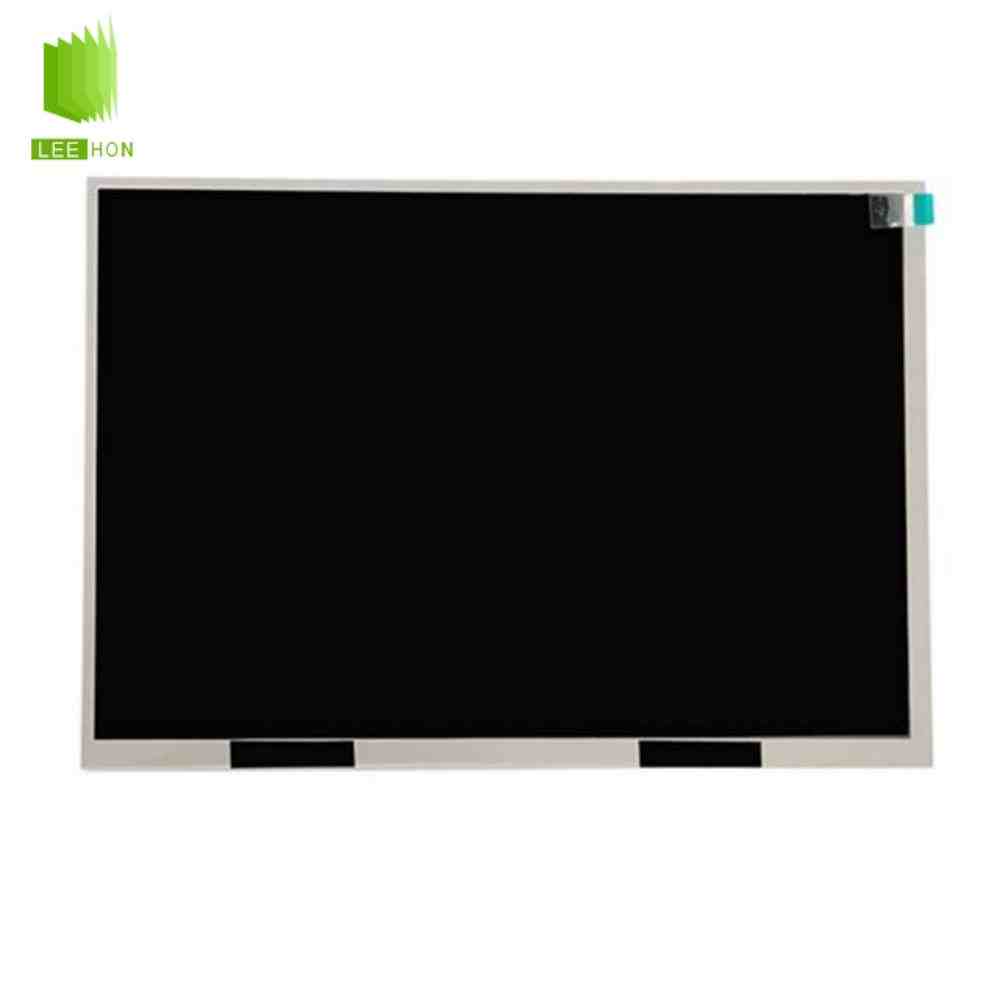

TM101JDHG40天马LCD液晶屏介绍
TM101JDHG40是天马推出的一款10.1英寸工业液晶屏，采用1280×800 WXGA分辨率、SFT宽视角显示技术，典型亮度400cd/㎡、对比度800:1，可视角度达到85°/85°/85°/85°。该型号采用40Pin单通道LVDS接口，工作温度为-20～70℃，适合工业控制、医疗设备、仪器仪表及嵌入式终端。
| 10.1寸天马液晶屏TM101JDHG40-00信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 品牌 | 天马 |
| 型号名称 | TM101JDHG40-00 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 结构特征 | 屏幕尺寸 | 10.1寸 |
| 重量 | TBD | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 分辨率 | 1280(RGB)×800, WXGA | |
| 光学特征 | 亮度(cd/m²) | 400 (Typ.) |
| 光学模式 | SFT，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 电子特征 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号特征 | 电压输入 | 3.3V (Typ.) |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 30K (Typ.) | |
TM101JDHG40天马屏相关问题
Q1：TM101JDHG40采用什么接口？
该#天马液晶屏#型号采用40Pin单通道LVDS接口，支持6-bit/8-bit显示，屏逻辑供电典型值为3.3V。配驱动板时需要确认1280×800输出及Pin定义。
Q2：TM101JDHG40的可视角度怎么样？
TM101JDHG40采用SFT显示模式，四方向可视角度达到85°/85°/85°/85°，比普通TN屏更适合侧视、多角度查看的工业设备。
Q3：TM101JDHG40需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，配套时主要确认背光供电和调光控制信号。
Q4：TM101JDHG40的400cd/㎡亮度适合户外吗？
400cd/㎡适合工业车间、医疗仪器和普通室内设备。如果设备需要长期在阳光直射或强环境光下使用，建议选择更高亮度的10.1寸工业屏。
Q5：TM101JDHG40能直接替换其他10.1寸1280×800液晶屏吗？
不能只看尺寸和分辨率。替换时还要核对40Pin LVDS定义、接口位置、3.3V供电、外形尺寸及背光控制方式，参数一致后才能判断能否直接替换。
