P1010WXF1MA01是天马推出的一款10.1英寸高亮工业液晶屏，采用1280×800分辨率、16:10显示比例、SFT广视角技术、LVDS接口和WLED背光。该屏典型亮度为1000cd/㎡，工作温度为-30℃至80℃，适合户外终端、工业HMI、充电设备、医疗仪器及交通显示设备。
| 10.1寸LCD天马液晶屏模组P1010WXF1MA01参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 天马 |
| 型号 | P1010WXF1MA01 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.1" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -40 ~ 85 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | 2.0G (19.6 m/s²) | |
| 结构详情 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0565×0.1695 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |

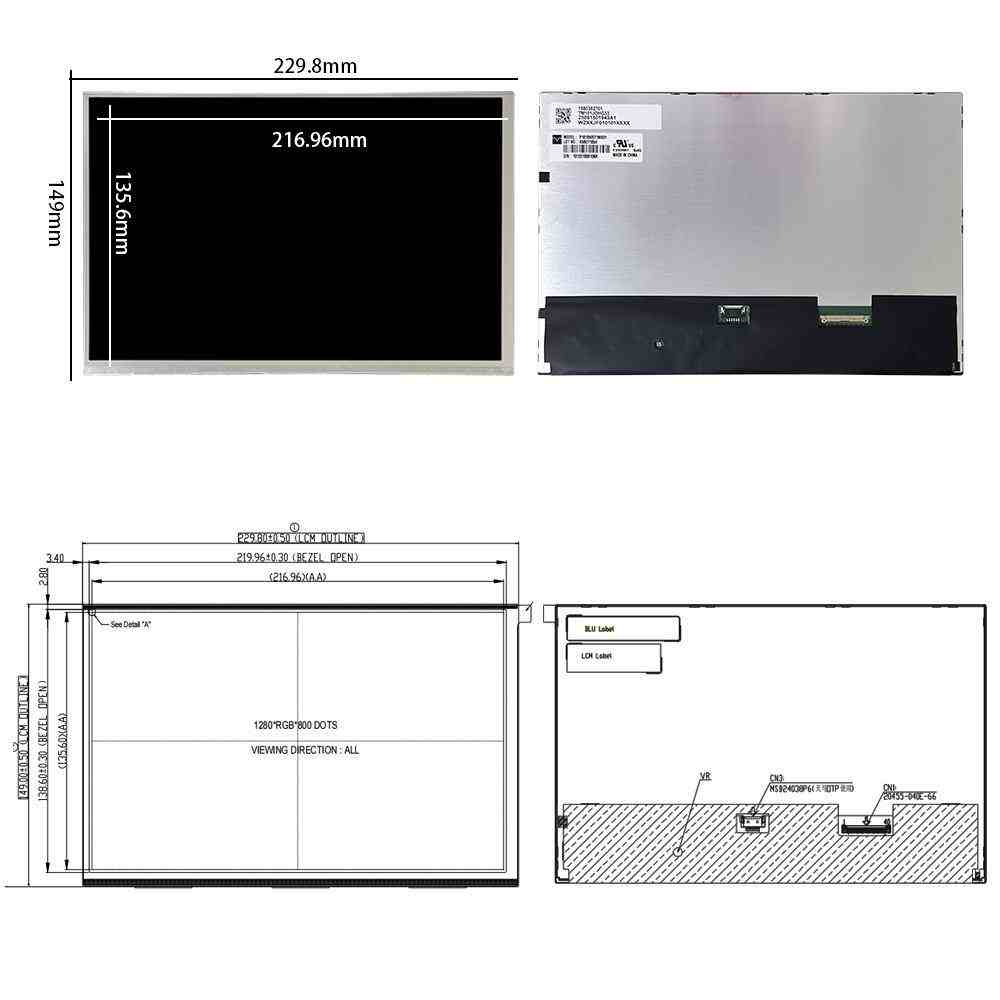

| 显示区域(mm) | 216.96(H) × 135.6(V) | |
| 结构尺寸 | 开口区域(mm) | 219.96(H) × 138.6(V) |
| 外观尺寸(mm) | 229.8(H) × 149(V) | |
| 外观厚度(mm) | 6.2/9.48 (Typ./Max.) | |
| 宽高比 | 16:10 (H:V) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 重量 | 275g (Typ.) | |
| 光学详情 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 7970K | |
| 1931色域 | NTSC比值 | 54% |
| sRGB覆盖率 | 75% | |
| Adobe RGB覆盖率 | 56% | |
| DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 424/510mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 6S6P | |
| 位置 | 侧入式光源 | |
| 寿命 | 50K (Typ.) Hours | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 620mA (Typ.) | |
P1010WXF1MA01常见问题
Q1：P1010WXF1MA01适合户外强光环境吗？
比较适合。该屏典型亮度为1000cd/㎡，并具有上下左右88°广视角，可用于户外遮光终端或明亮工业现场。长期阳光直射时，仍要做好防反射、遮阳和整机散热。
Q2：P1010WXF1MA01可以连接普通LVDS驱动板吗？
不能只根据LVDS接口判断。该型号采用40Pin单通道LVDS接口，支持6bit或8bit输入，液晶逻辑供电典型值为3.3V。驱动板还需支持1280×800分辨率及对应的接口线序。
Q3：P1010WXF1MA01需要单独配置背光恒流板吗？
通常不需要。该屏内部集成LED背光驱动，可减少外部背光电路的配置工作。装机时仍需确认背光供电、使能和PWM调光信号是否与驱动板匹配。
Q4：P1010WXF1MA01自带触摸屏吗？
不带。P1010WXF1MA01标准模组为非触摸液晶屏。设备需要触控功能时，立煌科技可以另外配置电容式或电阻式触摸屏，并核对229.8×149.9mm左右的模组尺寸、设备开孔和安装空间。
天马10.1寸P1010WXF1MA系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| P1010WXF1MA01 | 天马 | 10.1" | 液晶模组 | 1280×800 | 1000 | 1200:1 | WLED | LVDS |
| P1010WXF1MAAB | 天马 | 10.1" | 液晶模组 | 1280×800 | 1200:1 | WLED | LVDS |
