天马P1560FHF1MB00工业液晶屏资料

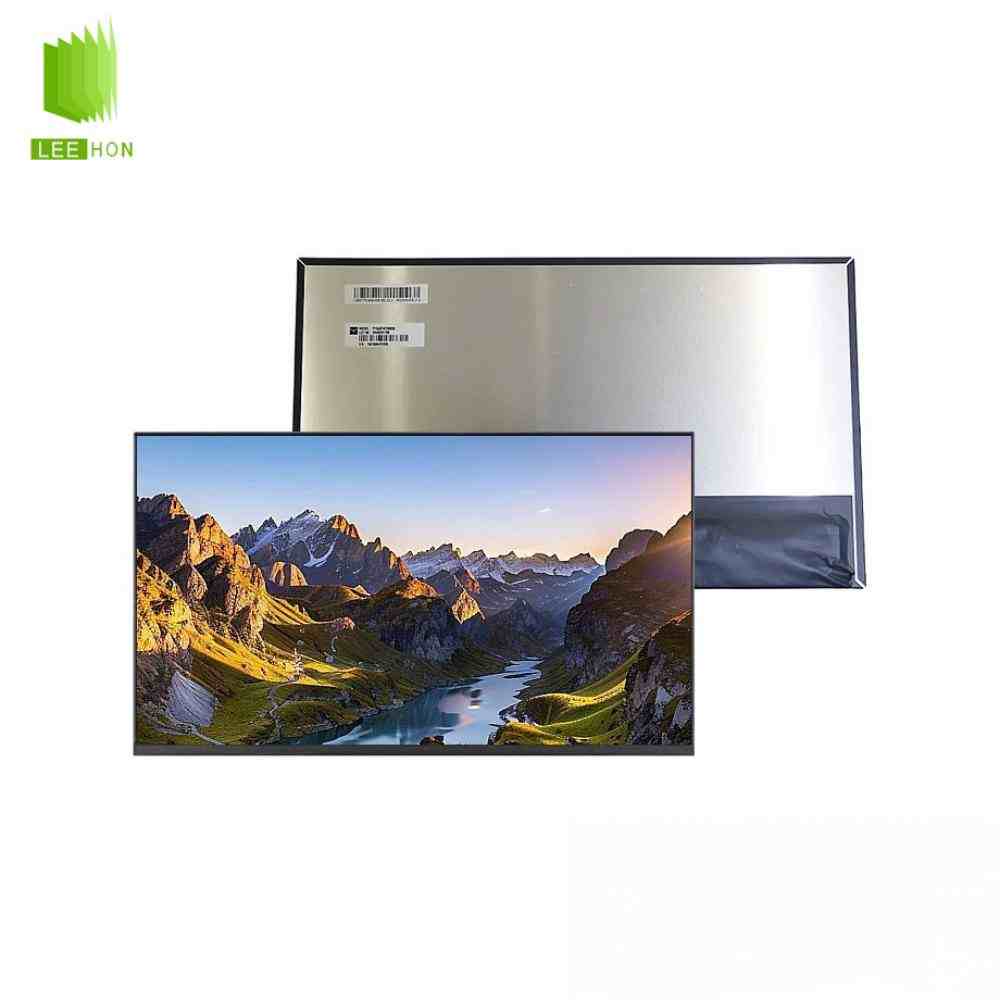

P1560FHF1MB00是天马推出的一款15.6英寸工业液晶屏，采用1920×1080 Full HD分辨率、SFT宽视角显示技术，典型亮度400cd/㎡、对比度1000:1，可视角度达到88°/88°/88°/88°。该型号采用LVDS接口，支持-20～70℃工作温度，主要面向工业HMI、医疗设备及嵌入式显示终端。
| 15.6寸天马LCD液晶屏P1560FHF1MB00信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 天马 |
| 型号 | P1560FHF1MB00 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 15.6" | |
| 别名 | - | |
| 存储温度 | -20 ~ 70 °C | |
| 工作温度 | -20 ~ 70 °C | |
| 抗振性能 | 1.2G (11.76 m/s²) | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.05975×0.17925 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| 显示区域(mm) | 344.16(H) × 193.59(V) | |
| 开口区域(mm) | 347.55(H) × 196.75(V) | |
| 外观尺寸(mm) | 363.8(H) × 215.9(V) | |
| 外观厚度(mm) | 6.3±0.5 | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |
| 重量 | 610g (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 12/13 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.297; Wy:0.326 | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 7444K | |
| 亮度均匀性 | 1.25/1.39 (Typ./Max.)(5 points) | |
| NTSC比值 | 75% | |
| sRGB覆盖率 | 98% | |
| Adobe RGB覆盖率 | 78% | |
| DCI-P3覆盖率 | 78% | |
| Rec.2020覆盖率 | 56% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 13.9W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 580/1000mA (Typ./Max.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 禾昌 | |
| 接口型号 | 187034-30091 | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 50K (Typ.) Hours | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | DF19L-14P-1H | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 14 pins | |
| 接口数量 | 1 pcs | |
| 含LED驱动 | 含LED驱动 | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 1.00/1.25A (Typ./Max.) | |
| 亮度调节 | PWM占空比 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 1KHz | |
P1560FHF1MB00液晶屏相关问题
Q1：P1560FHF1MB00采用什么接口？
该型号采用30Pin双通道8-bit LVDS接口，逻辑供电典型值为3.3V。驱动板需要支持1920×1080分辨率及对应双通道LVDS输出。
Q2：P1560FHF1MB00的400cd/㎡亮度够用吗？
400cd/㎡可以满足多数工业控制、医疗仪器和室内HMI设备使用。如果设备长期处于强光或户外环境，则更适合选择高亮版本。
Q3：P1560FHF1MB00的背光驱动需要另外配置吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，配套时主要确认12V背光供电以及PWM调光控制即可。
Q4：P1560FHF1MB00适合长时间工业运行吗？
比较适合。天马资料标注该型号LED背光寿命约为50,000小时，同时支持-20～70℃工作温度，能够满足多数工业设备长期运行需求。
Q5：P1560FHF1MB00和普通15.6寸1080P屏可以直接互换吗？
不建议直接按尺寸和分辨率判断。很多15.6寸1080P屏采用eDP接口，而P1560FHF1MB00使用双通道LVDS，因此替换时必须核对接口、Pin定义、供电、尺寸及背光控制方式。
