TM156VDSG17工业液晶屏怎么样

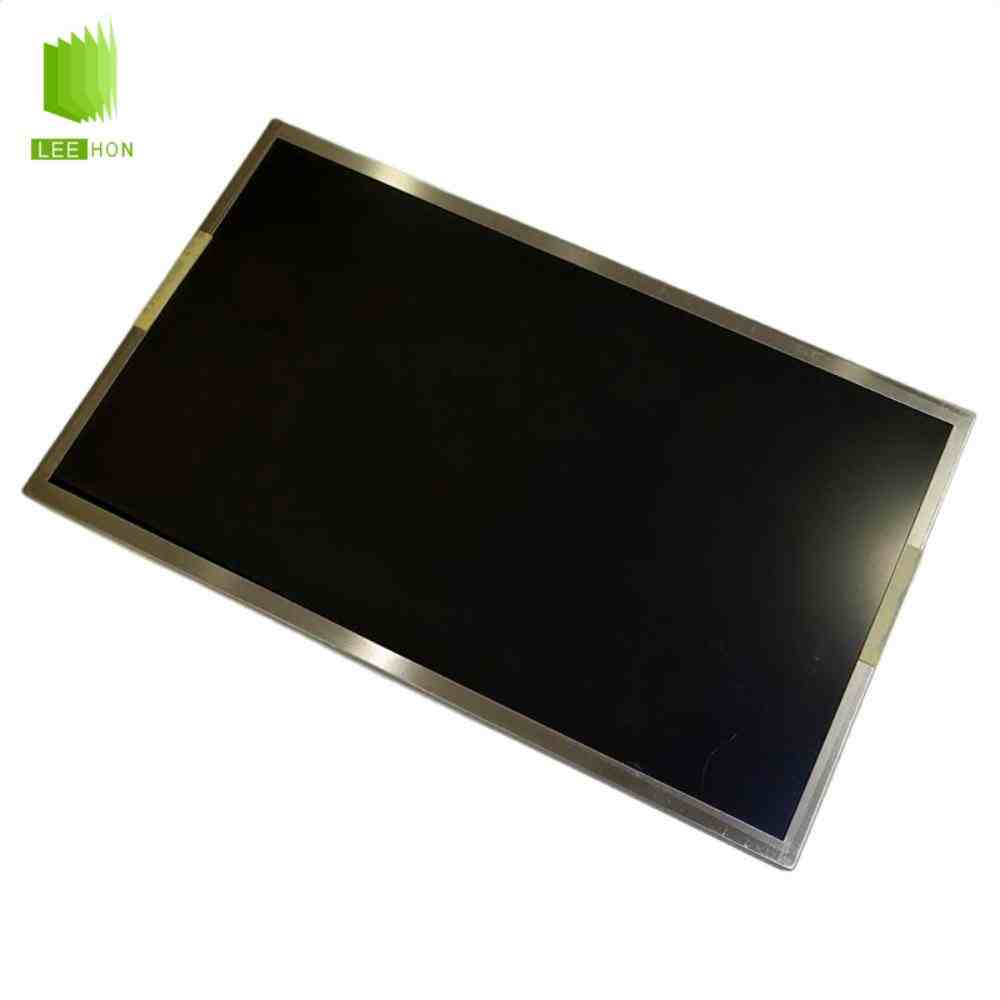

TM156VDSG17是天马推出的一款15.6英寸工业液晶屏，采用1920×1080 Full HD分辨率、SFT宽视角显示技术，典型亮度400cd/㎡、对比度1000:1，可视角度达到88°/88°/88°/88°。该型号采用30Pin双通道8-bit LVDS接口，工作温度为-20～70℃，适合工业HMI、医疗设备、检测仪器及嵌入式终端等应用。
| 15.6寸天马液晶屏TM156VDSG17信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 天马 |
| 面板型号 | TM156VDSG17 | |
| 面板尺寸 | 15.6英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| 耐振动性 | - | 1.2G (11.76 m/s²) |
| 备注信息 | - | TM156VDSG16-00-BLU1-01 |
| 结构详情 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | 347.55×196.75 mm (H×V) | |
| 外观尺寸 | 363.8×215.9 mm (H×V) | |
| 外观厚度 | - | 6.3±0.5 mm |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 610g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | - | 全视角 |
| 反应时间 | - | 25 (Typ.)(Tr+Td) ms |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | - | 1.25/1.39 (Typ./Max.)(5 points) |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 97% | |
| Adobe RGB覆盖 | 75% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | - | 54% |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 13.9W (Typ.) |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Typ.) 小时 | |
| 位置 | 侧入式光源 | |
| 接口特征 | 接口类型 | 端子 |
| 光源驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF19L-14P-1H | |
| 脚间距 | 1.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.00/1.25A (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 1KHz | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 580/1000mA (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | MDF76KBW-30S-1H | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
TM156VDSG17天马液晶屏常见问题
Q1：TM156VDSG17采用什么接口？
该型号采用30Pin双通道8-bit LVDS接口，屏逻辑供电典型值为3.3V。配套驱动板时，需要确认支持1920×1080分辨率及双通道LVDS输出。
Q2：TM156VDSG17的显示视角怎么样？
TM156VDSG17采用SFT显示技术，四方向典型可视角度达到88°/88°/88°/88°，侧视或俯视时画面变化较小，比较适合工业HMI和多人查看的设备。
Q3：TM156VDSG17需要单独配置LED背光驱动板吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，背光典型供电为12V，配套时主要确认供电和调光控制信号。
Q4：TM156VDSG17的400cd/㎡亮度适合什么环境？
400cd/㎡能够满足大多数室内工业设备、医疗仪器和普通生产车间使用。如果设备长期处于强光或户外阳光直射环境，则建议考虑更高亮度型号。
Q5：TM156VDSG17能直接替换普通15.6寸1080P屏吗？
不能只看尺寸和分辨率。很多15.6寸1080P液晶屏采用eDP接口，而TM156VDSG17使用双通道LVDS，因此替换前必须核对接口、Pin定义、供电、外形尺寸和背光控制方式。
