TM123XDHP90车载液晶屏好用吗

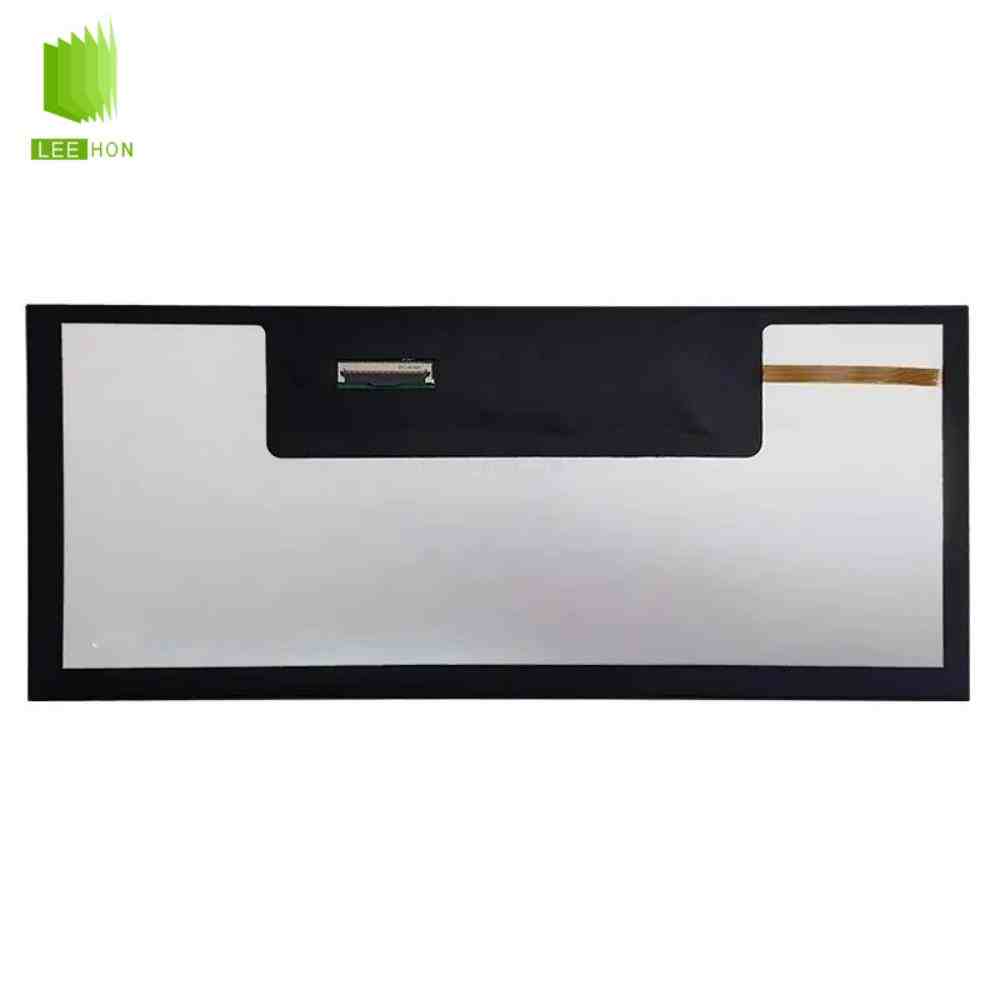

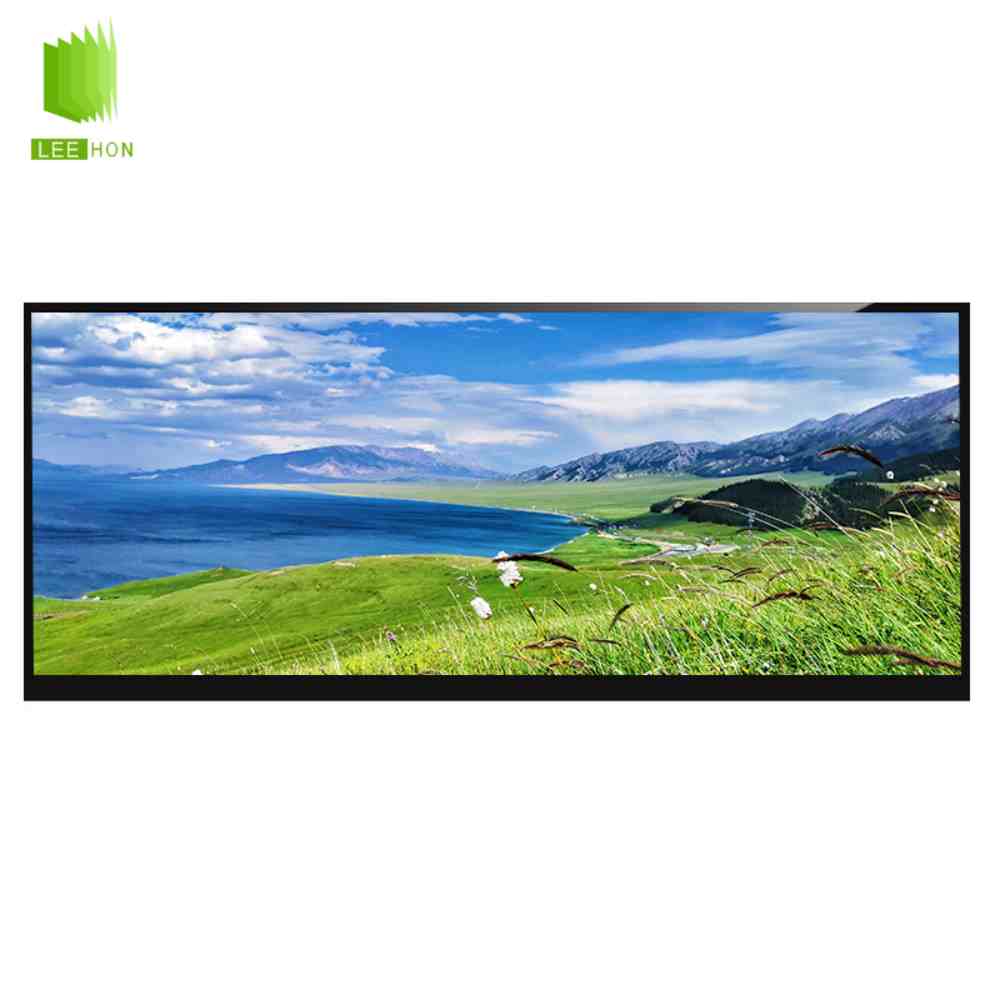

TM123XDHP90是天马微电子推出的一款12.3英寸车载TFT液晶屏，常见完整型号为TM123XDHP90-00，采用1920×720分辨率和8:3超宽显示比例，典型亮度1000cd/㎡、对比度1000:1，并采用SFT宽视角显示技术。该型号支持-40～85℃工作温度，主要面向汽车仪表、中控显示及宽屏车载终端。
| 天马液晶模组TM123XDHP90-00应用特征 | ||||
| 基本信息 | 品牌 | 型号名称 | 屏幕类型 | 其它名称 |
| - | 天马 | TM123XDHP90-00 | a-Si TFT-LCD, 液晶模组 | - |
| 最大额定 | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| - | - | -40 ~ 85 °C | -40 ~ 95 °C | 3.0G (29.4 m/s²) |
| 适用于 | - | |||
| 典型特征 | - | |||
| 天马液晶模组TM123XDHP90-00结构特征 | ||||
| 结构概况 | 屏幕尺寸 | 重量 | 表面防护 | 表面处理 |
| - | 12.3吋 | 490g (Typ.) | - | 雾面 (Haze 28%) |
| 像素特征 | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
| - | 1920(RGB)×720 | RGB垂直条状 | 0.05075×0.15225 mm | 0.15225×0.15225 mm [166PPI] |
| 结构尺寸 | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| - | 292.32×109.62 mm | - | 311×130 mm | 8.5/15.7 (Typ./Max.) mm |
| 外观特征 | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| - | 平面矩形 | 8:3 (W:H) | 风景模式 | - |
| 安装方式 | Rear mounting poles (4 pcs) | |||
| 天马液晶模组TM123XDHP90-00光学特征 | ||||
| 基本信息 | 亮度(cd/m²) | 光学模式 | 对比度 | |
| - | 1000 (Typ.) | SFT，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 最佳视向 | 响应速度 | - | |
| - | 全视角 | 25 (Typ.)(Tr+Td) ms | - | |
| 色彩性能 | 色温 | 颜色数量 | 白场色度 | |
| - | 6638K | 16.7M (8-bit) | Wx:0.310; Wy:0.330 | |
| 1931色域 | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |
| - | 75% | 98% | 76% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 低蓝光护眼 | - | |
| 78% | 56% | - | - | |
| 白场变动 | 1.25 (Max.)(15 points) | |||
| 显示性能 | 3D技术 | 阳光下可视性 | 反射率 | |
| - | - | 是 | - | |
| 天马液晶模组TM123XDHP90-00电子特征 | ||||
| 刷新频率 | 60Hz | |||
| 翻转扫描 | 翻转 (水平/垂直) | |||
| 天马液晶模组TM123XDHP90-00信号特征 | ||||
| 信号电气 | 电流输入 | 电压输入 | 功耗 | |
| - | 460/600mA (Typ./Max.) | 3.3V (Typ.) | - | |
| 接口特征 | 接口位置 | 接口类型 | 信号类型 | |
| - | - | FPC | LVDS (2 ch, 8-bit) | |
| 数量 | 脚间距 | 脚数 | 脚定义 | |
| 1 pcs | 0.5 mm | 50 pins | - | |
| 天马液晶模组TM123XDHP90-00背光特征 | ||||
| 类型 | 位置 | 形状 | 数量 | 寿命(小时) |
| WLED | 侧入式光源 | 4串 | 10S4P | 10K (Min.) |
| WLED电气 | 电流输入 | 电压输入 | 功耗 | - |
| - | 90mA (Typ.) | 27/30/34V (Min./Typ./Max.) | - | - |
| 接口特征 | 接口位置 | 接口类型 | WLED驱动 | - |
| - | - | FPC | 无 | - |
| 接口详情 | 品牌 | 数量 | 脚间距 | 脚数 |
| - | - | 1 pcs | 0.5 mm | 10 pins |
天马液晶屏常见问题
Q1：TM123XDHP90为什么采用1920×720分辨率？

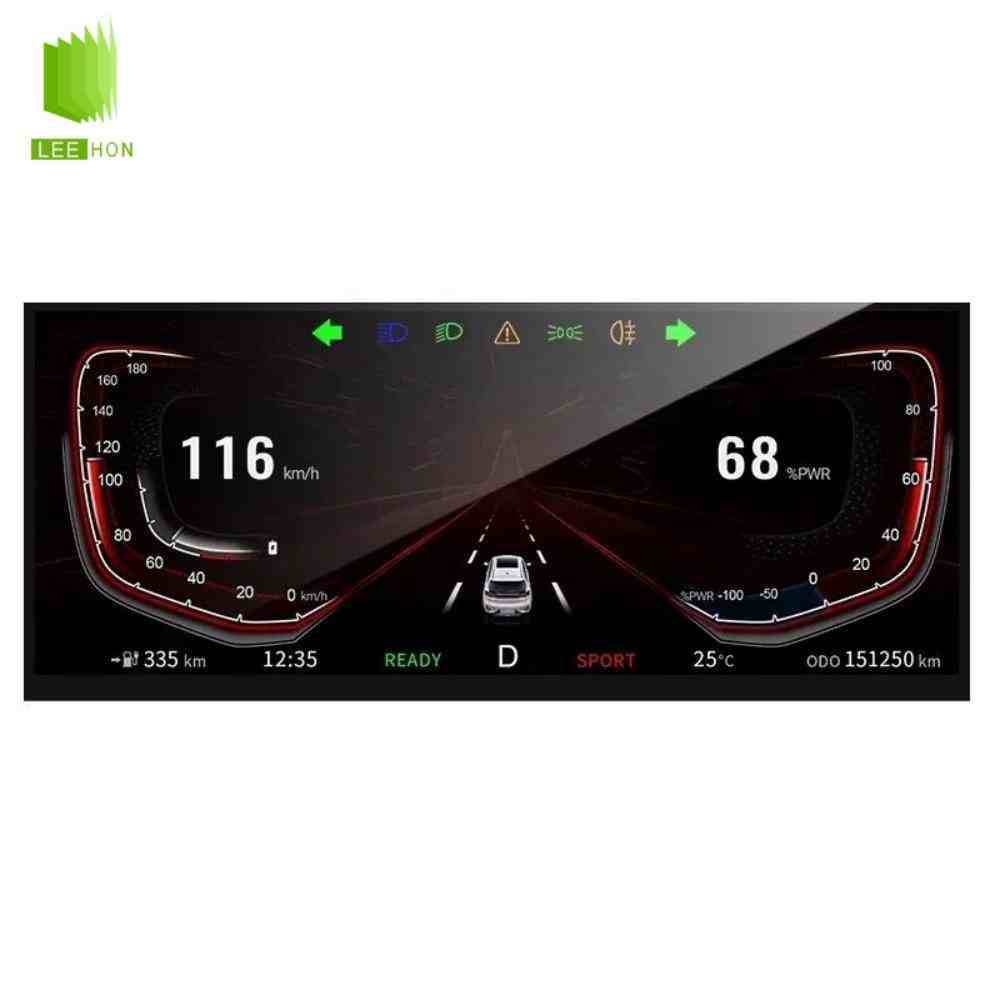

该#天马液晶屏#采用12.3英寸8:3超宽比例，1920×720更适合汽车仪表、中控信息、导航和车辆状态等内容横向布局，也是车载宽屏常见的显示形态。
Q2：TM123XDHP90在阳光下看得清吗？
该型号典型亮度达到1000cd/㎡，属于高亮液晶屏，在白天及较强环境光下具有更好的可读性，比较符合车载显示对高亮度的需求。
Q3：TM123XDHP90采用什么接口？
TM123XDHP90-00采用50Pin双通道8-bit LVDS接口。配套主板时，需要确认1920×720输出、LVDS通道配置以及接口Pin定义是否匹配。
Q4：TM123XDHP90能适应汽车冬季低温和夏季高温吗？
该型号工作温度达到**-40～85℃**，存储温度可达-40～95℃，相比普通工业屏具有更宽的温度适应范围，更适合车内温差较大的使用环境。
Q5：其他12.3寸1920×720车载屏能直接替换TM123XDHP90吗？
不一定。即使尺寸和分辨率相同，还应核对50Pin LVDS定义、外形尺寸、背光驱动、亮度以及安装结构。车载项目还应结合整机振动、温度和可靠性要求进行实际验证。
