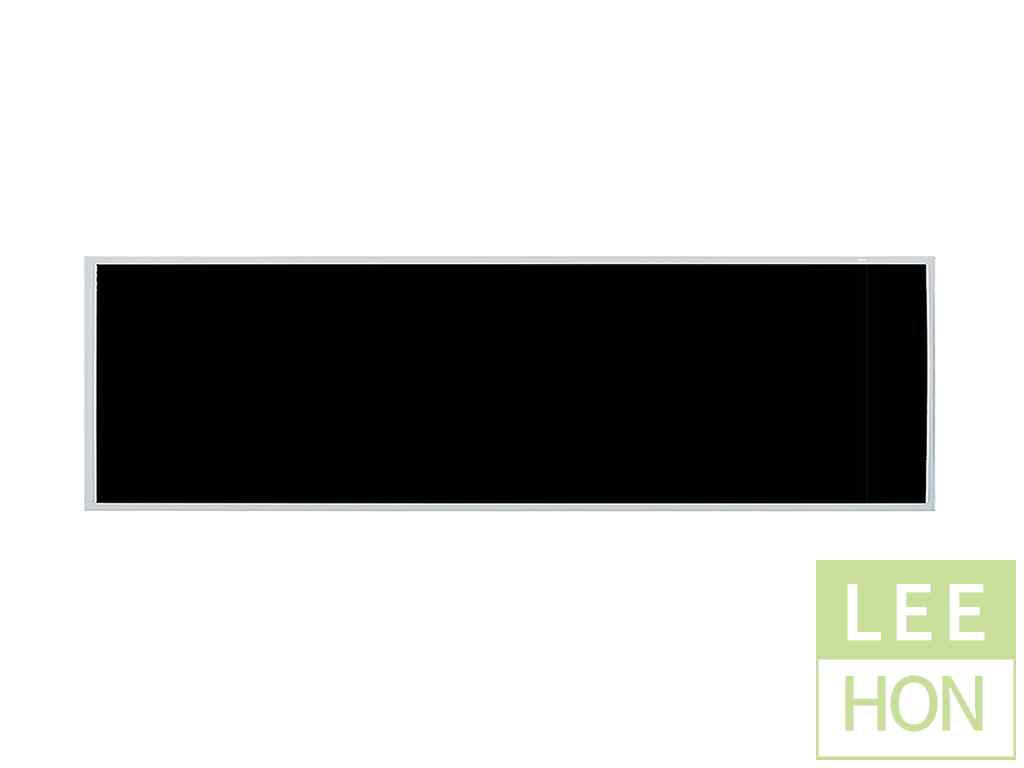

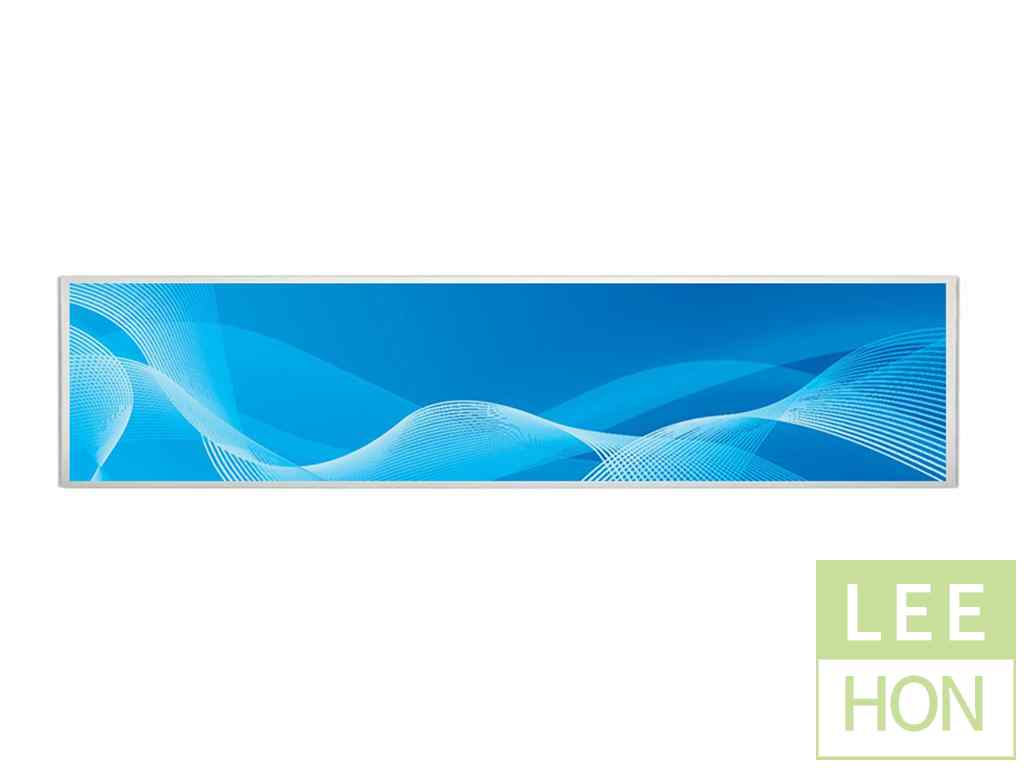

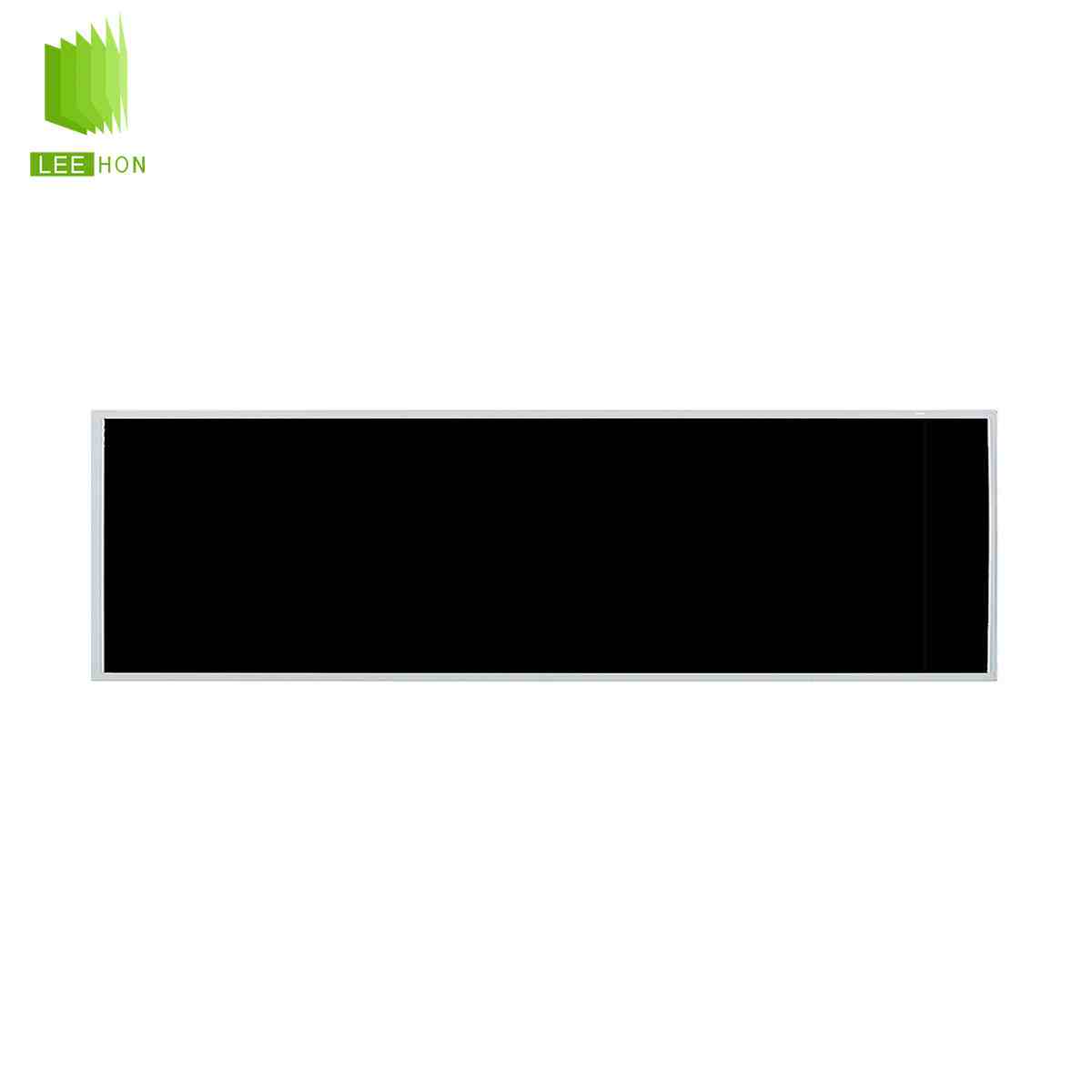

| 友达液晶模组P280IVN01.1 结构特征 | ||||||
| 面板尺寸 : | 28.0英寸 | |||||
| 像素特征 : | 像素数量 | 像素布局 | 像素间距 (mm) | 点间距 (mm) | ||
| 1920(RGB)×360 | RGB垂直条状 | 0.36375×0.36375 [69PPI] | 0.12125×0.36375 | |||
| 结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) | ||
| 698.4(H) × 130.95(V) | 702.4(H) × 134.95(V) | 722.2(H) × 154.75(V) | 16.8/28.9 (Typ./Max.) mm | |||
| 外观特征 : | 物理形状 | 风景肖像 | 宽高比 | Shape Style | ||
| 平面矩形 | 风景 / 肖像模式 | >3:1 (H:V) | - | |||
| 安装方式 : | Side mounting holes (10-M3) on left, right, up, down bezel | |||||
| 其它详情 : | 重量 | 表面防护 | 表面处理 | |||
| 2.40Kgs (Typ.) | - | 雾面 (Haze 28%),Hard coating (3H) | ||||
| 友达液晶模组P280IVN01.1 光学特征 | ||||||
| 基本信息 : | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) | |||
| 700 cd/m² (Typ.) | 89/89/89/89 (Typ.)(CR≥10) | 8 (Typ.)(G to G) | ||||
| 视角方向 | 工作模式 | 对比度 | ||||
| 全视角 | AMVA3,常黑显示,透射式 | 4000 : 1 (Typ.) (透射) | ||||
| 显示颜色 : | 色温 | 显示颜色 | 白色色度 | |||
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | ||||
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |||
| 72% | 95% | 73% | ||||
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | ||||
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 白场变动 : | 1.33 (Max.)(9 points) | |||||
| 显示性能 : | 3D技术 | 阳光下可视性 | 反射率 | |||
| - | 是 | - | ||||
| 友达液晶模组P280IVN01.1 电子特征 | ||||||
| 翻转扫描 : | No | |||||
| 工作频率 : | 60Hz | |||||
| 友达液晶模组P280IVN01.1 背光特征 | ||||||
| 灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | 背光可换性 |
| WLED | 侧入式光源 | - | - | 50K (Min.) | - | |
| 接口特征 : | 位置 | 背光驱动 | 类型 | |||
| - | 含LED驱动器 | 端子 | ||||
| 接口详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
| 瀚荃 | CI0114M1HRL-NH | 2.0 mm | 14 pins | 1 pcs | ||
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 24.0±1.2V | 0.88/1.01A (Typ./Max.) | 21.04/24.24W (Typ./Max.) | ||||
| 友达液晶模组P280IVN01.1 信号特征 | ||||||
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 12.0V (Typ.) | 310/370mA (Typ./Max.) | 3.72/4.46W (Typ./Max.) | ||||
| 接口特征 : | 位置 | 信号系统 | 类型 | |||
| - | LVDS (2 ch, 8-bit) | 端子 | ||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
| 航空电子 | FI-RTE51SZ-HF | 0.5 mm | 51 pins | 1 pcs | ||
| 友达液晶模组P280IVN01.1 包装特征 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 4 | 1 | 820×376×418 | 13.13 | 0.1289 | |
| 空运卡板 | 36 | 9 | 1150×840×1386 | 131.74 | 1.3389 | |
| 海运卡板 | 48 | 12 | 1150×840×1936 | 184.72 | 1.8702 | |
常见问题
Q1:P280IVN01.1 的分辨率和尺寸是什么?
A:28.0 英寸,1920×360。
Q2:它是 LVDS 还是 eDP?
A:规格书写明采用 8-bit、2 channel LVDS 接口方式。
Q3:为什么同样点亮,颜色可能不对?
A:需要核对 LVDS_SEL 的 NS/JEIDA 选择与主控输出映射是否一致。
Q4:供电怎么配更稳?
A:面板本体 VDD 为 12V 体系(10.8~13.2V),背光 VDDB 为 24V 体系(22.8~25.2V),并要考虑浪涌与纹波口径。
Q5:这块屏能否 7×24 小时跑?
A:规格书在总览中给出 Operating Time 24/7 的说明,并提示详见对应章节。
