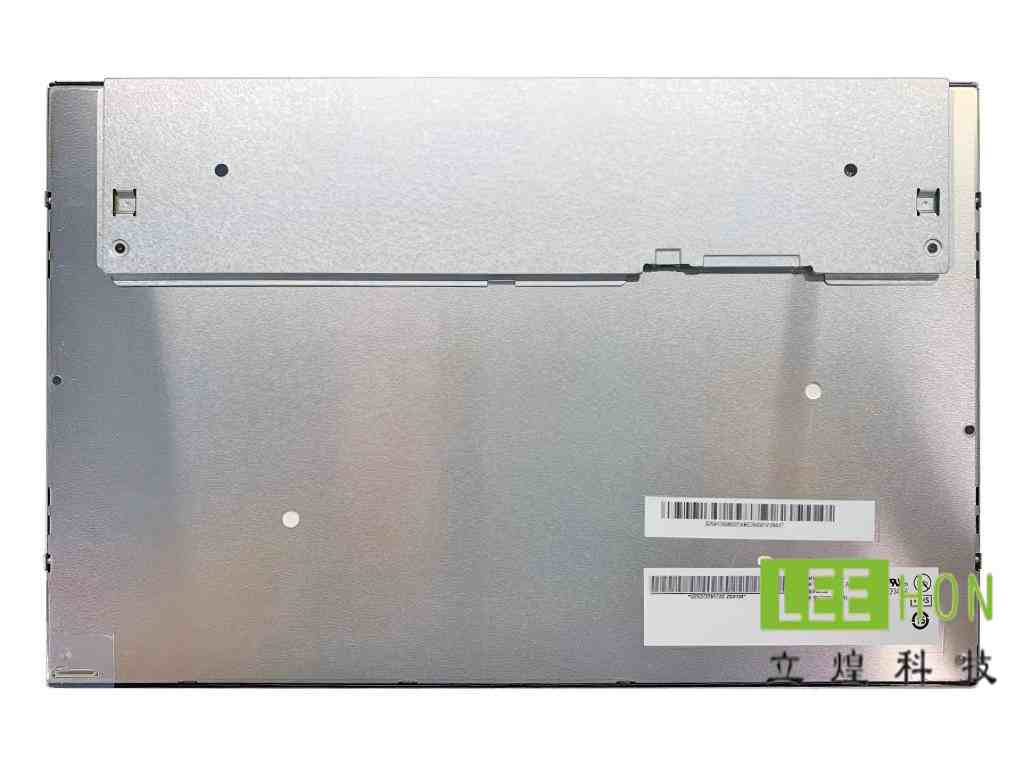

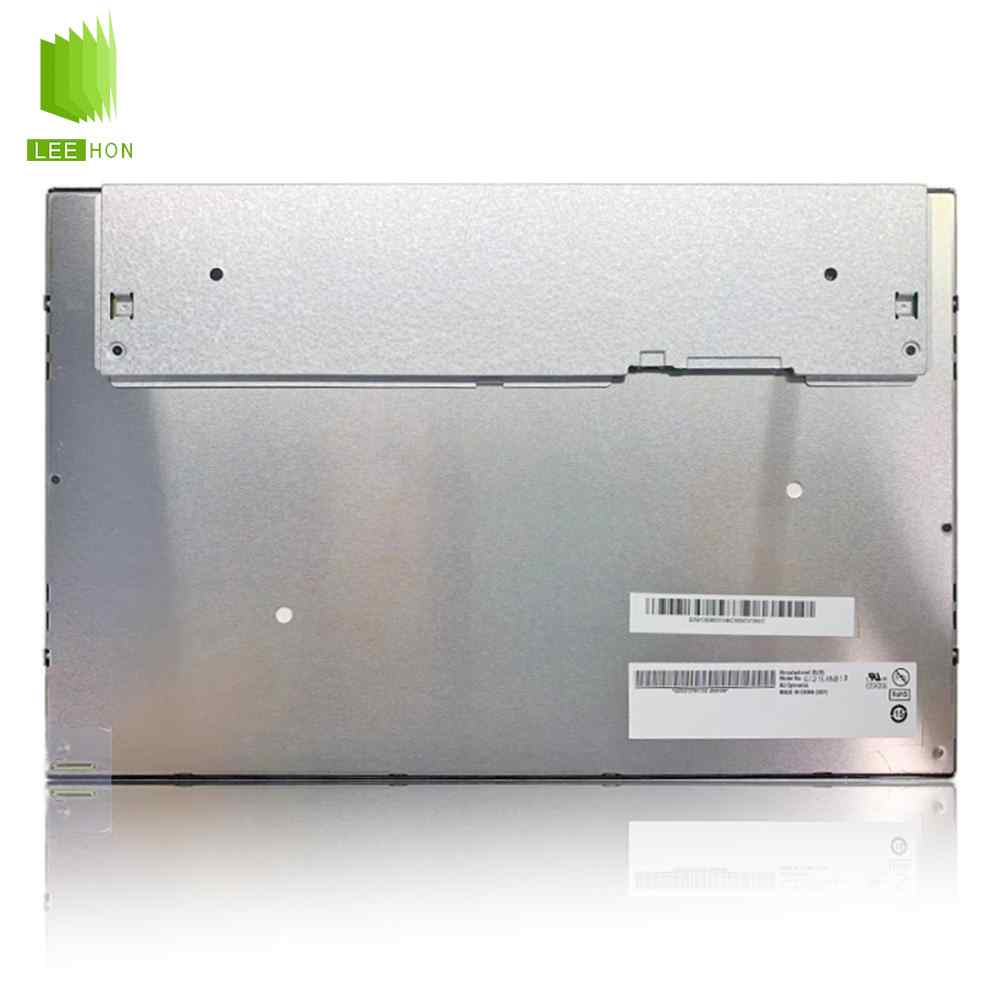

| 友达12.1寸工业液晶模组G121EAN01.3 特征信息表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G121EAN01.3 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业、户外高亮 |
| 典型特征 | - | sRGB，宽温，超高亮度，白光LED背光，寿命大于5万小时，6/8位灰阶可选，表面雾面 |
| 对角尺寸 | 对角尺寸 | 12.1" |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.068×0.204 mm | |
| 像素间距(H×V) | 0.204×0.204 mm [124PPI] | |
| 结构尺寸 | 显示区域(H×V) | 261.12×163.2 mm |
| 开口区域(H×V) | 264.22×168.12 mm | |
| 外观尺寸(H×V) | 283×185.1 mm | |
| 外观厚度 | 9.9 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.673611111 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 490g (Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 显示亮度 | 1500 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.33 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 11.0W (Typ.) |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 30/34V (Typ./Max.) |
| 输入电流 | 78mA (Typ.) | |
| 功率消耗 | 9.36/10.6W (Typ./Max.) | |
| 接口特征 | WLED驱动状态 | 无 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM10B-SHLS-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚数 | 10 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | BLE-10PINS-NNCAACCAAC | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 500mA (Max.) | |
| 功率消耗 | 1.65W (Max.) | |
| 接口特征 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | LVDS-20P1C8B-010D | |
常见问题
这是一款12.1英寸、1280×800、1500亮度、LVDS20pin、广视角、宽温型的高亮工业液晶屏，核心优势是阳光下可读性更强，更适合户外或强光环境设备。
Q1：这块屏适合什么设备？
更适合户外工控终端、工程机械显示、车载设备、船舶设备、农业机械、医疗设备、工业HMI、人机界面、半户外自助终端这类对亮度、可视角度和宽温运行都有要求的设备。它的公开参数显示为12.1寸、1280×800、1500cd/m²、IPS/广视角、-30℃到85℃，这类组合明显就是偏强光工业应用。
Q2：不适合什么场景？
它不太适合只追求低成本室内显示的项目，因为这块屏的定位更偏高亮工业方案，规格会高于普通室内工控屏。它也不适合主板只支持eDP的平台，因为公开资料显示它走的是LVDS20pins（1ch6/8-bit），供电为3.3V。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G121EAN01.3是1280×800，16:10，这一步很关键，因为同样12.1寸还有800×600、1024×768的4:3屏，不能只看尺寸。
再核对接口、针数和供电。这块屏公开资料显示是LVDS20pin（1ch6/8-bit），逻辑电压3.3V。这会直接影响驱动板、线束、转接板是否还能继续沿用。
然后看亮度、视角和面板模式。它的典型亮度约1500cd/m²，视角约89/89/89/89，面板模式为IPS/NormallyBlack，这意味着它在侧看、一致性和强光环境下都更有优势。

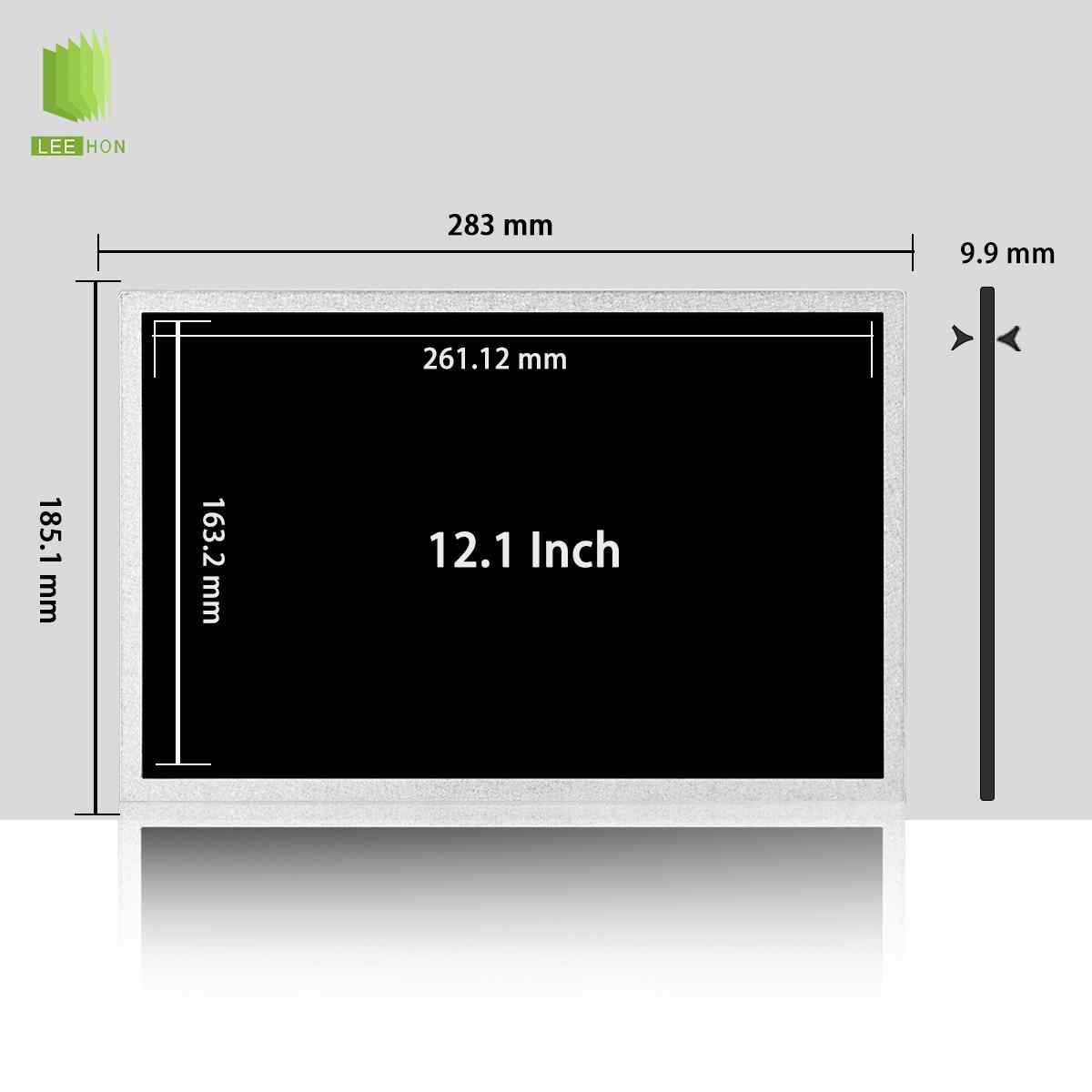

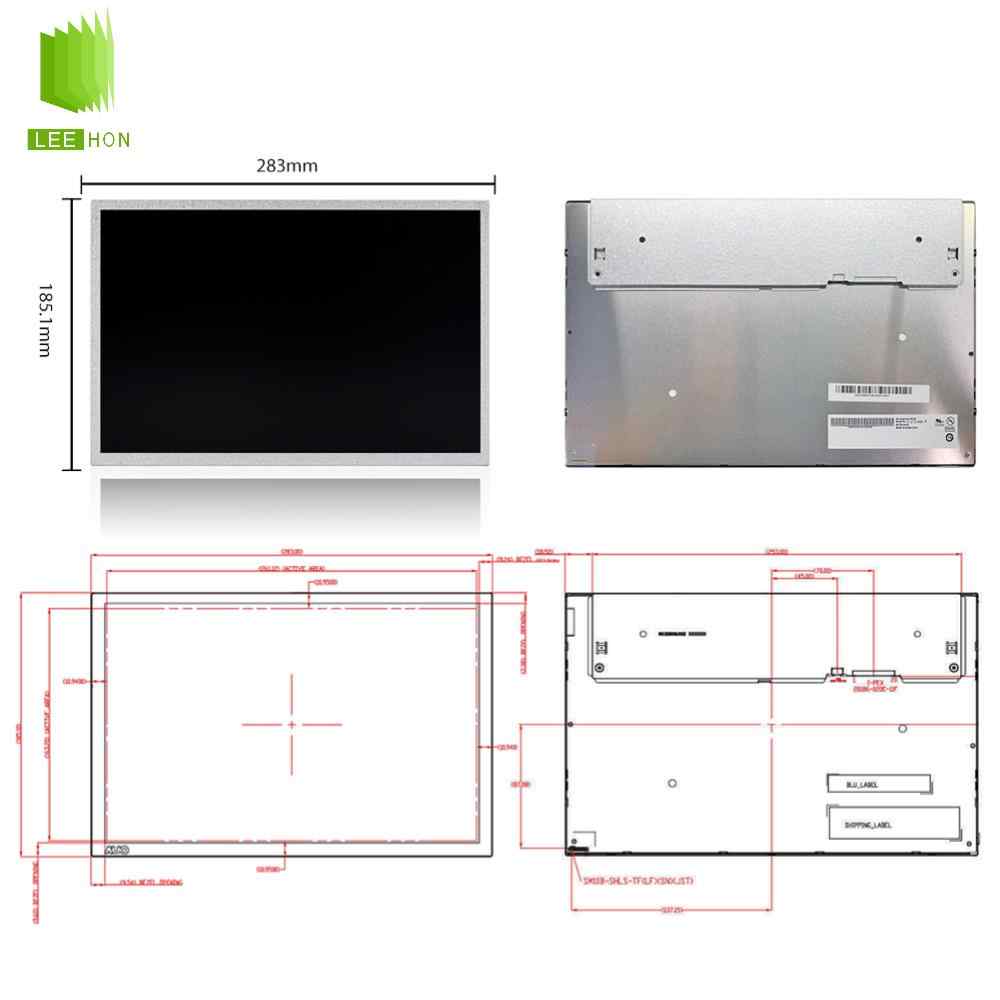

最后看显示区、外形尺寸和温度范围。它的显示区约261.12×163.2mm，外形尺寸约283×185.1mm，工作温度范围约-30℃~85℃。替代时，前框开窗、结构空间、排线出口方向都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把G121EAN01系列不同版本当成完全一样。这个系列里公开可见就有.4、.6、.3、.2等版本，虽然很多都是12.1寸1280×800，但亮度差异很大，比如.4约300nit、.6约400nit、.3约1500nit，替代时只看前半段型号很容易选错。
第二点，是只看“都是LVDS”，不看20pin和具体线序。公开资料能确认它是LVDS20pin、3.3V，但不同版本或不同替代屏在供电脚、背光脚、差分对定义上仍可能不同，项目里最常见的问题就是白屏、花屏、闪屏或背光异常。这里“线序风险”是基于工业替代常见问题做的经验判断。其公开接口规格可由资料确认。
第三点，是忽略背光驱动方式。Panelook和相关规格资料显示，这块屏是内置WLED背光，但不带背光驱动板。这意味着替代时，不能只确认逻辑接口，还要确认背光供电和调光方案。

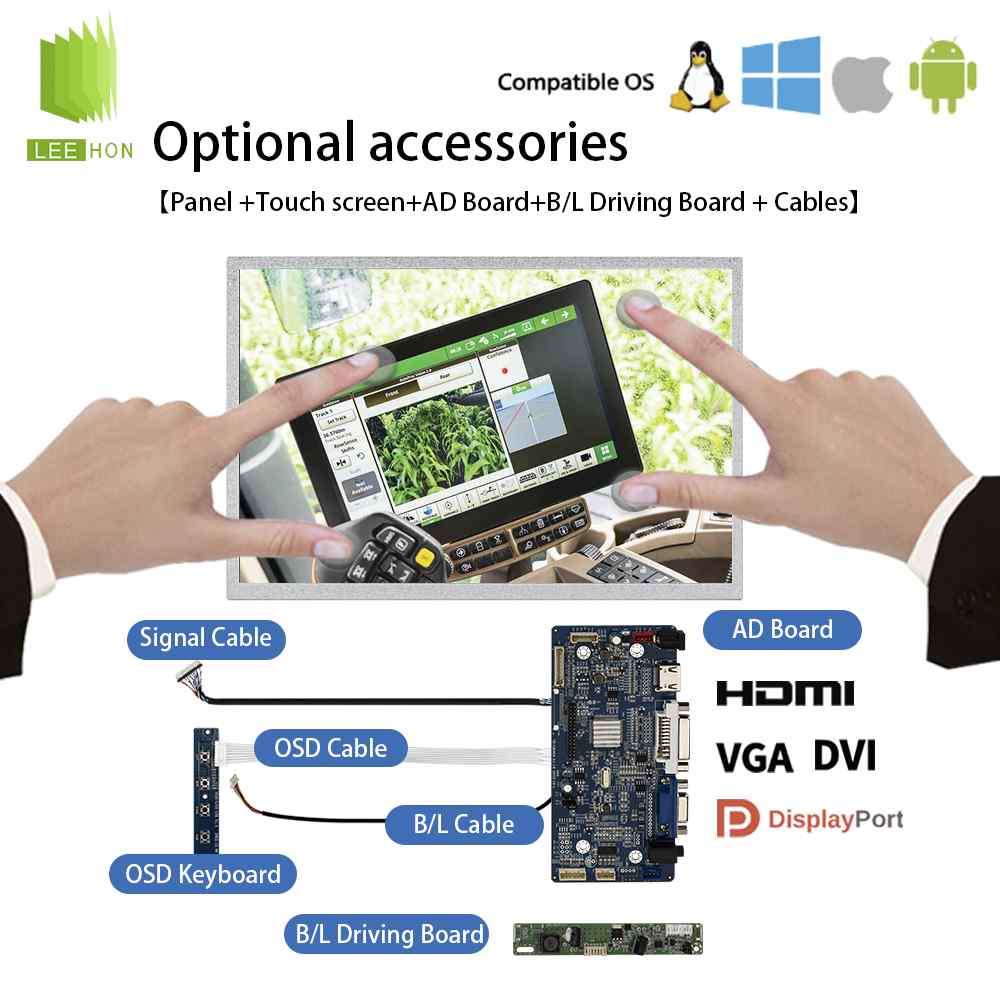

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，先核对显示区、外形区、盖板开窗、FPC出口方向、触摸控制板位置。这块屏的显示区是261.12×163.2mm，外形约283×185.1mm，属于12.1寸宽屏结构，不能按老款4:3的12.1寸触摸总成去套。
配驱动板时，至少要确认板子支持1280×800、LVDS单通道、3.3V逻辑，同时要核对背光供电、调光方式和高亮方案是否兼容。因为这块屏是1500nit高亮屏且背光不带driver，所以比普通室内屏更要重视背光部分的匹配。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“20pin都一样”，这种高亮工业屏替代里，线束和背光脚位没核清楚，最容易把对的屏配成错方案。这里“易踩坑”部分是基于工业项目常见经验总结，接口与针数则有公开资料支持。
Q6：这块屏选替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→1280×800→16:10→LVDS20pin→3.3V→IPS/广视角→亮度约1500nit→外形283×185.1附近→宽温型。
这样筛会比只按“12.1寸宽屏LVDS”更稳，因为G121EAN01.3的关键点不只是尺寸和分辨率，更重要的是超高亮、广视角、宽温和无背光驱动板这几个工业属性。
