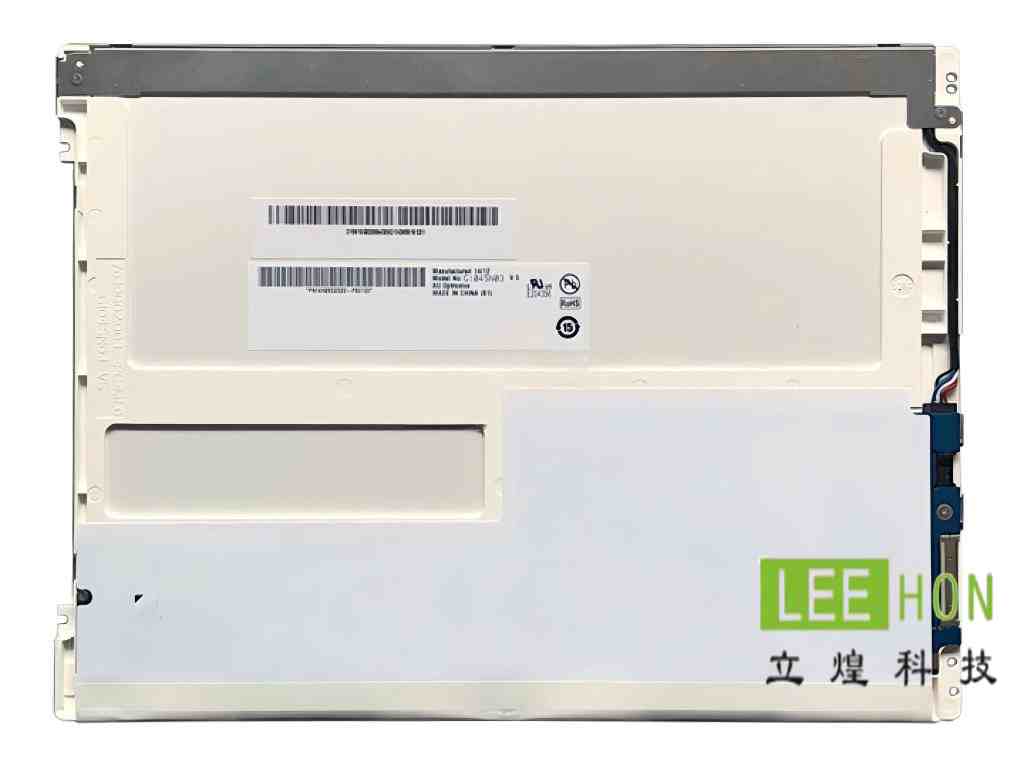

| 友达10.4寸LCD工业液晶屏G104SN03 V5 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达AUO |
| 面板型号 | G104SN03 V5 | |
| 面板尺寸 | 10.4英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 背光易换，白光LED背光，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |

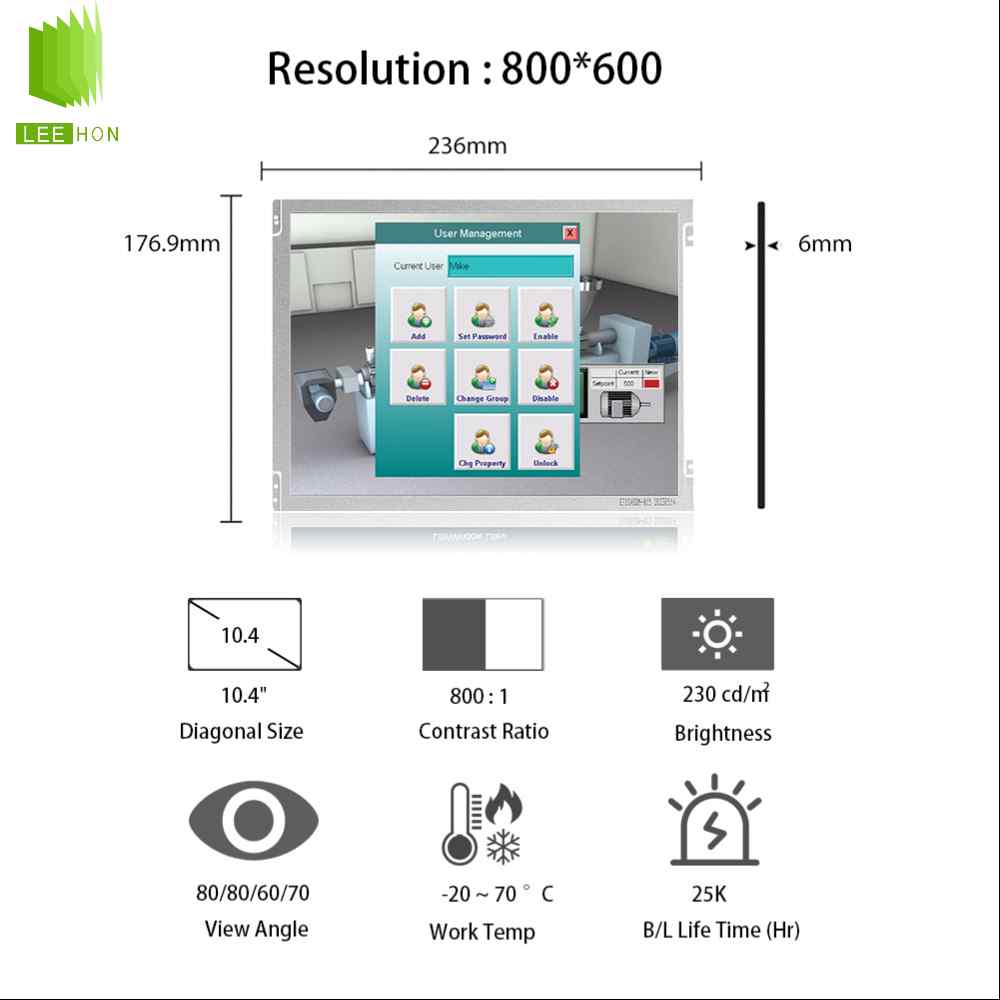

| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.088×0.264 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
| 结构尺寸 | 显示区域 | 211.2×158.4 mm (H×V) |
| 可视区域 | 214.8×162.0 mm (H×V) | |

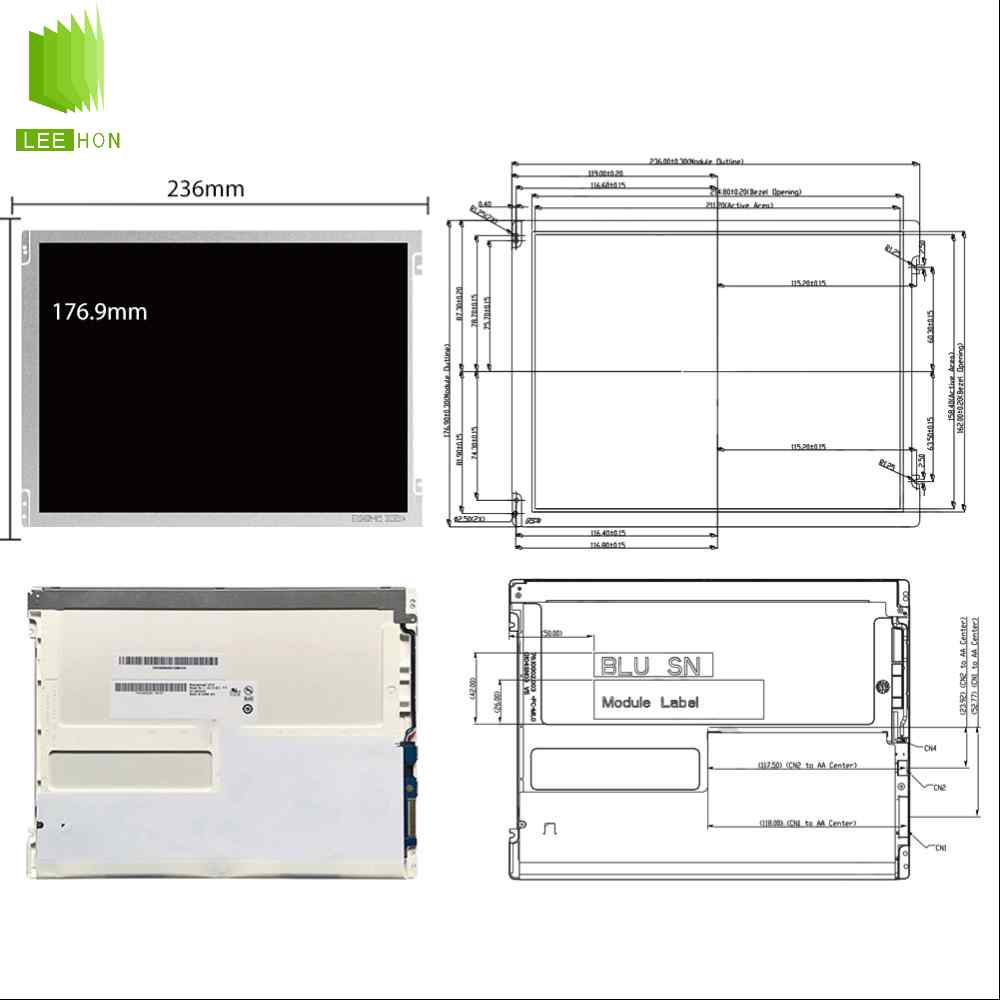

| 外观尺寸 | 236×176.9 mm (H×V) | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
| 其它特征 | 重量 | 280g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 230 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/70 (Typ.)(CR=10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 10/5 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.330 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 亮度变动 | 1.33/1.54 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.5 |
| sRGB覆盖率 | 0.69 | |
| Adobe RGB覆盖率 | 0.52 | |
| DCI-P3覆盖率 | 0.52 | |
| Rec.2020覆盖率 | 0.37 | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率消耗 | - | 3.50W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | Replaceable | |
| 灯管寿命 | 25K (Min.) 小时 | |
| 数量 | 3 strings | |
| 灯管形状 | 3串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 26.0/29.2V (Typ./Max.) |
| 电流输入 | 25mA (Typ.) | |
| 功耗 | 1.95W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-02R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 电流输入 | 0.2A (Typ.) | |
| 功耗 | 2.44W (Typ.) | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 320mA (Typ.) | |
| 功耗 | 1.06W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20HA | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-080A | |
常见问题
G104SN03 V5 是友达（AUO）生产的 10.4 英寸 a-Si TFT-LCD 模组，采用 SVGA（800×600）分辨率、230 cd/m² 亮度、TN Normally White 面板，配备 LVDS（1 ch 6/8-bit）20pin 接口和 WLED 背光（无内置驱动板），适合标准工业控制应用。
Q1：这块屏适合什么设备？
这块屏适合工业人机界面（HMI）、工业控制显示器、仪器仪表面板、PLC 操作终端、医疗辅助设备、车载显示终端以及需要标准 SVGA 分辨率、可靠性能和经济成本的固定式工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要高亮度（强环境光或户外直射下）的应用、要求广视角（IPS/AWV 类）或更高分辨率（例如 WXGA 以上）的精细图像显示场景、极低功耗的便携式或电池供电设备，以及需要超宽温范围（超出 -20～+70℃）的极严苛户外或工业现场。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（10.4 英寸、800×600 SVGA，96 PPI）
接口类型（LVDS 1 ch 6/8-bit，20pin）
亮度（230 cd/m²）与对比度（500:1）
工作温度范围（-20℃～+70℃）
背光配置（WLED，无内置 LED Driver）以及整体机械尺寸（约 236.0×176.9×5.7 mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（20pin LVDS 具体顺序、6/8-bit 位宽与极性，与常见 30pin 或 40pin 的差异）、分辨率与时序兼容性（SVGA 800×600 与 XGA 1024×768 或 WXGA 等其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动需求（本款无内置 Driver 与带 Driver 面板的差异），以及 TN 面板与 IPS 广视角面板在视角、色彩、对比度和亮度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、视角偏差或色彩失真。

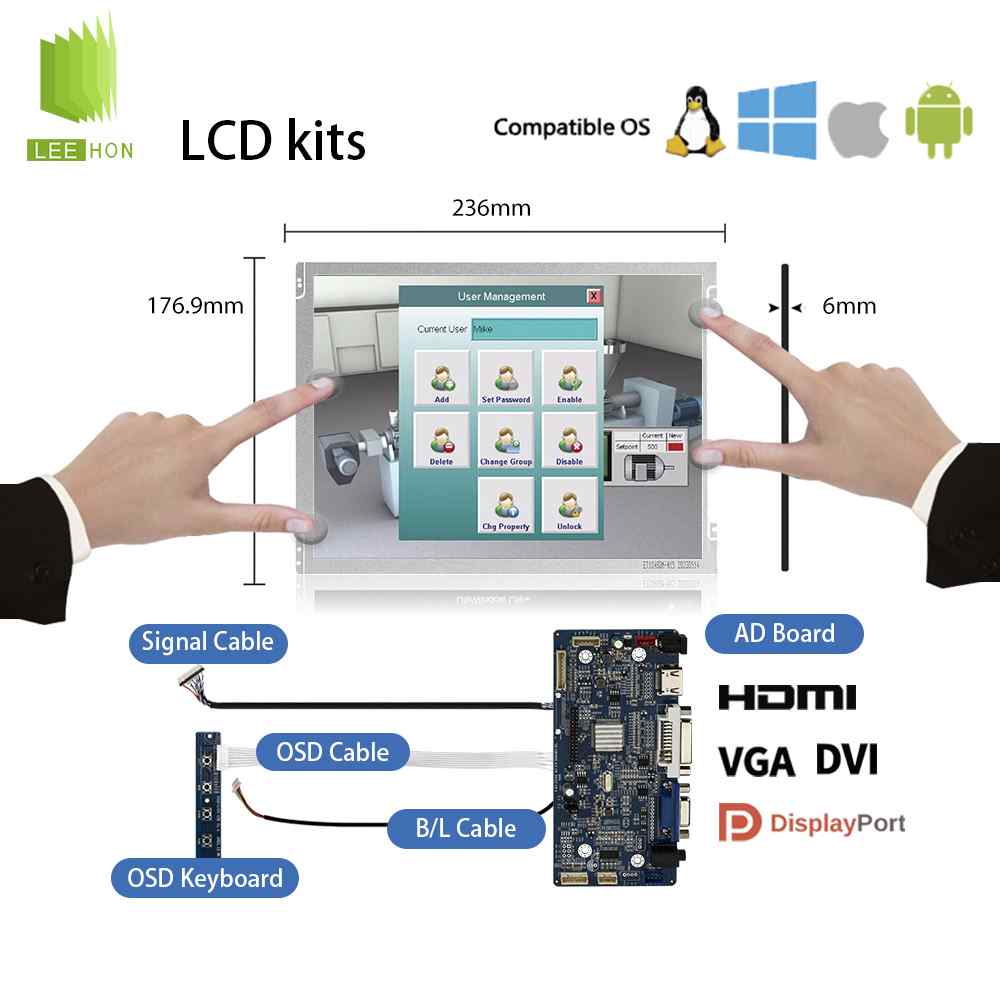

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 10.4 英寸 SVGA（800×600）分辨率的投射电容或电阻触摸屏（本系列常配 4-wire 或 5-wire 电阻触摸），并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持 800×600@60Hz、LVDS 1 ch 6/8-bit 20pin 输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与 G101EAN02.2（10.1 英寸 WXGA IPS）或其他类似 10.4 英寸面板的详细规格对比、差异分析，或其他型号的内容，可以联系立煌科技。
