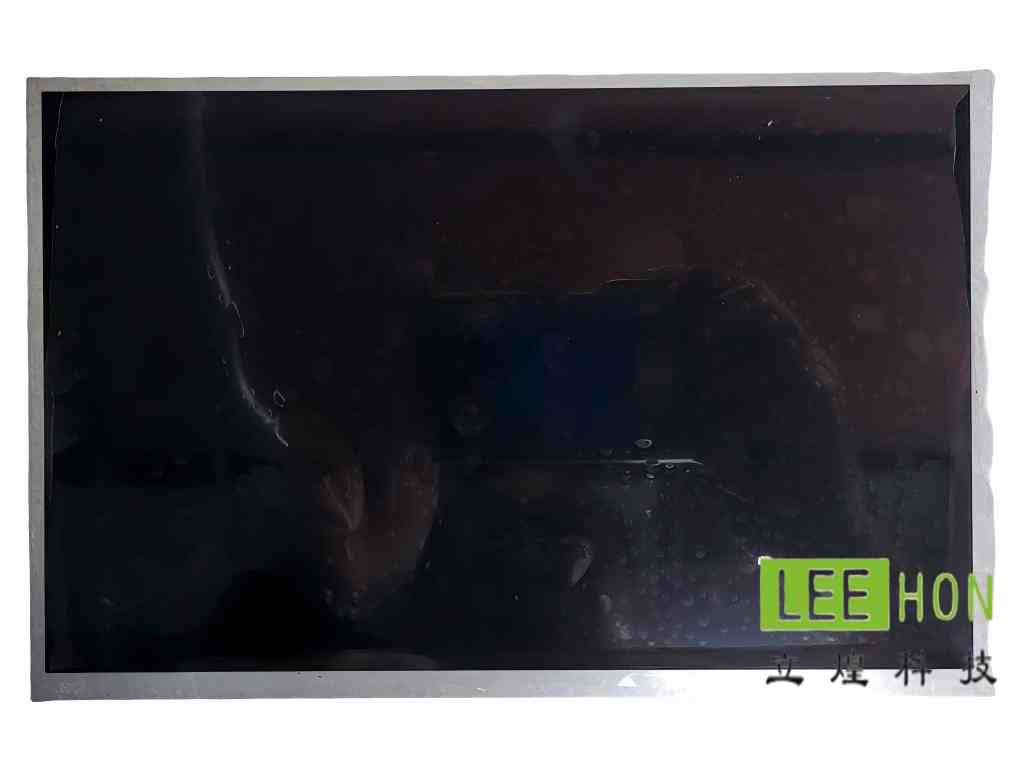

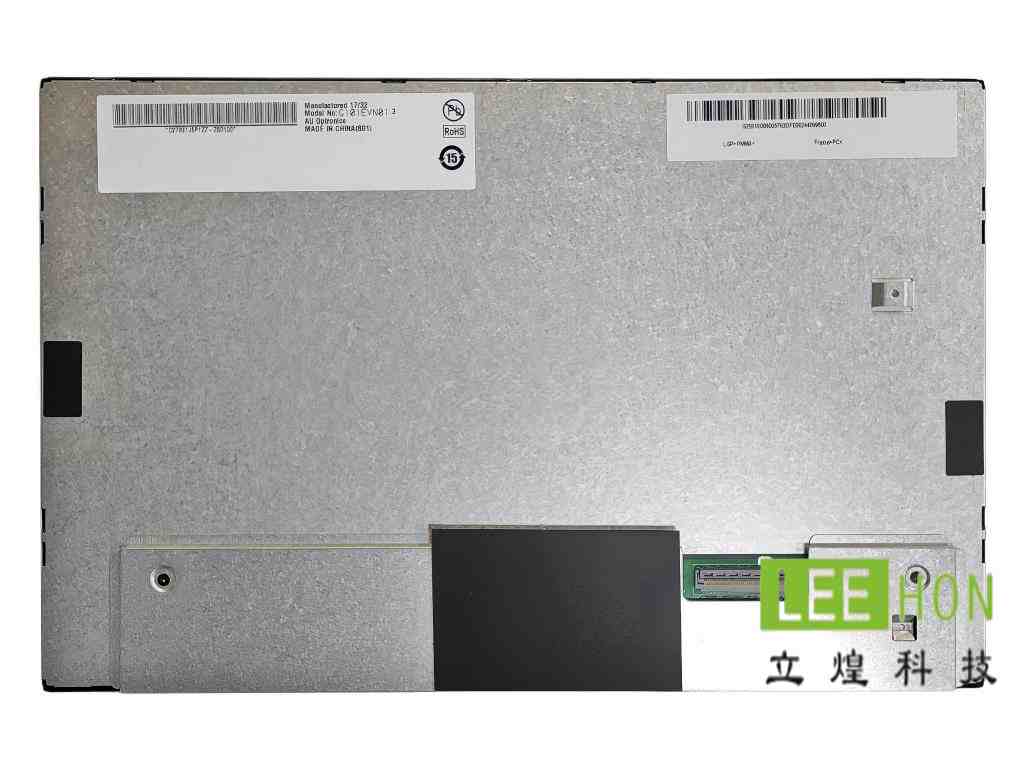

| 友达液晶模组G101EVN01.3 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G101EVN01.3 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 10.1" | |
| 型号别名 | - | |
| 存储温度 | -30 ~ 80 °C | |
| 应用环境 | 工作温度 | -20 ~ 70 °C |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选 |

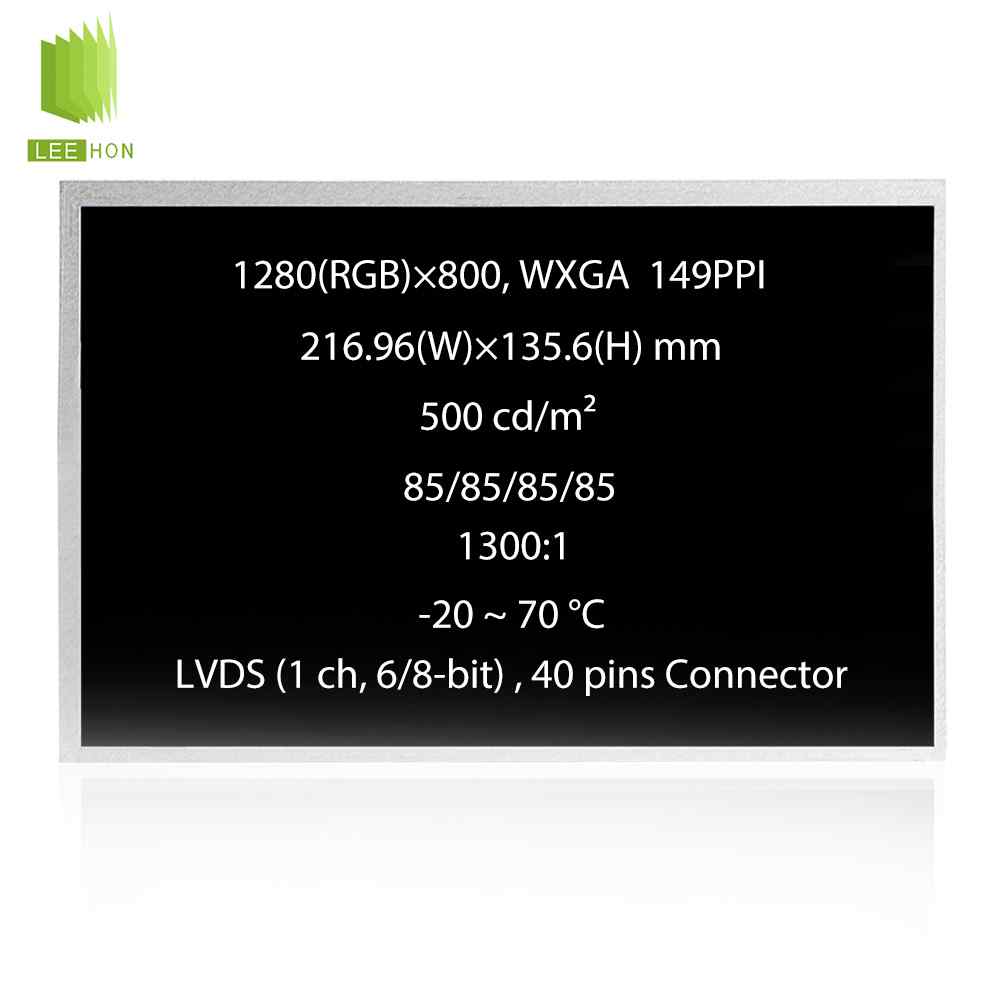

| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0565×0.1695 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |

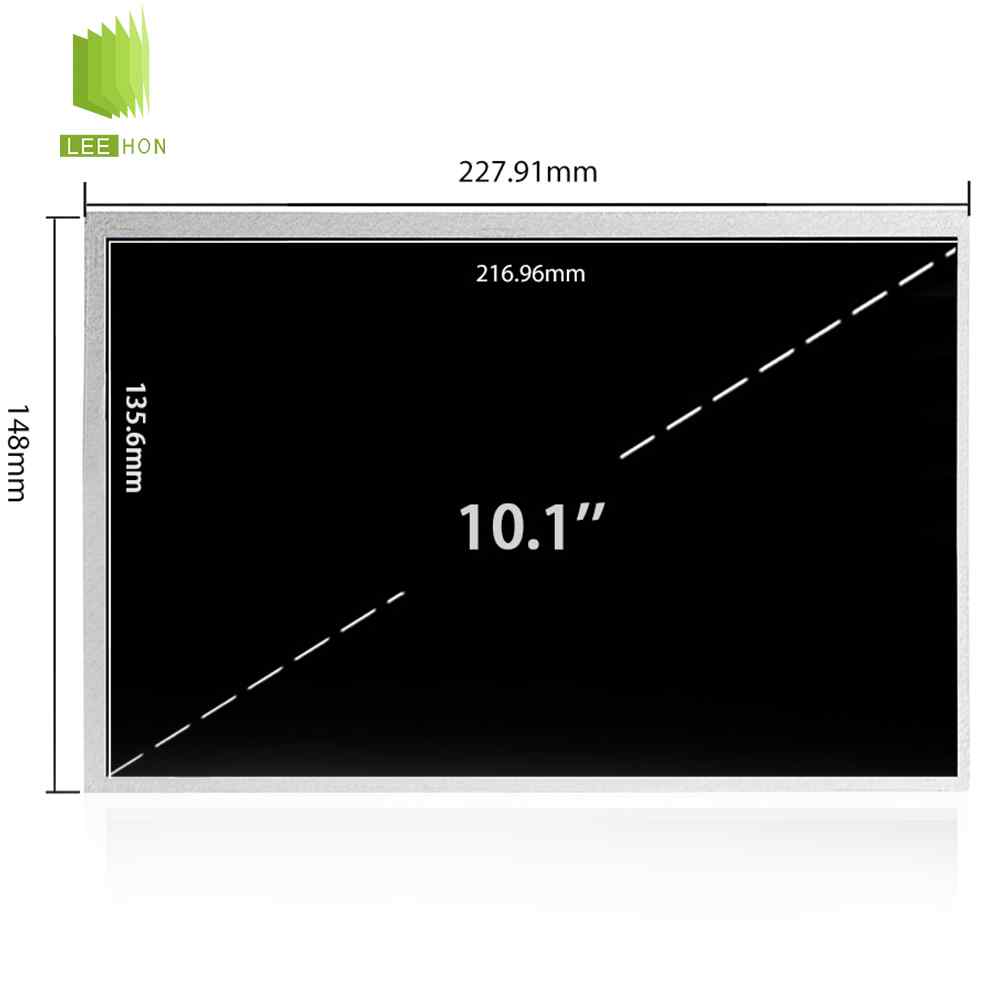

| 结构尺寸 | 显示区域(mm) | 216.96(H) × 135.6(V) |
| 开口区域(mm) | 220.36(H) × 139.1(V) | |
| 外观尺寸(mm) | 227.91(H) × 148(V) | |
| 外观厚度(mm) | 8.34 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 350g (Max.) |
| 表面处理 | Hard coating，反射率 1.5% (Typ.) | |
| 光学详情-基础信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | MVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.66 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 4.32W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 192/270mA (Typ./Max.) | |
| 功率消耗 | 0.63/0.89W (Typ./Max.) | |
| 信号类型 | 类型 | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | FH41-40S-0.5SH(05) | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 300/480mA (Typ./Max.) | |
| 功率消耗 | 3.6/5.76W (Typ./Max.) | |
常见问题
G101EVN01.3是一款10.1英寸、1280×800、LVDS接口、约500nit、带背光驱动板的工业液晶屏，适合做中小尺寸嵌入式和工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、医疗辅机、嵌入式HMI、设备操作终端这类10.1寸显示项目。能确认的基础条件是：它是10.1英寸、1280×800、LVDS、500cd/m²、工作温度-20~70℃，而且公开资料明确提到它带LED背光驱动板，整体就是很典型的工业显示路线。它不太适合主板没有LVDS输出的方案，也不太适合户外强光直射、对更高亮度有硬要求的场景，因为目前能确认的亮度就是500cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：LVDS；
3）亮度和对比度：500cd/m²、1300:1；
4）显示区尺寸：216.96×135.6mm；
5）外形尺寸：约227.91×148×8.34mm。
如果你的项目是老设备替换，这5项通常比“是不是10.1寸”更重要。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、背光架构和版本状态。这块屏公开资料明确指向LVDS，并且带LED背光驱动板；如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者背光驱动方式不同，就很容易出现点不亮、花屏、原驱动板不能直接通用的问题。另一个要注意的点是，这个型号目前已有EOL/停产通知，最后订单预测日期公开写到2026年3月23日，所以做替代时更不能只看型号相近就直接切。

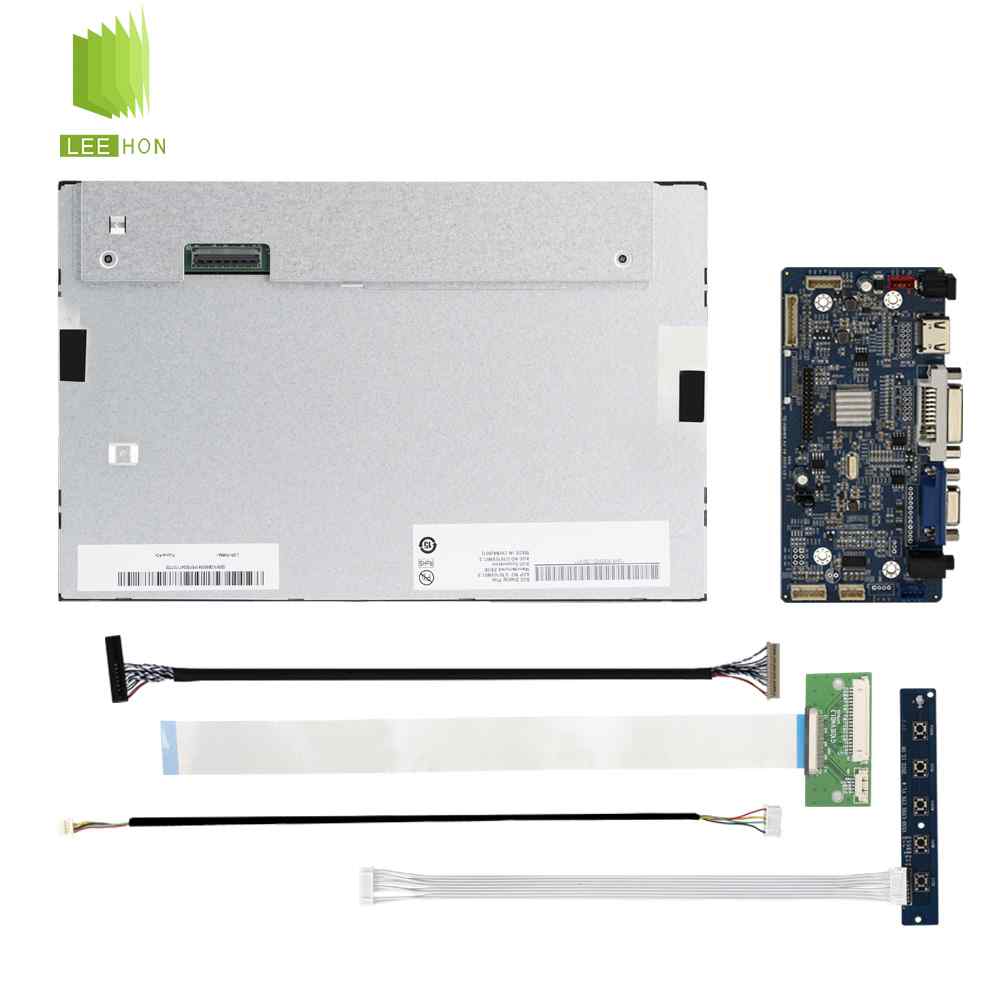

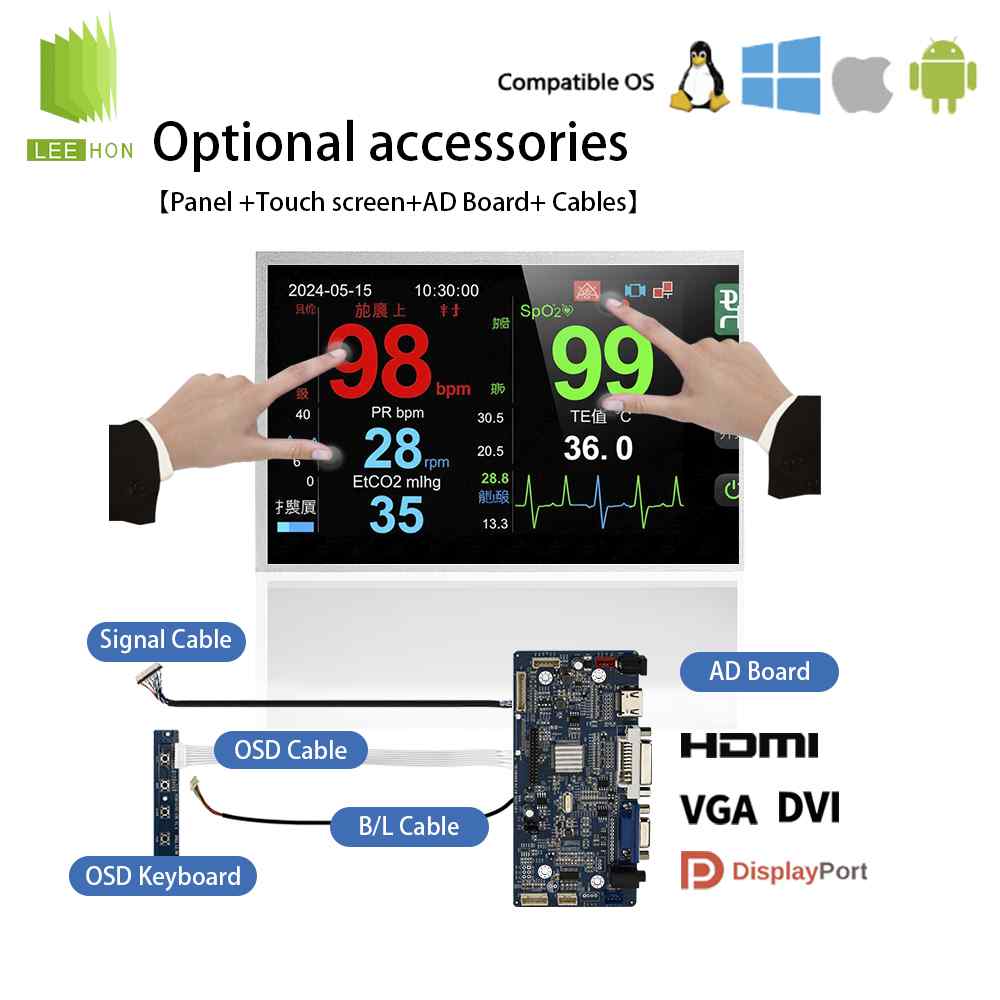

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的LVDS信号，而且不要把它当成eDP屏去配。再说线束：不能只看“能不能插上”，还要核对LVDS线序、供电脚、背光使能和调光逻辑是否一致。因为公开资料明确写到这块屏已经集成LED背光驱动板，所以你在配板时重点要核的是LVDS链路和背光控制信号，而不是按“裸背光、外置恒流板”的思路去做。触摸这块更稳妥的做法是按显示区216.96×135.6mm单独做配套，不要默认同尺寸触摸盖板就一定通用。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前还能确认几个很实用的点：它是MVA、NormallyBlack、Transmissive路线，公开资料给出的视角是85/85/85/85，背光寿命约70,000小时，表面处理为Hardcoating，反射率约1.5%。这说明它更适合做工业设备上的长期显示模组，但整机项目里仍然要把供电稳定性、LVDS线束质量、背光控制方式和安装受力一起考虑，而不是只盯着尺寸和分辨率。
