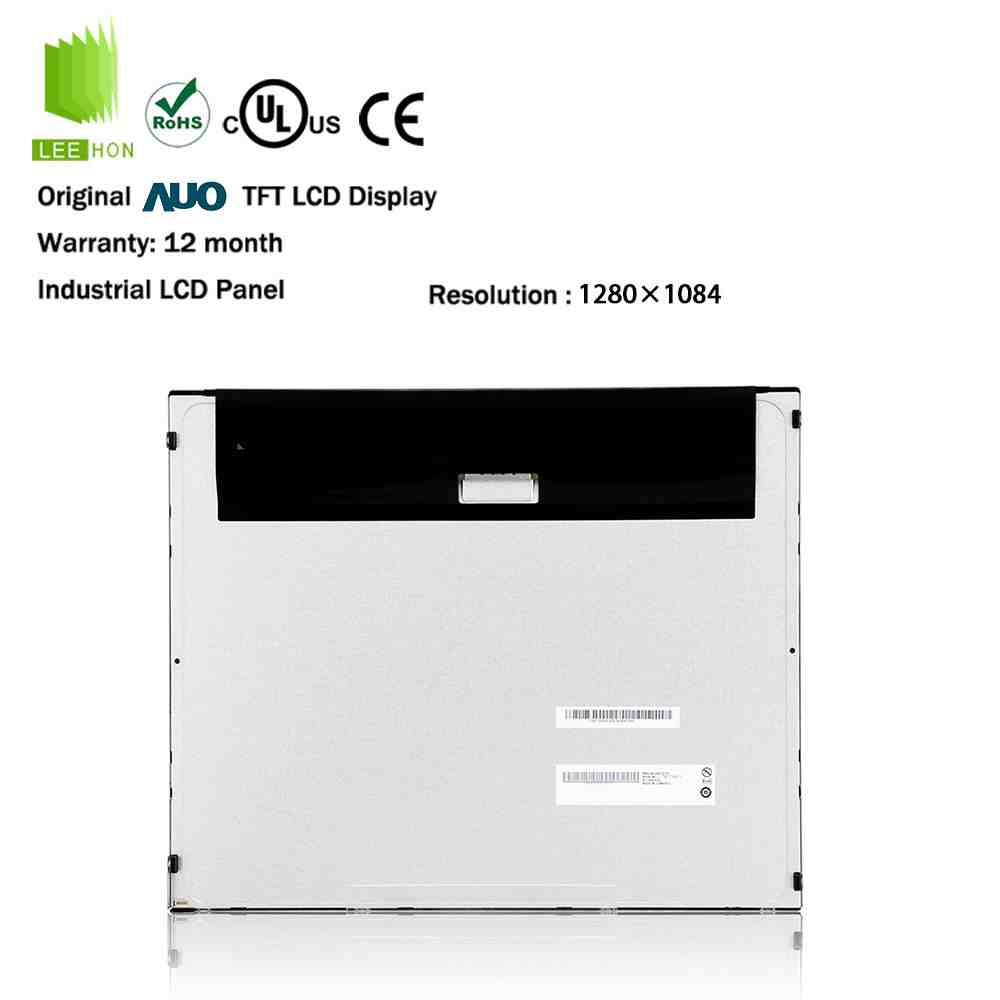

| 友达17寸LCD工业液晶模组G170ETN02.1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G170ETN02.1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 17.0寸 | |
| 适用于 | - | |
| 典型特征 | 宽温，高亮度，白光LED背光，寿命大于5万小时，端子正装，表面雾面 | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |

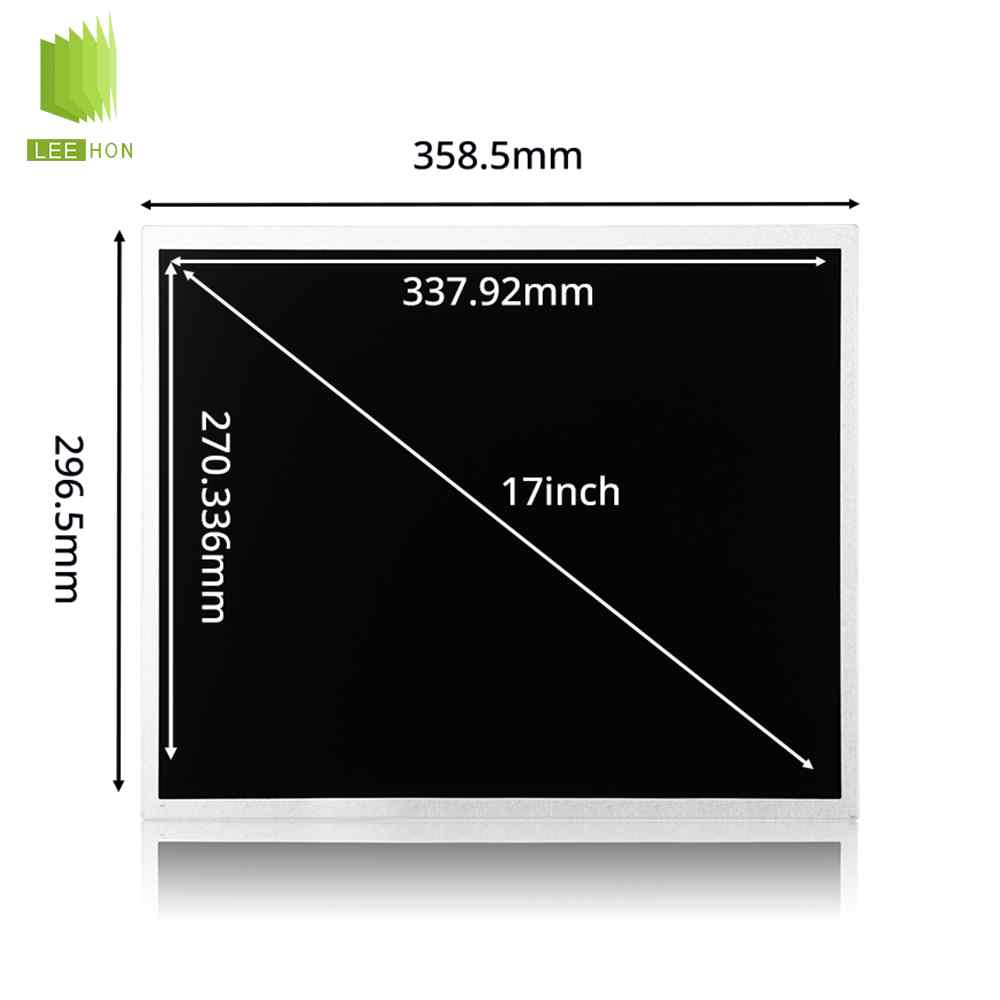

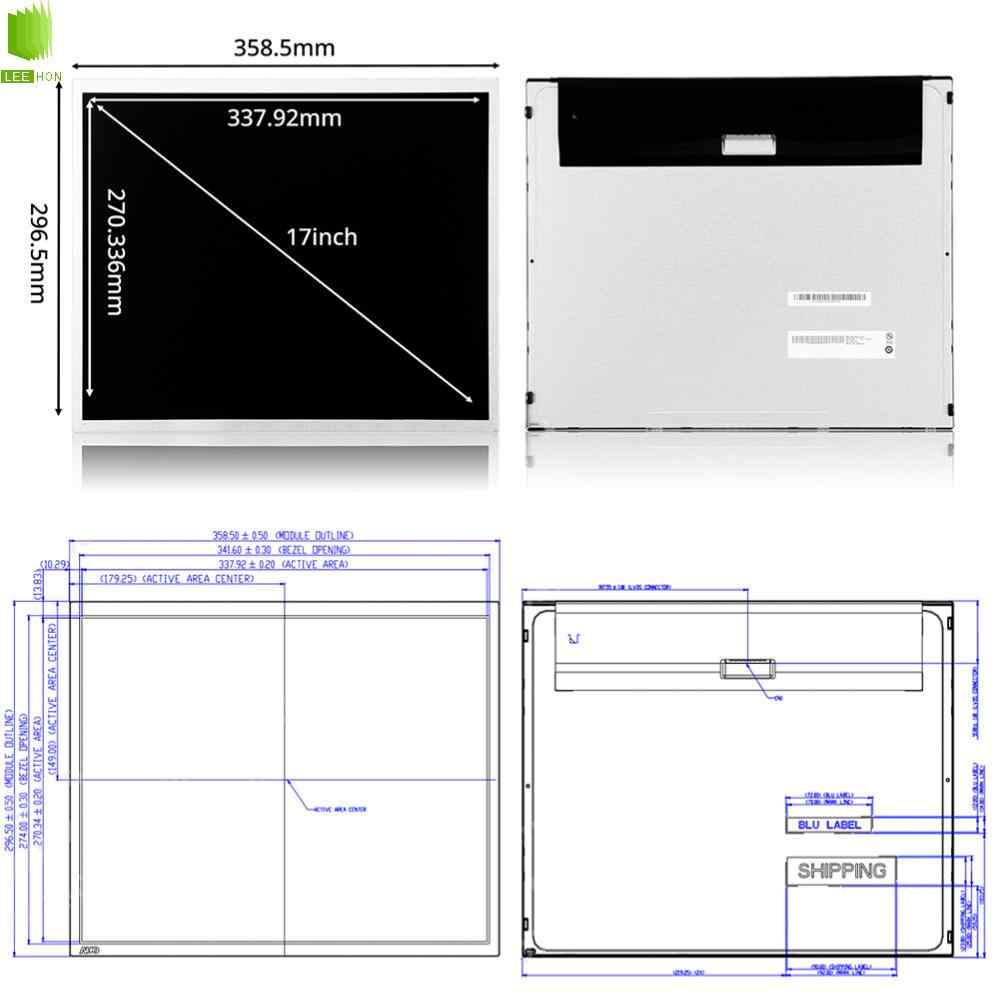

| 物理尺寸 | 显示尺寸 | 337.92(W)×270.336(H) mm |
| 外观尺寸 | 358.5(W)×296.5(H) mm | |
| 可视尺寸 | 341.6(W)×274.0(H) mm | |
| 外观厚度 | 12.45 (Typ.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.211111111 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.59Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 800 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 15/5 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 18.4W (Max.) |
| 信号电气 | 输入电流 | 0.8/1.0A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 4/4.5W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | MDF76URW-30S-1H | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 10S4P | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | No | |
| 灯管形状 | 4串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 31/34V (Typ./Max.) |
| 输入电流 | 100mA (Typ.) | |
| 功率消耗 | 12.4/13.6W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-00L | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 灯管驱动 | 灯管驱动 | 无 |
常见问题
这是一款17.0英寸、1280×1024、800亮度、LVDS双通道30pin的高亮工业液晶屏，属于比较典型的SXGA5:4宽温工控屏，更适合传统工控设备和强环境光场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统5:4结构HMI、人机界面、室内高环境光设备。它的公开参数显示为17.0寸、1280×1024、800cd/m²、LVDS（2ch8-bit）30pins、5V，而且工作温度可到-30~85℃，明显是偏工业长期运行和高亮可读性的路线。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1280×1024的5:4比例，不是常见的16:9或16:10宽屏。它也不适合只有eDP输出的新平台，因为公开资料明确这块屏走的是LVDS双通道。另外，如果项目只想做普通室内基础显示，这块屏的800nit高亮和宽温规格通常会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G170ETN02.1是1280×1024，SXGA，5:4，这一步很关键，因为很多17寸项目会把1280×1024、1366×768、1920×1080混在一起看，实际结构和界面布局都不一样。
再核对接口、针数和供电。公开资料显示它采用LVDS（2ch8-bit）30pin，5.0V。这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这块屏约800nit、700:1对比度、TN/NormallyWhite，视角公开资料常见写法为80/80/60/70左右，说明它虽然是高亮工业屏，但不是IPS这类全视角路线。
最后看显示区和外形尺寸。它的显示区约337.92×270.336mm，外形约358.5×296.5mm，厚度资料可见约12.45mm左右。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看17寸，不看分辨率和比例。这块屏是5:4的1280×1024，不是宽屏，原机如果按宽屏结构或宽屏UI做，替代时很容易出问题。
第二点，是只看“都是LVDS30pin”，不继续核对具体线序、供电脚和背光控制。公开资料能确认它是双通道LVDS、30pin、5V，但项目里白屏、花屏、背光异常，很多都出在线束和脚位没核清楚。前半句来自公开规格，后半句是工业项目里很常见的工程经验判断。
第三点，是忽略背光不带Driver。公开资料显示它采用WLED背光，WithoutDriver，因此替代时不能只确认逻辑接口，还要单独确认背光供电和调光方式。
第四点，是忽略亮度档位。G170ETN02.1是800nit，和很多普通250nit、350nit、500nit的17寸屏不是同一档，现场观感会差不少。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约337.92×270.336mm，外形约358.5×296.5mm，不能只按“17寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1280×1024、LVDS双通道、30pin、5V，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS，而且背光不带Driver，所以不能只看信号接口。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS30pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
17.0寸→1280×1024→5:4→LVDS双通道30pin→5V→亮度约800nit→外形358.5×296.5附近→显示区337.92×270.336附近→背光无Driver→宽温型。
这样筛会比只按“17寸工业屏”找更稳，因为G170ETN02.1的关键点不只是尺寸，还包括SXGA5:4、800nit高亮、LVDS双通道、5V、无背光驱动和宽温这几个组合特征
