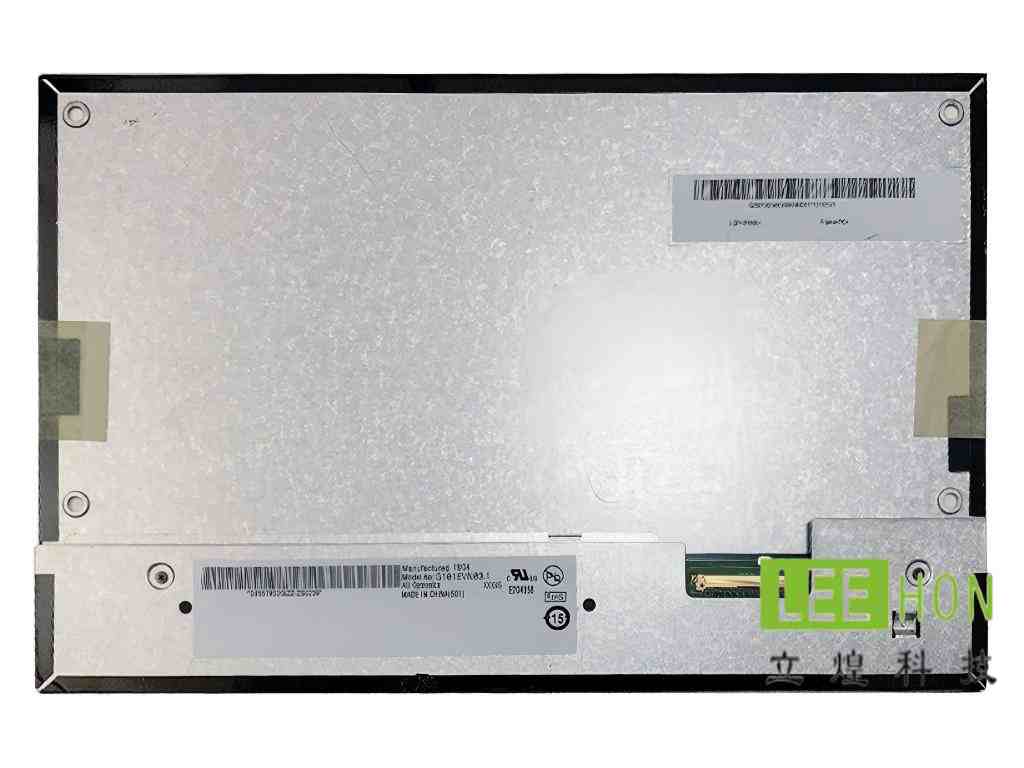

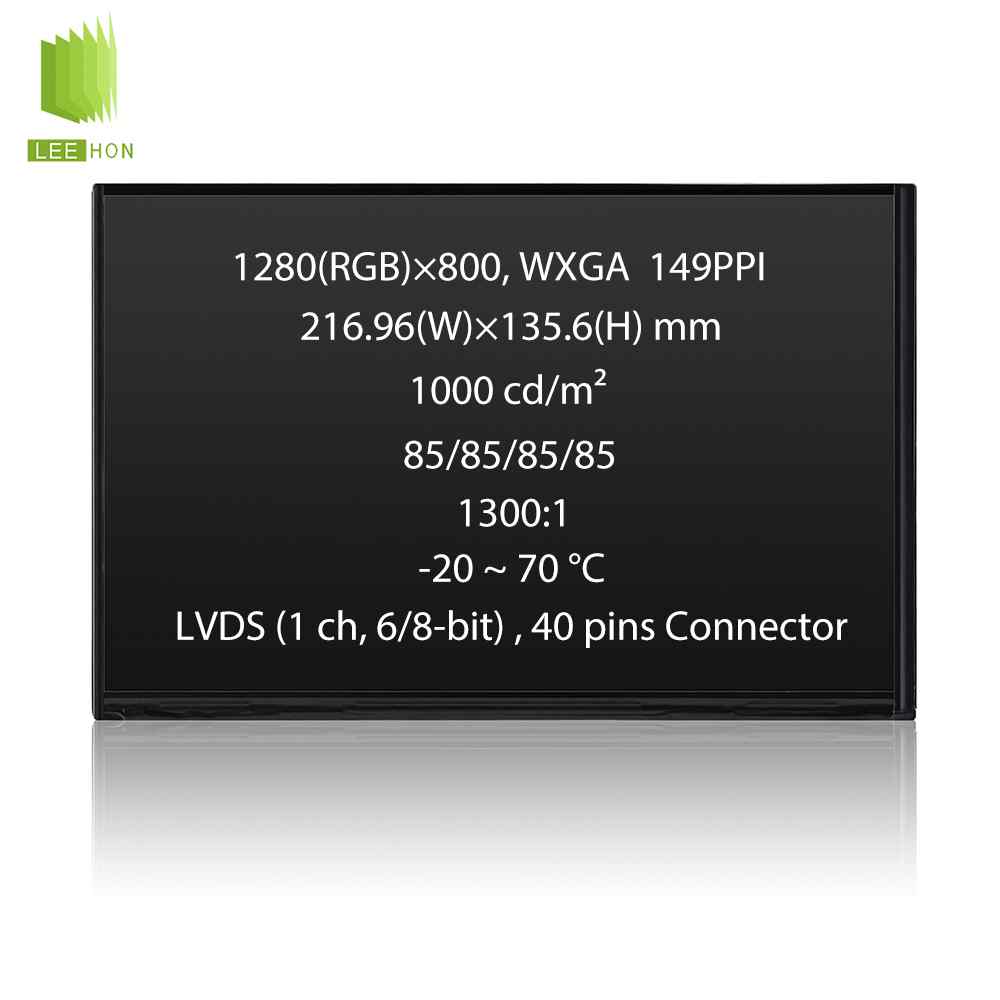

| 友达10.1寸LCD工业液晶屏模组G101EVN03.1详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G101EVN03.1 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | 工业、户外高亮 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |

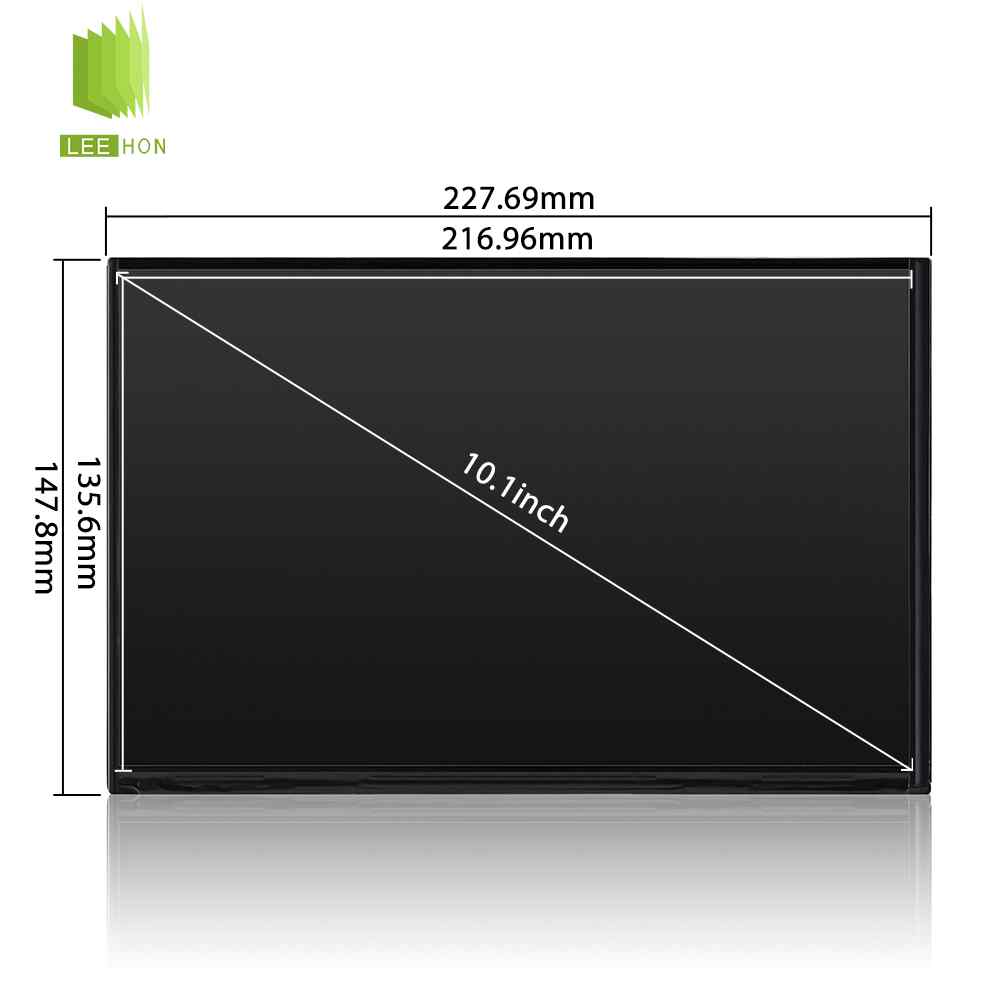

| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 227.69×148.31 mm (H×V) | |
| 外观厚度 | 5.6/7.75 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 350g (Max.) |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | MVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.46 |
| sRGB覆盖率 | 0.65 | |
| Adobe RGB覆盖率 | 0.48 | |
| DCI-P3覆盖率 | 0.48 | |
| Rec.2020覆盖率 | 0.34 | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 28.8±3.6V |
| 电流输入 | 70mA (Typ.) | |
| 功耗 | 7.4W (Typ.) | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 信号系统 | LVDS | (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 192/270mA (Typ./Max.) | |
| 功耗 | 0.63/0.89W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | ||
| 端子详情 | 品牌 | 航空电子 |
| 型号 | HD1S040HA1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
G101EVN03.1是一款10.1英寸、1280×800、单通道LVDS、约1000nit高亮的工业液晶屏，适合做对亮度和可视角有要求的中小尺寸设备显示。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、嵌入式HMI、车载或设备终端显示。已确认它是10.1英寸、1280×800、约1000cd/m²、MVA/NormallyBlack、视角约85/85/85/85，整体就是典型的工业高亮路线。它不太适合主板没有LVDS输出的方案，也不太适合想直接按普通低亮消费屏去替换的项目。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：LVDS（1ch6/8-bit），40pins；
3）逻辑电压：3.0–3.6V，典型3.3V；
4）显示区尺寸：216.96×135.6mm；
5）外形尺寸：约227.69×148.31mm。
这些先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、位宽模式和背光架构。这块屏明确是单通道LVDS、6/8-bit可选，并且公开资料写的是WLED50kHoursWithoutDriver；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者LVDS的pin定义、位宽模式、背光驱动方式不同，就很容易出现点不亮、花屏、颜色异常，或者原方案不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？

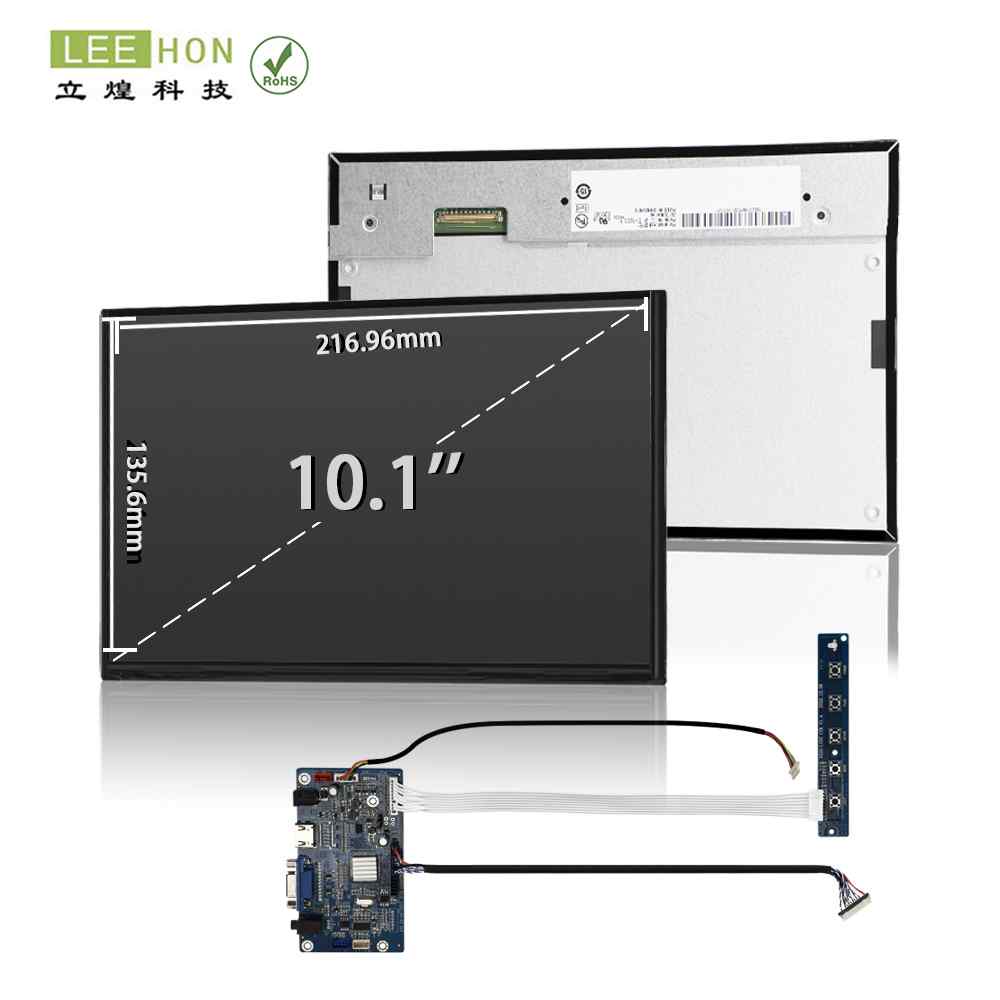

A：先说驱动板：要确认驱动板能输出1280×800的单通道LVDS信号，而且支持这块屏的6/8-bit模式。再说线束：不能只看“能不能插上”，还要核对40pin线序、LVDS差分线、3.3V供电脚、SEL68这类模式相关脚位是否一致。触摸这块更稳妥的做法是当成外加方案单独核，优先按显示区216.96×135.6mm去做盖板开窗和贴合设计。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，规格书明确写了VDD关闭时，输入信号必须保持低电平或高阻态；
第二，背光典型条件可确认到VLED约28.8V、IF70mA、寿命约50,000小时，所以整机要把背光电源和散热一起考虑；第三，它的环境范围可确认到工作-20~60℃、存储-30~70℃。
