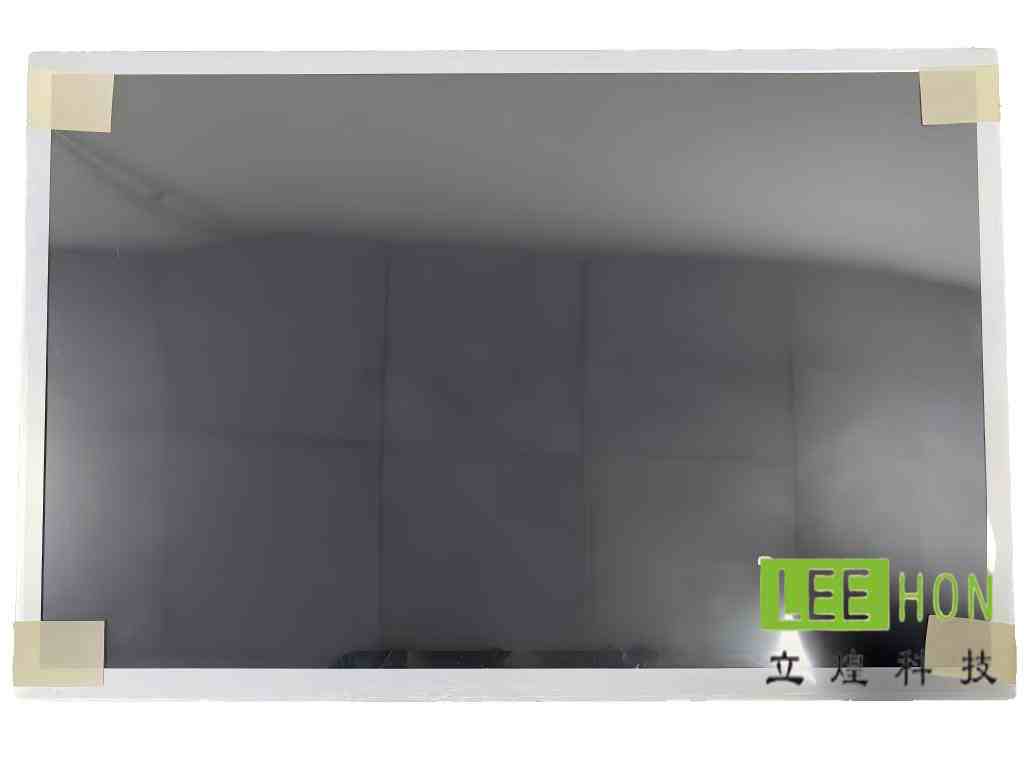

| 友达12.1寸LCD工业液晶模组G121EAN01.2 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G121EAN01.2 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业、高亮 |
| 典型特征 | - | sRGB，宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 |
| 面板尺寸 | 面板尺寸 | 12.1英寸 |

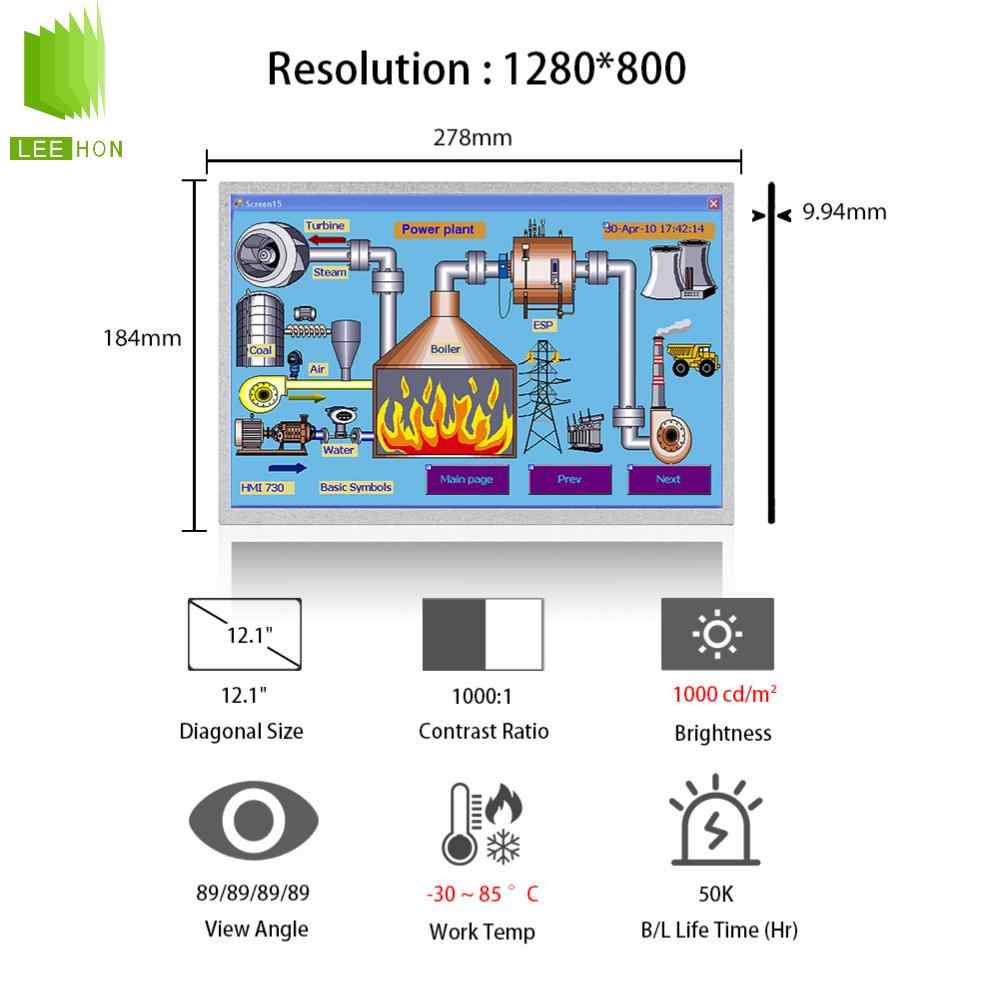

| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.204×0.204 [124PPI] | |
| 点间距 (mm) | 0.068×0.204 | |

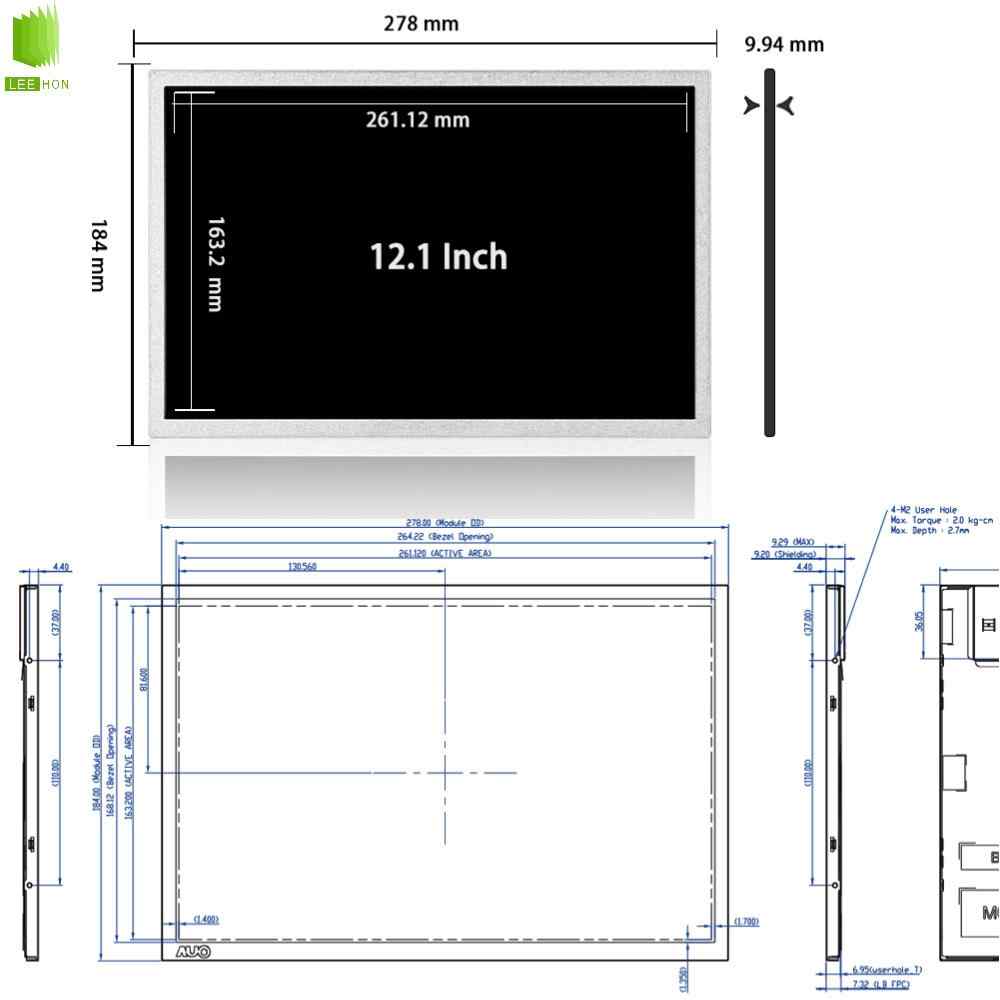

| 结构尺寸 | 显示区域 (mm) | 261.12(H) × 163.2(V) |
| 可视区域 (mm) | 264.22(H) × 168.12(V) | |
| 外观尺寸 (mm) | 278(H) × 184(V) | |
| 外观厚度 (mm) | 6.95/9.94 (Typ./Max) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它详情 | 重量 | 390g (Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征 | 面板亮度 | 1000 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 25 (Typ.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.33 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 11.78W (Typ.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 24.4/30.6V (Typ./Max.) |
| 电流供应 | 61mA (Typ.) | |
| 功率消耗 | 4.88/6.25W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 10.0/12.0/15.0V (Min./Typ./Max.) |
| 电流供应 | 0.63/0.73A (Typ./Max.) | |
| 功率消耗 | 7.6/8.8W (Typ./Max.) | |
| 信号特征-驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 500mA (Max.) | |
| 功率消耗 | 1.65W (Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 庆良 |
| 型号 | 093G30-B0001A-1 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
这是一款12.1英寸、1280×800、1000亮度、LVDS30pin、广视角、宽温型的高亮工业液晶屏，定位介于普通室内工控屏和超高亮户外屏之间，适合需要较强可视性的工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、车载工控、工程机械、检测仪器、医疗设备、半户外终端、嵌入式控制设备。它的关键组合是12.1寸、1280×800、1000nit、IPS广视角、-30℃到85℃，这类参数明显偏工业应用，尤其适合需要比普通300～400nit屏更强可视性的场景。
Q2：不适合什么场景？
它不太适合只追求低成本的普通室内显示项目，因为这块屏本身属于高亮工业方案，规格和成本通常都会高于常规室内屏；同时，它也不适合只支持eDP的新平台主板，因为公开资料显示它采用的是LVDS（1ch6/8-bit）30pins，3.3V。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G121EAN01.2是1280×800，16:10，不能只看“12.1寸”，因为同尺寸里还有4:3的800×600、1024×768方案。
再核对接口、针数和供电，它公开参数为LVDS30pin、3.3V，这一步会直接决定驱动板和线束能不能沿用。然后看亮度和光学模式，这块屏约1000nit、IPS、NormallyBlack、89/89/89/89广视角，显示一致性会比传统TN屏更好。

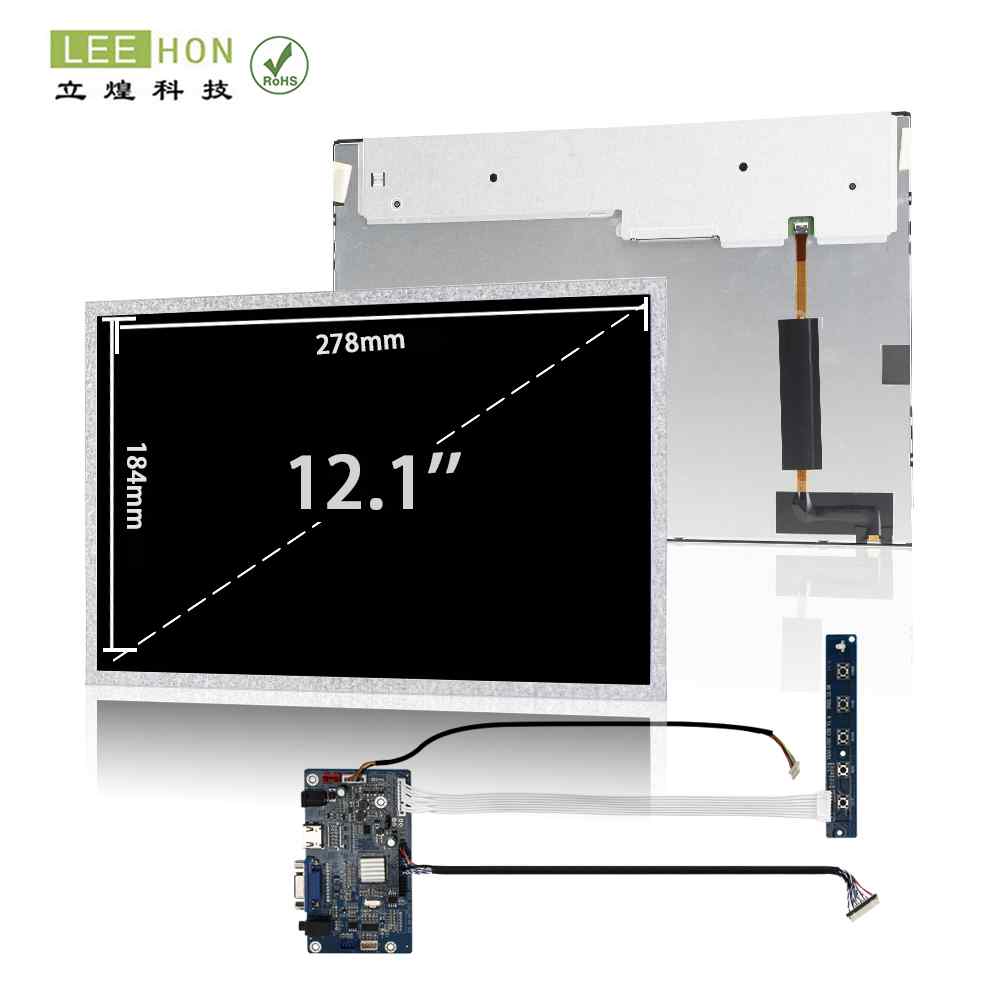

最后看显示区和外形尺寸，它的显示区约261.12×163.2mm，外形约278×184×9.4mm，替代时要一起核对前框开窗和结构空间。
Q4：替代时最容易出错的点是什么？
第一，容易把G121EAN01系列不同版本当成完全一样。这个系列里公开能看到.4约300nit、.6约400nit、.2约1000nit、.3约1500nit，尺寸和分辨率可能接近，但亮度、接口针数、背光方案并不一定一致。第二，容易只看“都是LVDS”，不继续核对30pin和具体线序，这会导致白屏、花屏、背光异常。第三，容易忽略背光驱动方式，因为资料显示G121EAN01.2自带LEDDriver，而同系列并不是每个版本都一样。

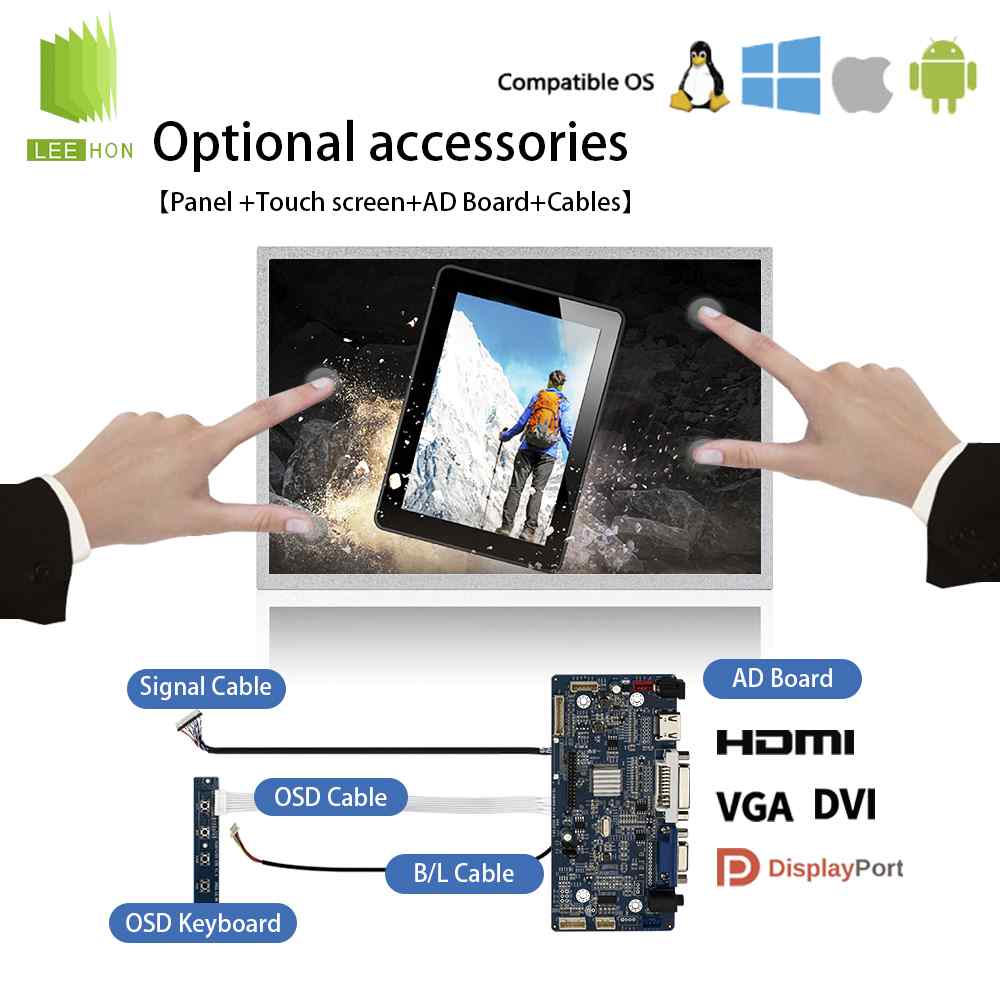

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，先核对显示区、外形区、盖板开窗、FPC出口方向、控制板位置，因为这块屏是12.1寸宽屏结构，不能按老款4:3的12.1寸总成直接套。
配驱动板时，至少要确认支持1280×800、LVDS单通道、30pin、3.3V，同时还要确认背光控制和调光逻辑，因为它是WLED且带LEDDriver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、排线方向、屏蔽接地，不要默认“30pin都一样”。前两项属于公开规格，线序风险则是工业项目里最常见的实际坑。
Q6：这块屏选替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→1280×800→16:10→LVDS30pin→3.3V→IPS/广视角→亮度约1000nit→外形278×184附近→宽温型→带LEDDriver。
这样筛会比只按“12.1寸宽屏LVDS”更稳，因为G121EAN01.2的关键价值不只是尺寸和分辨率，而是1000nit高亮、IPS广视角、宽温和带背光驱动板这几个工业属性的组合。
