DV320FHM-NN0京东方BOE32.0英寸LCD工业液晶屏

京东方液晶模组DV320FHM-NN0 结构详情
像素特征 :	分辨率
	1920(RGB)×1080, FHD
	像素配置
	RGB垂直条状
	点间距(W×H)
	0.12125×0.36375 mm
	像素间距(W×H)
	0.36375×0.36375 mm  [69PPI]

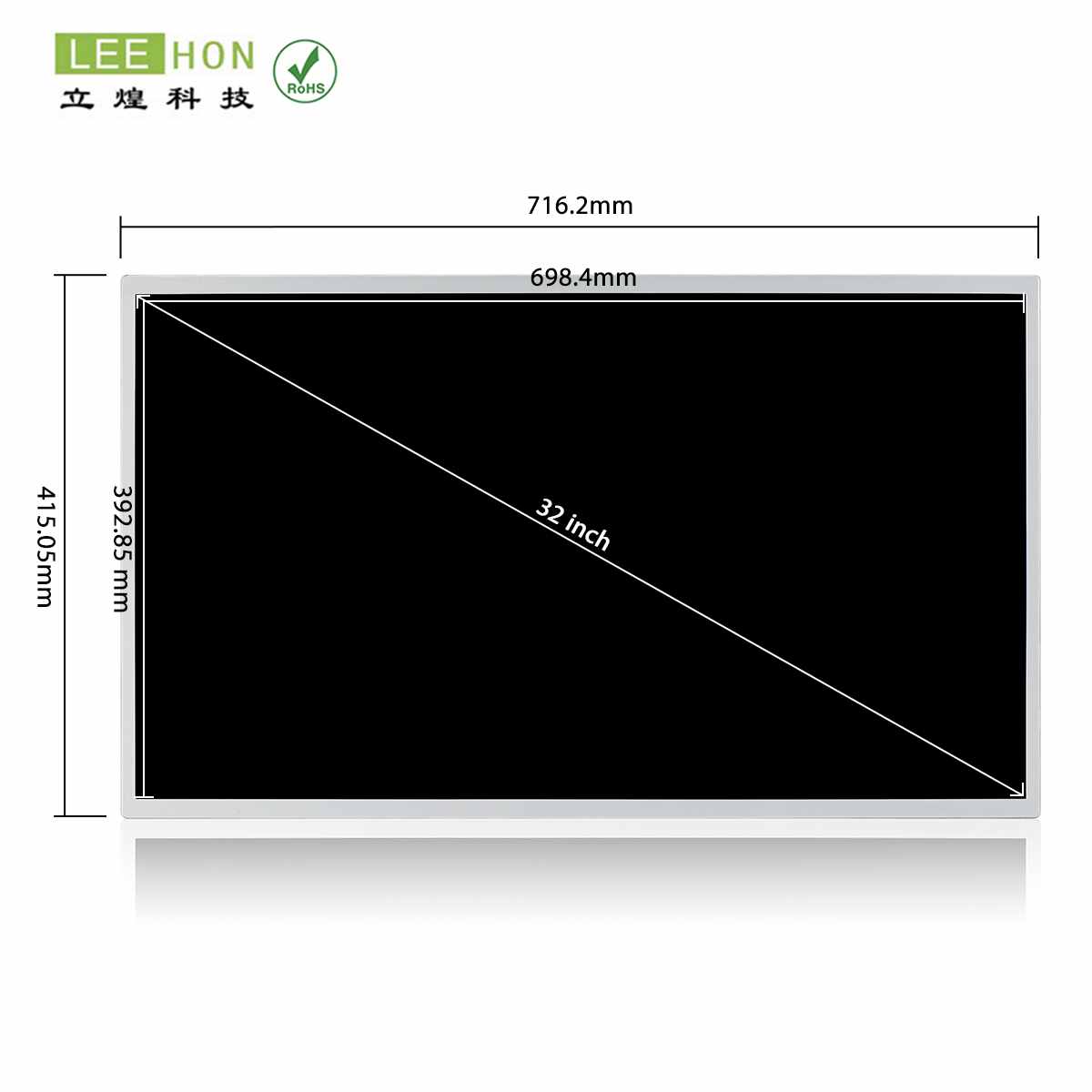

物理尺寸 :	显示尺寸
	698.4(W)×392.85(H) mm
	外观尺寸
	716.2(W)×415.05(H) mm
	可视尺寸
	-
	外观厚度
	8.95 (Typ.) mm
外观特征 :	物理形状
	平面矩形
	风景肖像
	风景 / 肖像模式
	宽高比(W:H)
	16:09
	外观样式
	-
其它细节 :	重量
	4.00Kgs (Typ.)
	表面处理
	雾面 (Haze 1%)
京东方液晶模组DV320FHM-NN0 光学详情
基础信息 :	亮度(cd/m²)
	400 (Typ.)
	对比度
	1200:1 (Typ.) (透射)
	最佳角度
	全视角
	响应速度
	8 (Typ.)(G to G) ms
	可视角度
	89/89/89/89 (Typ.)(CR≥10)
	光学模式
	ADSDS，常黑显示，透射式
色彩性能 :	色度
	Wx:0.280; Wy:0.290
	颜色数量
	16.7M (8-bit)
	色温
	9969K
	白场变动
	1.38 (Max.)(9 points)
1931色域 :	NTSC比值
	76%
	sRGB覆盖率
	97%
	Adobe RGB覆盖率
	76%
	DCI-P3覆盖率
	78%
	Rec.2020覆盖率
	57%
	色域说明
	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
京东方液晶模组DV320FHM-NN0 电子详情
刷新频率 :	60Hz
翻转扫描 :	No
功率总耗 :	40W (Typ.)
京东方液晶模组DV320FHM-NN0 信号详情
信号电气 :	输入电流
	333/630mA (Typ./Max.)
	输入电压
	12.0V (Typ.)
	功率消耗
	4.0/7.6W (Typ./Max.)
	信号接口
	LVDS (2 ch, 8-bit)
接口特征 :	位置
	类型
	端子
信号详情 :	品牌
	型号
	脚距
	脚数
	数量
	脚定义
	宇宙
	IS050-C51B-C39-S
	0.5 mm
	51 pins
	1 pcs
京东方液晶模组DV320FHM-NN0 发光详情
灯管特征 :	灯管类型
	WLED
	数量
	-
	位置
	侧入式光源
	可换性
	-
	灯管形状
	-
	灯管寿命
	30K (Min.) 小时
接口特征 :	位置
	-
	类型
	端子
信号详情 :	品牌
	型号
	脚距
	脚数
	数量
	脚定义
	2.0 mm
	14 pins
	1 pcs
灯管驱动 :	含LED驱动器
驱动电气 :	输入电压
	24.0V (Typ.)
	输入电流
	0.7/2.0A (Typ./Max.)
	功率消耗
	36/63.75W (Typ./Max.)
京东方液晶模组DV320FHM-NN0 包装详情
包装类型	片/包装
纸箱	6
箱数	1
包装长宽高 (mm)	820×375×520
毛重 (Kgs)	36
体积 (m³)	0.1599

常见问题

Q1：这款液晶屏的基础显示规格是多少？

A：该液晶屏为京东方（BOE）32.0 英寸 a-Si TFT-LCD 液晶模组，分辨率达 1920 (RGB)×1080（FHD），像素布局为 RGB 垂直条状，刷新率 60Hz，显示色彩为 16.7M，色域覆盖 72% NTSC，满足全高清日常显示与商用展示需求。

Q2：它的光学性能参数表现如何？

A：典型亮度为 400 cd/m²，对比度达 1200:1 (TM)，表面处理为雾面（Haze 1%），可有效减少反光；可视角度为 89/89/89/89 (Typ.)(CR≥10)，实现全视角清晰显示，无明显色彩偏移。

Q3：信号接口与驱动供电规格是什么？

A：信号接口为 LVDS（2 ch, 8-bit, 51 pins，端子），驱动电压为 12.0V，搭配 WLED 光源（含 LED 驱动器），光源寿命可达 30,000 小时以上，无触摸功能设计。

Q4：物理尺寸与安装相关尺寸是多少？

A：显示区域尺寸为 698.4 (W)×392.85 (H) mm，外观尺寸为 716.2 (W)×415.05 (H) mm，整机重量约 4.00K，适配 32 英寸标准设备的安装空间与承重设计。

Q5：工作环境与量产状态如何？

A：工作温度范围为 0 ~ 50 ℃，存储温度范围为 - 20 ~ 60 ℃，适应多数室内商用与工业场景；该型号自 2017 年 Q2 开始量产，当前生产状态为量产中，现货数量充足，可直接对接供应商采购。
