| 京东方21.5寸液晶屏HR215WU1-120 应用详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | HR215WU1-120 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 电脑显示屏 | |
| 对角尺寸 | 21.5" | |
| 型号别名 | - | |
| 备注信息 | ES 8.0 ,TCO8.0 compliant | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，端子倒装，表面雾面 ES 8.0 ,TCO8.0 compliant |
| 京东方21.5寸液晶屏HR215WU1-120 结构详情表 | ||
| 类别 | 项目 | 详情 |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.08275×0.24825 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.24825×0.24825 (H×V) [102PPI] | |

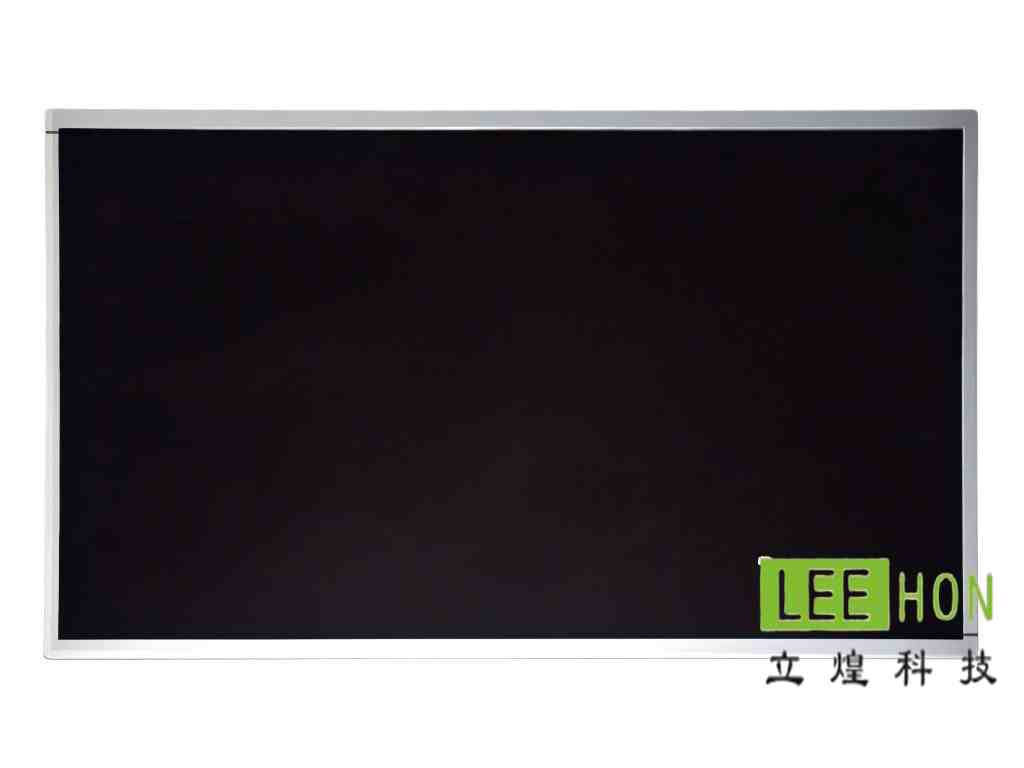

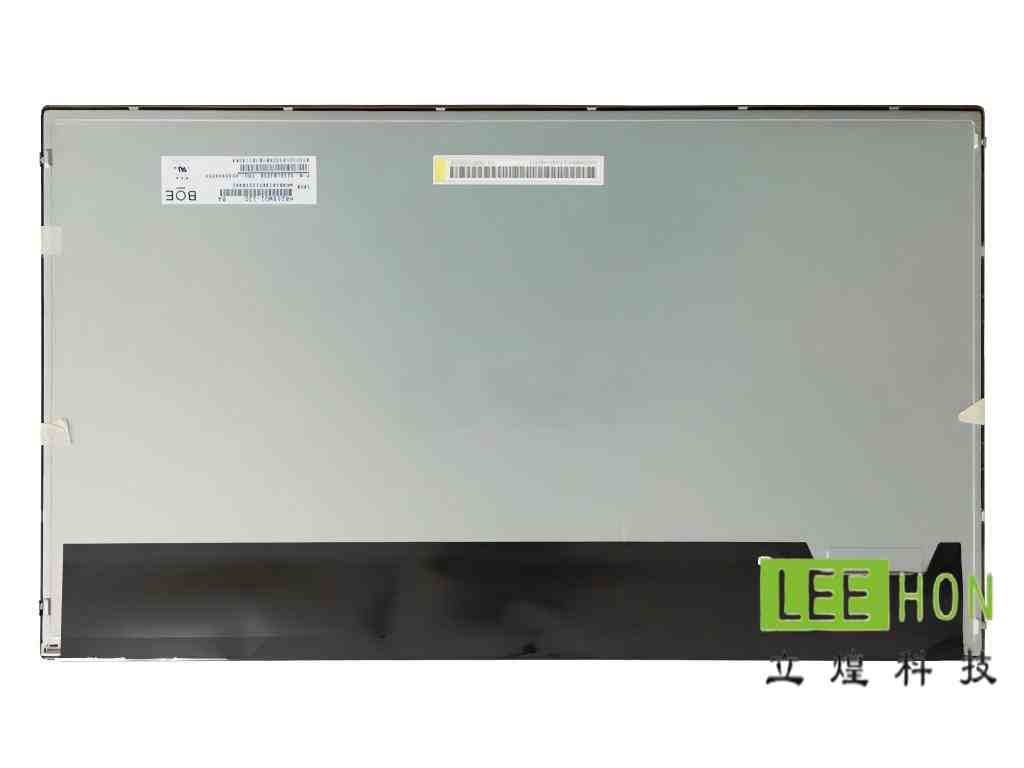

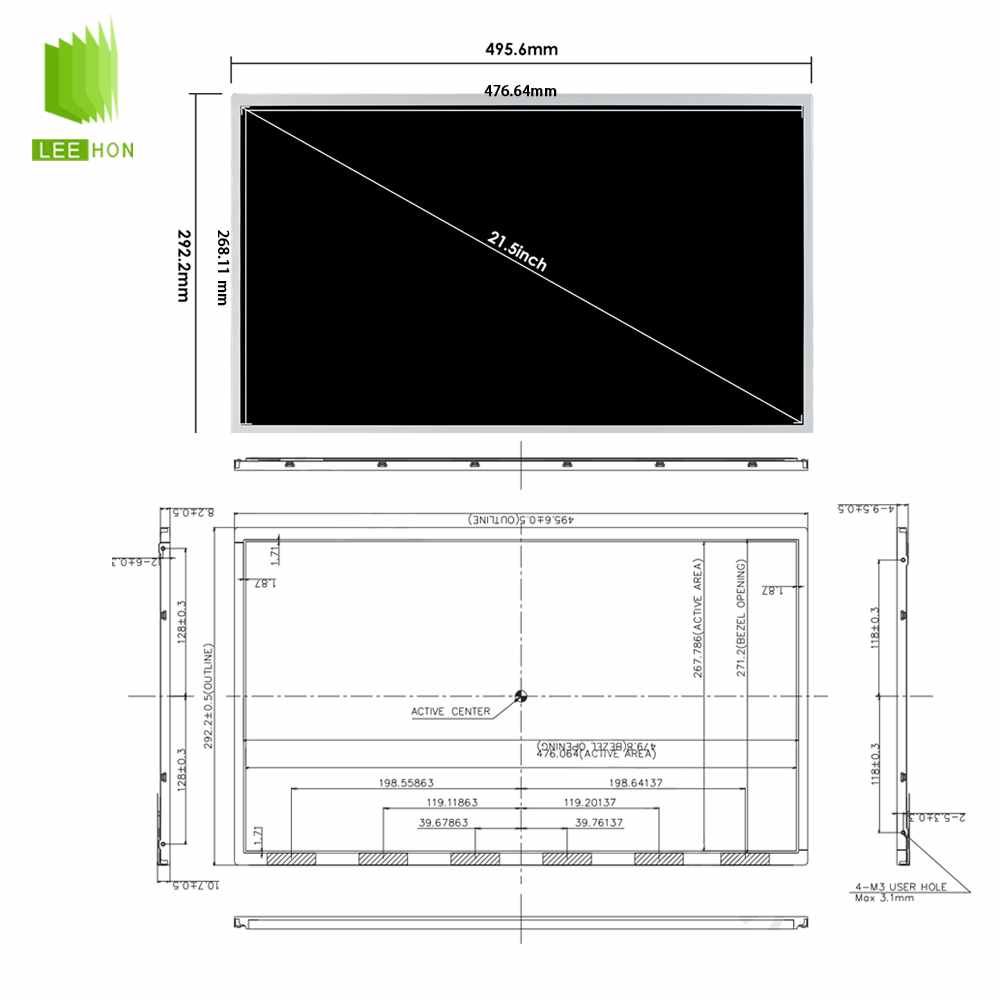

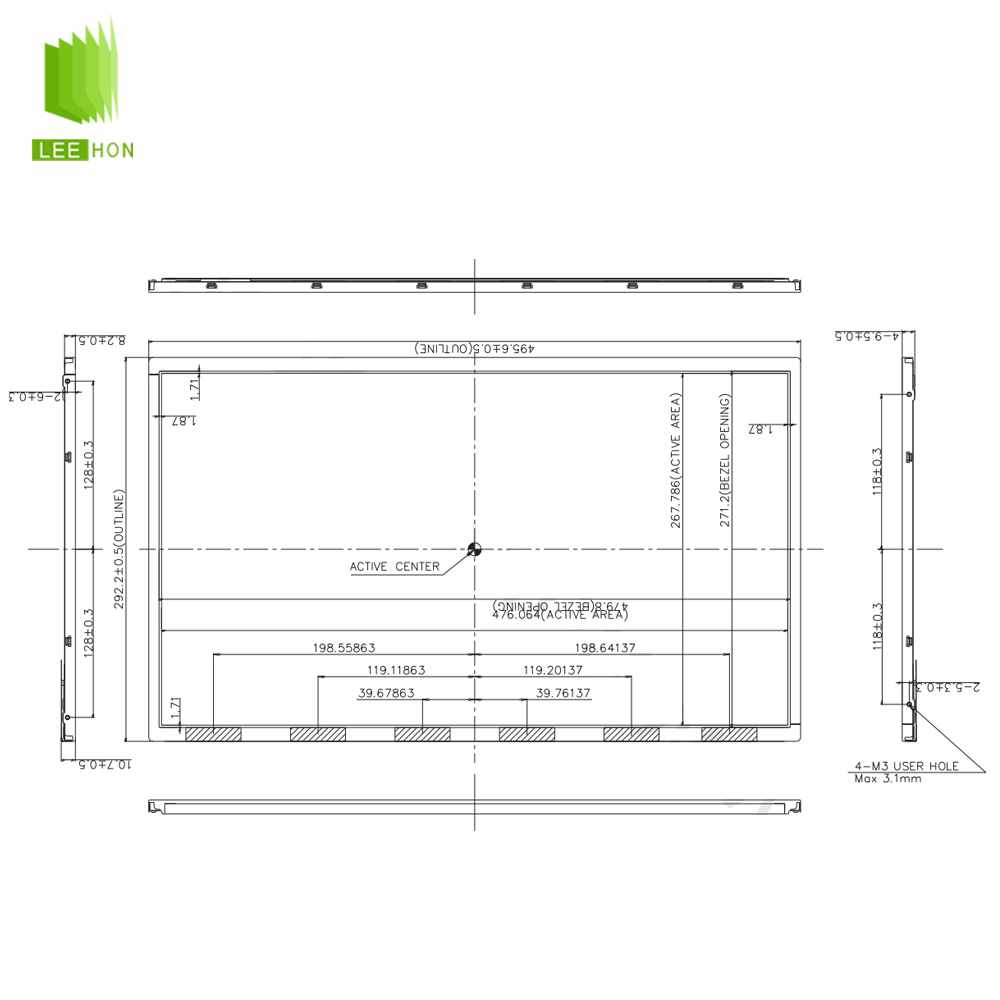

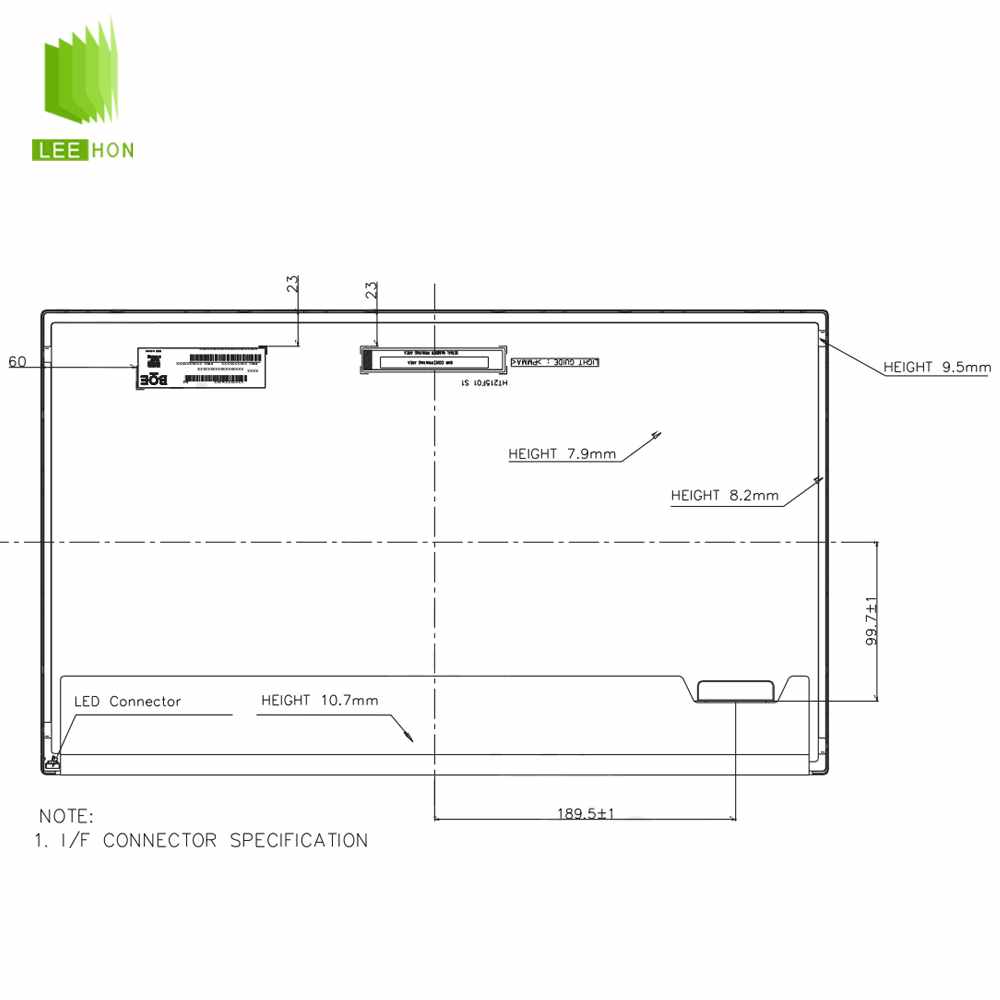

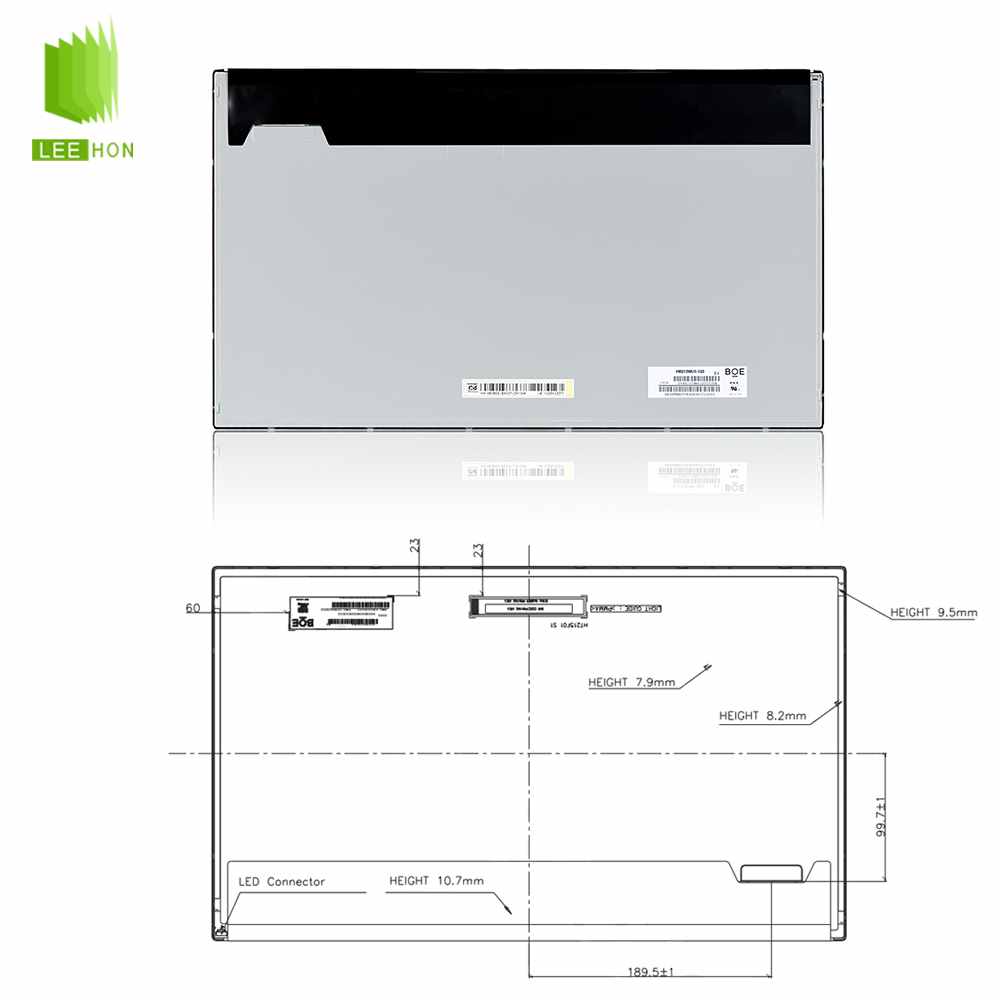

| 结构尺寸 | 显示区域(mm) | 476.64(H) × 268.11(V) |
| 开口区域(mm) | 479.8(H) × 271.3(V) | |
| 外观尺寸(mm) | 495.6(H) × 292.2(V) | |
| 外观厚度(mm) | 8.2/11.3 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形, 有边框 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.79Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 京东方21.5寸液晶屏HR215WU1-120 光学详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 14 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 京东方21.5寸液晶屏HR215WU1-120 电子详情表 | ||
| 类别 | 项目 | 详情 |
| 帧频率 | - | 75Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 10.21/14.26W (Typ./Max.) |
| 京东方21.5寸液晶屏HR215WU1-120 信号详情表 | ||
| 类别 | 项目 | 详情 |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.5/1.2A (Typ./Max.) | |
| 功率消耗 | 2.5/6.0W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 京东方21.5寸液晶屏HR215WU1-120 光源详情表 | ||
| 类别 | 项目 | 详情 |
| 光源特征 | 光源类型 | WLED |
| 数量 | 17S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 41.6/44.8/48V (Min./Typ./Max.) |
| 电流供应 | 43mA | |
| 功率消耗 | 7.71/8.26W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3708K-Q06N-08X | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | - | 无 |
常见问题
这是一款21.5英寸、1920×1080、250亮度、LVDS30pin、广视角的工业/医疗向液晶屏，属于标准亮度FHD大尺寸工控屏，更适合室内设备和长期稳定显示场景。
Q1：这块屏适合什么设备？
更适合工业控制终端、医疗设备显示、检测仪器、工控一体机、流程控制显示器、室内信息终端这类需要21.5寸大尺寸+FHD全高清+广视角的项目。公开资料里，HR215WU1-120被明确用于DesktopPC/Stand-aloneMonitor/ControlSystem/ProcessController一类场景，分辨率是1920×1080，视角约89/89/89/89，因此更偏室内专业显示和工业长期运行应用。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏常见亮度约250nit，属于标准室内亮度，不是高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS。另外，这块屏公开工作温度常见是0~50℃左右，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。HR215WU1-120是21.5寸、1920×1080、16:9，这会直接影响主板输出、界面布局和前框开窗。再核对接口、针数和供电体系，公开资料较一致地指向它采用LVDS30pin，5V。然后看亮度、视角和显示模式，这块屏常见参数是250nit、1000:1、89/89/89/89、FFS/NormallyBlack。最后看显示区和外形尺寸，公开资料里常见有效显示区约476.64×268.11mm，外形约495.6×292.2×10.7mm。这些参数会直接决定结构能不能装进去。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，尺寸和分辨率一样，不代表驱动思路一样，HR215WU1-120的公开资料较一致地指向LVDS。第二点，是只看“都是30pin”，不继续核对具体线序、供电脚和背光控制脚。30pin不代表完全通用，实际项目里白屏、花屏、背光异常，很多都出在线束和脚位没核准。第三点，是忽略亮度档位。这块屏常见是250nit，如果原机是500nit、600nit或更高亮方案，即使尺寸和分辨率对上了，现场观感也会差一截。第四点，是忽略背光不带Driver。公开资料显示它是WLED背光，WithoutDriver，这意味着替代时不能只确认逻辑接口，还要单独确认背光供电和调光方式。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏显示区约476.64×268.11mm，外形约495.6×292.2mm，不能只按“21.5寸通用”去配总成。配驱动板时，至少要确认驱动板原生支持1920×1080、LVDS、30pin、5V，再继续确认背光控制逻辑。
因为公开资料指向它是LVDS30pin，而且背光不带Driver。配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，大尺寸工业屏替代里线束就是最容易把对的屏配错的地方之一。公开渠道也能看到这块屏有对应触摸和配套板卡资源，但是否真正兼容，仍要以原机接口定义和规格书为准。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→LVDS30pin→5V→广视角→亮度约250nit→显示区476.64×268.11附近→外形495.6×292.2×10.7附近→背光无Driver。
这样筛会比只按“21.5寸FHD屏”找更稳，因为HR215WU1-120的关键点不只是尺寸和分辨率，还包括LVDS30pin、5V、250nit、广视角和无背光驱动这几个组合特征。
