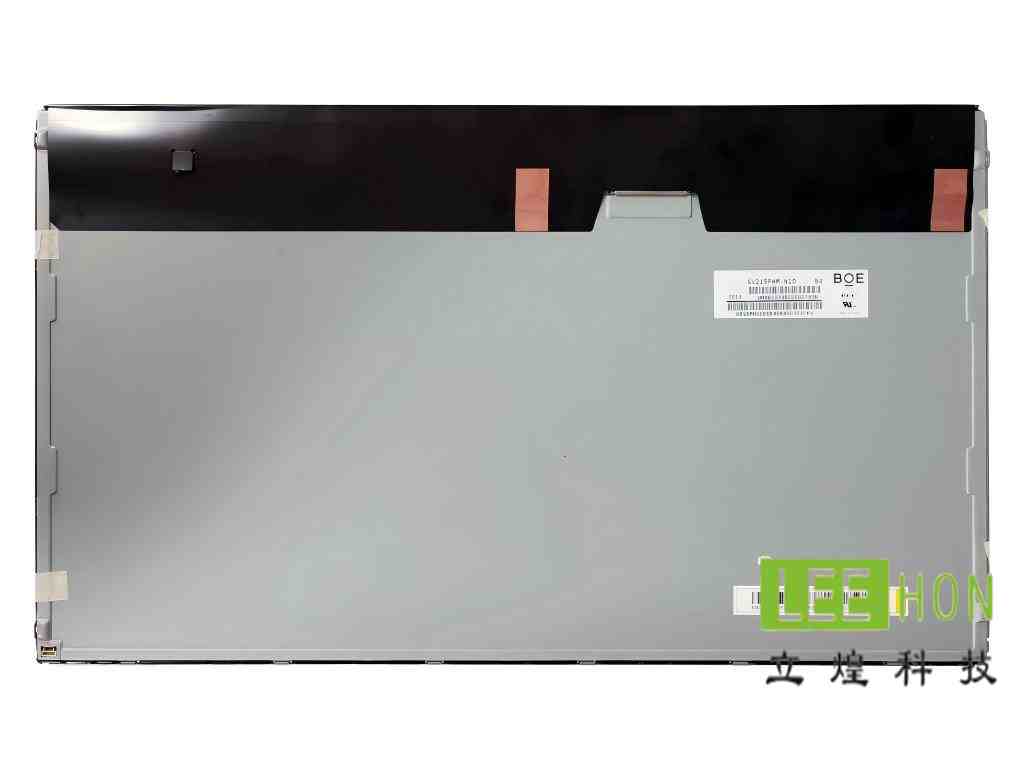

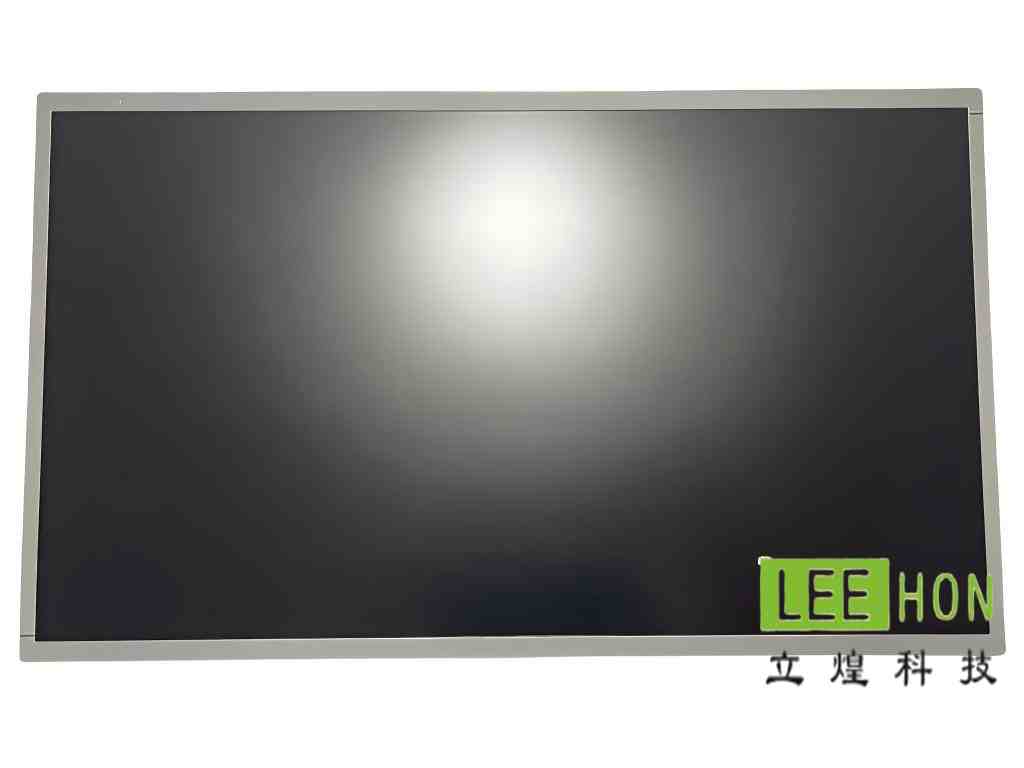

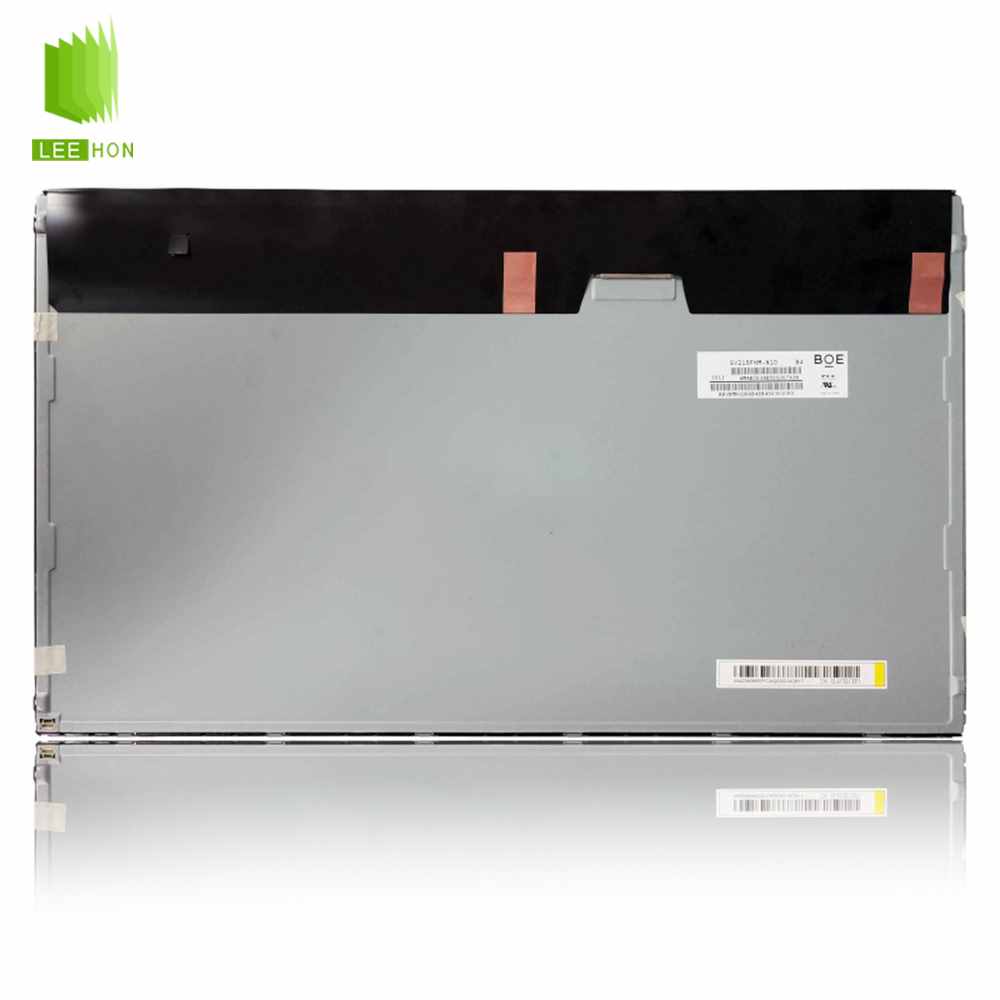

| 京东方21.5寸LCD工业液晶模组GV215FHM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | GV215FHM-N10 | |
| 面板尺寸 | 21.5英寸 | |
| 面板应用 | 工业、数字标牌 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 备注信息 | High TNI 105 °C | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.05G (10.3 m/s²) | |
| 典型特征 | - | 风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，端子正装，表面雾面 High TNI 105 °C |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.08275×0.24825 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.24825×0.24825 mm (H×V) [102PPI] | |

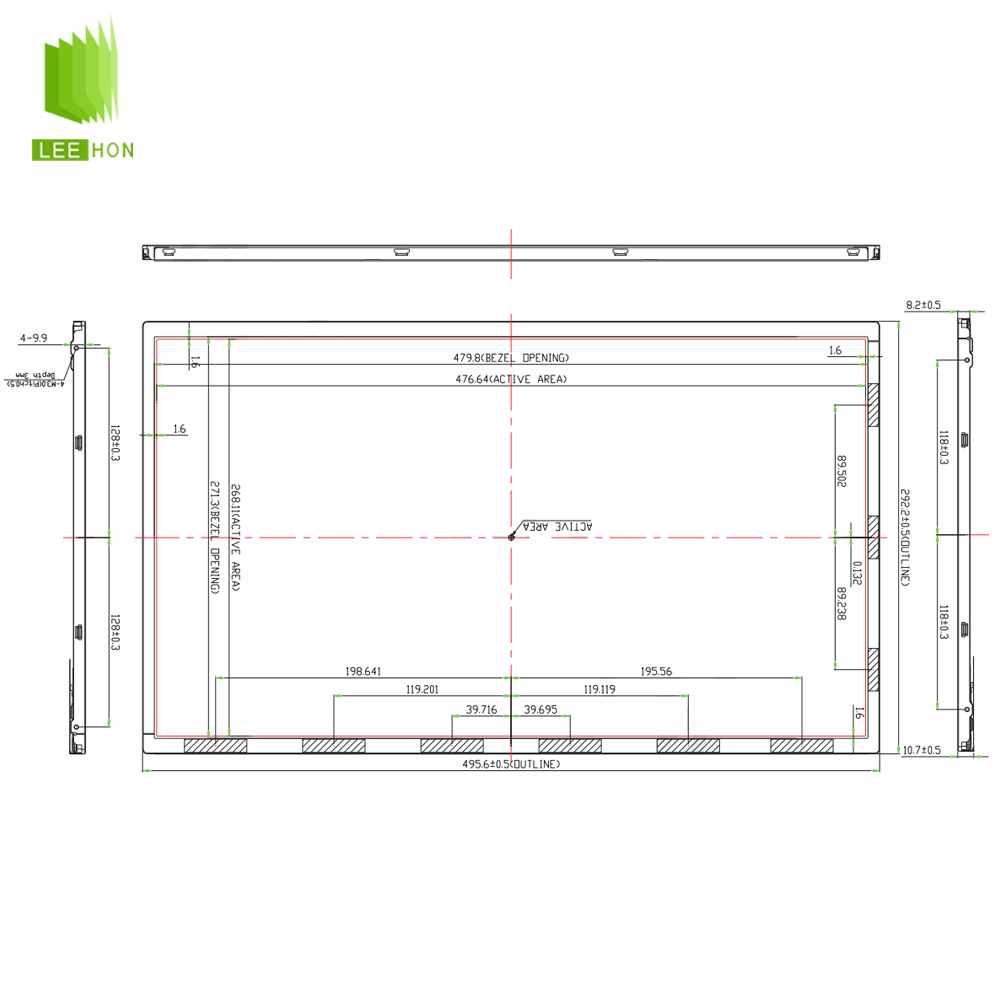

| 结构尺寸 | 显示区域 | 476.64×268.11 mm (H×V) |
| 可视区域 | 479.8×271.3 mm (H×V) | |
| 外观尺寸 | 485.6×292.2 mm (H×V) | |
| 外观厚度 | 8.2/11.2 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 1.93Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | - |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 21.86/25.6W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 51/56.1V (Typ./Max.) |
| 电流输入 | 90mA (Typ.) | |
| 功耗 | 18.36/20.2W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-Q06N-08X | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.7/1.2A (Typ./Max.) | |
| 功耗 | 3.5/5.4W (Typ./Max.) | |
| 端子接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
常见问题
这是一款21.5英寸、1920×1080、LVDS30pin、广视角的工业液晶屏，属于FHD全高清工控屏；不过它的公开资料对亮度存在350nit和450nit两种口径，做替代时要先按实物标签或当批规格书确认。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、室内信息显示设备这类需要21.5寸+FHD全高清+广视角的项目。公开资料一致显示它是21.5寸、1920×1080、16:9、89/89/89/89视角、ADS/NormallyBlack，因此更偏室内工业显示和长期稳定运行场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏的公开亮度存在分歧，但主流公开口径集中在350nit或450nit，都不属于1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS（2ch,8-bit）30pin。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。GV215FHM-N10是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和信号体系。公开资料较一致地指向它采用LVDS（2ch,8-bit）30pin，这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这里要特别注意：Panelook页面显示450nit，但twscreen和其他供应链页面常见写法是350nit；视角和显示模式则较一致，普遍写为89/89/89/89、ADS、NormallyBlack、1000:1。这说明你做项目时，亮度不能只凭网页摘要判断。

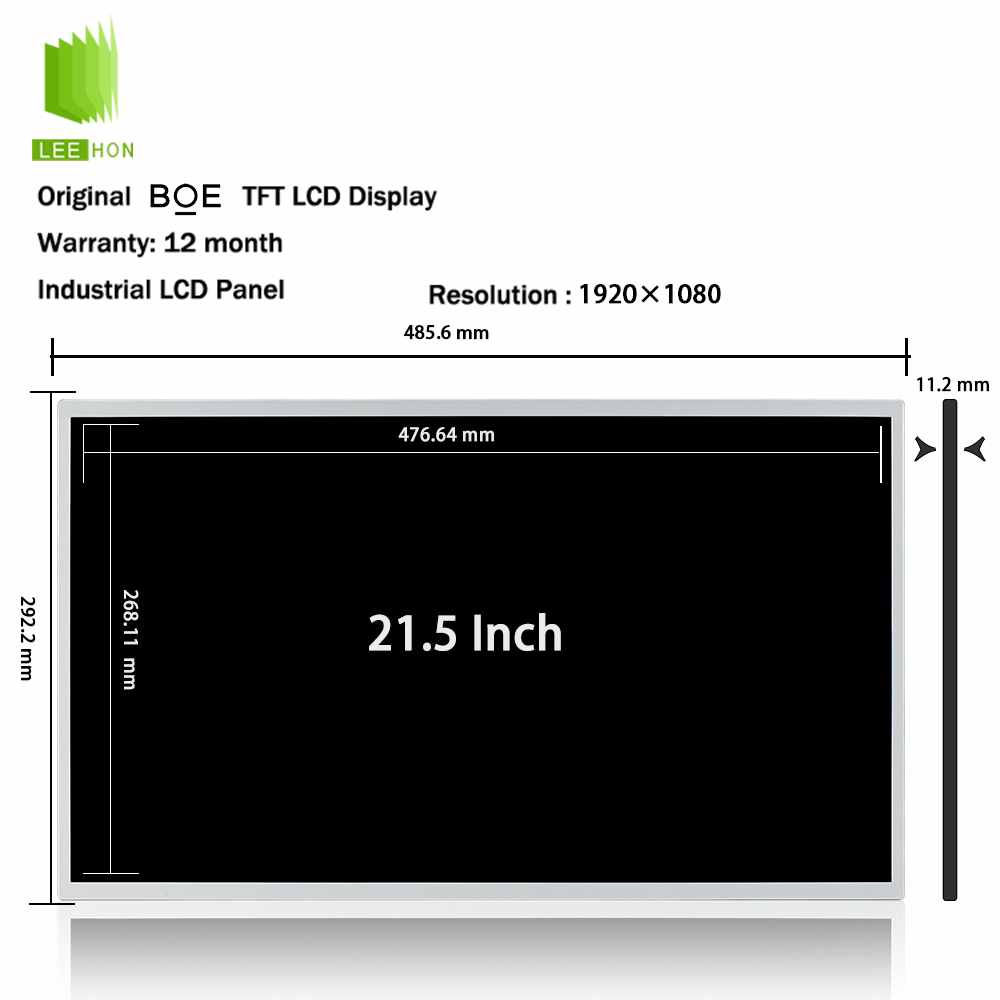

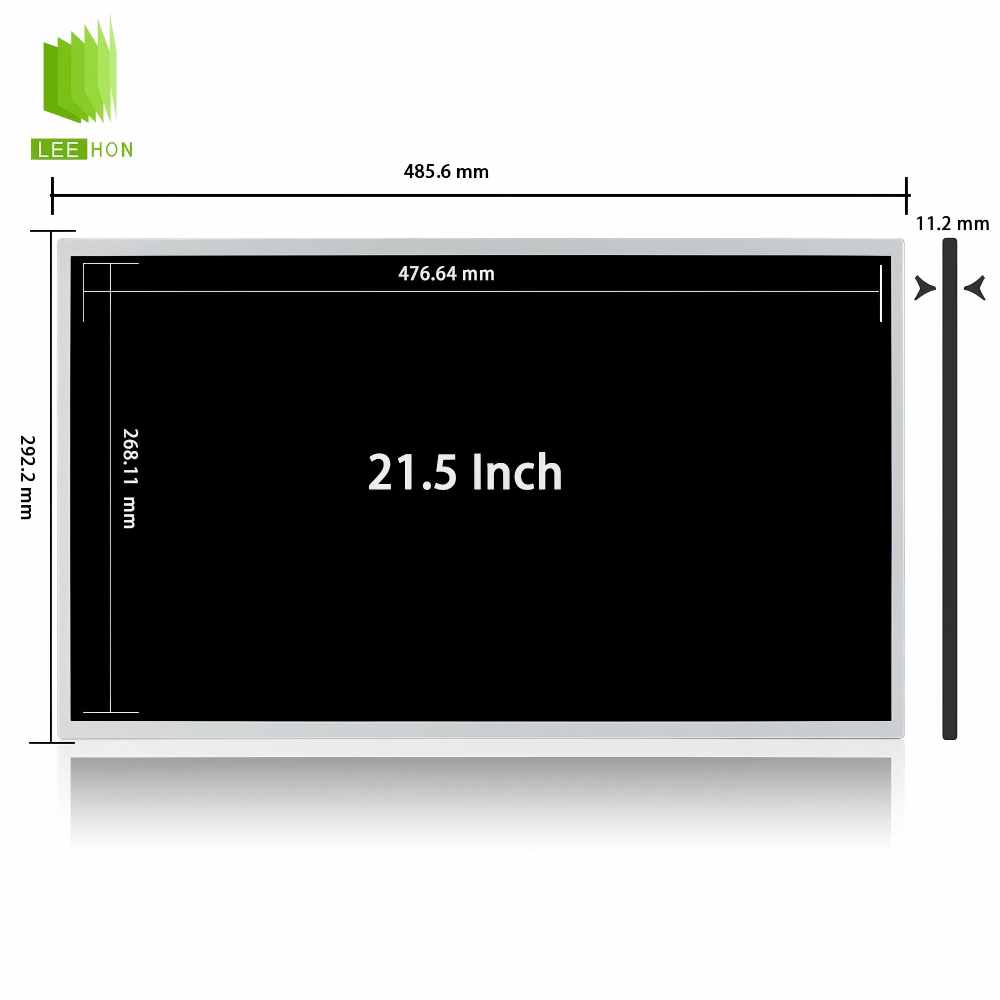

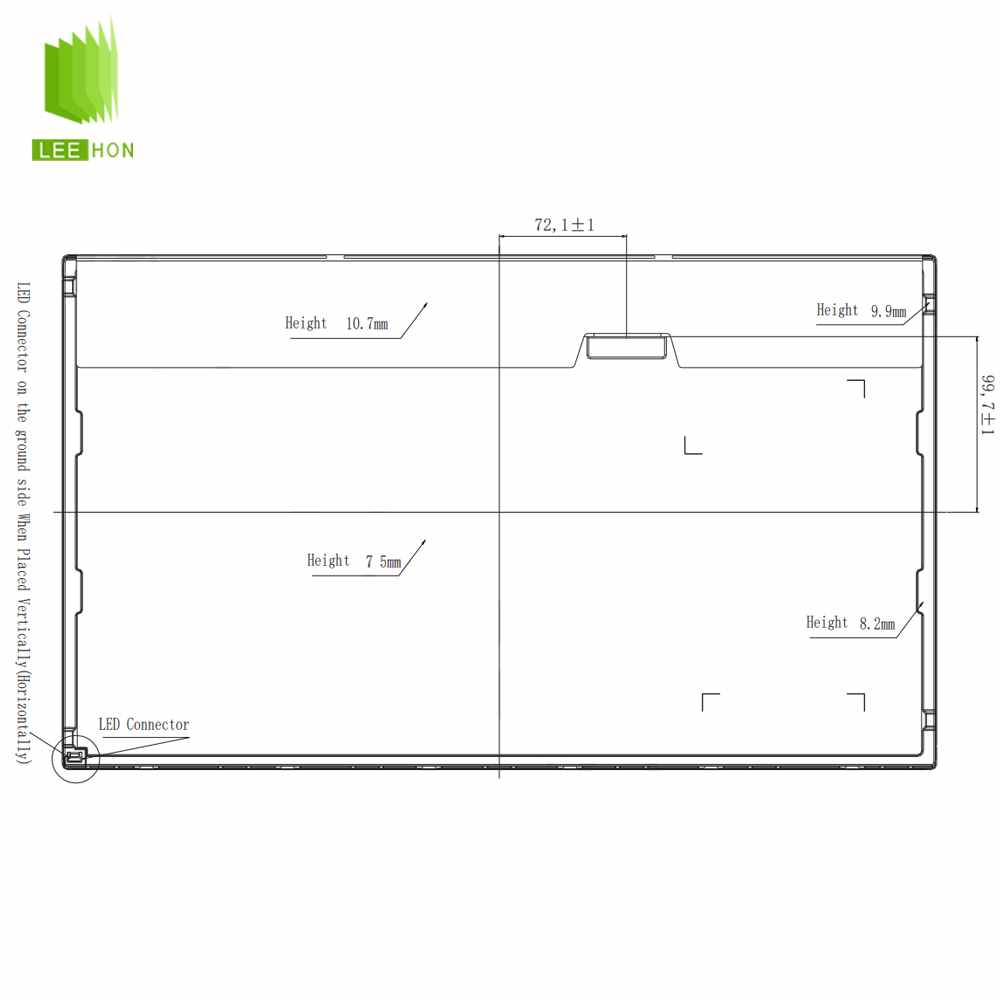

最后看显示区和外形尺寸。公开资料较一致地给出显示区约476.64×268.11mm，外形约485.6×292.2×11.2mm左右。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏公开资料就有350nit和450nit两种口径，如果原机对亮度比较敏感，替代后现场观感可能会差一截。
第二点，是只看“都是LVDS30pin”，不继续核对双通道、具体线序、供电脚和背光控制脚。公开资料能确认它是30pin、2ch-LVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略背光不带Driver。多份公开资料都提到它是WLED，30KHours，WithoutDriver，所以替代时不能只看逻辑接口，背光供电和调光逻辑也要一起确认。
第四点，是忽略温度范围也有公开口径差异。有供应链页面写-20~70℃工作温度，但Panelook概览页摘要没有直接给出同样口径；做工业项目时，最好以当批规格书或供应商最终确认参数为准。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约476.64×268.11mm，外形约485.6×292.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是30pin双通道LVDS，而且背光不带Driver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→广视角→亮度先按实物确认是350nit还是450nit→显示区476.64×268.11附近→外形485.6×292.2附近→背光无Driver。
这样筛会比只按“21.5寸FHD屏”找更稳，因为GV215FHM-N10的关键点不只是尺寸和分辨率，还包括LVDS30pin、广视角、亮度口径存在差异、背光无Driver这几个组合特征。
