| 友达6.5寸液晶屏幕G065VN01 V221规格信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G065VN01 V221 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | G065VN01 V.2 | |
| 最大额定 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业，户外高亮 |
| 典型特征 | - | 宽温，高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 |
| 屏幕尺寸 | 屏幕尺寸 | 6.5寸 |
| 像素特征 | 分辨率 | 640(RGB)×480, VGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.069×0.207 mm | |
| 像素间距(W×H) | 0.207×0.207 mm [122PPI] | |

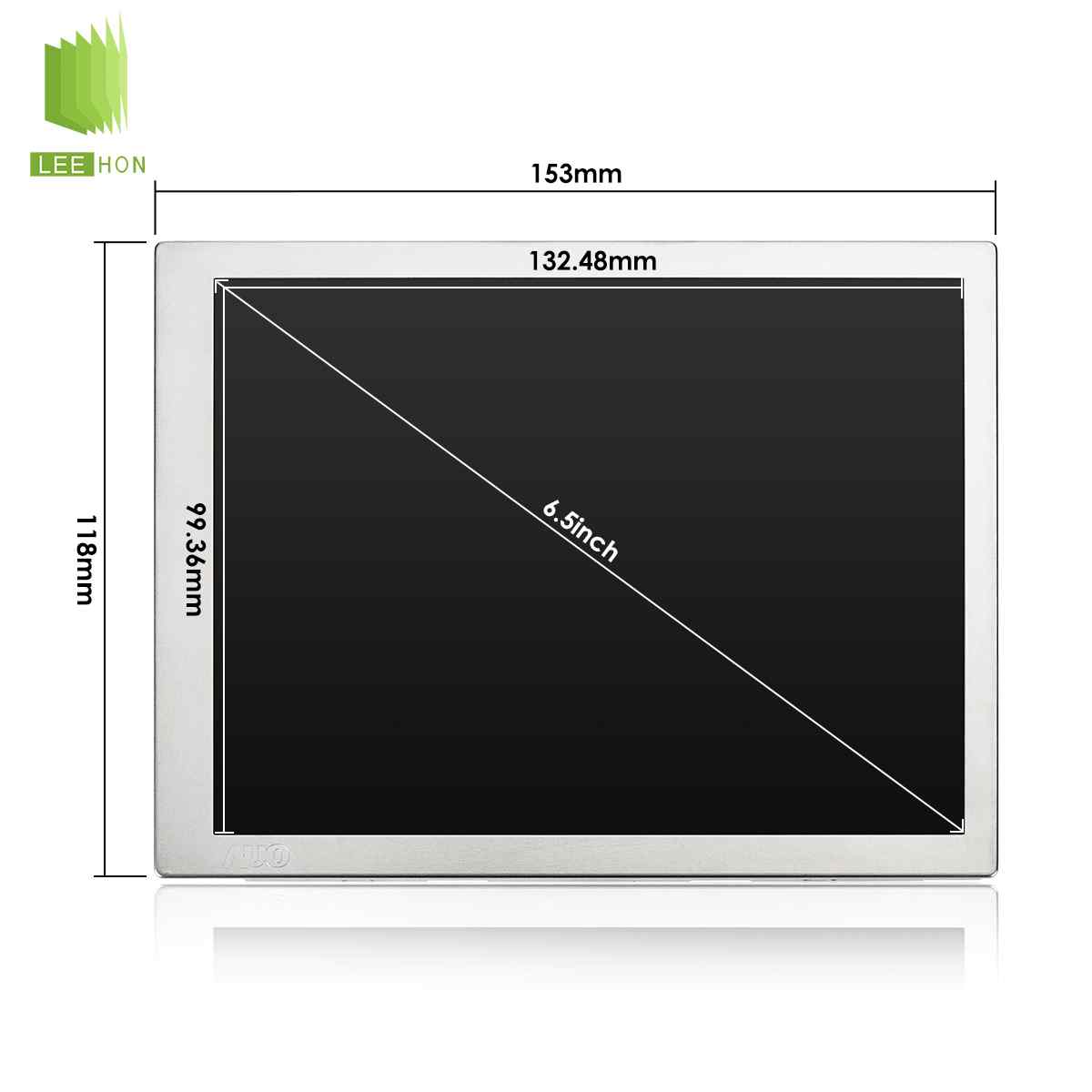

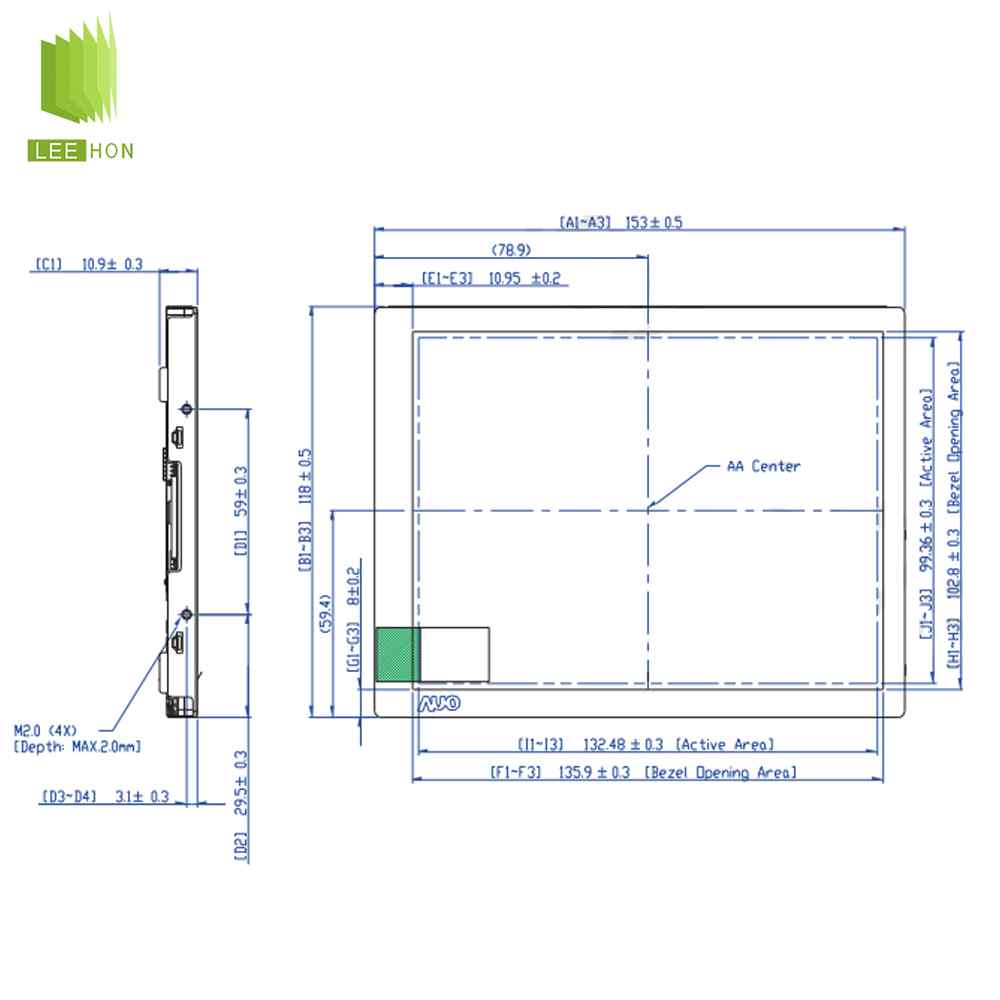

| 结构尺寸 | 显示尺寸(W×H) | 132.48×99.36 mm |
| 可视尺寸(W×H) | 135.9×102.8 mm | |
| 外观尺寸(W×H) | 153×118 mm | |
| 外观厚度 | 10.9±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M2), Rear mounting holes (4-M2.5) |
| 其它特征 | 表面防护 | - |
| 重量 | 170g (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H)，抗反射处理 | |
| 光学特征 | 亮度(cd/m²) | 800 (Typ.) |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.57 |
| sRGB覆盖率 | 0.77 | |
| Adobe RGB覆盖率 | 0.6 | |
| DCI-P3覆盖率 | 0.59 | |
| Rec.2020覆盖率 | 0.43 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 | 白场变动 | 1.25 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 功率总耗 | 功率总耗 | 2.27W (Typ.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (水平/垂直) |
| 信号电气 | 电流输入 | 82/100mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.27W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-100A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 70K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24016RHD | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | 0.167A (Typ.) |
| 电压输入 | 9.0/12.0/13.0V (Min./Typ./Max.) | |
| 功耗 | 2.0W (Typ.) | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 80 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 442×370×439 | |
| 毛重 (Kgs) | 17.5 | |
| 体积(m³) | 0.0718 | |
| 备注 | - | |
| 包装类型 | 卡板 | |
| 片/包装 | 1440 | |
| 箱数 | 18 | |
| 包装长宽高(mm) | 1140×890×1452 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.4732 | |
| 备注 | - | |
G065VN01 V221常见问题
Q1：G065VN01 V221 适合什么设备？不适合什么场景？
A：
这块屏更适合 工控设备、工业电脑、人机界面、仪器仪表、车载或户外可视要求较高的嵌入式终端 。目前能确认的基础信息是：它是 6.5 英寸、640×480、亮度 800 cd/m²、宽温型号 ，这类组合更偏工业显示路线。 不太适合的场景主要有两类：
一类是 只支持其他接口而不支持 LVDS 的主板方案 ；另一类是 对分辨率要求更高、需要显示更复杂 UI 的设备 ，因为它确认是 VGA 级 640×480 ，不是更高分辨率屏。
Q2：选型时先核对哪 3–5 个关键参数？
A：
这块屏优先核对下面 5 项： 1. 尺寸 ：6.5 英寸。
- 分辨率 ：640×480。
- 接口 ：LVDS，1 channel，20 pins。
- 输入电压 ：3.3V。
- 外形尺寸 ：153 × 118 × 10.9 mm。 这些参数都能直接影响你主板、结构和线束是否能对上。
Q3：替代时最容易出错的点是什么？
A：
替代时最容易出错的不是尺寸，而是 接口和供电细节 。这块屏目前能确认是 LVDS 1ch 20pin、3.3V 输入 ，如果替代屏虽然同样是 6.5 寸、640×480，但接口不是这一套，或者 pin 定义不同，就很容易出现 点不亮、花屏、颜色异常 。
另一个高频错误是忽略背光架构。这块屏可确认是 WLED 背光，并带 LED Driver ，如果替代型号的背光驱动方式不同，原来的背光控制方案可能就不能直接沿用。
Q4：配触摸、驱动板、线束时要注意什么？
A：
驱动板：要确认驱动板能够支持 640×480 的 LVDS 输出 ，并且接口、通道和供电与这块屏一致。
线束：因为这块屏是 20pin LVDS ，所以线束不能只看“能插上”，还要看 pin 定义、线序、供电脚和背光控制脚 是否一致。替代或改线时，这一步最容易出问题。
如果要配触摸，目前能确认的是市场上有配套触摸方案，但那属于外加方案，不代表屏本体自带触摸。因此做项目时要把 显示接口 和 触摸接口 分开核对，不要把它们当成同一套连接关系。
Q5：这块屏还有哪些实际使用注意事项？
A：
规格资料里能确认几条很实用的注意事项：
接插信号线前要先断电 。
屏面有水滴要及时擦掉，长时间接触可能导致 变色或斑点 。
偏光片和显示面比较容易受损，清洁时应用柔软材料，避免刮伤。
另外，这块屏的工作与存储温度可确认到 -30°C 到 80°C ，适合工业宽温环境，但这不等于可以忽略整机散热和密封设计。
