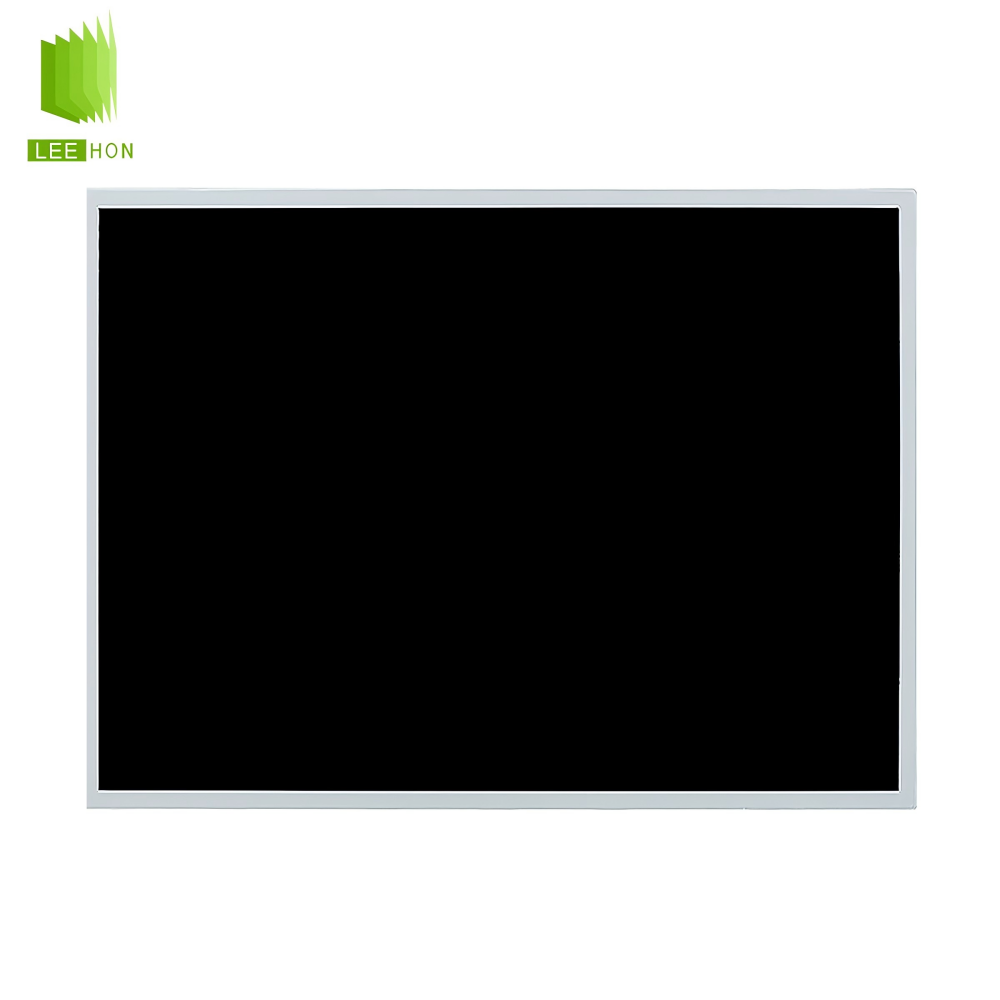

| 京瓷液晶模组TCG075VGLDA-G50信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 京瓷 |
| 型号 | TCG075VGLDA-G50 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |
| 对角尺寸 | - | 7.5" |
| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.079×0.237 mm | |
| 像素间距(H×V) | 0.237×0.237 mm [107PPI] | |
| 结构尺寸 | 显示区域(H×V) | 151.68×113.76 mm |
| 开口区域(H×V) | 156.3×118.4 mm | |
| 外观尺寸(H×V) | 173×133 mm | |
| 外观厚度 | 6.35±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.16875 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 205g (Typ.) |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学特征-基本信息 | 显示亮度 | 400 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 推荐视角 | - | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 响应时间 | - | 15/20 (Typ.)(Tr/Td) (ms) |
| 色彩性能 | 色温 | 6066K |
| 支持颜色 | 262K (6-bit) | |
| 白色坐标 | Wx:0.320; Wy:0.340 | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.55 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Typ.) | |
| 数量 | 4 strings | |
| 形状 | 4串 | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 27.5/29.3V (Typ./Max.) |
| 输入电流 | 13.5mA (Typ.) | |
| 功率消耗 | - | |
| 接口特征-光源 | WLED驱动状态 | 无 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 160/210mA (Typ./Max.) | |
| 功率消耗 | - | |
| 接口特征-信号 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9681S-40A-GF | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚间距 | 0.5 mm | |
TCG075VGLDA-G50液晶屏常见问题
Q：TCG075VGLDA-G50 是哪家厂商的屏幕，尺寸和分辨率是多少？
A：该屏为京瓷（Kyocera）出品，尺寸为 7.5 英寸，分辨率 640×480（VGA），显示比例 4:3。
Q：TCG075VGLDA-G50 采用什么接口和供电方式？
A：采用 TTL（Parallel RGB）接口，6bit 数据位宽，40 针 FPC 连接；主供电为 3.3V，内置 LED 背光驱动电路。
Q：这款屏的亮度、对比度和可视角度如何？
A：典型亮度 250 cd/m²，对比度 500:1；TN 型面板，可视角度约 80/80/80/80°（左 / 右 / 上 / 下），属于全视角 TN 类型。
Q：TCG075VGLDA-G50 的工作温度范围和适用场景？
A：工作温度 - 20℃～70℃，存储温度 - 30℃～80℃，属于工业级宽温屏；多用于工业 HMI、工控设备、医疗仪器、车载终端等。
Q：TCG075VGLDA-G50 有哪些特点和使用注意点？
A：特点是宽温稳定、内置背光驱动、接口简单、可靠性高；注意 TTL 时序和电压要严格匹配规格书，户外强光下亮度偏低，建议配合遮光使用。
