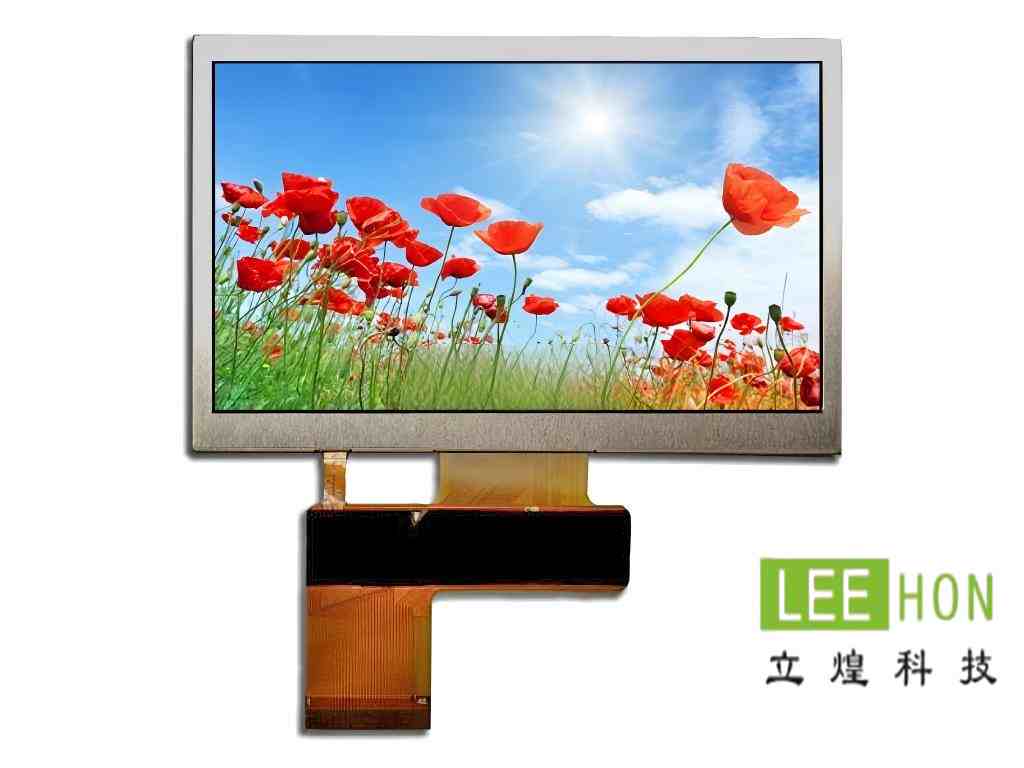

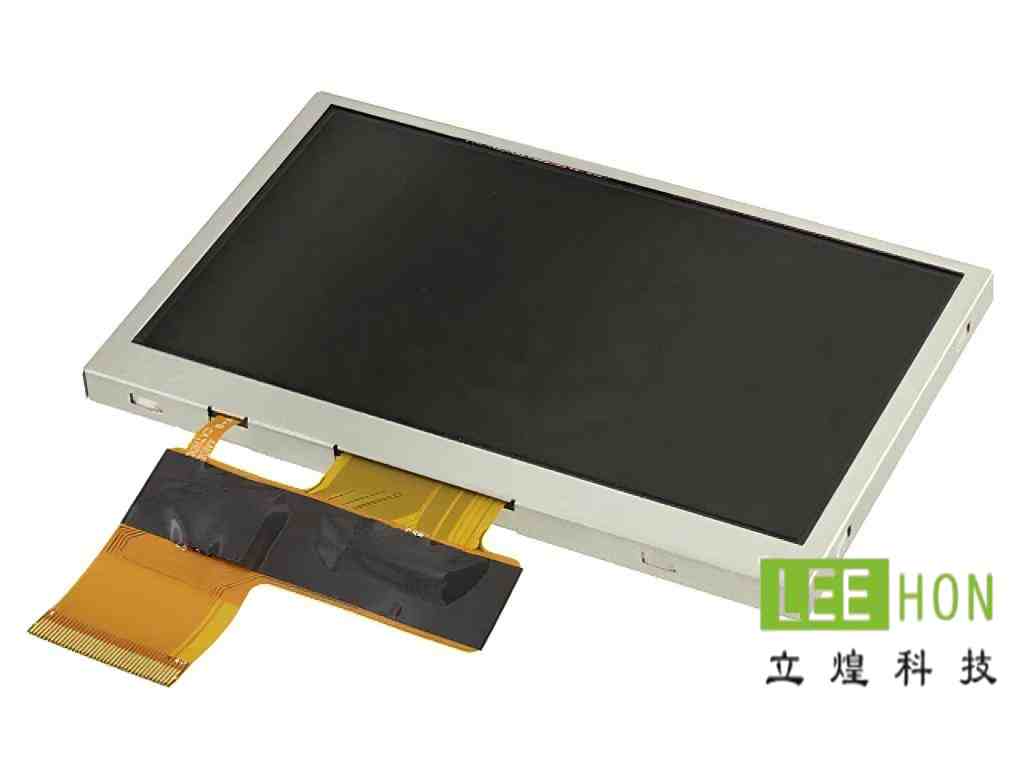

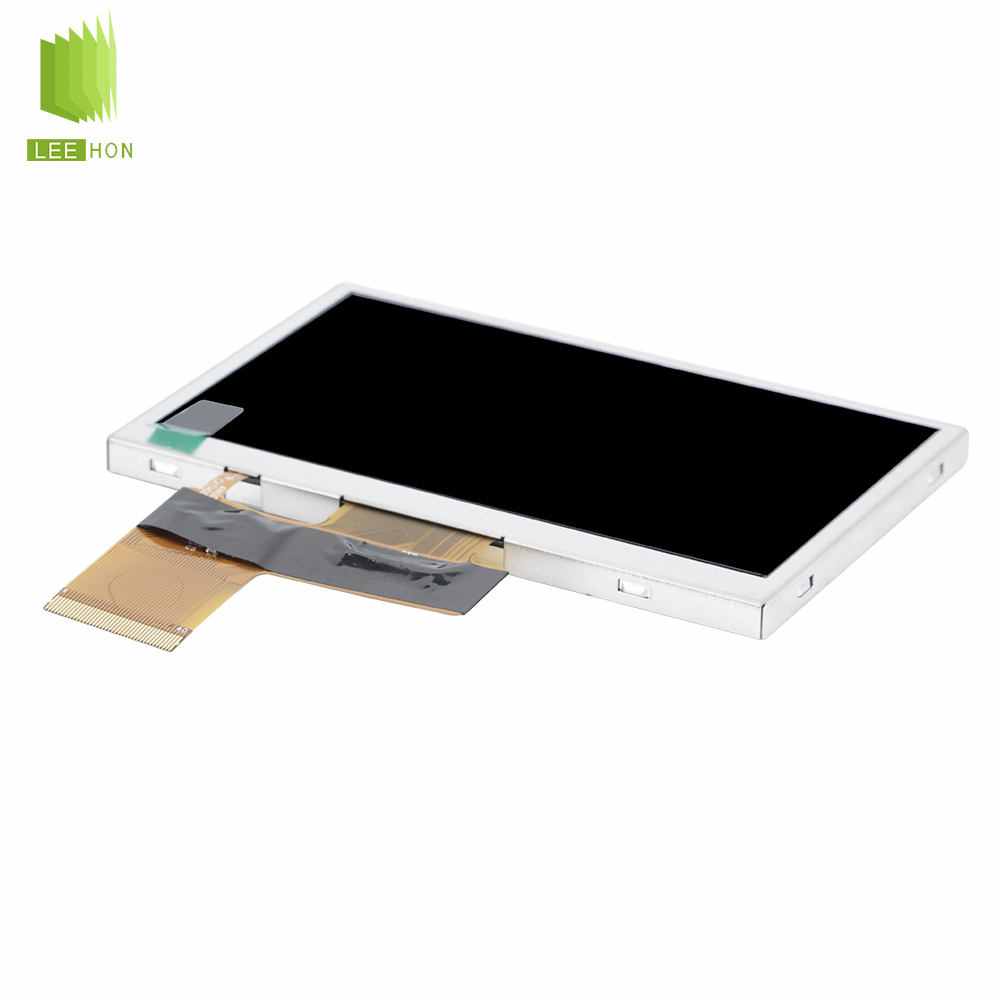

TCG043WQLBAANN-GN50京瓷4.3寸LCD工业液晶屏幕

常见问题

Q1：这块屏适合什么设备？不适合什么场景？

A：

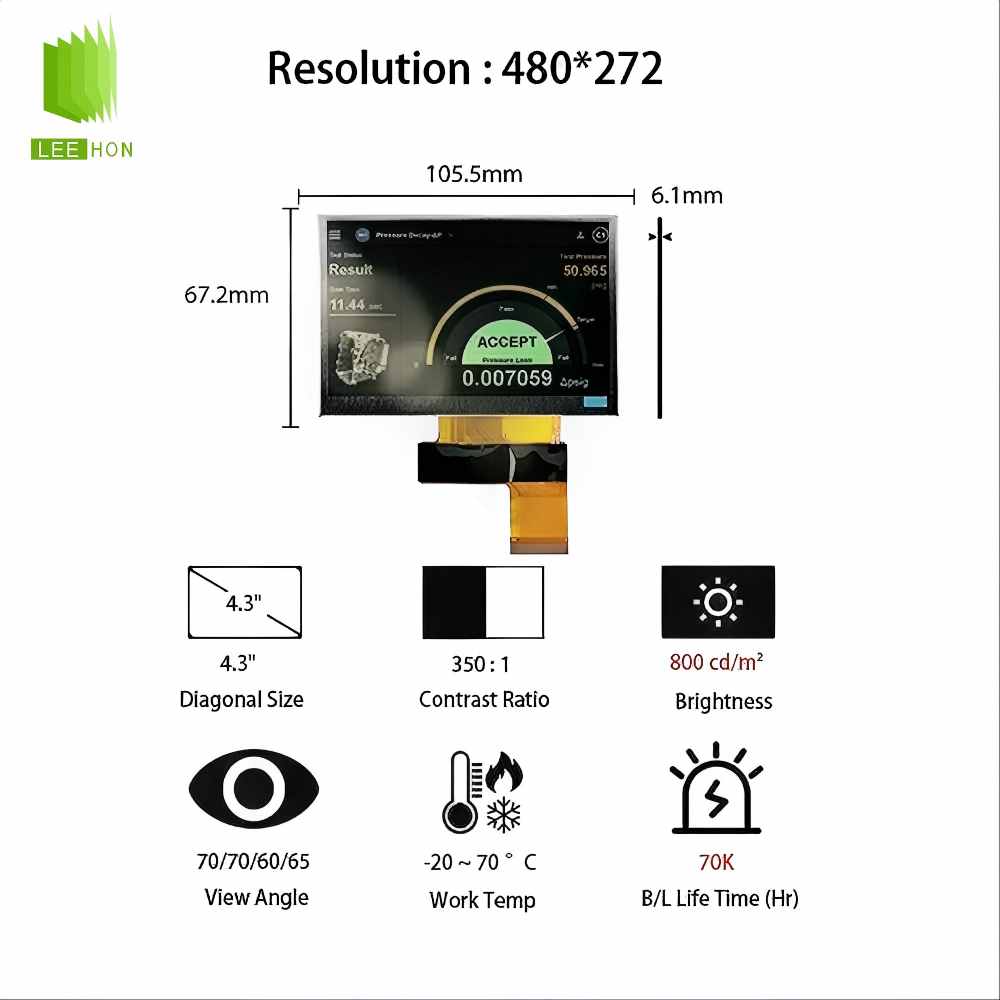

这块屏更适合 工业控制、办公自动化、家电控制、人机界面、小型嵌入式终端 这类 4.3 英寸的小尺寸显示项目。原厂资料确认它是 4.3 英寸、480×272、透射式、TN Normally White、LED 背光 ，官方产品页也明确把它定位成 Industrial TN TFT with High Bright Backlight 。

不太适合的场景也很明确：原厂规格书直接写了， 不建议用于对安全性和可靠性要求最高、失效会造成生命损害或重大损失的场合 ，例如 医疗、航空航天、通信基础设施、原子能控制 等。

Q2：选型时先核对哪 3–5 个关键参数？

A：

这块屏建议优先核对下面 5 项：

1. 尺寸与分辨率 ：4.3 英寸，480×272。
2. 接口类型 ： 并行 24-bit RGB / CMOS 。
3. 逻辑电源 ： 3.3V 输入 。

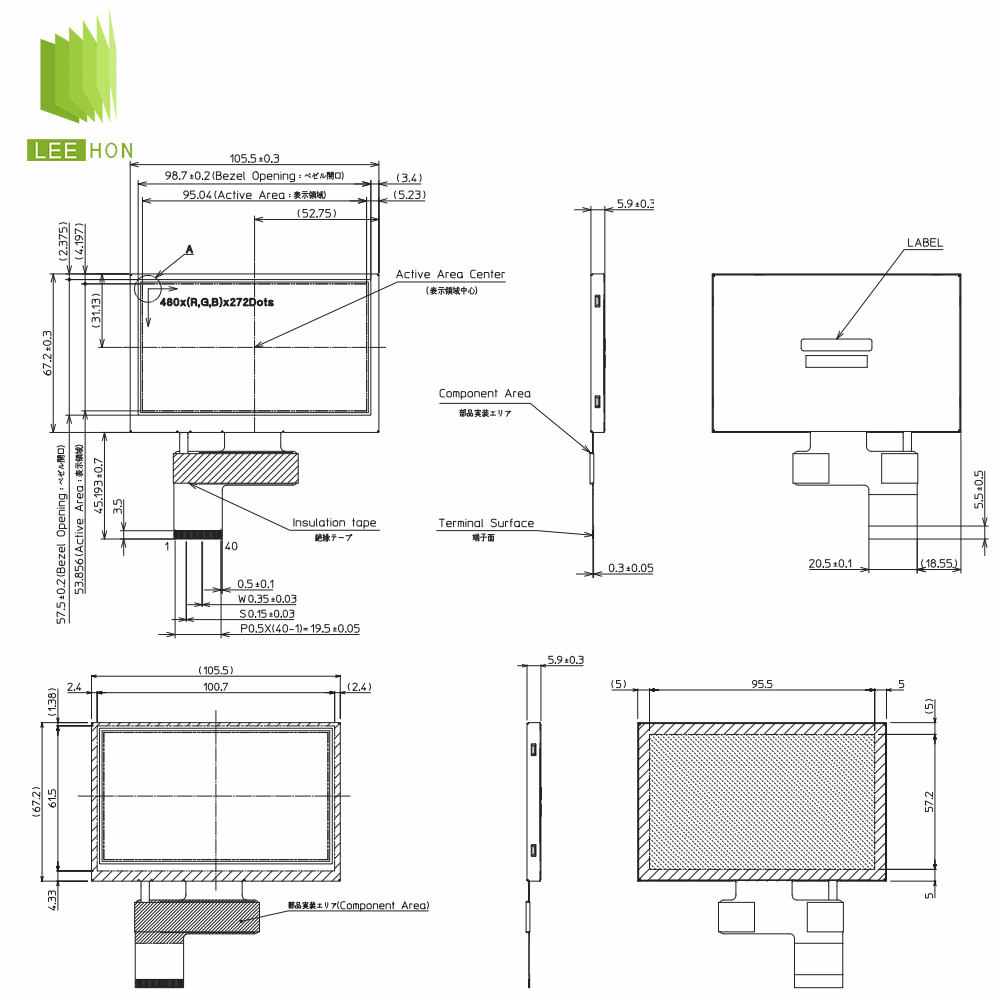

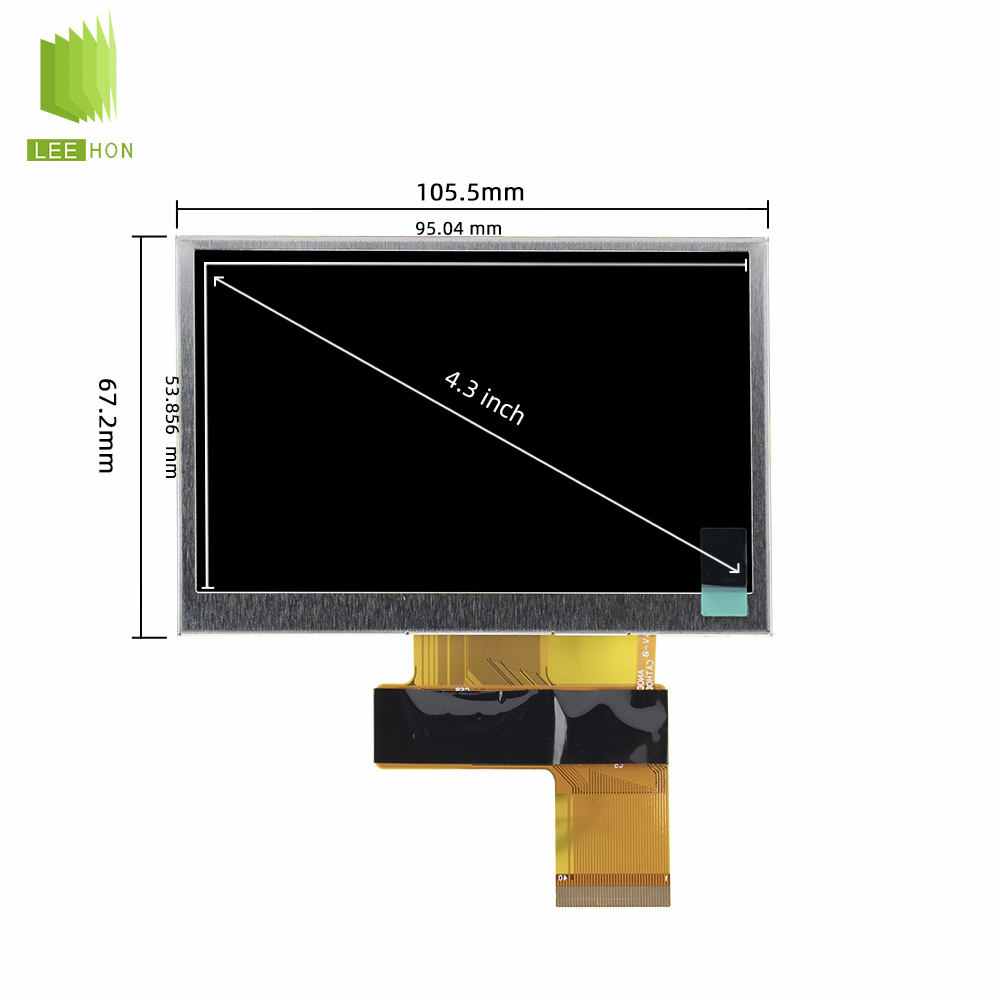

4. 结构尺寸 ： 105.5 × 67.2 × 5.9 mm 。
5. 有效显示区 ： 95.04 × 53.856 mm 。 这些都是主板、结构和线束能不能直接配上的核心条件。

Q3：替代时最容易出错的点是什么？

A：

替代时最容易错的，不是“4.3 寸、480×272”这两个表面条件，而是 接口和供电体系 。这块屏确认走的是 并行 24-bit RGB / CMOS ，而且公开参数页显示它通过 40 pins FPC 连接、逻辑电压是 3.3V 。如果替代屏虽然尺寸和分辨率一样，但接口换成别的体系，或者 pin 定义不同，就很容易出现 点不亮、花屏、颜色异常 。 另一个高频错误是忽略背光架构。原厂规格书明确写到这块屏 不带 LED 背光恒流电路 ，所以替代时如果新屏的背光驱动方式不同，原来的背光方案通常不能直接照搬。

Q4：配触摸、驱动板、线束时要注意什么？

A：

先说触摸：官方页面和 DigiKey 页面都写得很清楚，这块屏是 无触摸 。所以如果项目需要触控，要把 显示模组 和 触摸方案 分开处理，不要默认它本体自带触摸。 再说驱动板：驱动板要确认能输出 480×272 的并行 24-bit RGB / CMOS 信号 ，同时能提供 3.3V 逻辑电源 。

如果你的板子是按 LVDS、eDP 或其他接口去设计的，那就不是直接兼容方案。 线束方面要特别小心两件事：一是它公开参数显示为 40-pin FPC ，不能只看“能不能插上”；二是背光端因为 没有内置恒流电路 ，线束和背光驱动要一起核，不能把 LED 背光直接按普通供电去接。

Q5：这块屏还有哪些实际使用注意事项？

A：

这块屏确认的环境参数是： 工作温度 -20~70°C，存储温度 -30~80°C 。如果整机环境超过这个范围，就不能只按常规方案去使用。 原厂规格书还给了几条很实用的注意事项： 偏光片表面容易划伤 ，清洁时应用软布； 出现水汽或凝露要立刻清除 ，否则可能造成偏光片变色、斑点；并且要尽量避免长时间固定显示同一底图，以减少临时残影风险。
