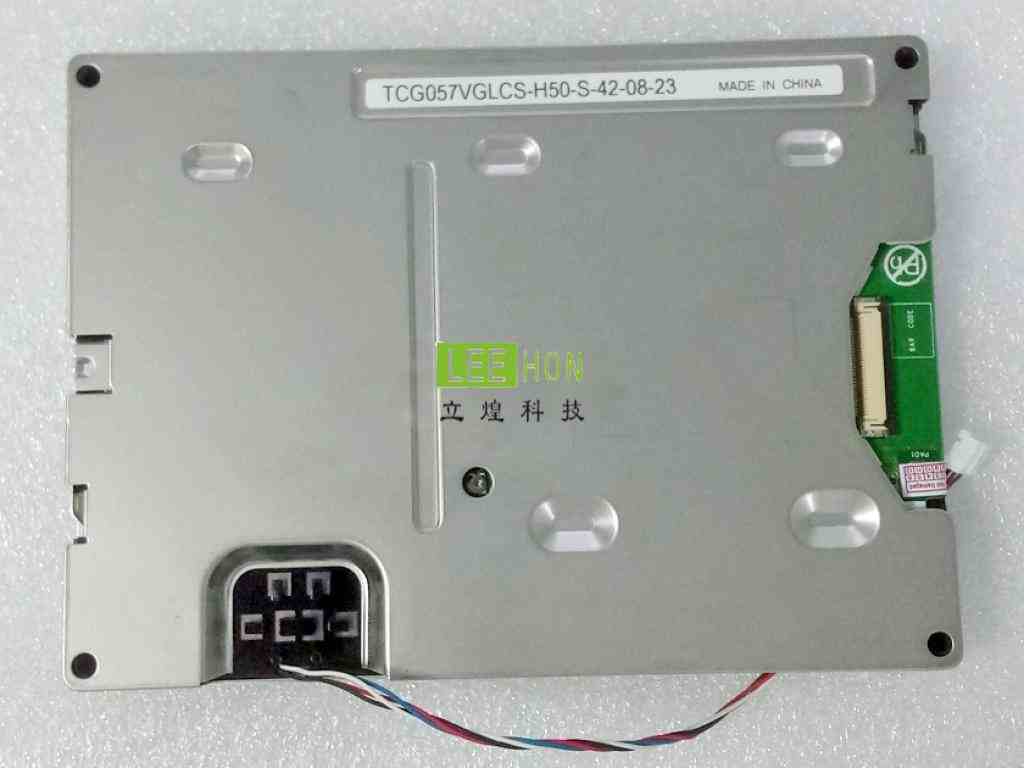

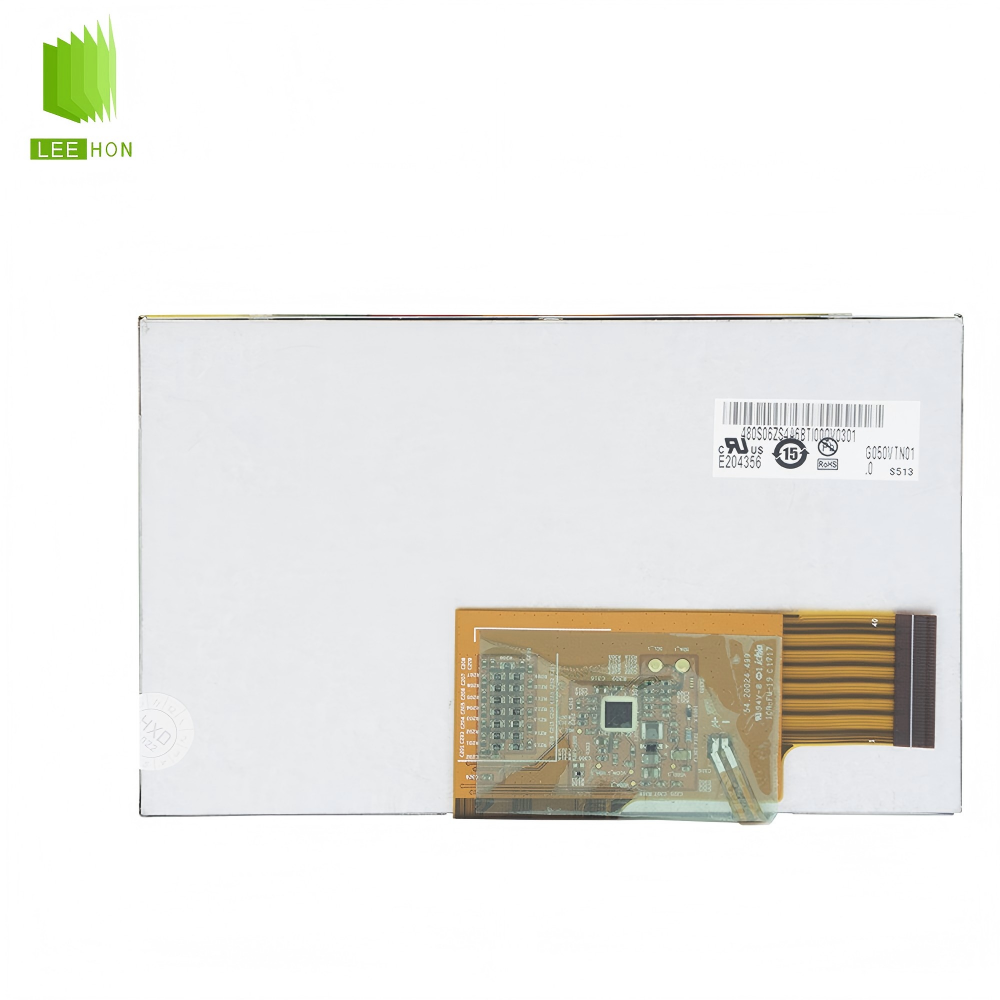

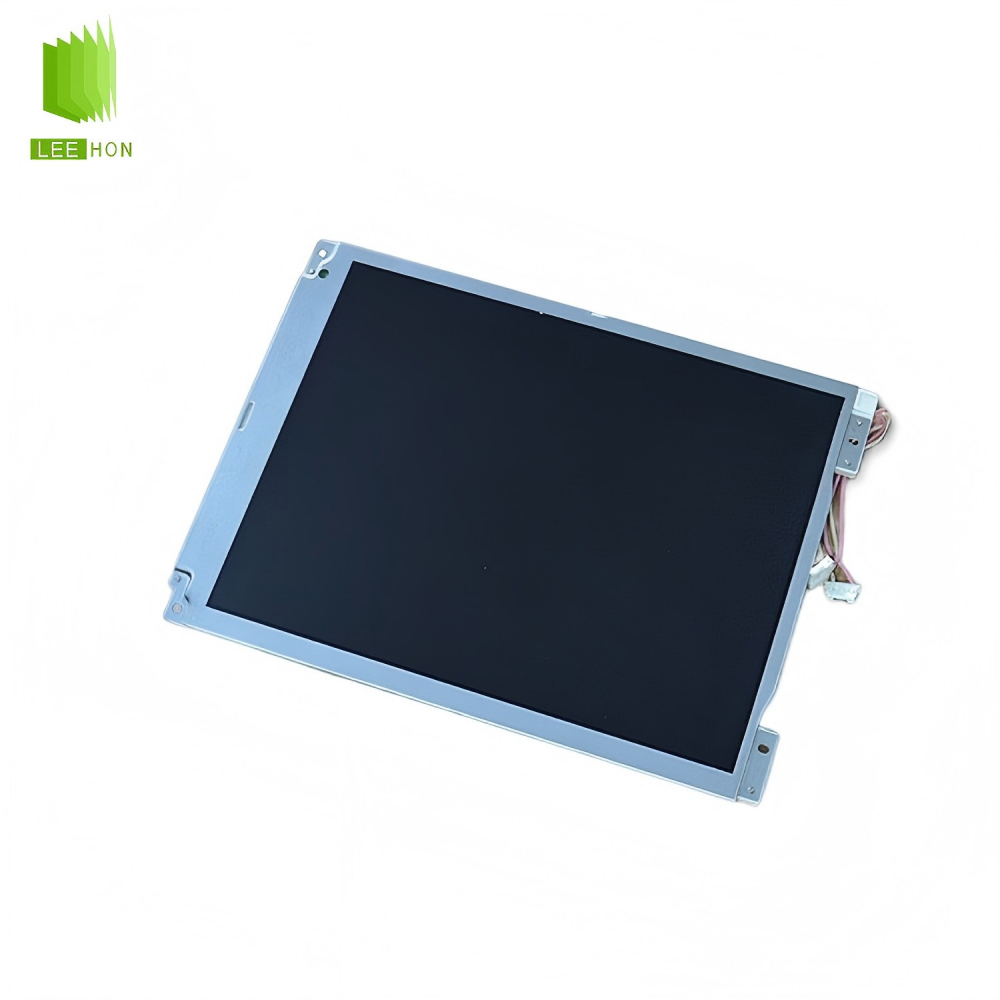

| 京瓷液晶模组TCG057VGLCS-H50-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | TCG057VGLCS-H50-S | |
| 面板尺寸 | 5.7英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.060×0.180 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.180×0.180 mm (H×V) [141PPI] | |
| 结构尺寸 | 显示区域 | 115.2×86.4 mm (H×V) |
| 可视区域 | 118.4×89.6 mm (H×V) | |
| 外观尺寸 | 144×104.8 mm (H×V) | |
| 外观厚度 | 13.0±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Rear mounting holes (4-Φ2.6) |
| 其它特征 | 重量 | 210g (Typ.) |
| 表面处理 | 镜面 (Haze 0%)，抗反射处理 | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 10/25 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.320; Wy:0.340 |
| 显示颜色 | 262K (6-bit) | |
| 色温 | 6066K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.72 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 18.0/21.2V (Typ./Max.) |
| 电流输入 | 60mA (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | PHR-4 | |
| 脚间距 | 2.0 mm | |
| 脚数 | 4 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-4PINS-AACC | |
| 信号系统 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 150/195mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 意力速 |
| 型号 | IMSA-9632S-33Z02-GF1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 接口定义 | DRGB-33P1C6B-020A | |
TCG057VGLCS-H50-S 液晶屏常见问题
Q1：TCG057VGLCS-H50-S 的核心规格参数是什么？
A：京瓷（Kyocera）5.7 英寸工业级 a-Si TFT-LCD 模组。核心参数：分辨率640×480（VGA），4:3 比例；显示模式TN、常白、透射式；高亮 800 cd/m²，对比度500:1；可视角度80/80/80/80°（L/R/U/D）；响应时间10/25 ms（Tr/Td）；背光为WLED 侧入式，寿命50,000 小时；接口33pin Parallel RGB（6-bit）；供电3.3V；工作温度-20℃~70℃。
Q2：这款屏的高亮与抗反射设计有何优势？
A：800 cd/m² 超高亮度 + 镜面抗反射（AR） 是核心优势：强光下可视性强，适配车载仪表、户外工业终端；AR 涂层减少环境光反射，提升对比度与清晰度；TN 架构 + 高亮背光，兼顾低温启动快、功耗低、成本可控，适合工业 / 车载严苛场景。
Q3：TCG057VGLCS-H50-S 主要应用在哪些领域？
A：聚焦工业与车载高可靠场景：工业 HMI/PLC 控制面板（自动化产线、设备终端）；车载仪表 / 中控小屏（车规级宽温、高亮）；医疗检测设备（手持诊断仪、监护仪）；户外 / 半户外终端（电力监控、交通信息屏）；嵌入式显示方案（替代传统单色屏，提升显示效果）。
Q4：它的接口与供电有什么特点？
A：采用33pin Parallel RGB（6-bit） 并行接口，兼容主流嵌入式主控（如 STM32、ARM）。单 3.3V 供电，简化电源设计；背光独立驱动（不含背光驱动 IC），需外接恒流驱动板；无触摸功能，可后期叠加电阻 / 电容触控层，适配性强。
Q5：与同尺寸普通工业屏相比，它的核心差异是什么？
A：相比常规 5.7 寸工业屏（亮度 300~400 cd/m²）：亮度翻倍（800 cd/m²），户外可读性显著提升；全视角 80°，优于普通 TN 屏（60° 左右）；宽温 - 20℃~70℃，适配车载 / 工业极端环境；AR 抗反射，强光下无明显反光；50K 小时背光寿命，长期稳定性更强。
