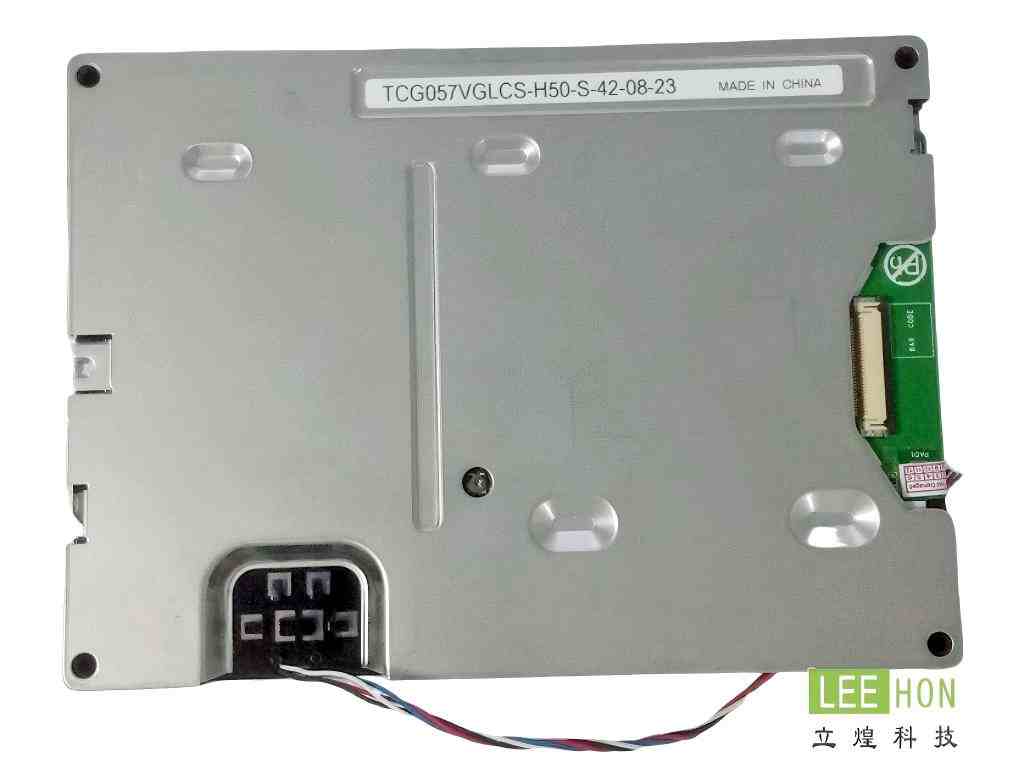

| 京瓷LCD液晶模组TCG057VGLCS-H50-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG057VGLCS-H50-S | |
| 面板尺寸 | 5.7英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面镜面 |
| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.060×0.180 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.180×0.180 mm (H×V) [141PPI] | |
| 结构尺寸 | 显示区域 | 115.2×86.4 mm (H×V) |
| 可视区域 | 118.4×89.6 mm (H×V) | |
| 外观尺寸 | 144×104.8 mm (H×V) | |
| 外观厚度 | 13.0±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Rear mounting holes (4-Φ2.6) |
| 其它特征 | 重量 | 210g (Typ.) |
| 表面处理 | 镜面 (Haze 0%)，抗反射处理 | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 10/25 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.320; Wy:0.340 |
| 显示颜色 | 262K (6-bit) | |
| 色温 | 6066K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.72 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 18.0/21.2V (Typ./Max.) |
| 电流输入 | 60mA (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | PHR-4 | |
| 脚间距 | 2.0 mm | |
| 脚数 | 4 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-4PINS-AACC | |
| 信号系统 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 150/195mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 意力速 |
| 型号 | IMSA-9632S-33Z02-GF1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 接口定义 | DRGB-33P1C6B-020A | |

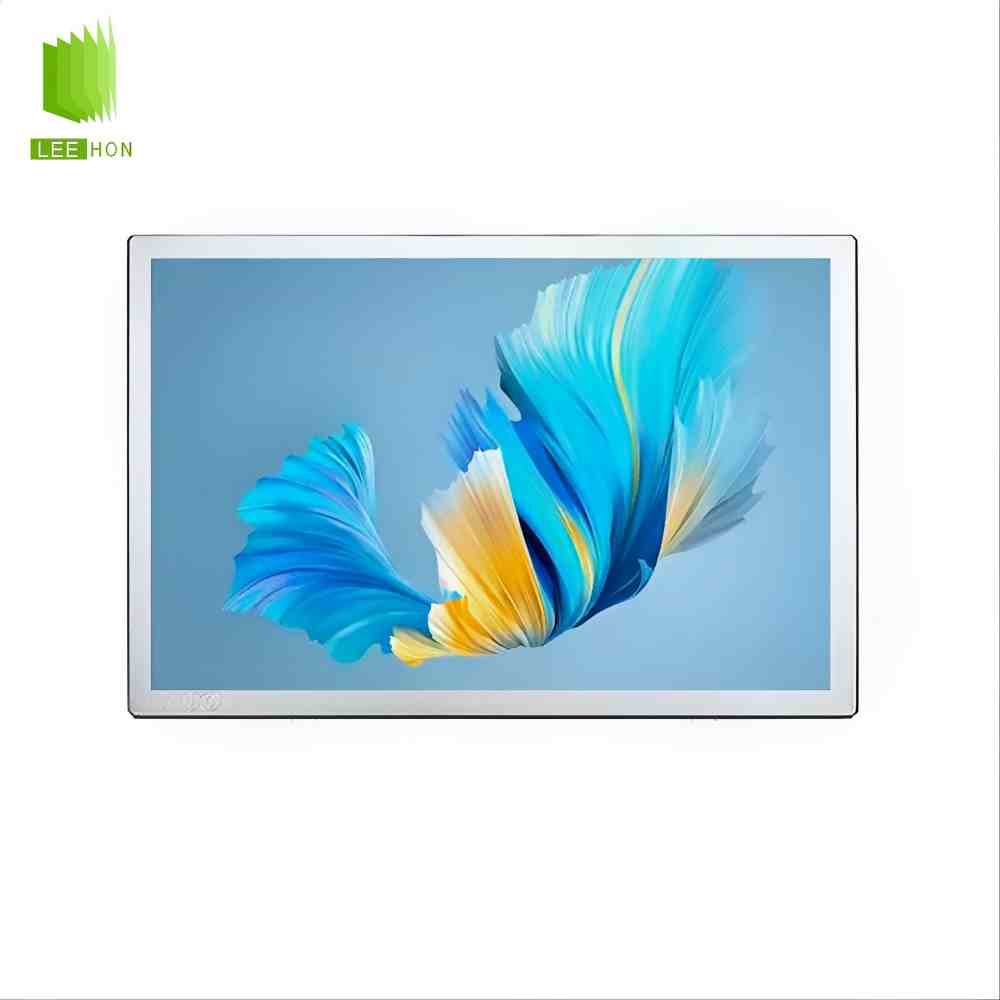

TCG057VGLGC-G50-S常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：
这块屏更适合工控人机界面、仪器仪表、工业控制终端、嵌入式操作面板这类5.7寸VGA（640×480）的设备，尤其是主板本身就能直接输出并行RGB的方案。
它本身是4:3比例，比较适合传统工业界面，不太适合需要高分辨率、复杂图形界面或长距离布线的项目。不太适合的场景主要有两类：
一类是主控只有LVDS/eDP/MIPI，没有并行RGB输出的方案；另一类是屏和主板距离较远的结构，因为公开资料显示它是ParallelRGB1ch6-bit、33pin/0.5mm，这类接口本身就更适合短距离连接。
Q2：选型时先核对哪3–5个关键参数？
A：
这块屏优先核对下面5项：
1.尺寸和分辨率：5.7英寸，640×480。
2.接口类型：ParallelRGB（1ch,6-bit）。
3.逻辑电压：3.3V。
4.连接器规格：33pin，0.5mmpitch。
5.结构尺寸：外形约134.5×103.4×9.35mm，显示区约115.2×86.4mm。这几项是最快排掉不兼容的核心条件。
Q3：替代时最容易出错的点是什么？
A：
替代时最容易错的，不是“5.7寸”这件事，而是接口和位宽。这块屏公开资料显示是并行RGB、1ch、6-bit，如果替代屏虽然也是5.7寸、640×480，但接口变成了LVDS、TTL其他脚位定义，或者pin定义不同，就很容易出现点不亮、花屏、颜色不对。另一个高频错误是忽略安装方向和显示路线。公开资料显示它是TN、常白、透射式，可视角参数也不是广视角路线，所以如果替代成光学特性差异很大的型号，现场观感会明显变化。
Q4：配触摸、驱动板、线束时要注意什么？
A：
先说驱动板：要确认驱动板能输出640×480的并行RGB6-bit信号，并且支持3.3V屏电。
这块屏不是LVDS屏，不能按LVDS屏的思路去配板。再说线束：因为它是33pin、0.5mm、并行RGB，线多而且是单端信号，公开工程资料也特别强调这类接口更适合短距离、板内式连接。
屏线如果拉得过长，更容易遇到EMI、串扰、时序偏斜、闪屏花屏这类问题。
触摸这块要单独说明：做项目时更稳妥的做法是把显示链路和触摸链路分开核对，不要默认它是“屏体自带触摸的一根线方案”。
Q5：这块屏还有哪些实际使用上的注意事项？
A：
这块屏目前能确认的环境参数是工作温度-20~70°C、存储温度-30~80°C，所以它更偏工业温区应用。
此外，公开工程资料反复提到：这种并行RGB屏在实际项目里，真正容易出问题的往往不是“能不能点亮”，而是线束怎么做、地回流怎么走、背光和显示怎么分开处理。
所以如果你要做量产项目，最好在样机阶段就把屏线长度、连接器扣位方向、背光供电方式、抗干扰一次确认清楚。
