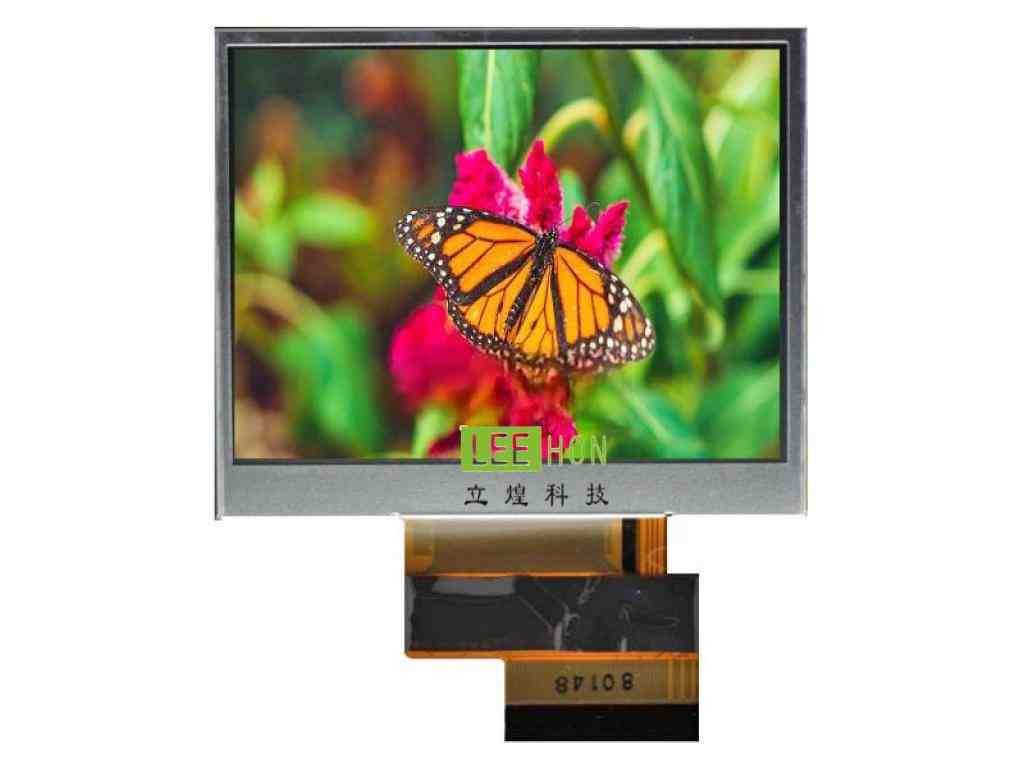

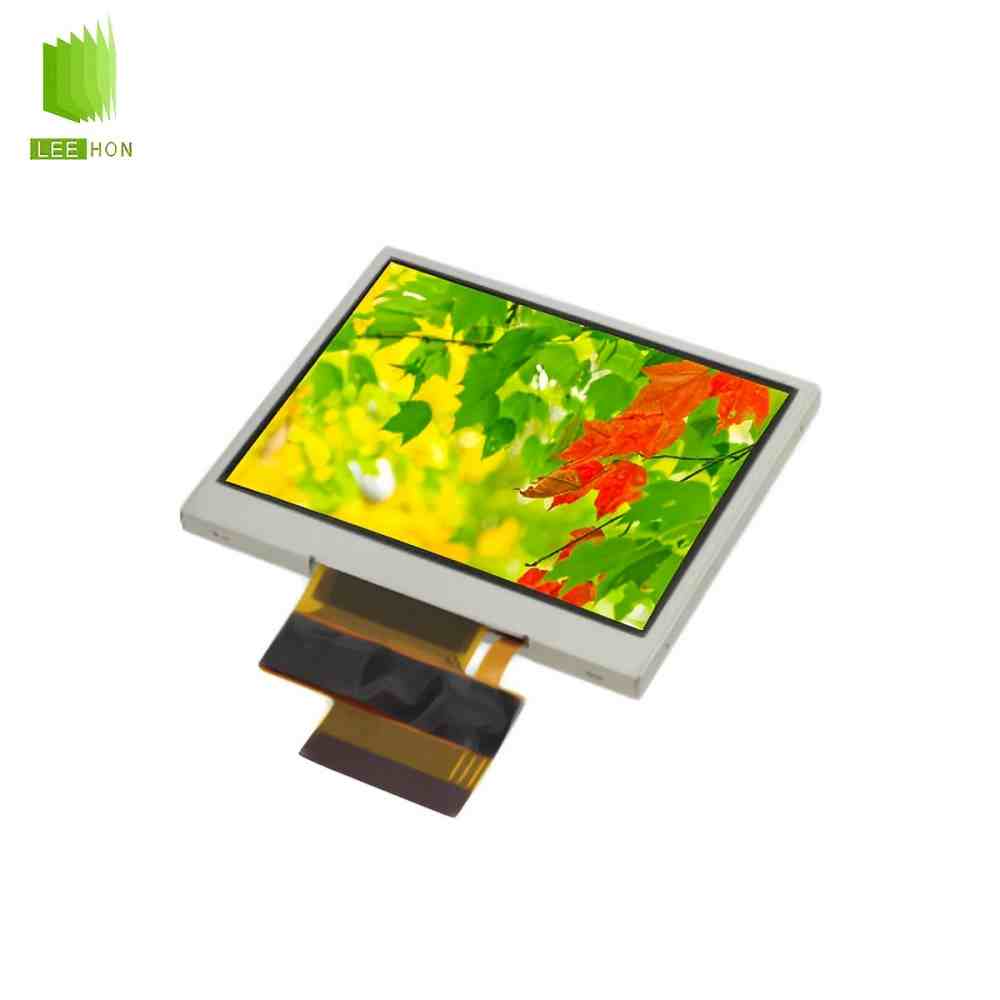

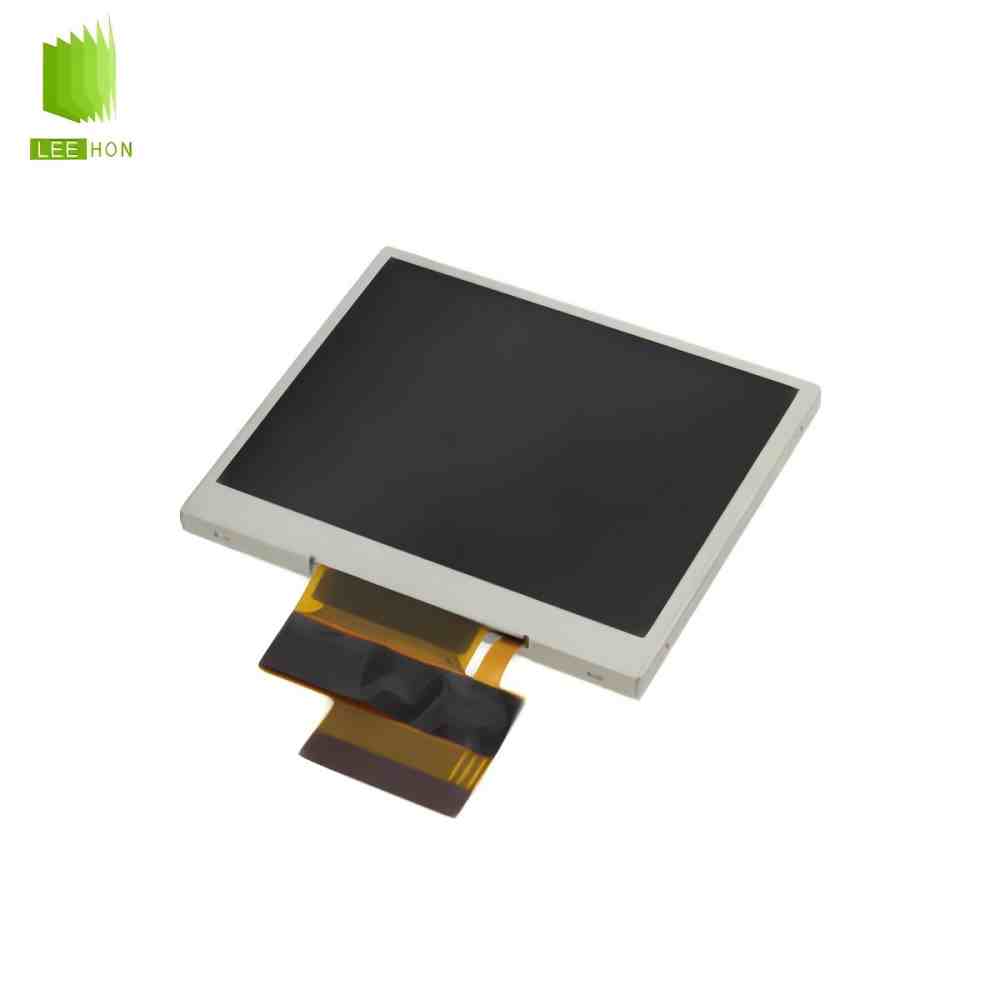

| 京瓷液晶模组TCG035QVLPDANN-GN50-S 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京瓷 |
| 型号 | TCG035QVLPDANN-GN50-S | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 3.5" | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 320(RGB)×240, QVGA |
| 点间距(mm) | 0.0735×0.2205 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2205×0.2205 (H×V) [115PPI] | |
| 结构尺寸 | 显示区域(mm) | 70.56(H) × 52.92(V) |
| 开口区域(mm) | 72.26(H) × 54.62(V) | |
| 外观尺寸(mm) | 76.9(H) × 63.9(V) | |
| 外观厚度(mm) | 4.9±0.3 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | 45.0g |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情-基础信息 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 12 o'clock | |
| 响应时间(ms) | 8/22 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.305; Wy:0.330 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6914K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 8.0/11.3mA (Typ./Max.) | |
| 信号类型 | 信号类型 | Parallel RGB (1 ch, 8-bit) + SPI |
| 逻辑电压 | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 脚距 | 0.5 mm |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 2 strings | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | 2串 | |
| 寿命 | 40K (Typ.) Hours | |
| 灯管电气 | 电压供应 | 22.1/23.6V (Typ./Max.) |
| 电流供应 | 15mA (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | 光源驱动 | 无 |
TCG035QVLPDANN-GN50-S液晶屏常见问题
Q. 这款屏的核心尺寸与分辨率是多少？
A：它是3.5 英寸的 TFT-LCD 模组，分辨率为320×240（QVGA），采用 TN、常白、透射式显示技术。
Q. 它的亮度、对比度和可视角度如何？
A：亮度：1000 cd/m²（典型值），属于户外高亮级别。
对比度：1000:1（典型值，透射）。
可视角度：80/80/80/60°（左 / 右 / 上 / 下，CR≥10），最佳视角为 12 点钟方向。
Q. 接口类型与电气参数是什么？
A：信号接口：50 pins Parallel RGB（1 通道，8 位）+ SPI，FPC 软排线连接，脚距 0.5mm。
供电：3.3V（典型值），典型电流 8.0mA，最大 11.3mA。
背光：WLED（2 串），寿命约 40,000 小时，不含背光驱动。
Q. 工作温度范围与应用场景？
A：温度：工作 -20℃ ~ +70℃，存储-30℃ ~ +80℃，宽温工业级设计。
典型应用：工业仪表、智能手持设备、户外显示、车载终端、医疗便携设备等。
Q. 响应时间与色彩表现如何？
A：响应时间：Tr=8ms / Td=22ms（典型值）。
色彩：可显示16.7M 色，色域约50% NTSC。
