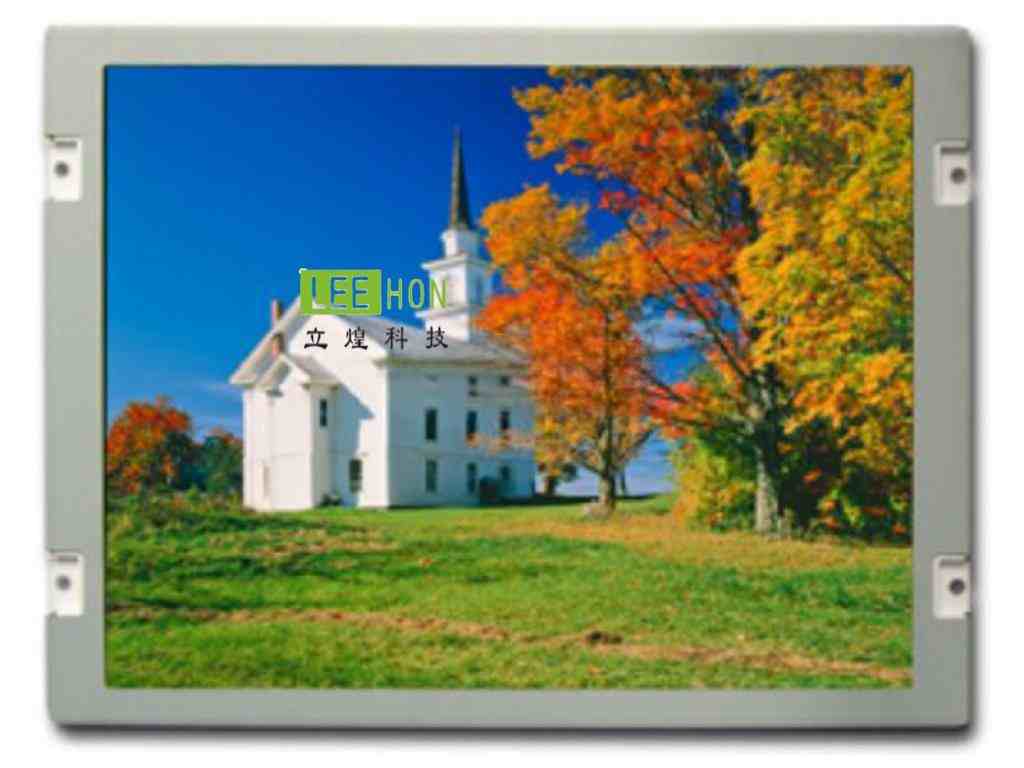

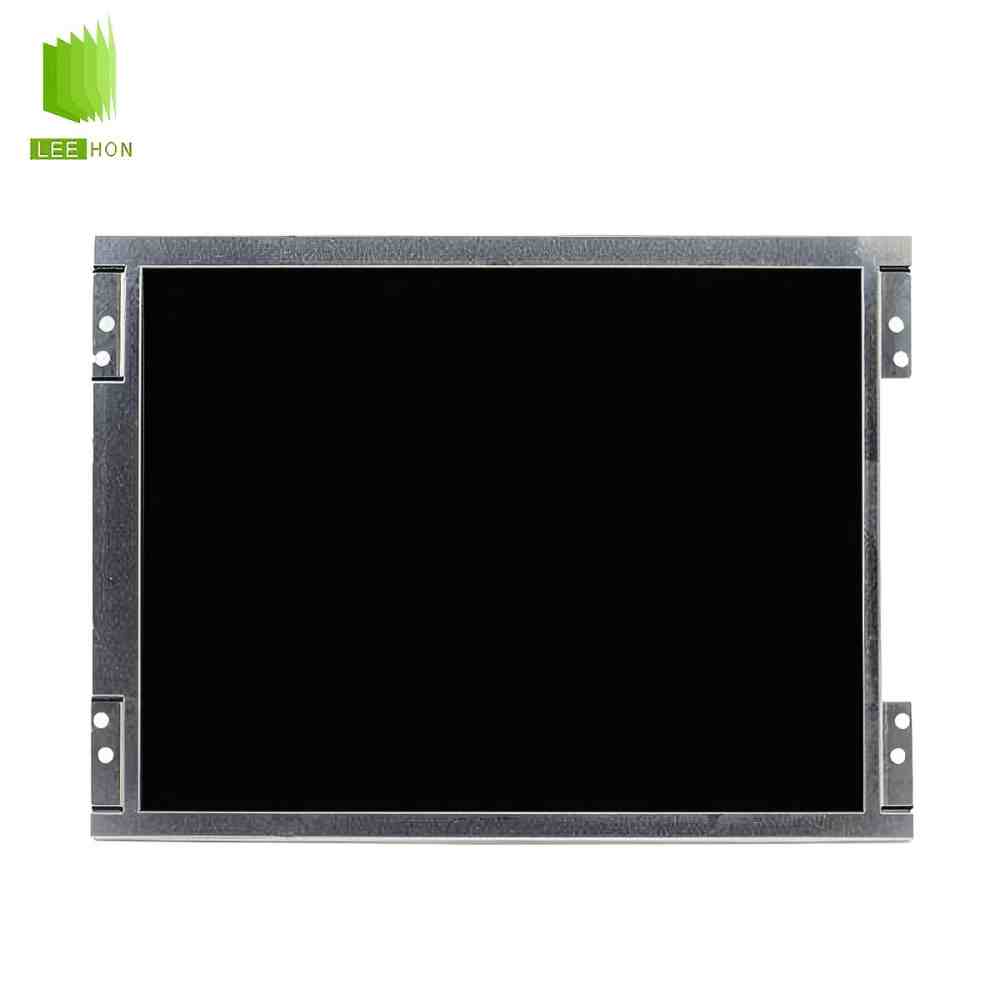

| 京瓷液晶模组TCG084SVLAECNN-AN40 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京瓷 |
| 型号 | TCG084SVLAECNN-AN40 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 8.4" | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 800(RGB)×600, SVGA |
| 点间距(mm) | 0.071×0.213 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.213×0.213 (H×V) [119PPI] | |
| 结构尺寸 | 显示区域(mm) | 170.4(H) × 127.8(V) |
| 开口区域(mm) | 173.9(H) × 131.9(V) | |
| 外观尺寸(mm) | 199.5(H) × 149(V) | |
| 外观厚度(mm) | 11.5 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Face mounting holes | - |
| 其它参数 | 重量 | 365g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 1200 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 18/12 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.320; Wy:0.355 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6002K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.37 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | 70Hz | - |
| 翻转扫描 | No | - |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 270/420mA (Typ./Max.) | |
| 信号类型 | LVDS | 1 ch, 6/8-bit |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-X30SSLA-HF | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 70K (Typ.) Hours | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | - |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 740/1050mA (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 20 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 495×410×331 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0672 | |
TCG084SVLAECNN-AN40液晶屏常见问题
Q1：TCG084SVLAECNN-AN40 品牌、尺寸与分辨率是多少？
A：京瓷（Kyocera） 8.4 英寸工业级 TFT-LCD 模组，分辨率 800×600（SVGA），4:3 标准比例。
Q2：这款屏的核心显示特性（亮度、视角、面板类型）是什么？
A：高亮 1200 cd/m²（典型值），AWV 全视角（85°/85°/85°/85°），常黑（Normally Black） 透射式面板，对比度 750:1。
Q3：TCG084SVLAECNN-AN40 采用什么接口与供电？
A：LVDS 接口（30pin，单通道 8bit），主供电 3.3V，背光为集成 WLED。
Q4：工作温度与机械尺寸是多少？
A：宽温规格：-30℃ ~ +80℃（工作 / 存储一致）；模组尺寸 199.5×149×11.5mm，可视区 170.4×127.8mm。
Q5：主要应用与可替代型号有哪些？
A：多用于户外 / 半户外终端、工业 HMI、车载监控、医疗推车、强光环境显示。替代型号：TCG084SVLQEPNN-AN40、TCG084SVLRGVNN-AN41、G084SAN01.0 等同尺寸 800×600 高亮 LVDS 屏。
