| 京瓷LCD8.4寸LCD液晶模组TCG084XGLAAPNN-AN20-S 特征表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) |
| 面板型号 | TCG084XGLAAPNN-AN20-S | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业、户外高亮 |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 面板尺寸 | 面板尺寸 | 8.4英寸 |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.1668×0.1668 [152PPI] | |
| 点间距 (mm) | 0.0556×0.1668 | |

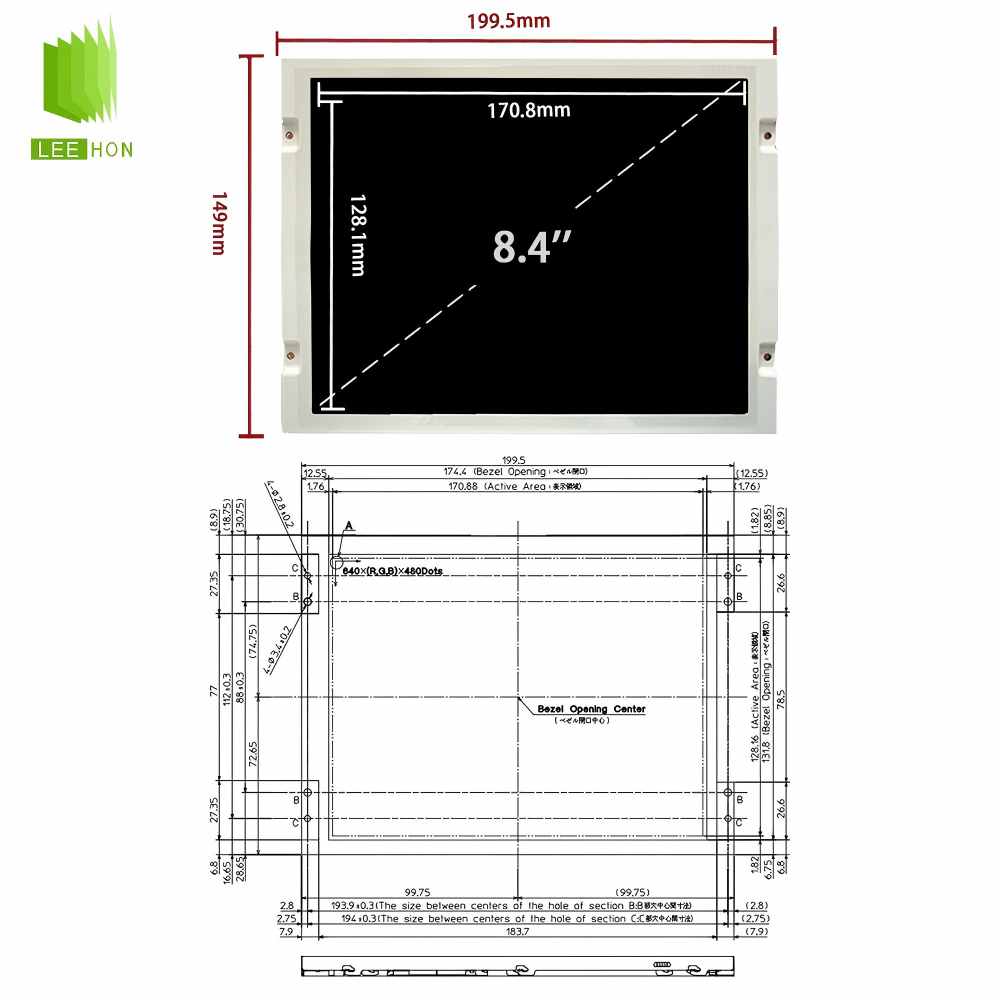

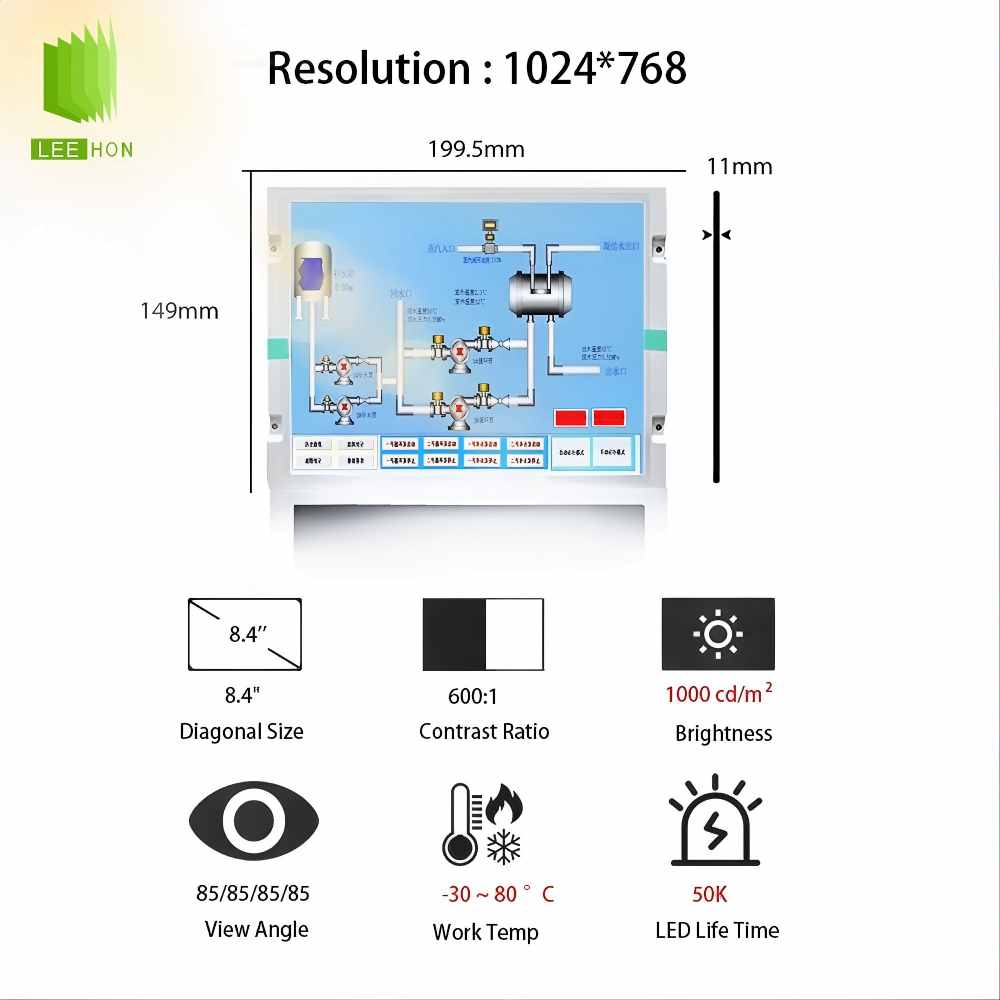

| 结构尺寸 | 显示区域 (mm) | 170.8(H) × 128.1(V) |
| 可视区域 (mm) | 174.9(H) × 132.2(V) | |
| 外观尺寸 (mm) | 199.5(H) × 149(V) | |
| 外观厚度 (mm) | 7.5/11.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| Shape Style | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M2) on left, right bezel, Face mounting holes (4-Φ3.4) on left, right bezel |
| 其它详情 | 重量 | TBD |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 光学特征 | 面板亮度 | 1000 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 12/11 (Typ.)(Tr/Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AWV，常黑显示，透射式 | |
| 对比度 | 600 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 7106K |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色色度 | X:0.303; Y:0.324 | |
| 1931色域 | NTSC比值 | 0.61 |
| sRGB覆盖率 | 0.82 | |
| Adobe RGB覆盖率 | 0.64 | |
| DCI-P3覆盖率 | 0.64 | |
| Rec.2020覆盖率 | 0.46 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (180°) | - |
| 工作频率 | 工作频率 | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Typ.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | TBD | |
| 功率消耗 | - | |
| 信号驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 330/430mA (Typ.) | |
| 功率消耗 | - | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |

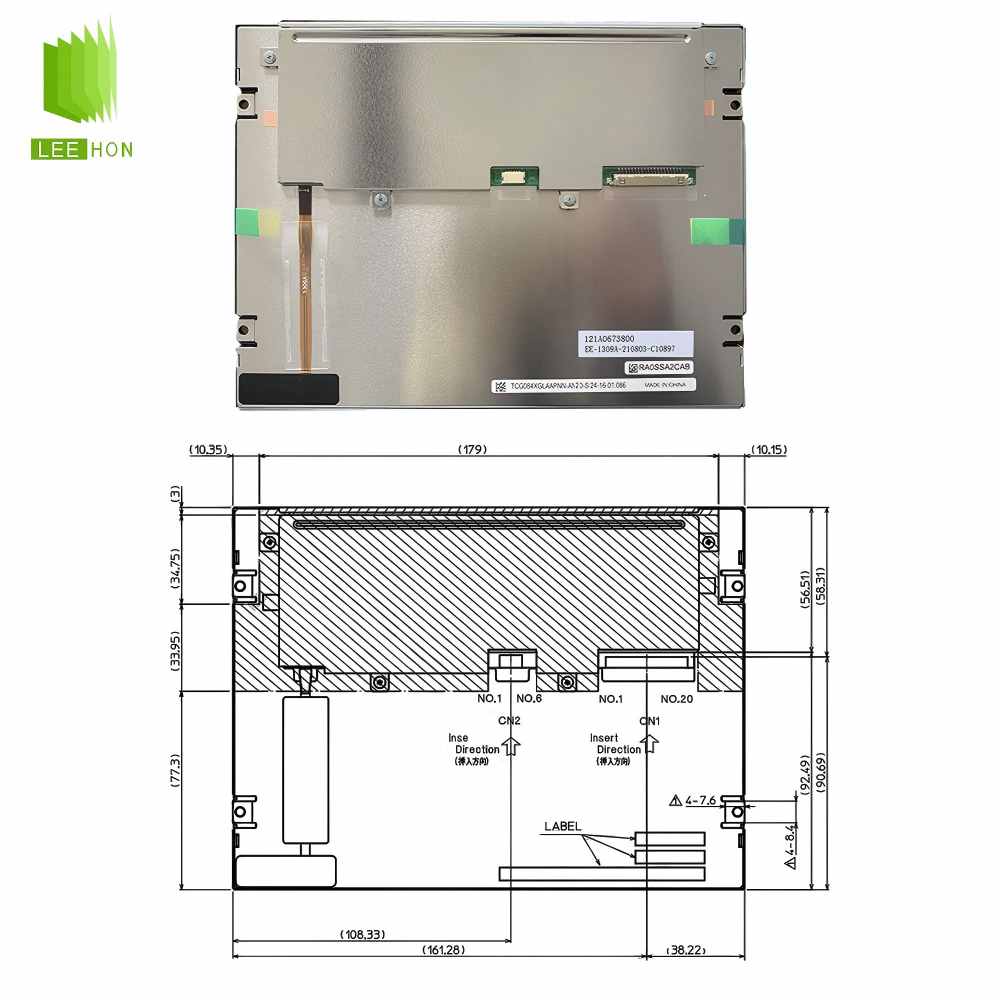

| 端子详情 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-010H | |
常见问题
TCG084XGLAAPNN-AN20-S是京瓷（Kyocera）生产的8.4英寸a-SiTFT-LCD模组，采用XGA（1024×768）分辨率、1000cd/m²超高亮度、AWV（IPS类）广视角面板，工作温度范围宽达-30℃～+80℃，配备LVDS（1ch，6/8-bit）20pin接口，适合严苛工业与户外应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、车载显示终端、医疗仪器面板、户外或强光环境下的手持/固定设备、农业机械显示屏、运输系统以及需要超高亮度、广视角和宽温范围的rugged工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗或超薄设计的便携式消费电子产品、对成本极为敏感的大批量普通办公/消费显示应用、要求更高分辨率（例如FHD以上）的精细图像显示场景，以及不需要宽温或高亮度的室内常规低照度环境。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（8.4英寸、1024×768XGA）
接口类型（LVDS1ch6/8-bit，20pin）
亮度（1000cd/m²）与对比度（600:1）
工作温度范围（-30℃～+80℃）
背光类型（WLED，内置LEDDriver）以及整体机械尺寸（199.5×149×9.7mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（20pinLVDS具体顺序、6/8-bit位宽与极性）、分辨率与时序兼容性（XGA1024×768与其他分辨率面板的差异）、机械外形尺寸与安装孔位置、宽温与高亮度特性（普通面板无法满足-30～+80℃或1000nits要求），以及AWV广视角面板与TN面板在视角、色彩和亮度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或温度异常失效。
Q5：配触摸、驱动板、线束时要注意什么？

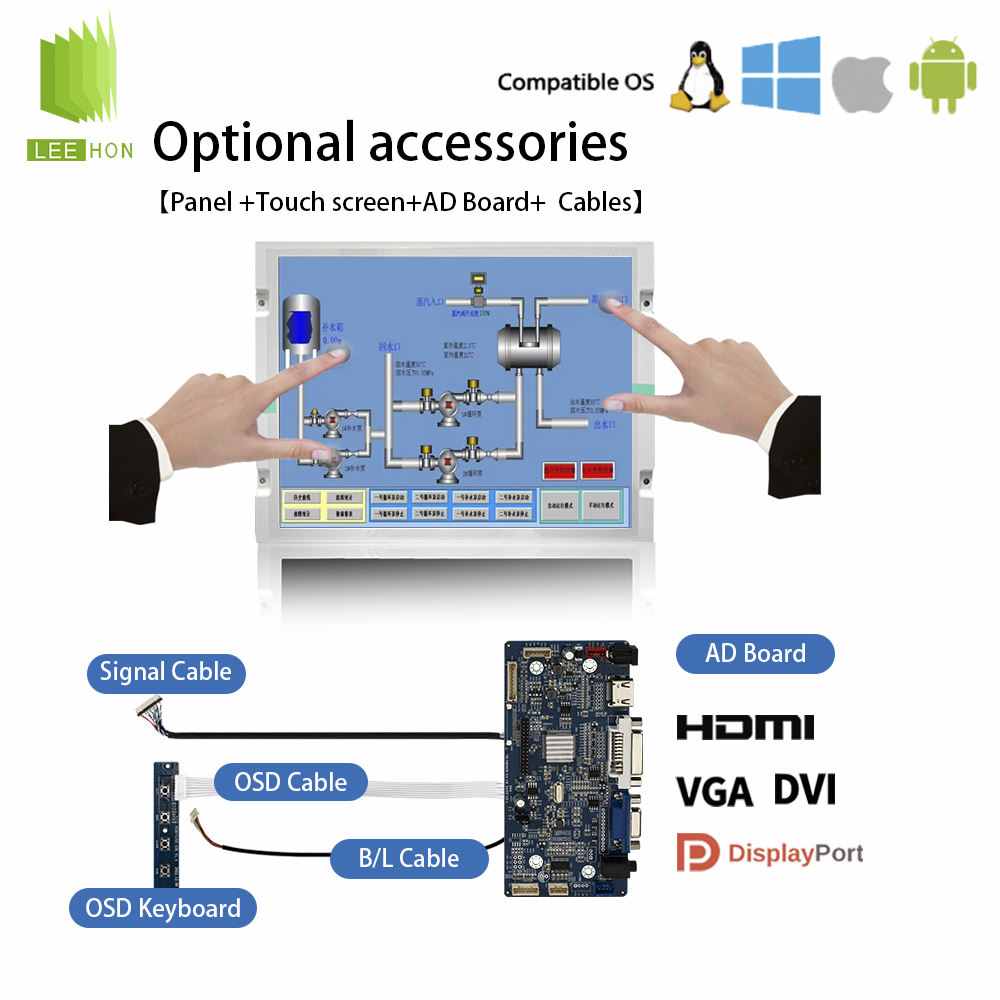

配触摸时需选用支持8.4英寸XGA（1024×768）分辨率的投射电容或电阻触摸屏（本型号可选配5-wire电阻触摸），并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；配驱动板时必须选择支持1024×768@60Hz、LVDS1ch6/8-bit20pin输出，并能提供稳定高电流背光恒流驱动的工业级驱动板（支持宽温范围）；线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光在高温/低温下异常。
如需该型号与天马P0840XGF1MA00/P0840XGF1MB00的详细规格对比、其他版本差异分析，或其他型号的内容，请联系立煌科技。
杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，供应京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
