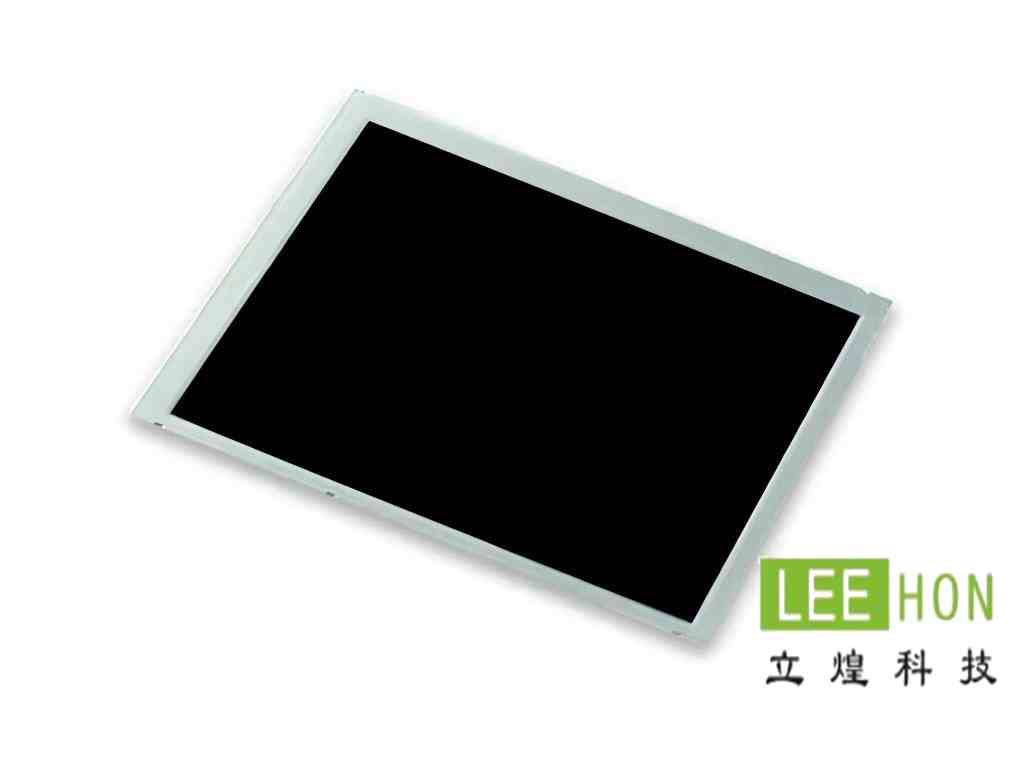

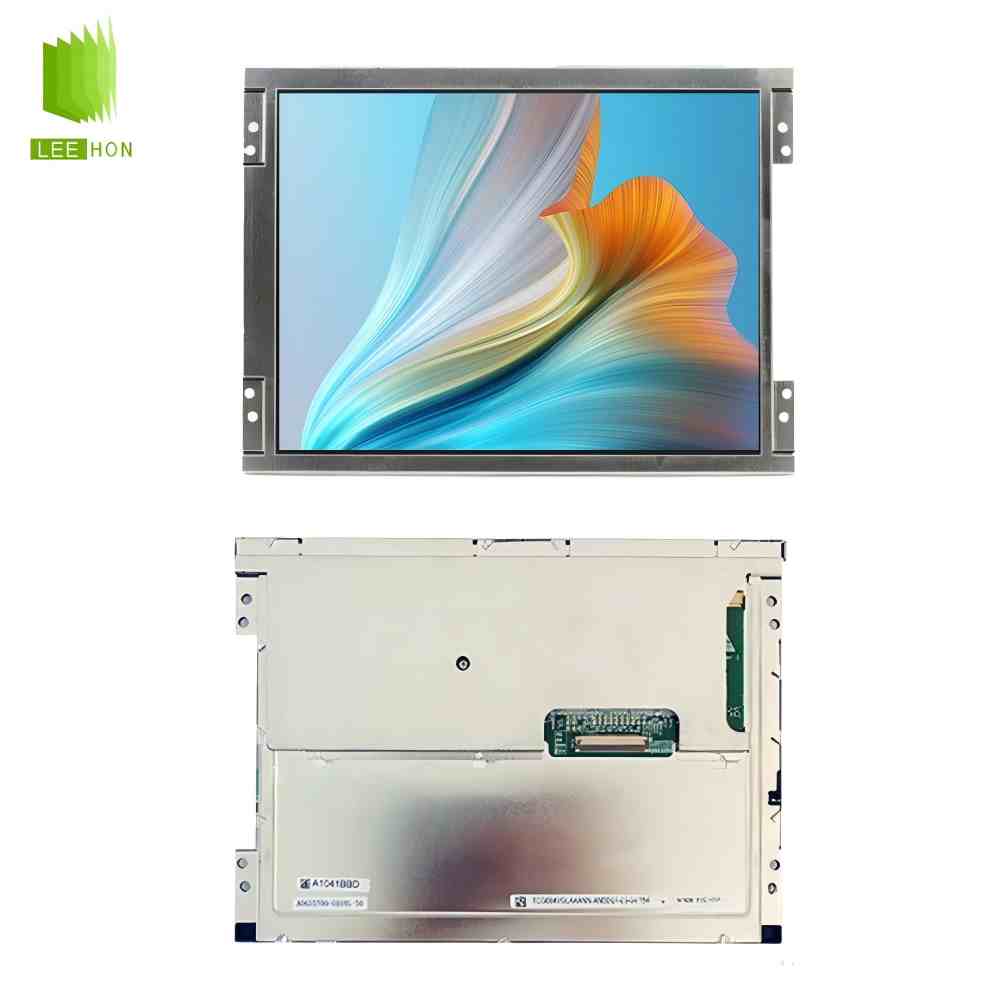

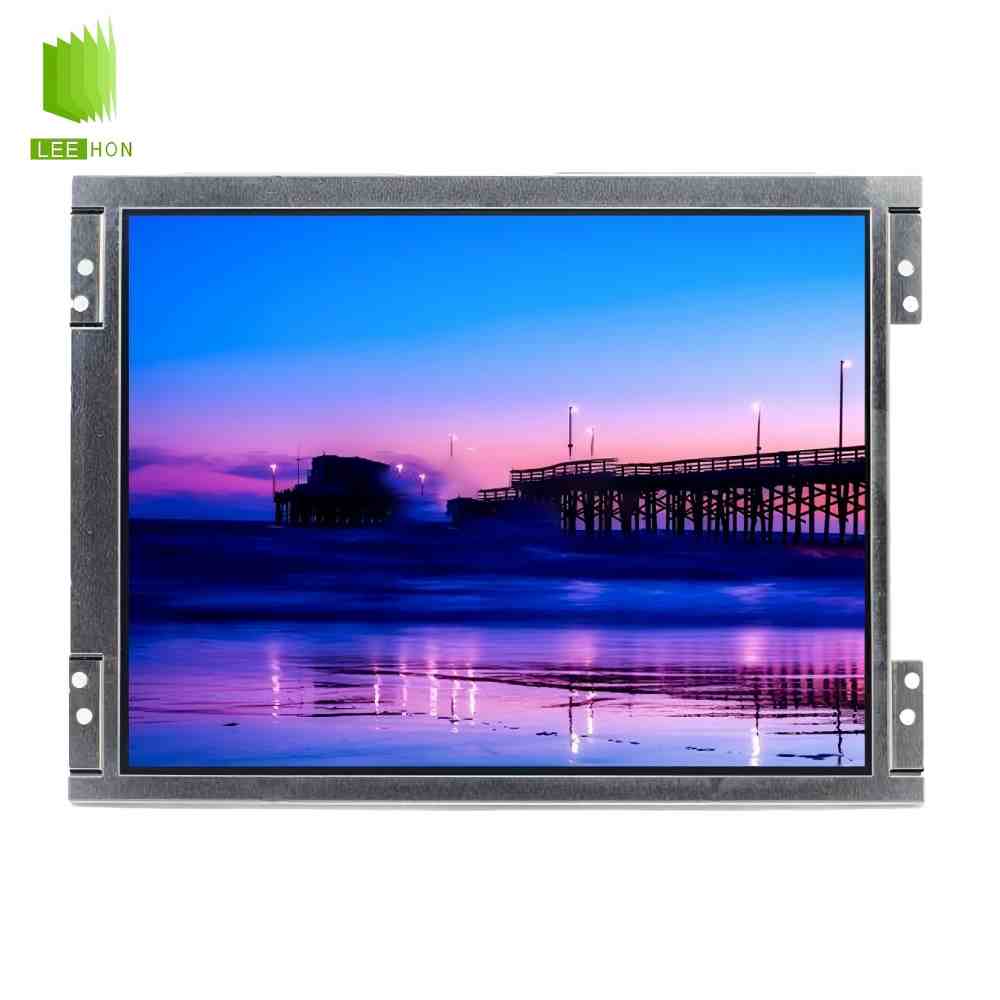

| 京瓷液晶模组TCG084SVLPAAFA-AA30-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京瓷 (Kyocera) |
| 型号 | TCG084SVLPAAFA-AA30-S | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 8.4" | |
| 型号别名 | - | |
| 典型特征 | 带触摸屏，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 800(RGB)×600, SVGA |
| 点间距(mm) | 0.071×0.213 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.213×0.213 (H×V) [119PPI] | |
| 结构尺寸 | 显示区域(mm) | 170.4(H) × 127.8(V) |
| 开口区域(mm) | 174.4(H) × 131.8(V) | |
| 外观尺寸(mm) | 199.5(H) × 147.4(V) | |
| 外观厚度(mm) | 10.8±0.75 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 触摸面板 | 触摸技术 | 4线电阻触摸屏 |
| 信号接口 | FPC | |
| 触摸控制器 | 不含控制器 | |
| 操作系统 | - | |
| 信号种类 | - | |
| 同时触点 | 单点触摸 | |
| 安装方式 | Face mounting holes (8-Φ3.4) on left, right bezel | - |
| 其它参数 | 重量 | 415g (Typ.) |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情-基础信息 | 显示亮度 | 600 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 6 o'clock | |
| 响应时间(ms) | 8/22 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.300; Wy:0.315 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 7435K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.72 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | 70Hz | - |
| 翻转扫描 | No | - |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 250/310mA (Typ./Max.) | |
| 信号类型 | LVDS | 1 ch, 6/8-bit |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-X30SSLA-HF | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P1C8B-272A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | - |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 330/500mA (Typ./Max.) | |
常见问题
TCG084SVLPAAFA-AA30-S 是京瓷（Kyocera）生产的 8.4 英寸 a-Si TFT-LCD 模组，采用 SVGA（800×600）分辨率、约 600 cd/m² 高亮度、TN Normally White 面板，配备 LVDS（1 ch，6/8-bit）20pin 接口和内置 LED Driver 的 WLED 背光，适合标准工业控制应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、车载显示终端、医疗仪器面板、农业机械显示屏、手持或固定式工业设备以及需要较高亮度、标准 SVGA 分辨率和可靠性能的 rugged 工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗或超薄设计的便携式消费电子产品、对成本极为敏感的大批量普通办公/消费显示应用、要求更高分辨率（例如 XGA 1024×768 或 FHD 以上）或广视角（IPS/AWV 类）的精细图像显示场景，以及需要超宽温范围（超出常规工业温度）或极高亮度（1000 cd/m² 以上）的严苛户外强光环境。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（8.4 英寸、800×600 SVGA）
接口类型（LVDS 1 ch 6/8-bit，20pin）
亮度（约 600 cd/m²）与对比度（约 500:1～600:1）
工作温度范围（通常 -20℃～+70℃）
背光配置（WLED，内置 LED Driver）以及整体机械尺寸与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（20pin LVDS 具体顺序、6/8-bit 位宽与极性）、分辨率与时序兼容性（SVGA 800×600 与 XGA 1024×768 等其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置 Driver 与不带 Driver 的面板差异），以及 TN 面板与 IPS/AWV 广视角面板在视角、色彩、对比度和亮度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、视角偏差或色彩失真。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 8.4 英寸 SVGA（800×600）分辨率的投射电容或电阻触摸屏（本系列常配 4-wire 或 5-wire 电阻触摸），并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持 800×600@60Hz 或 70Hz、LVDS 1 ch 6/8-bit 20pin 输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与 TCG084SVLPAAFA-AA20（较低亮度版本）或其他类似 8.4 英寸面板（例如 TCG084SVLQAPNN-AN30-S 或 TCG084SVLPAANN-AN30-S）的详细规格对比、差异分析，或其他型号的内容可以联系立煌科技
